还是热心的读者给的素材,发现又是独一份的文章了(文明观看,别扯商业)。
这个东西是 NI 没有被收购前的东西:

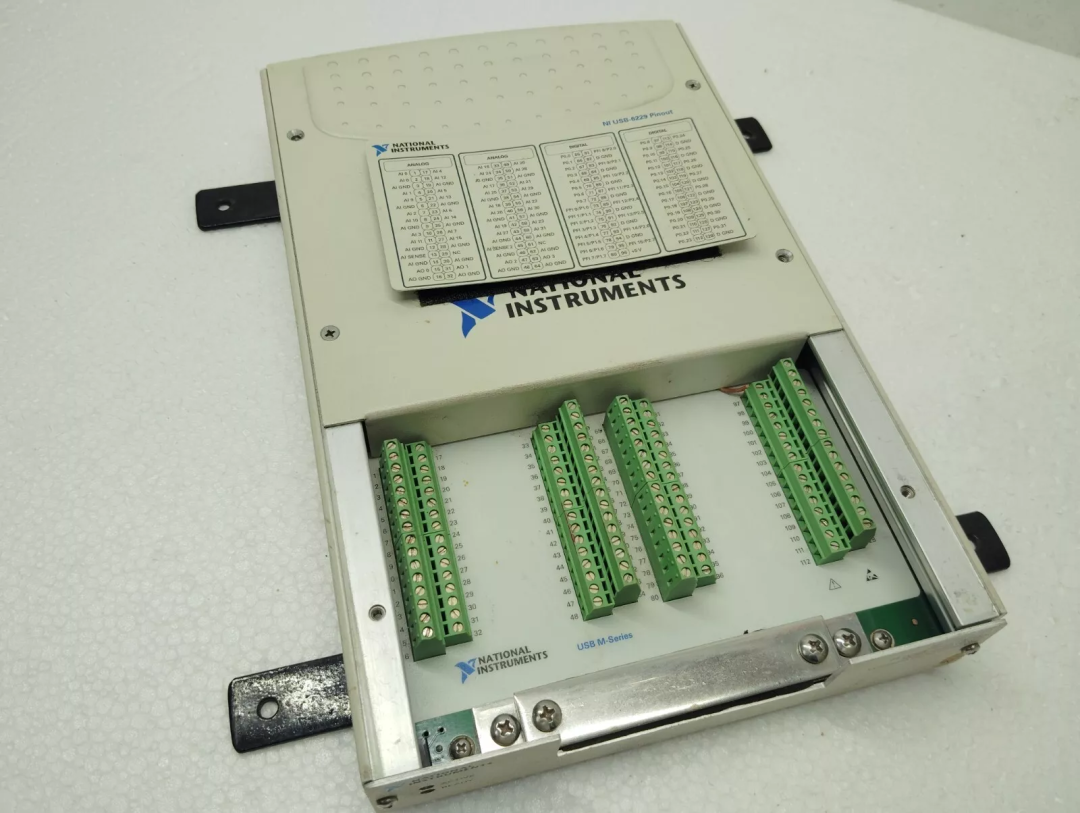

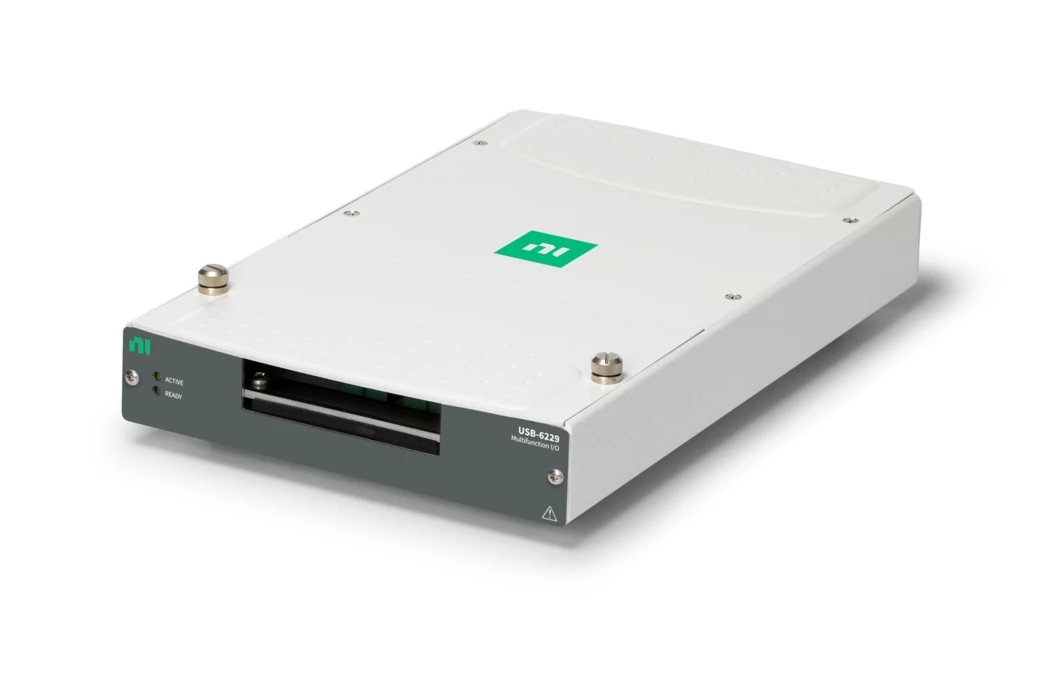

这是它曾经的样子

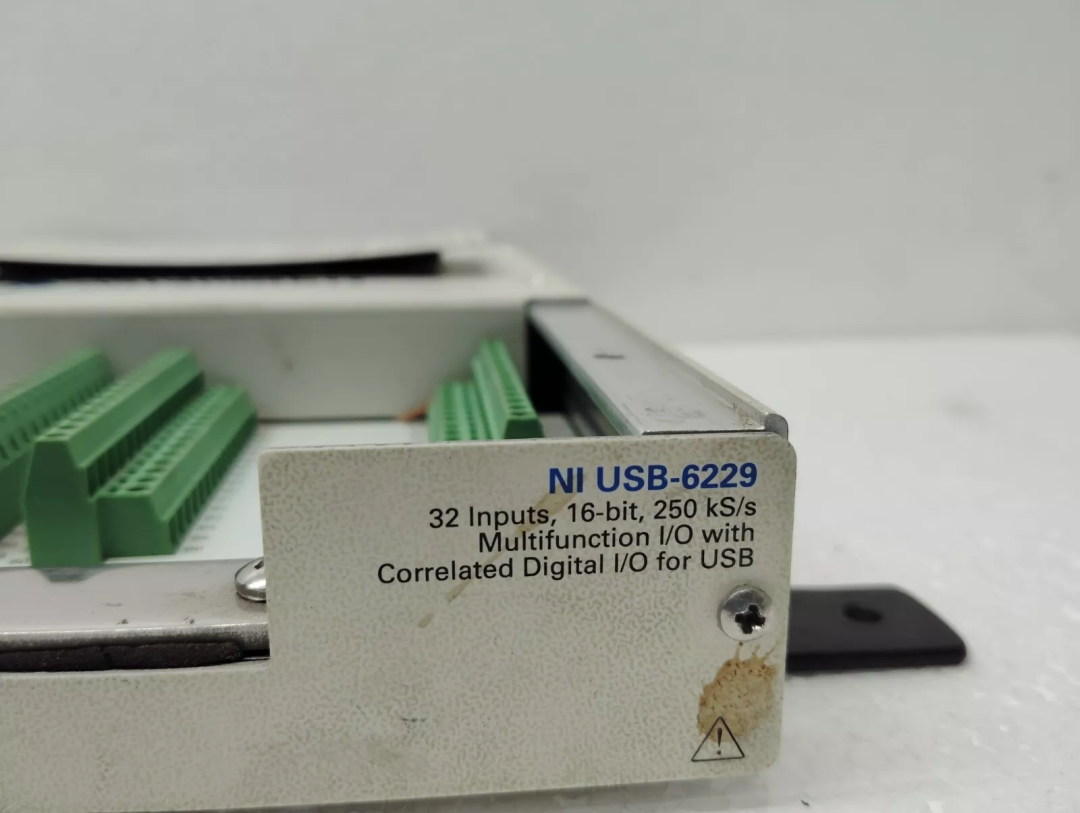

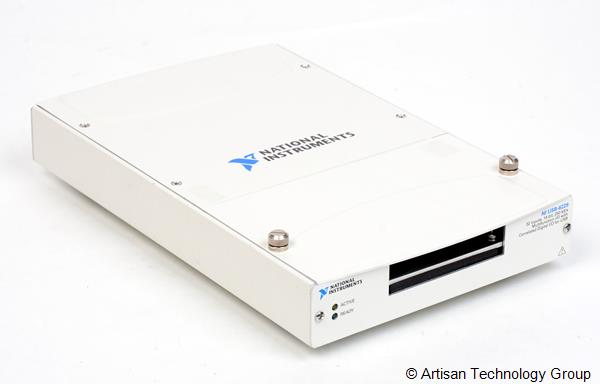

32路AI(16位,250 kS/s),4路AO(833 kS/s),最多48路DIO,USB多功能I/O设备—USB-6229提供了模拟I/O、相关的数字I/O、两个32位计数器/定时器和数字触发。
这里的亮点在于 32 路的采集:

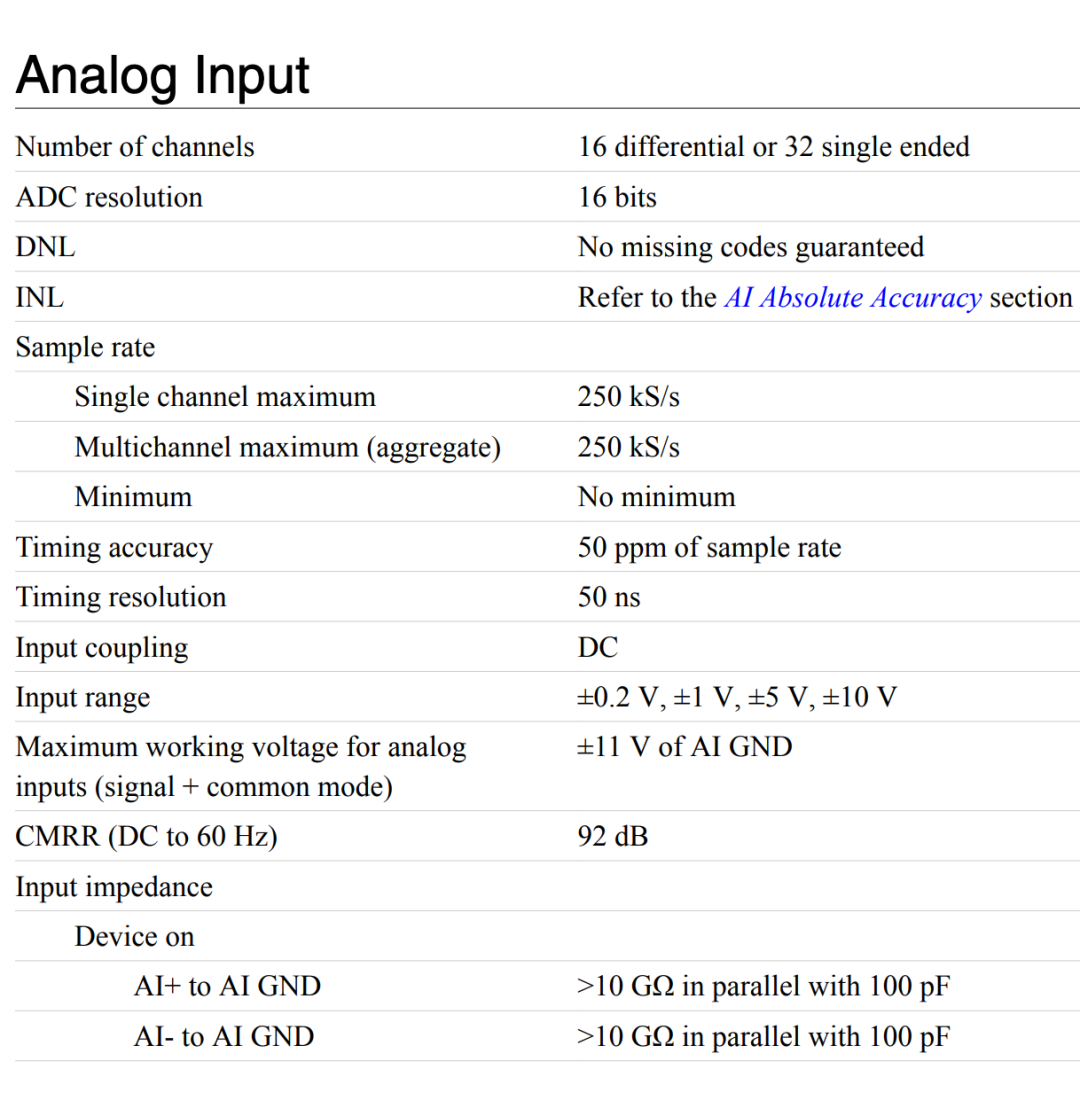

范围还很宽

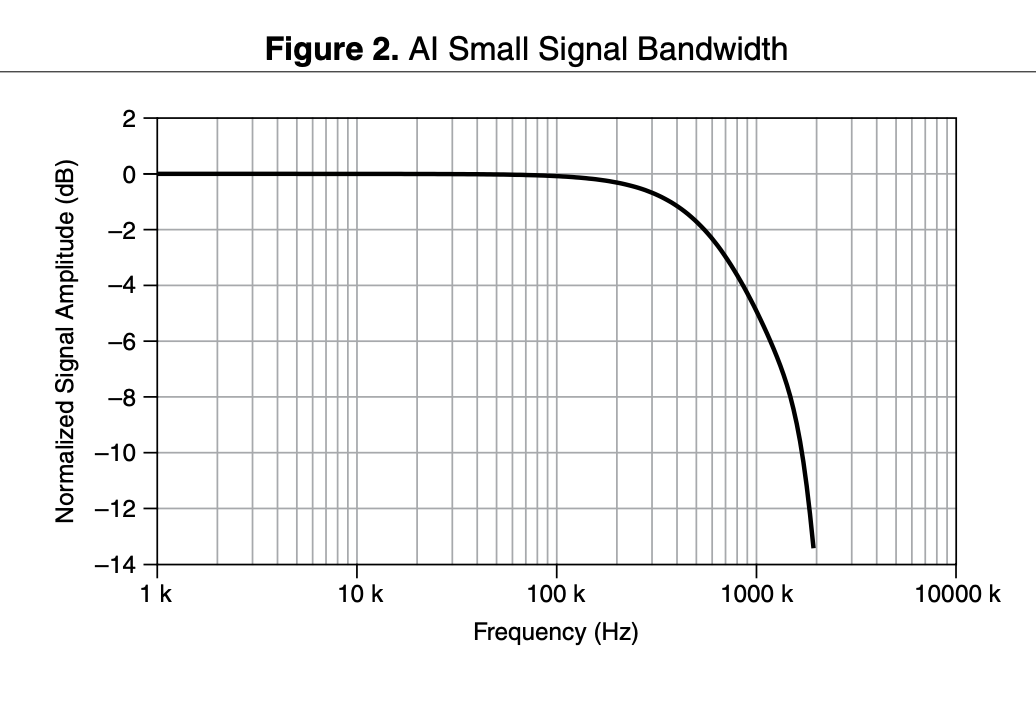

这个小信号带宽这里可能不是很好看
好奇里面是什么样?eBay 有图:

我好奇里面是什么样,发现是一堆这样的固定排插,很可以

翻盖的

目前 2000 刀二手的大概

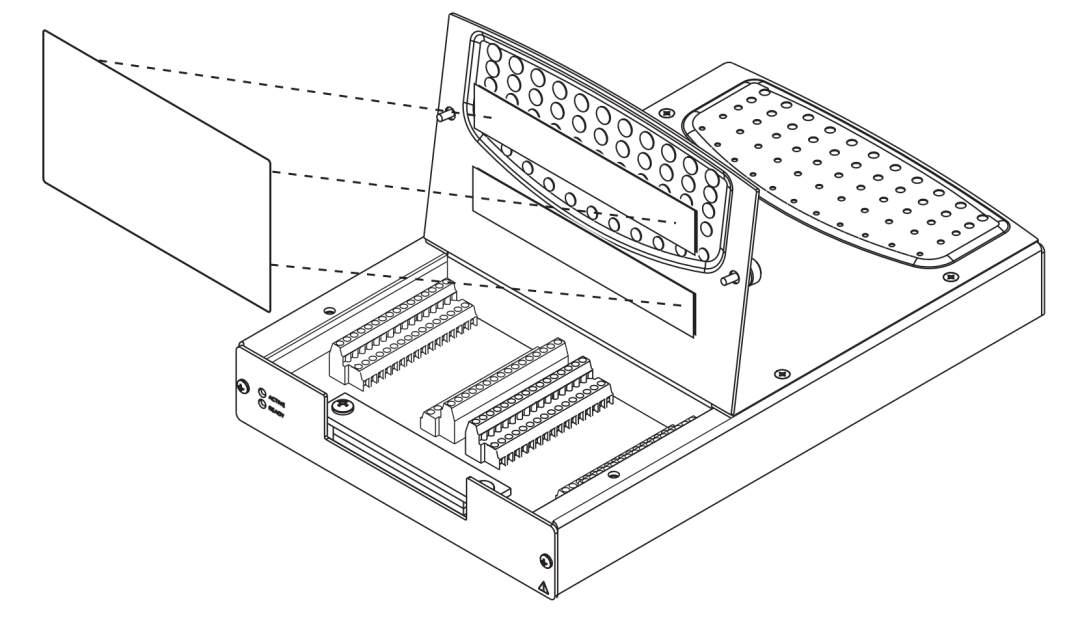

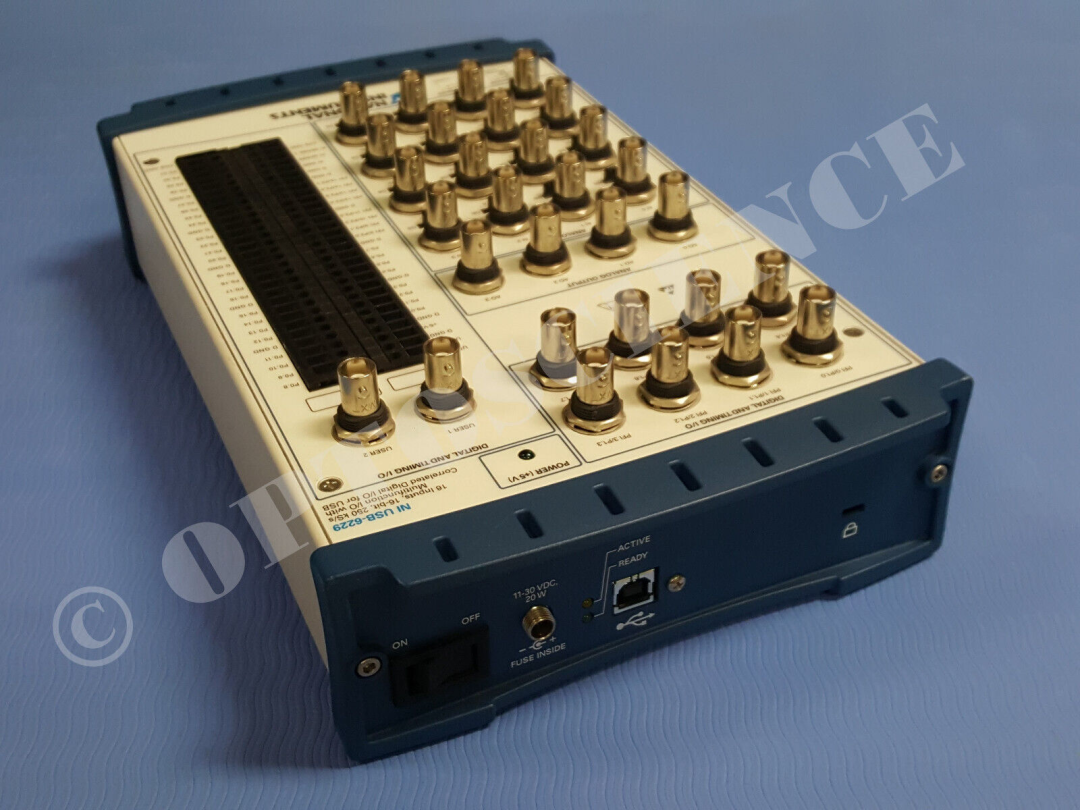

也可以加上所有的外接口:

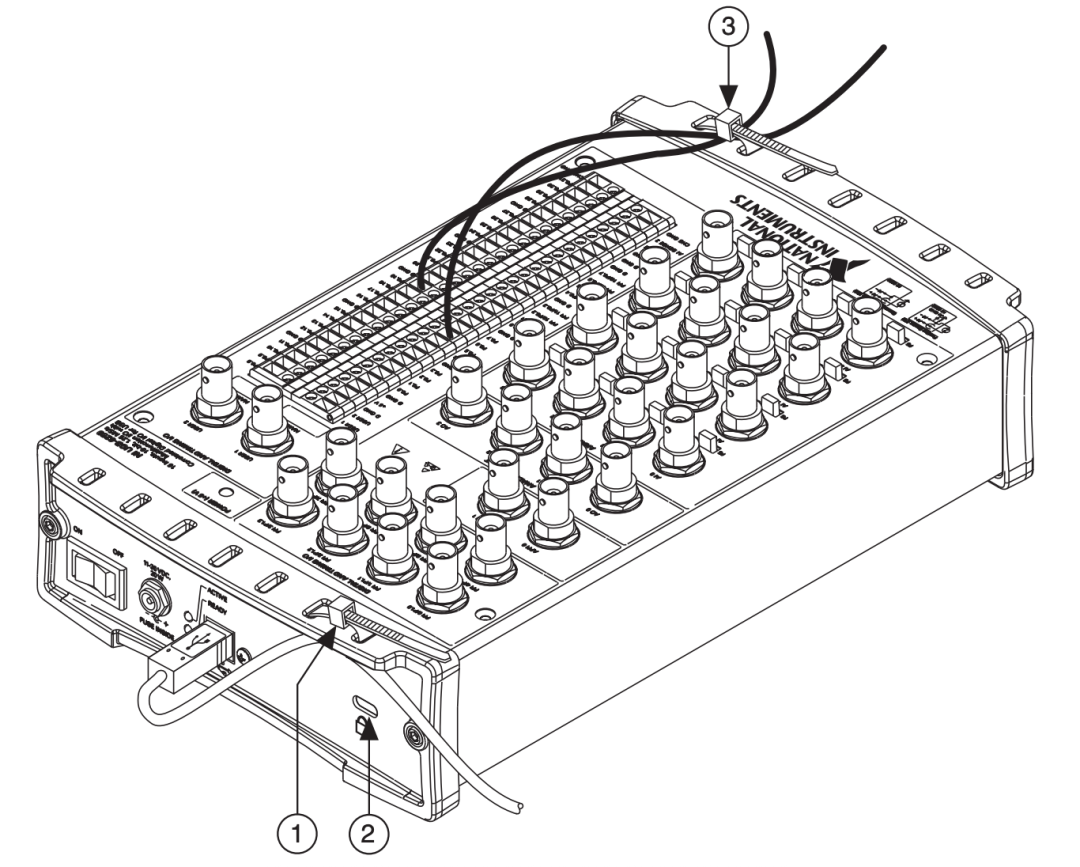

看着一下就要多掏钱的感觉,当然了 BNC 接口也是有优势的

现在是这样的,换了壳子,加了螺丝

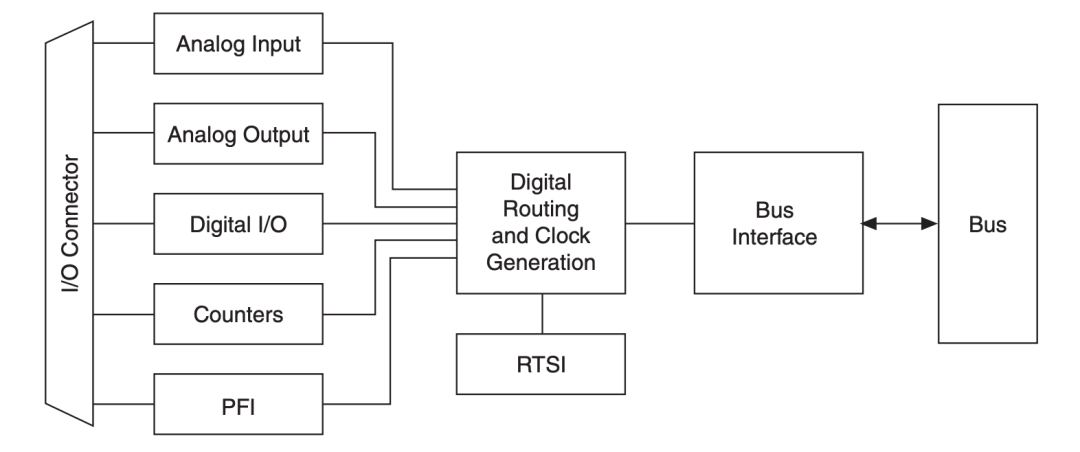

内部的信号流是很直观的,就是线性的,中间就是一颗自己的定时器芯片,可以生成波形。
        外部模拟信号(AI / AO)       外部数字信号(DIO / PFI)
              │                              │
       ┌────────────┐                 ┌────────────┐
       │ 信号调理/保护│◄────┐   ┌─────┤ 数字IO逻辑  │
       └────────────┘     │   │     └────────────┘
              │           │   │
              ▼           ▼   ▼
           ┌──────────────────────┐
           │  DAQ-STC (定时控制器)│
           └──────────────────────┘
              ▲        ▲       ▲
              │        │       │
      ┌───────┘        │       └───────┐
      │                │               │
  ┌────────┐     ┌────────┐      ┌─────────────┐
  │  ADC   │     │  DAC   │      │  GP计数器    │
  └────────┘     └────────┘      └─────────────┘
         │             │                 │
         ▼             ▼                 ▼
      FIFO/总线      FIFO/总线      计数输出/PFI
         ▼             ▼
     ┌────────────────────┐
     │     总线接口芯片    │  ↔  主机/PCI总线(由底部黑色接口连接)
     └────────────────────┘

下面是ADC和DAC,测量定时器,后级是PGA和FPGA和缓存了。

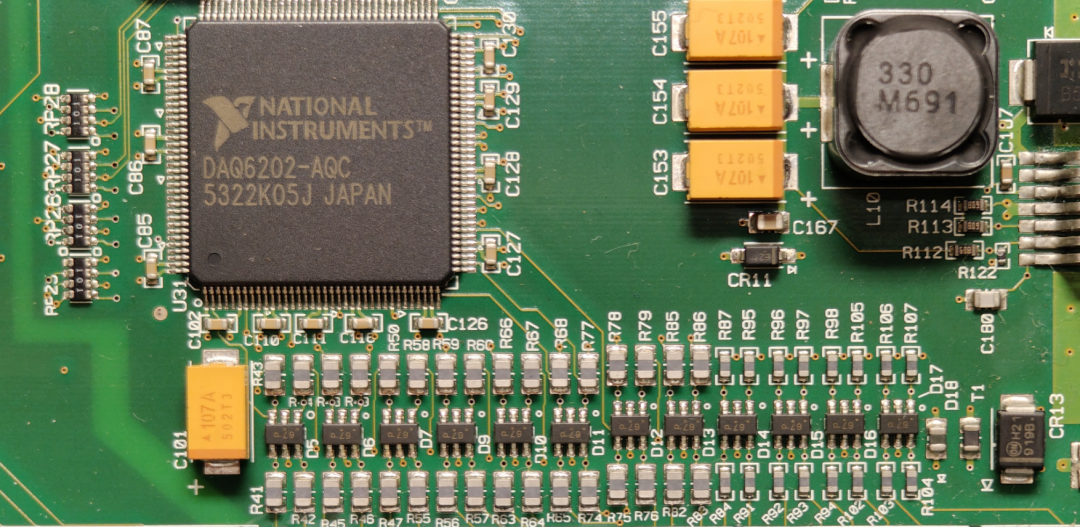

很大块,可能是因为分立器件太复杂,直接设计了一个AISC

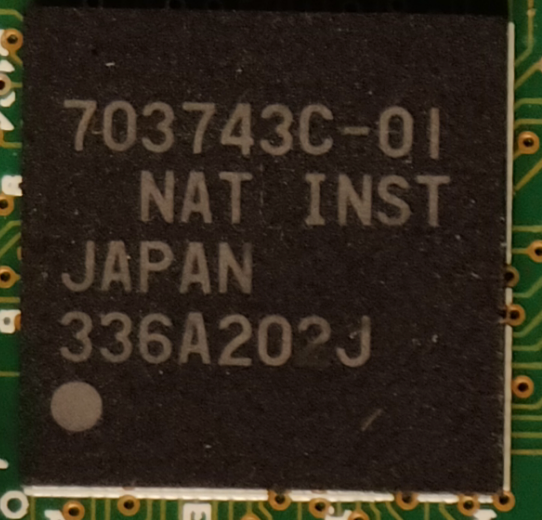

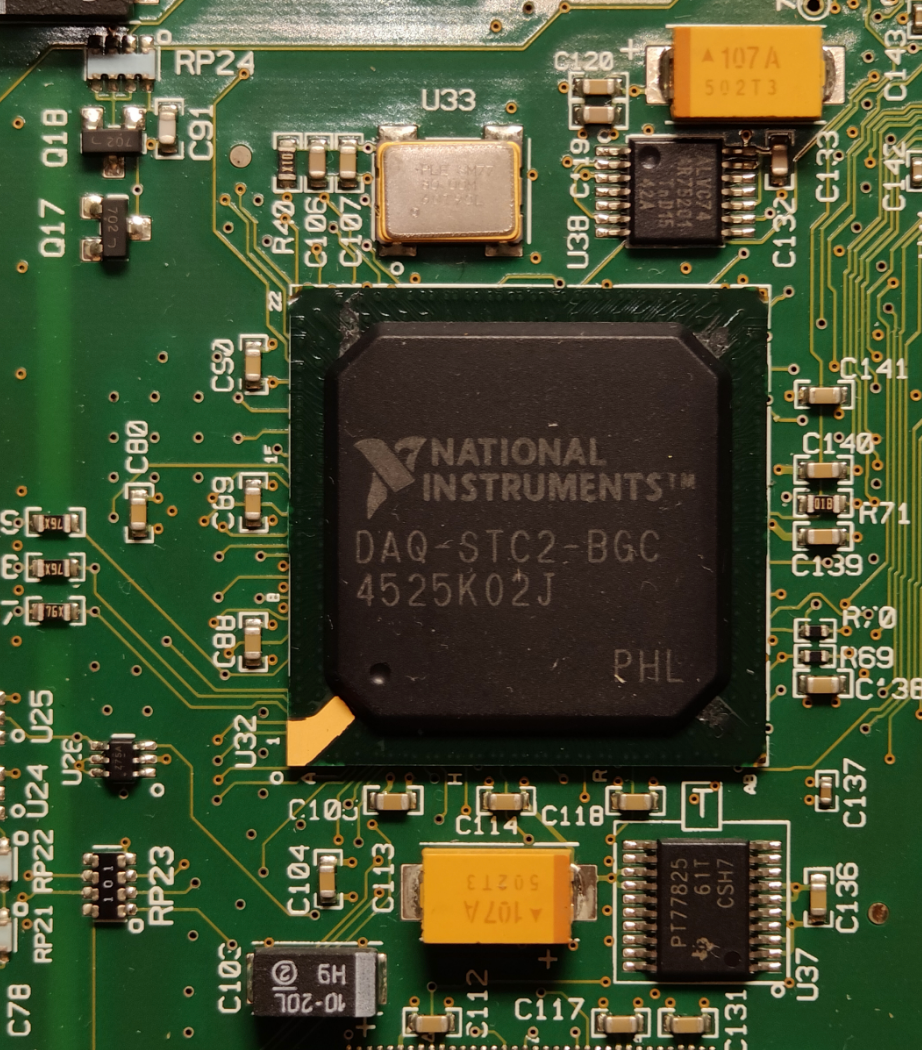

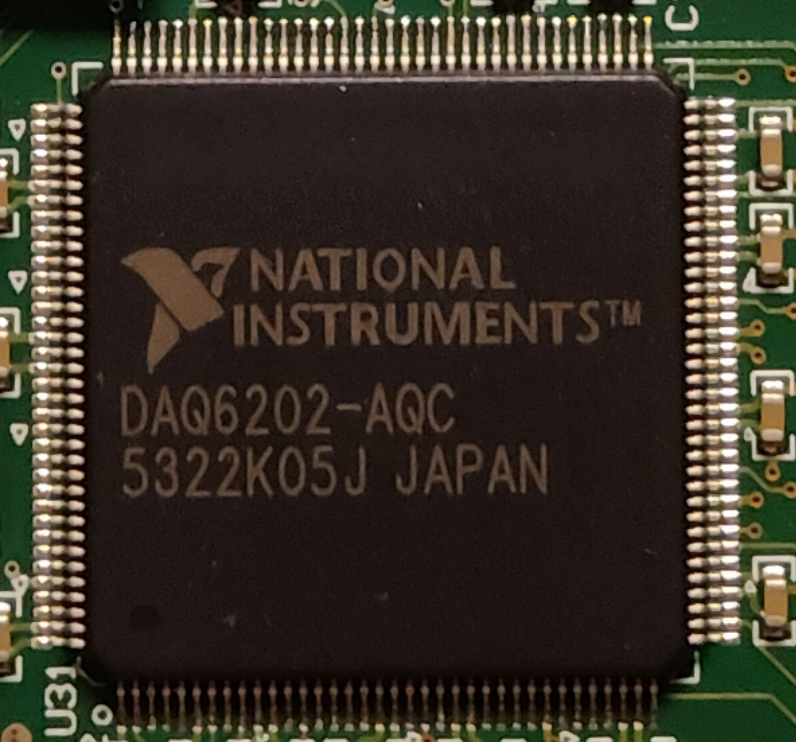

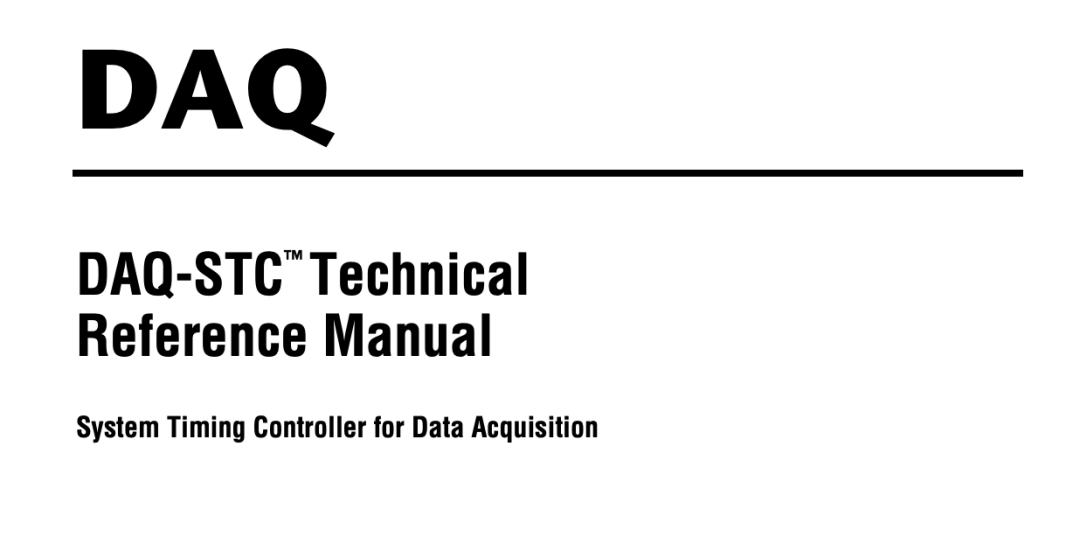

没想到吧?里面的这个芯片是个定时器,是有数据手册的
| 模块 | 主要功能 |
|---|---|
| AITM(Analog Input Timing/Control) | 控制 ADC 采样,包括触发、扫描间隔、通道切换、FIFO 读写、CONVERT 信号等 |
| AOTM(Analog Output Timing/Control) | 控制 DAC 输出波形更新,支持 CPU 控制或硬件定时模式 |
| GPCT(General Purpose Counter/Timer) | 提供通用计时/计数/脉冲生成功能,可作为触发源或控制时序使用 |
| PFI/RTSI | 可配置的输入输出引脚和多板卡同步触发系统 |
| DIO | 提供 8-bit 并行 + 串行数字输入输出,支持外部设备数据通信 |
| 中断管理器 | 统一管理 DAQ-STC 各模块的中断事件,可自定义中断分组和中断源 |
可能是以前没有强大的MCU 吧?现在的定时器花里胡哨的,而且一些复杂的逻辑用 FPGA 确实有点熬人。

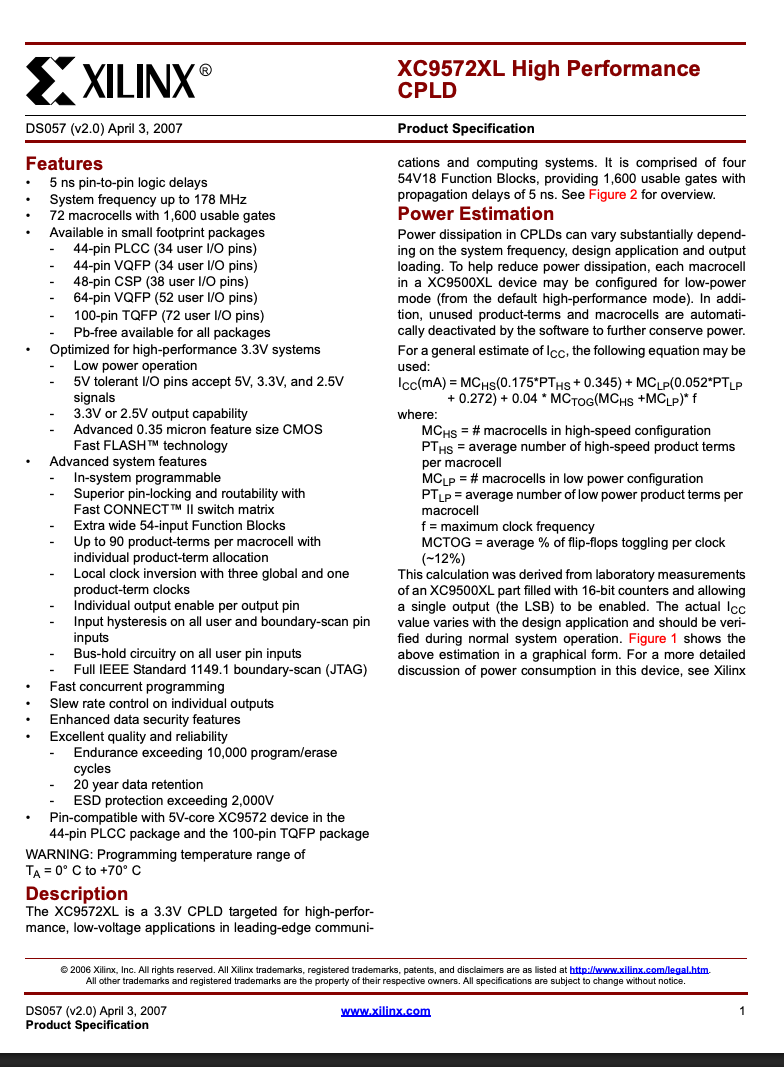

甚至都不是 FPGA,而是 CPLD,这就是 19 年前的设计

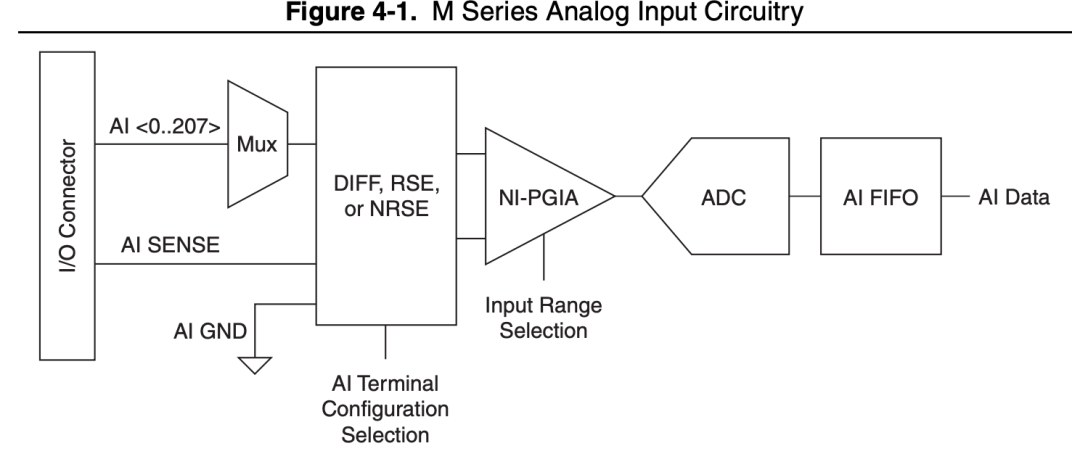

这个地方的ADC应该也是NI的,有多通道和PGA,FIFO的作用:

实在找不到资料了

DAC:少爷来了!

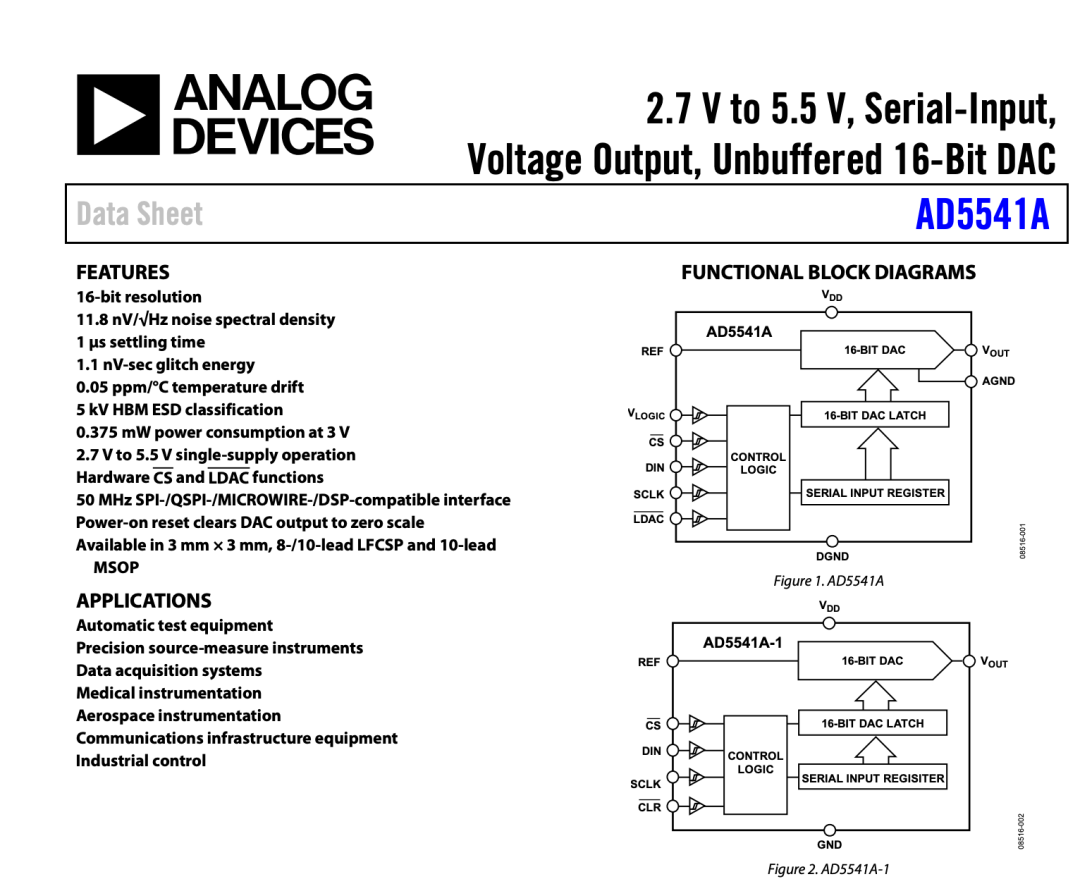

都是ADI的

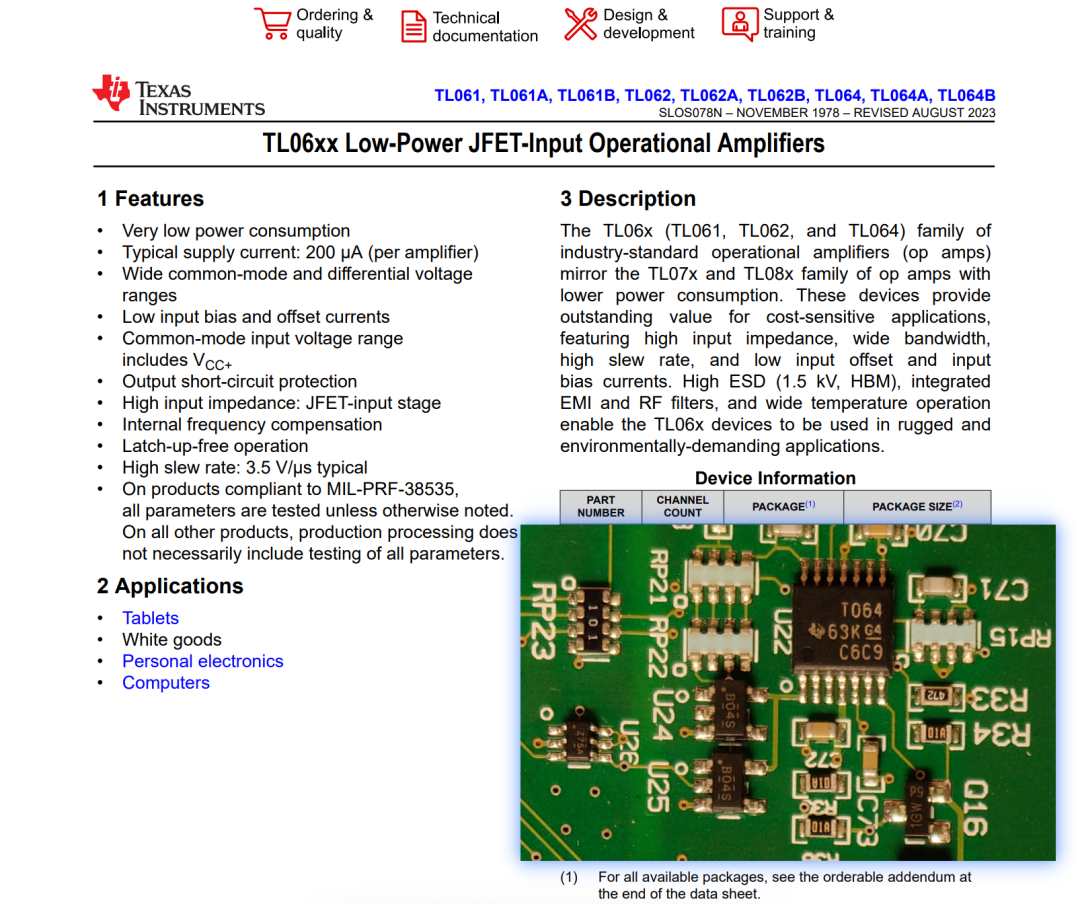

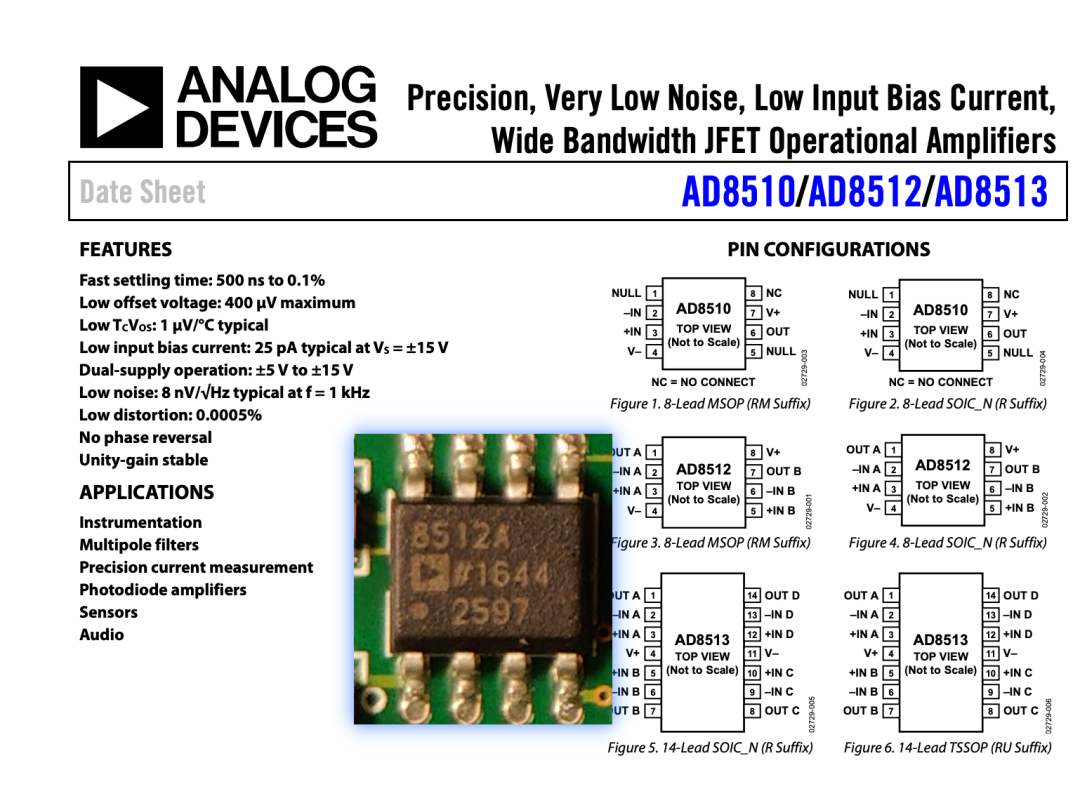

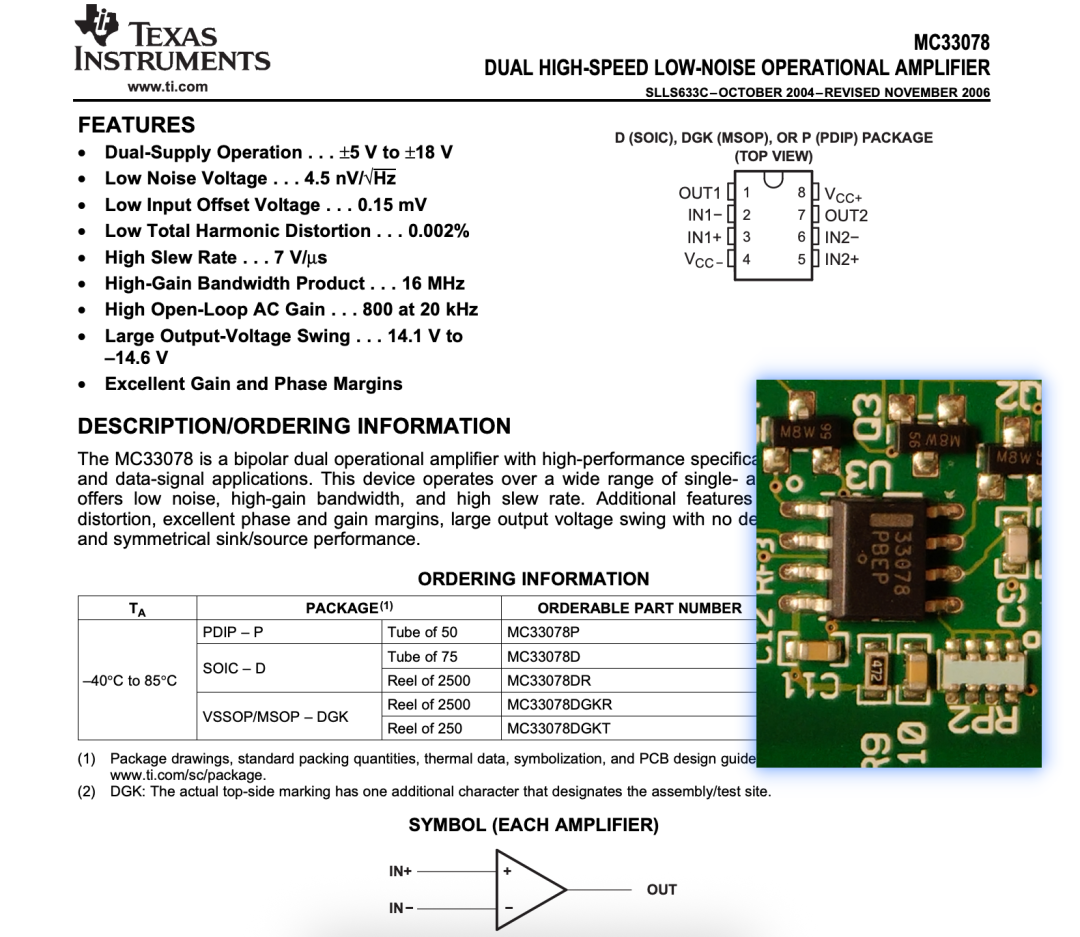

这些运放都是低漏电流的,JFET的

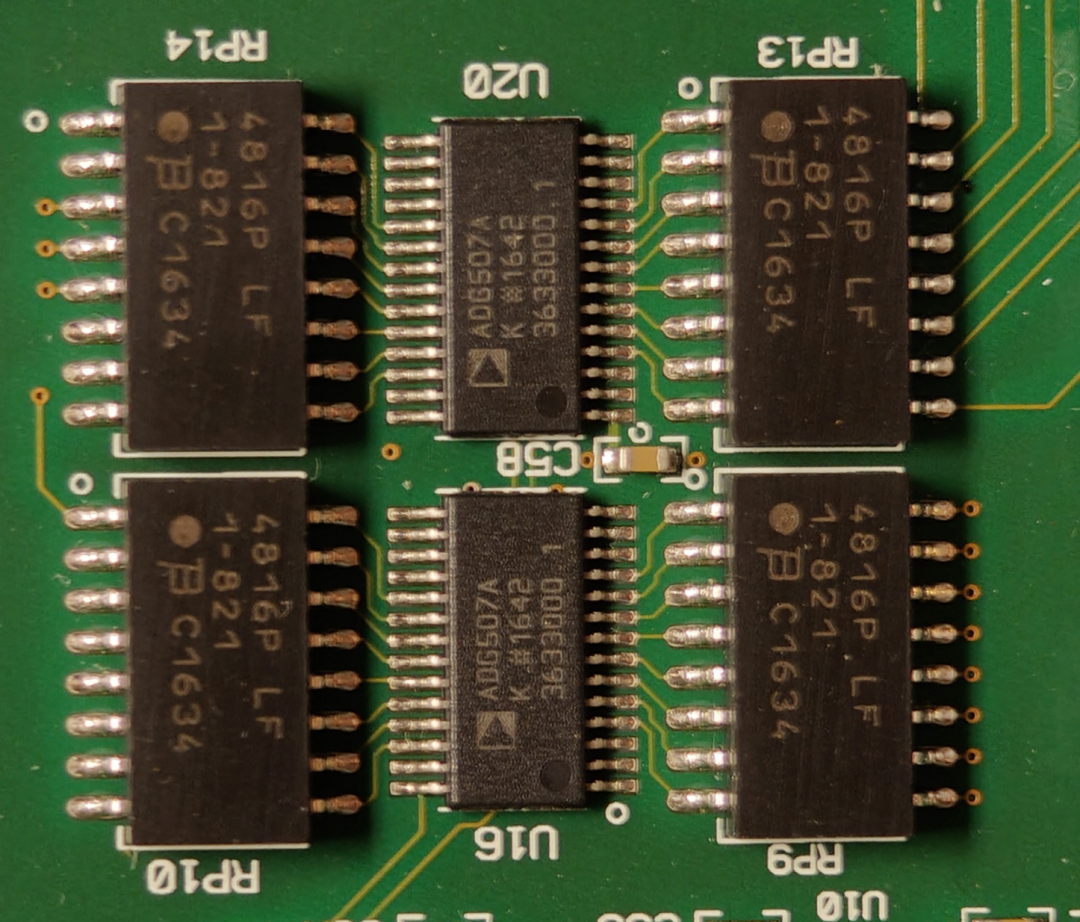

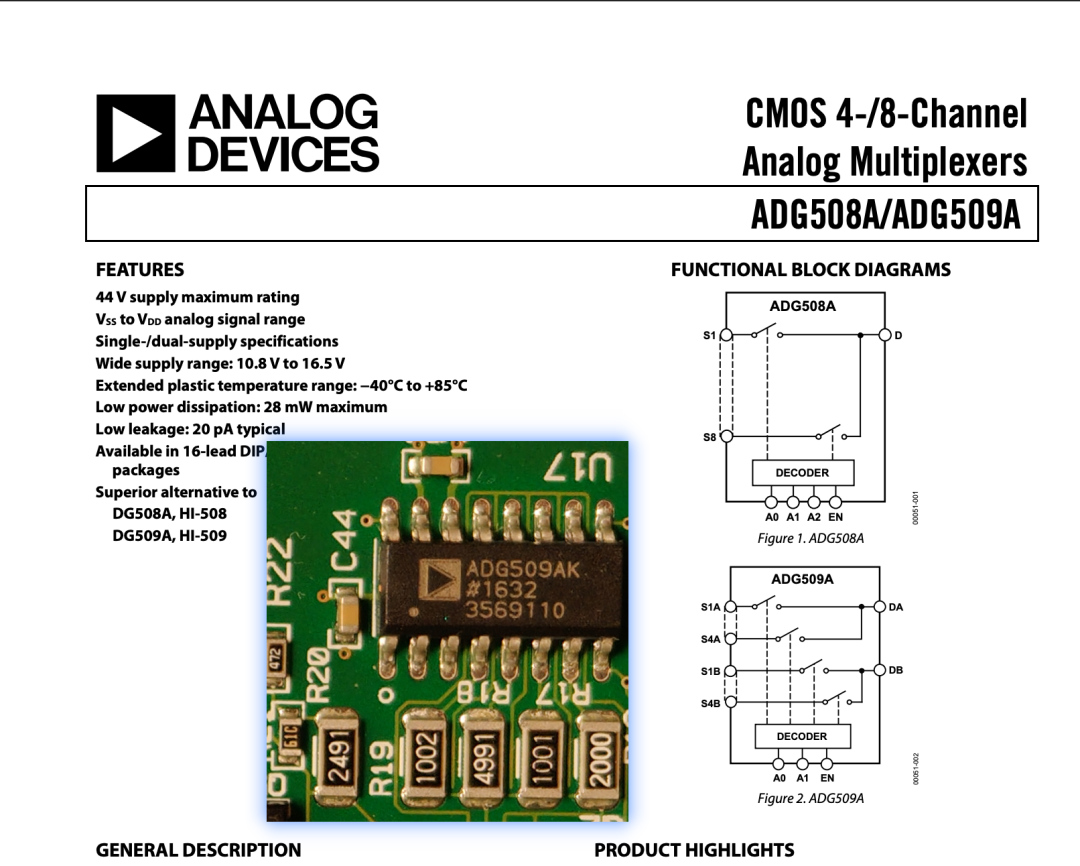

有很多的开关,都是DAC的切换部分

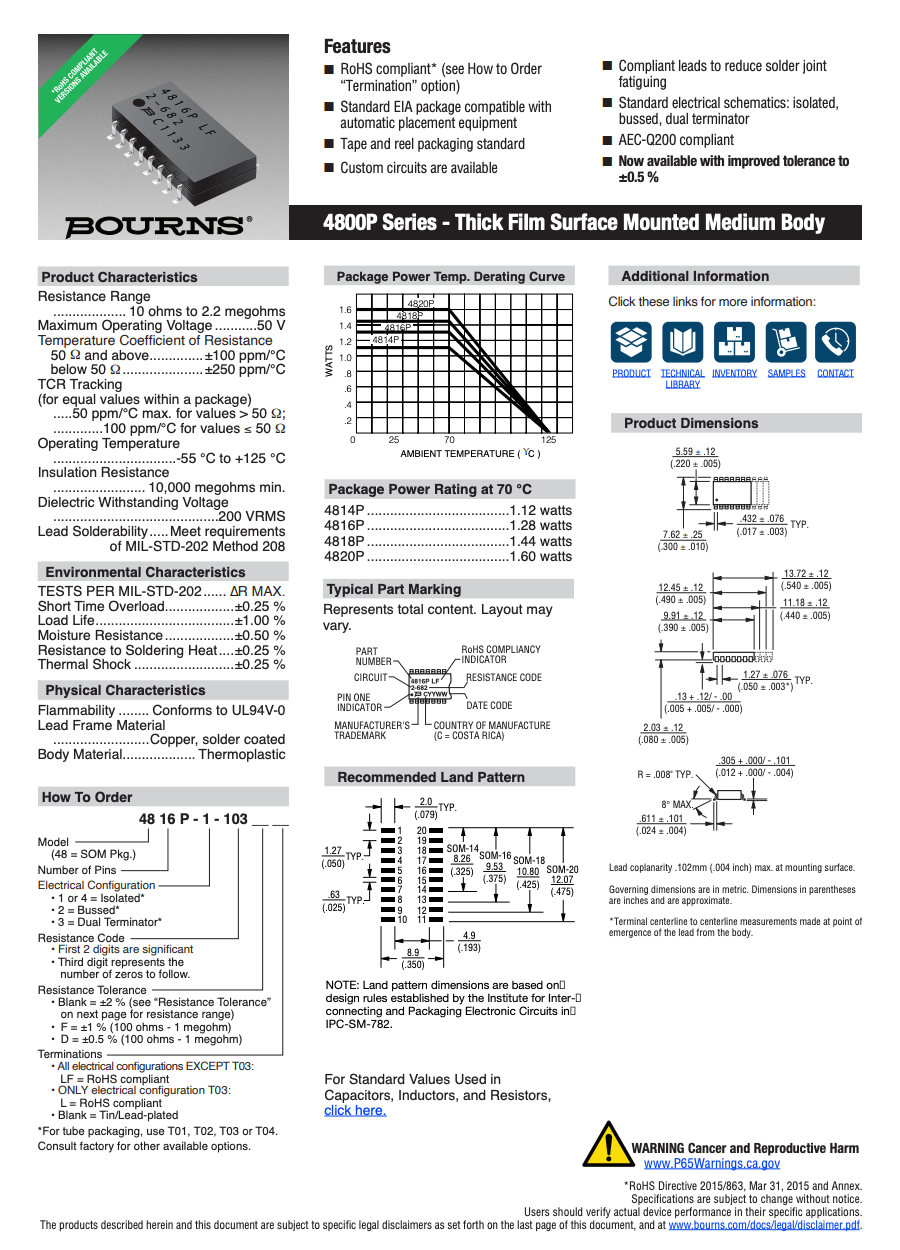

然后这个是接着上面的DAC设计,旁边是精密的电阻

嗷嗷

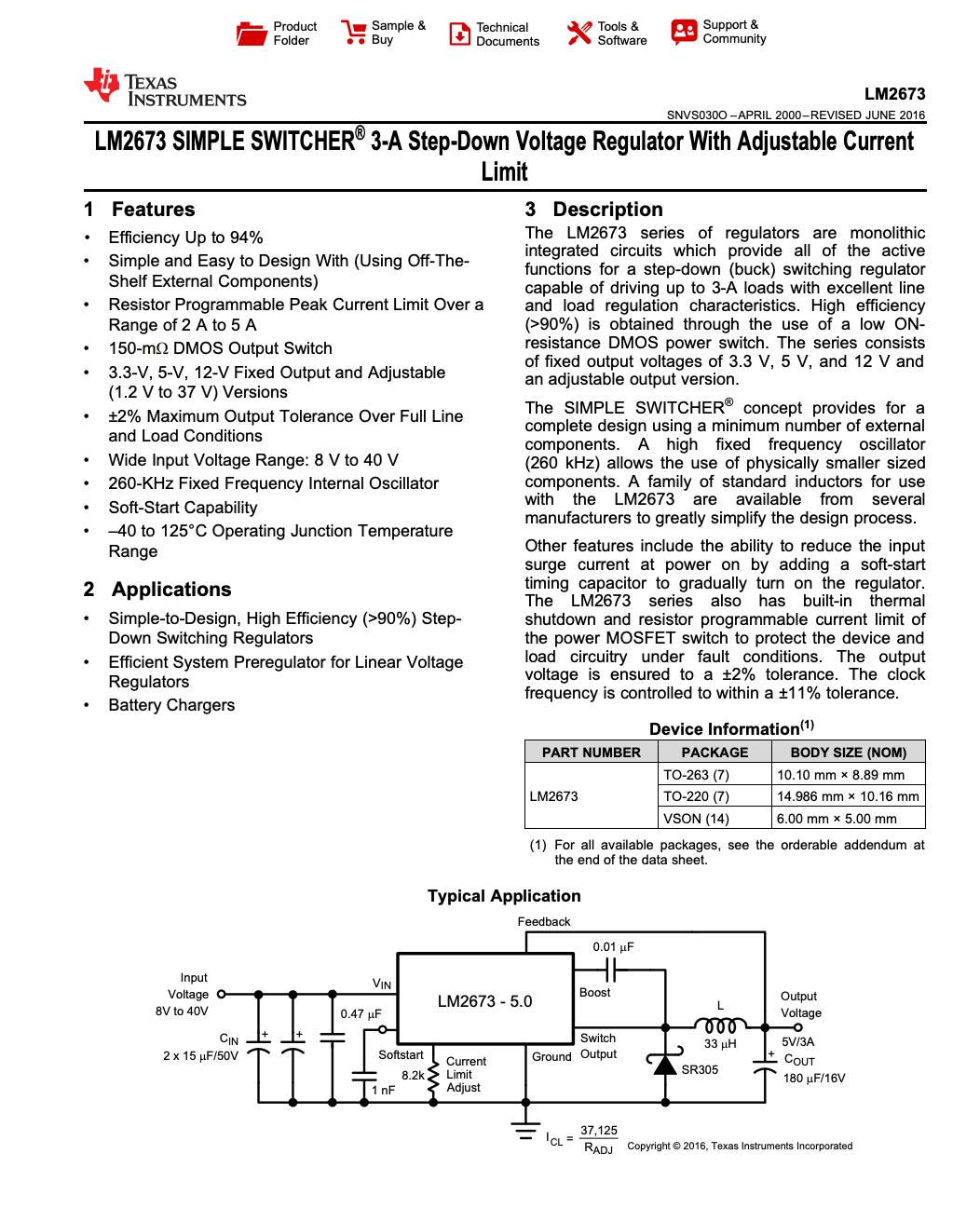

TI的大电源,双路的,性感大电感

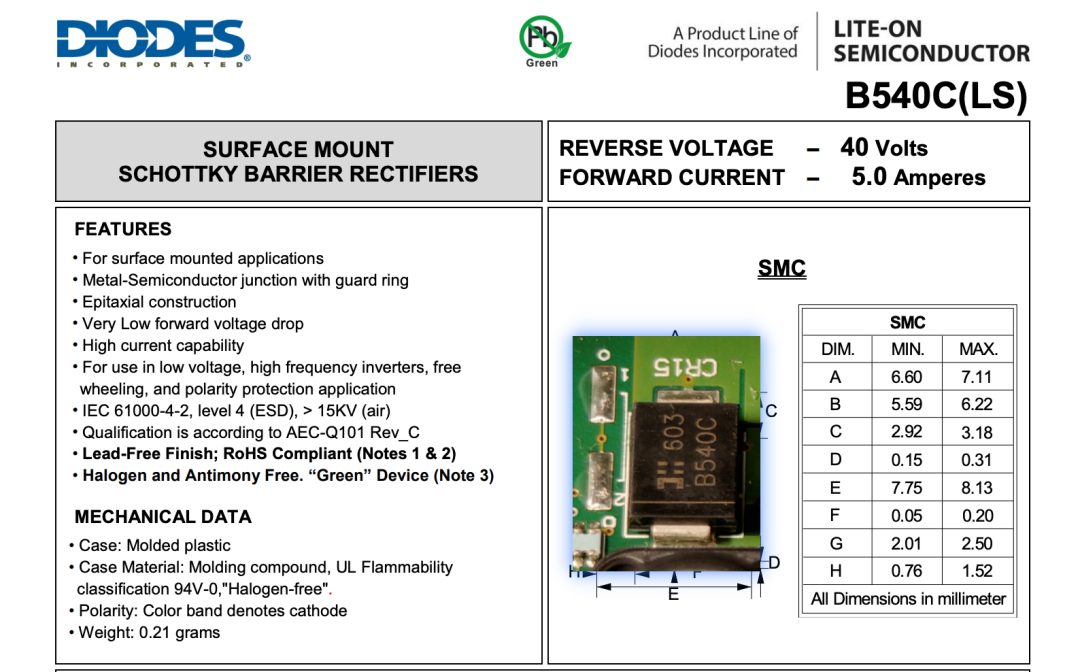

二极管

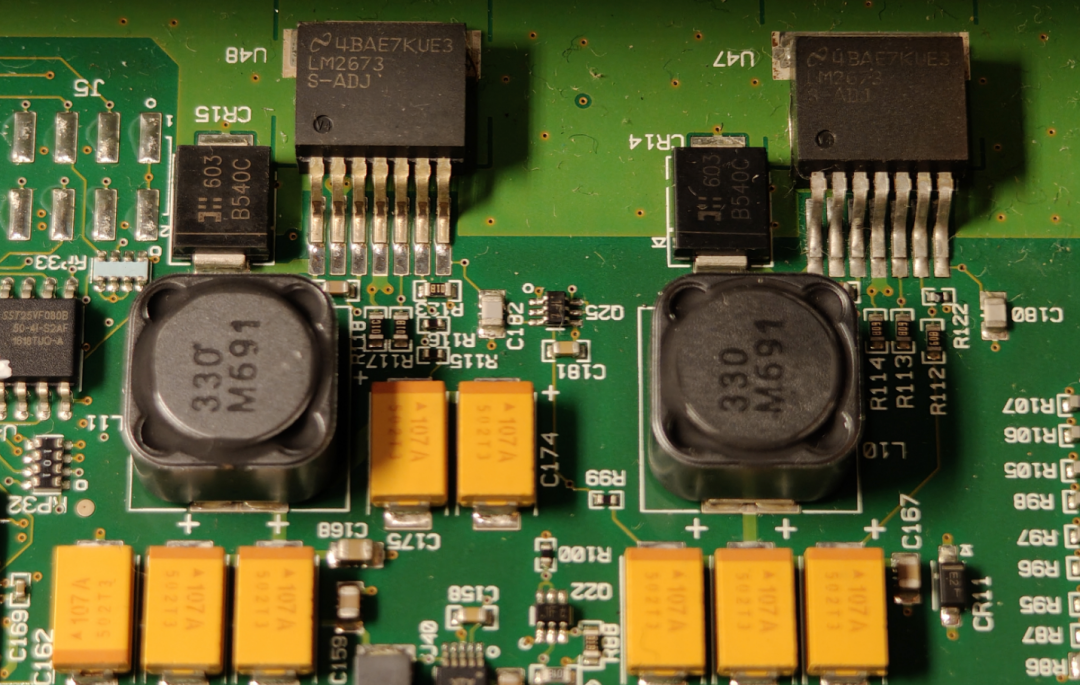

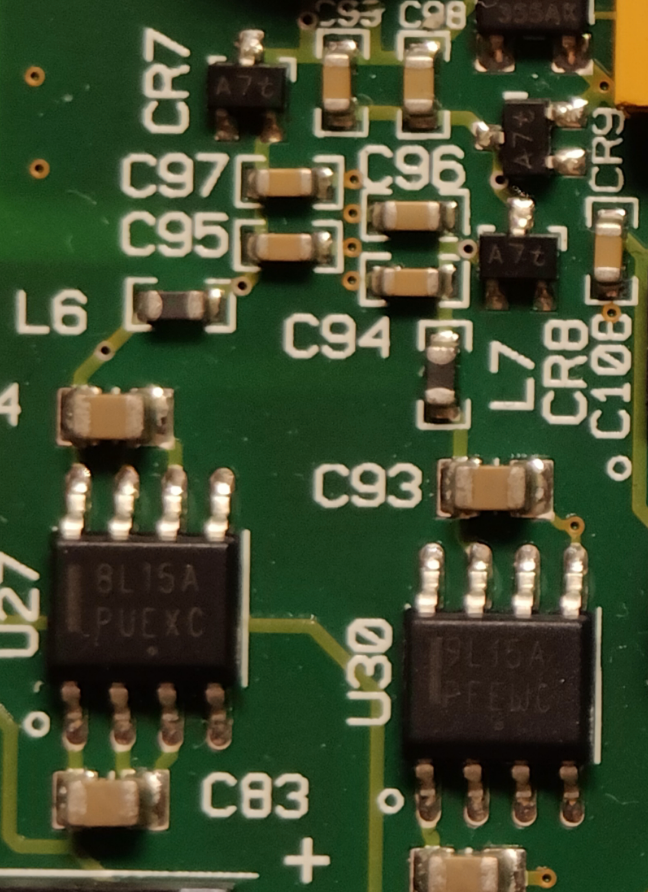

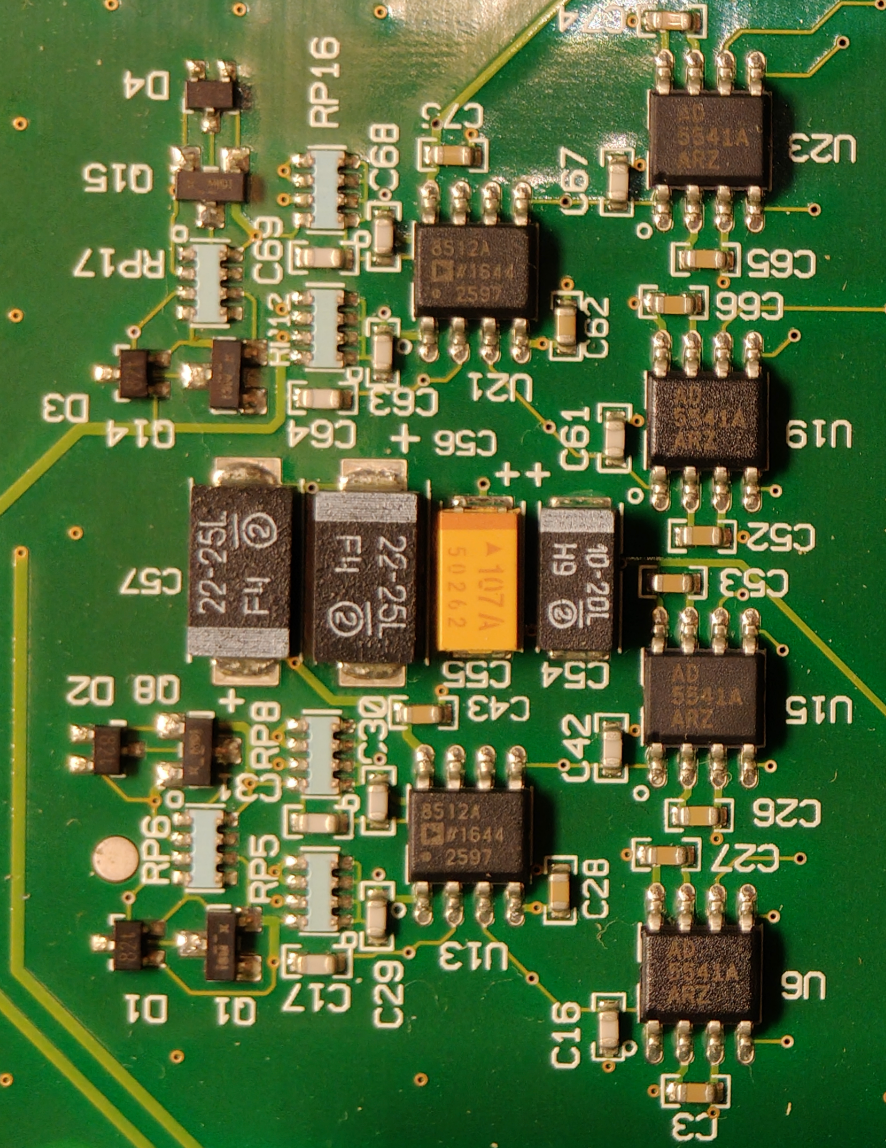

电源管理与滤波:多个电感(330μH,M691)+ 钽电容构成的 DC-DC 降压稳压系统。提供稳定的 ±5V、3.3V 电源给 ADC/DAC 和 FPGA;旁边还有 LDO 稳压器与肖特基二极管等器件。

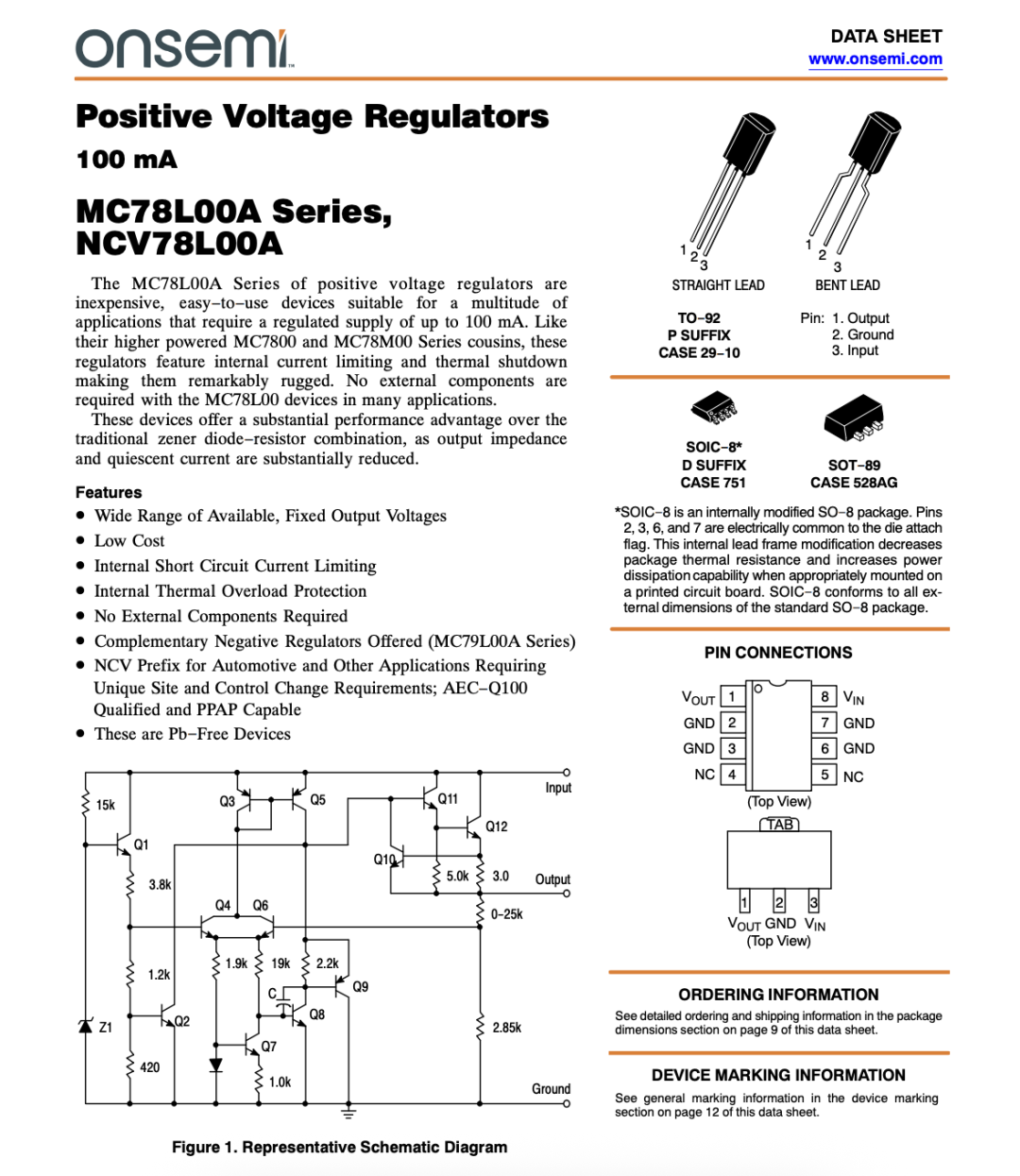

这个是LDO

偏爱安森美

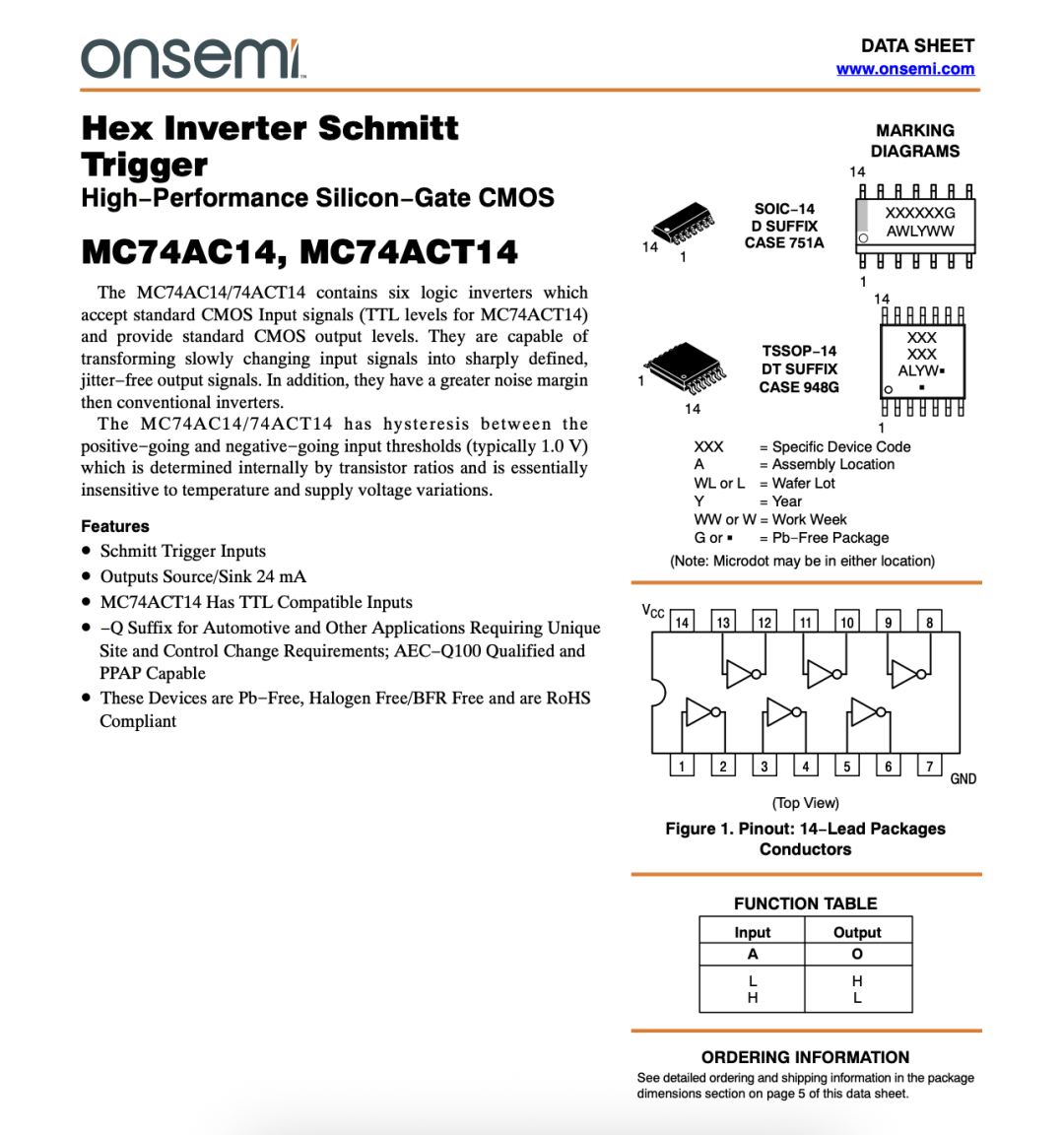

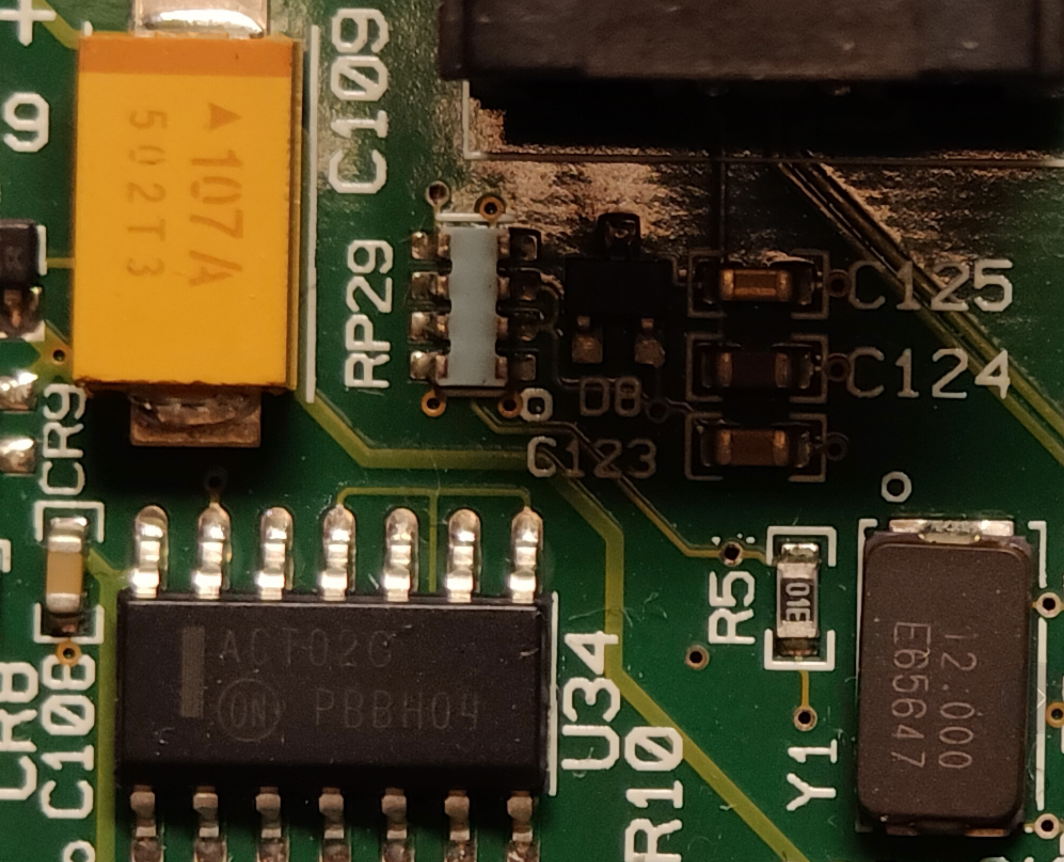

这是六路施密特触发器反相器(Hex Inverter Schmitt Trigger),作用倒是多,但是我不知道做什么用的。

难拼

这个是ADC端,应该是做了阻抗变换。

实话实话,看着是运算放大器

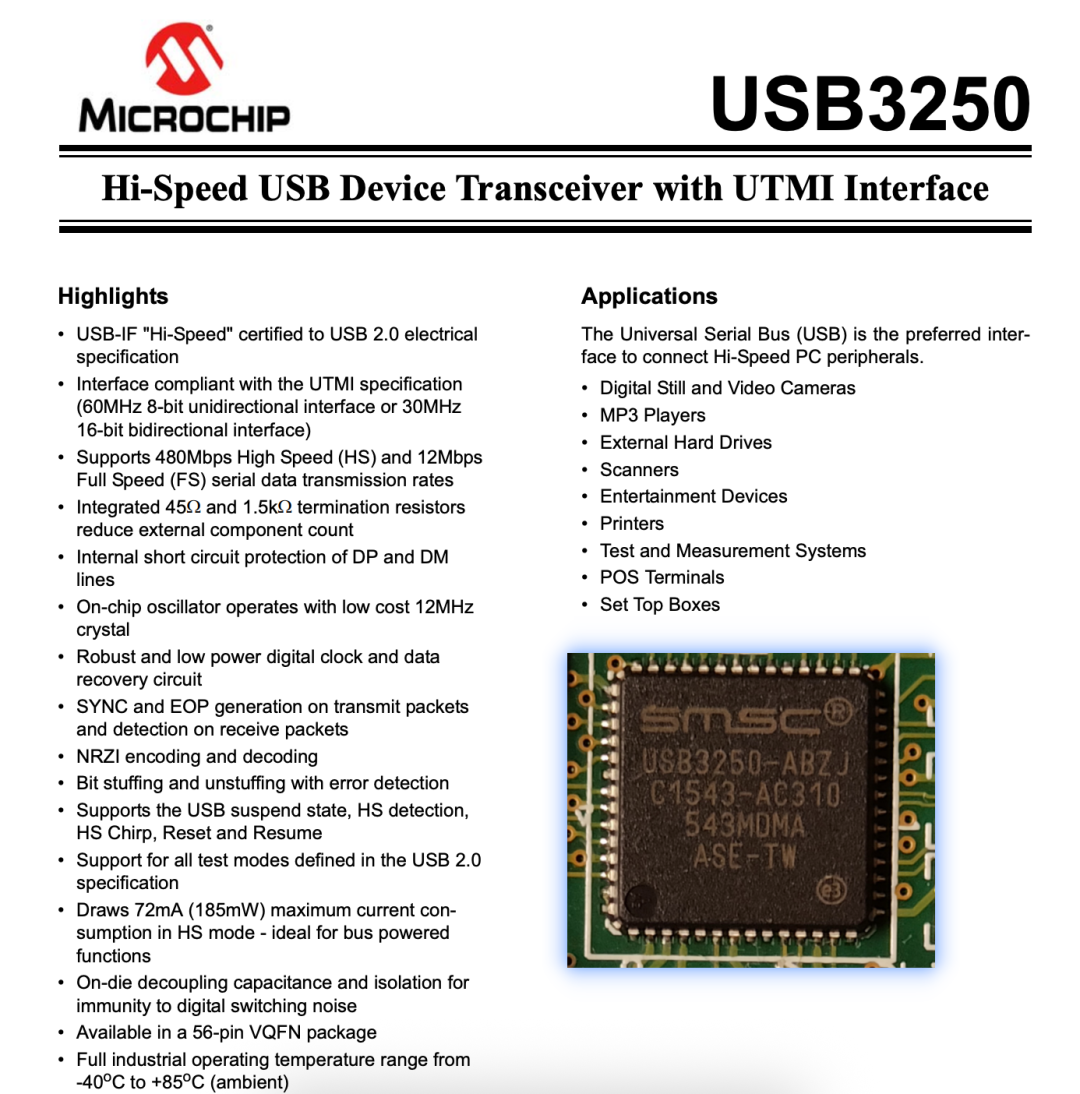

这个USB,现在的microChip,应该也是被收购了

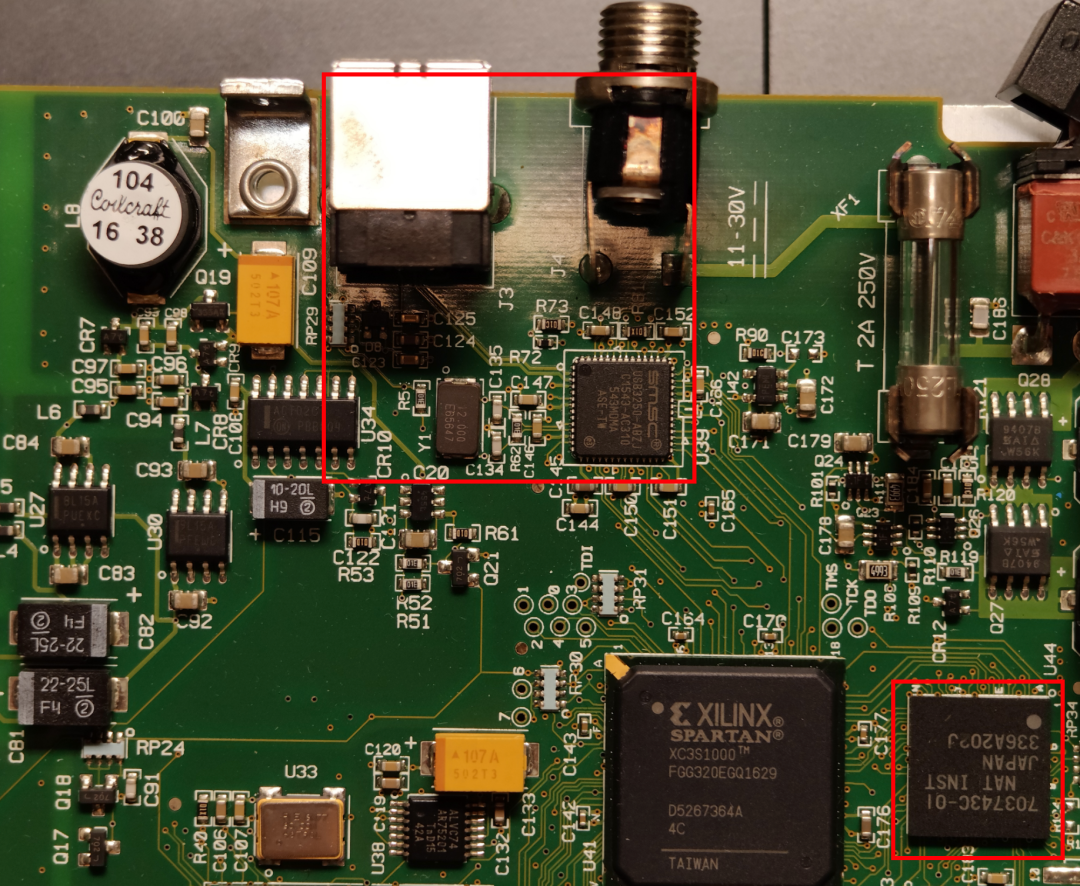

右下角的芯片,不知道是什么,按照常理可能是DDR吗但是这个走线看着有点随意,不知道了。。。

搜不到

背面
这采集卡的设计可以见证老美的工业水平,近乎是20年的水平,现在依然可以拿出来卖,学吧,路长且阻。
