想感谢热心的读者供图,是北京阿尔泰公司的采集卡,不过我第一次在淘宝看见的时候,满脑子的阿勒泰:
不过马伊俐是坏女人
甚至以前还写了:我清楚的看见你
闲话不多说,进入正题:
其实卖的不算贵,实话实话,好点性能的采集卡,器件都不便宜

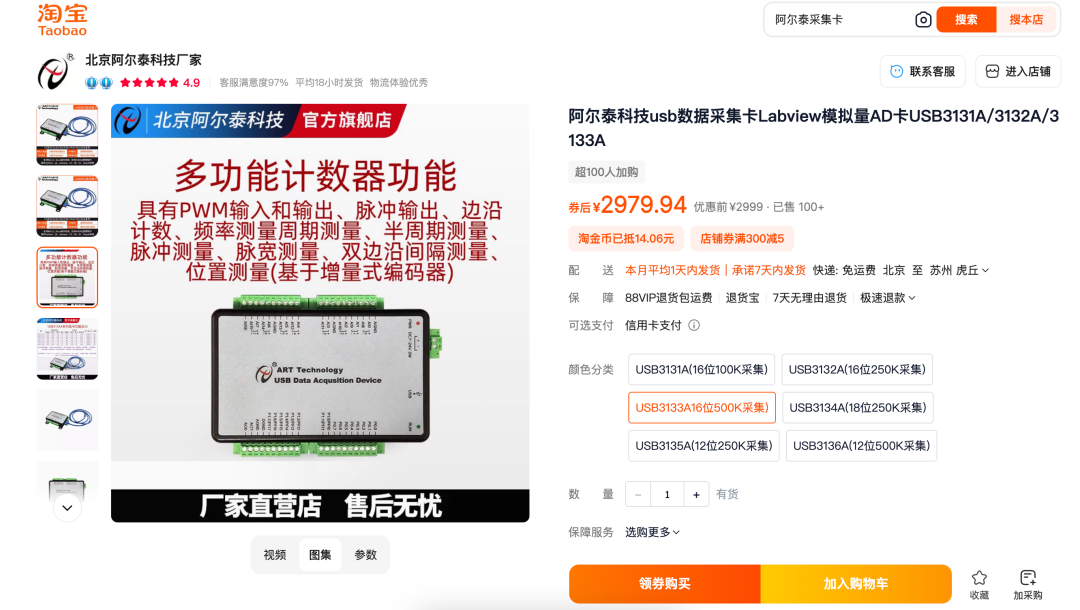

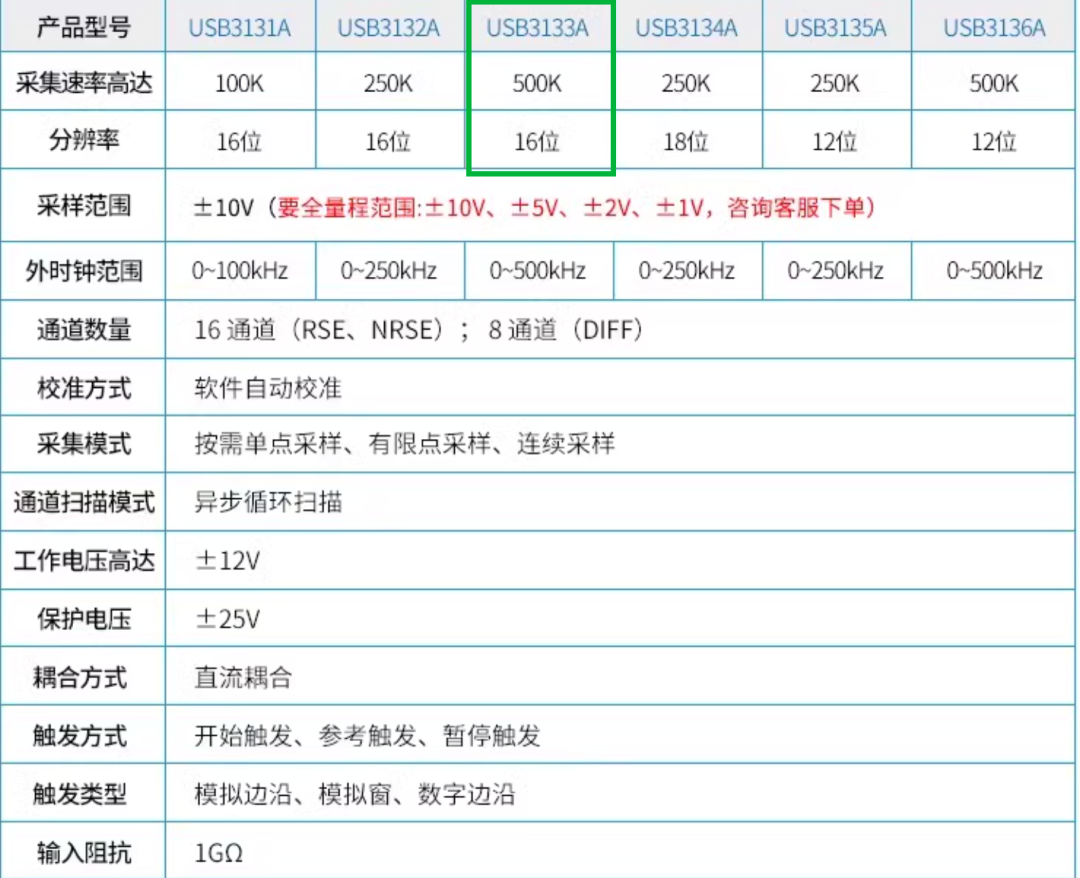

老哥买的是:
这个型号

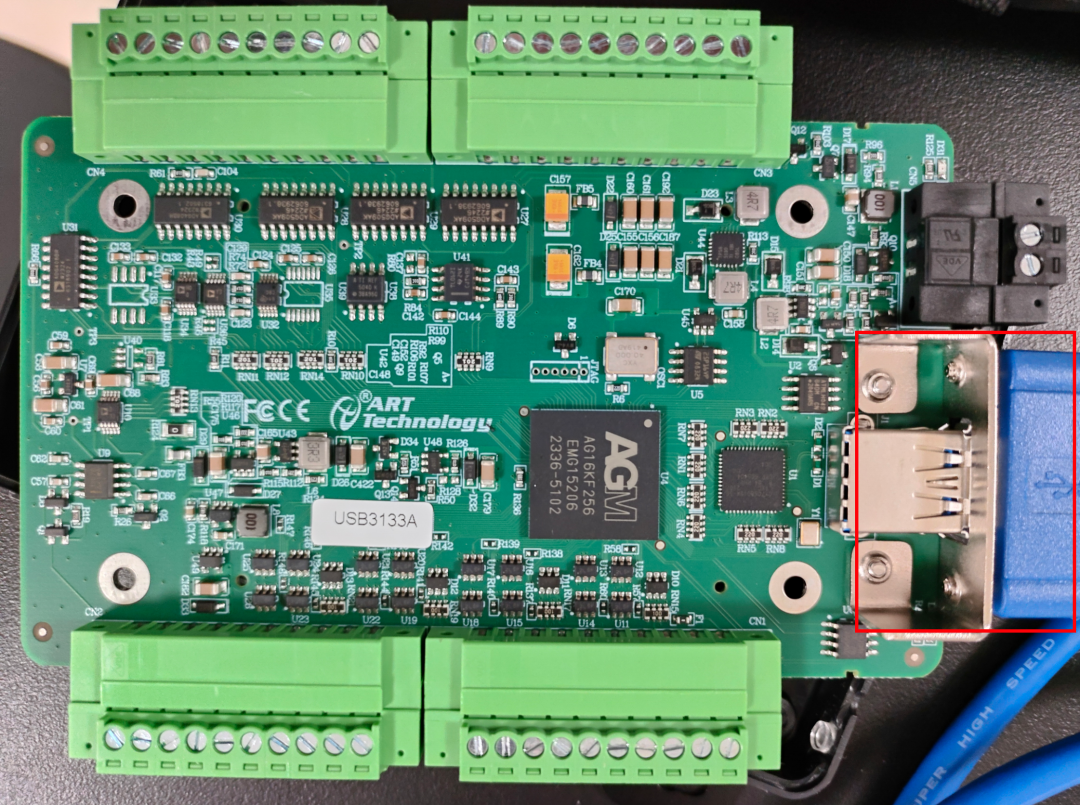

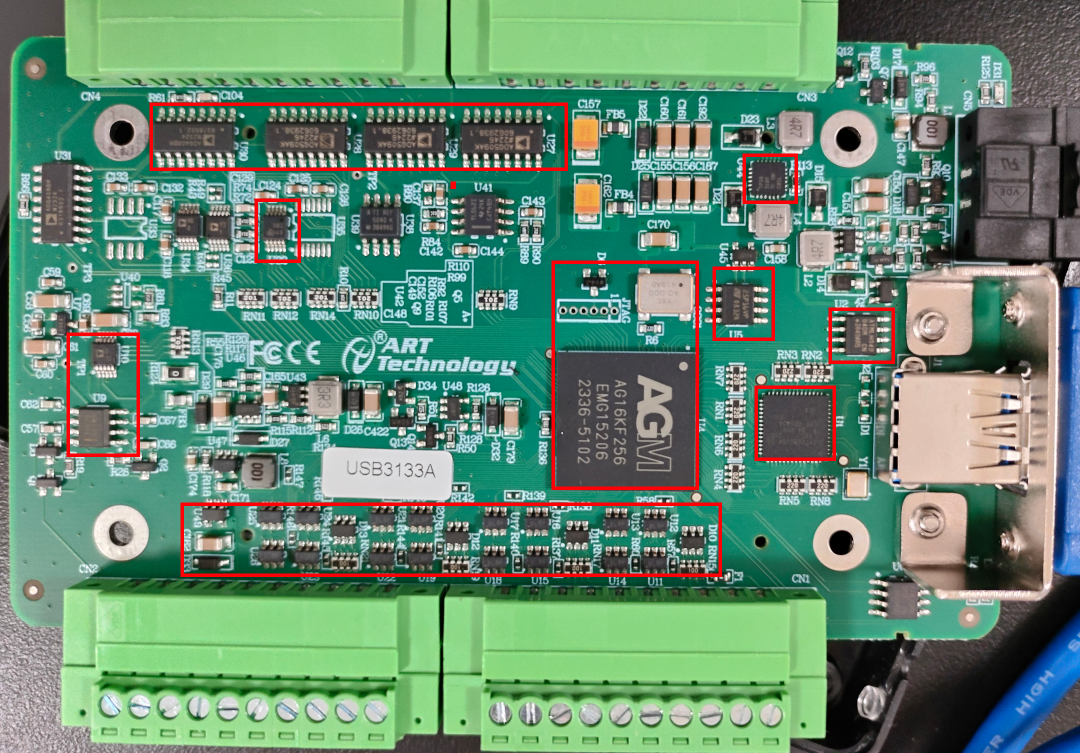

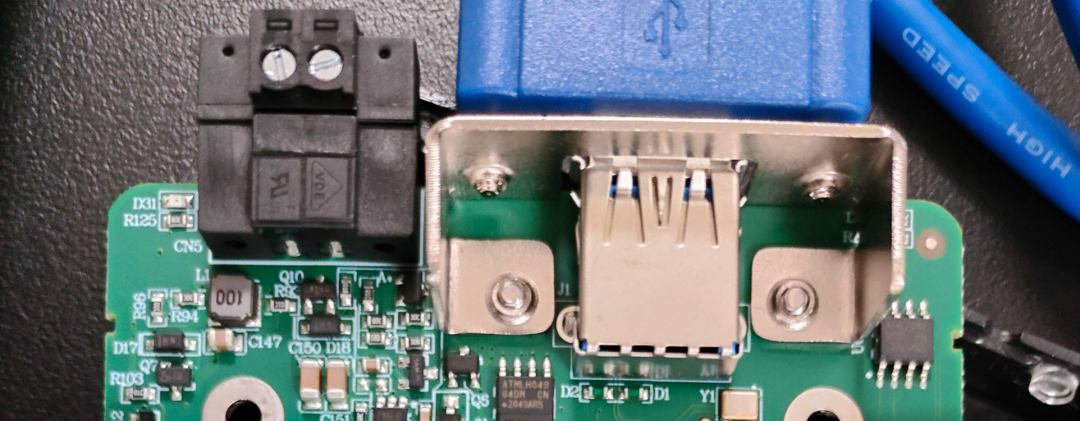

先看一个完整的样子,器件布局详略得当,然后为了牢靠的连接,USB 这里加了和 VGA 接口差不多的固定螺丝(我不知道叫啥)

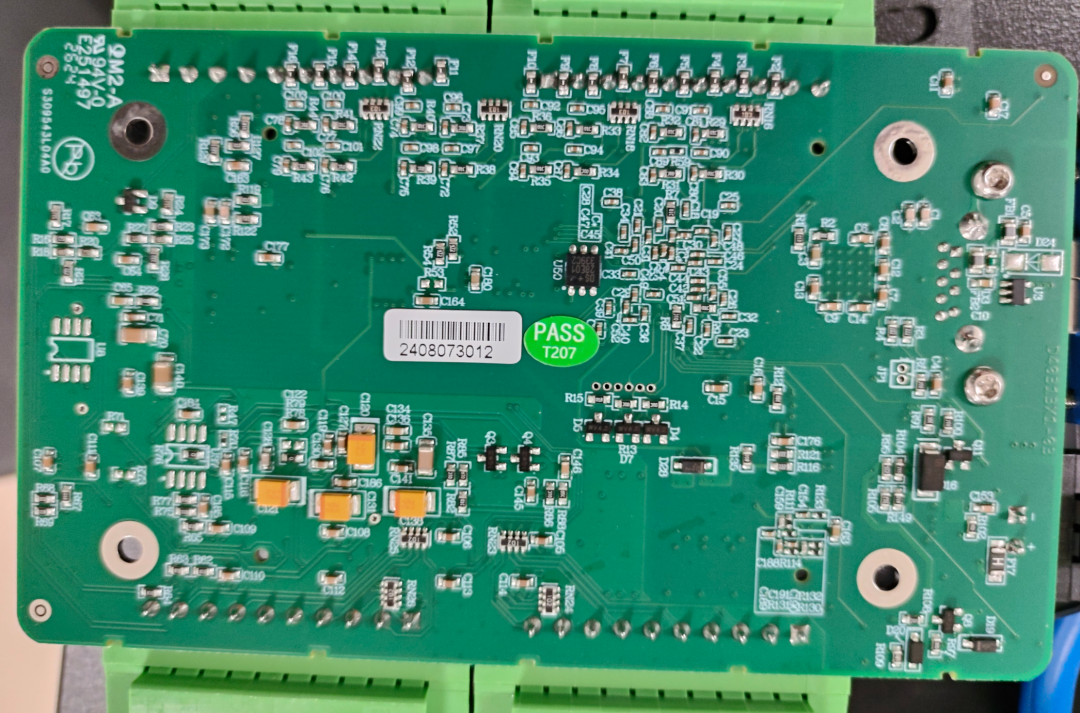

后面一点点器件
真 jb 牢靠,扯线的时候能把机箱都带走

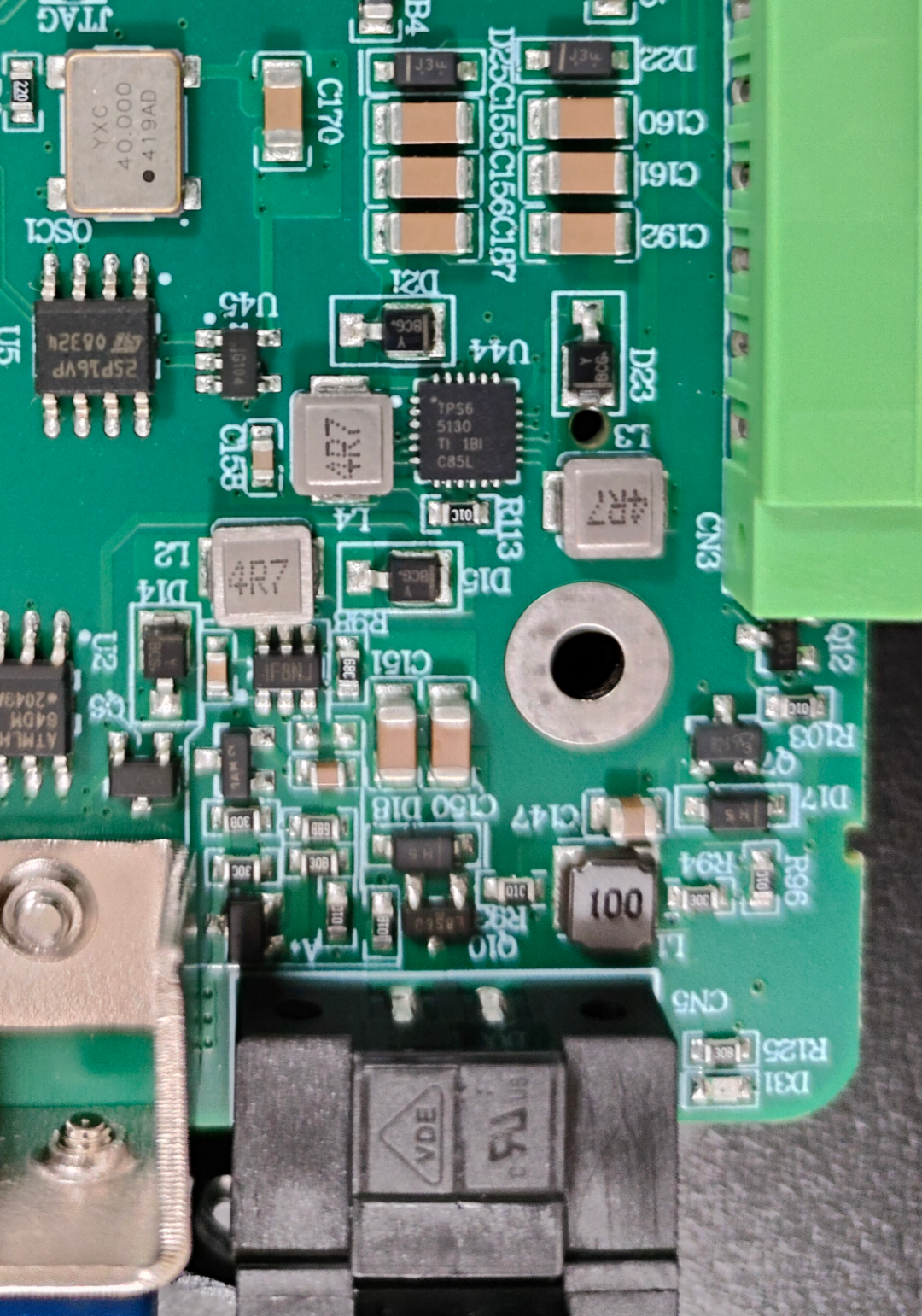

这边的旁边是一个 DCDC,毕竟 USB 的电流不大:(感觉是手机微距模式拍的,周围很模糊)-看这几颗大电容也是心情苏爽~

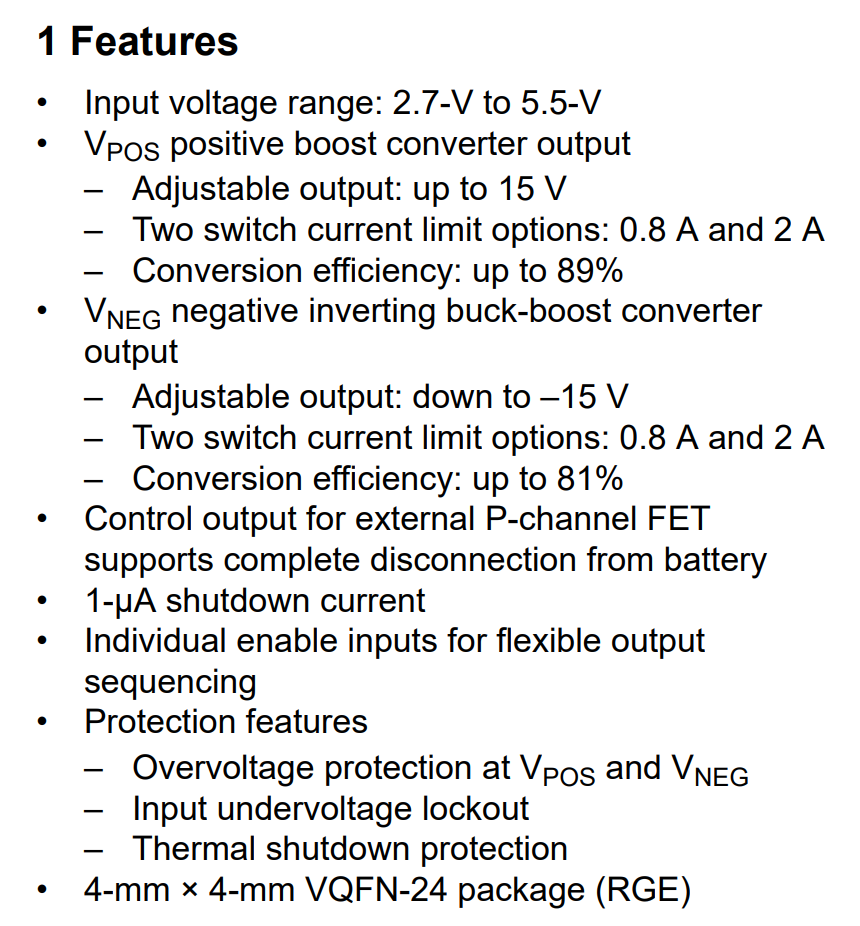

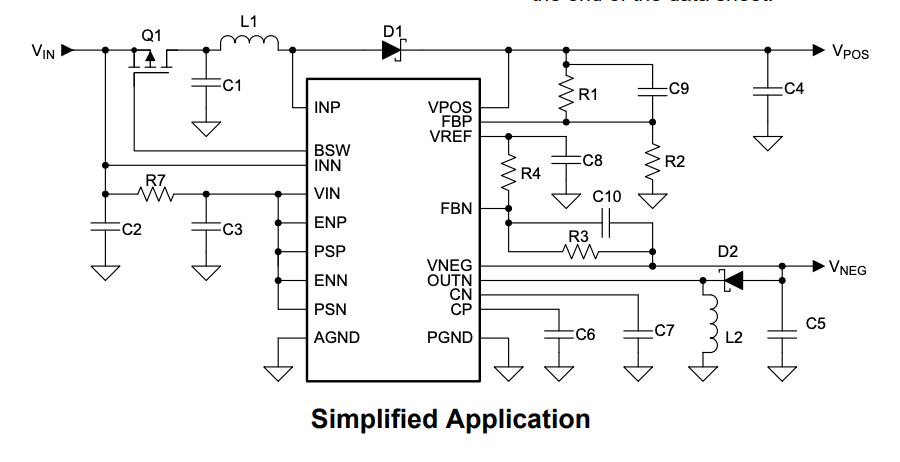

一颗 TI 的 DCDC,安排
因为正负压的电源可以让模拟器件更舒服

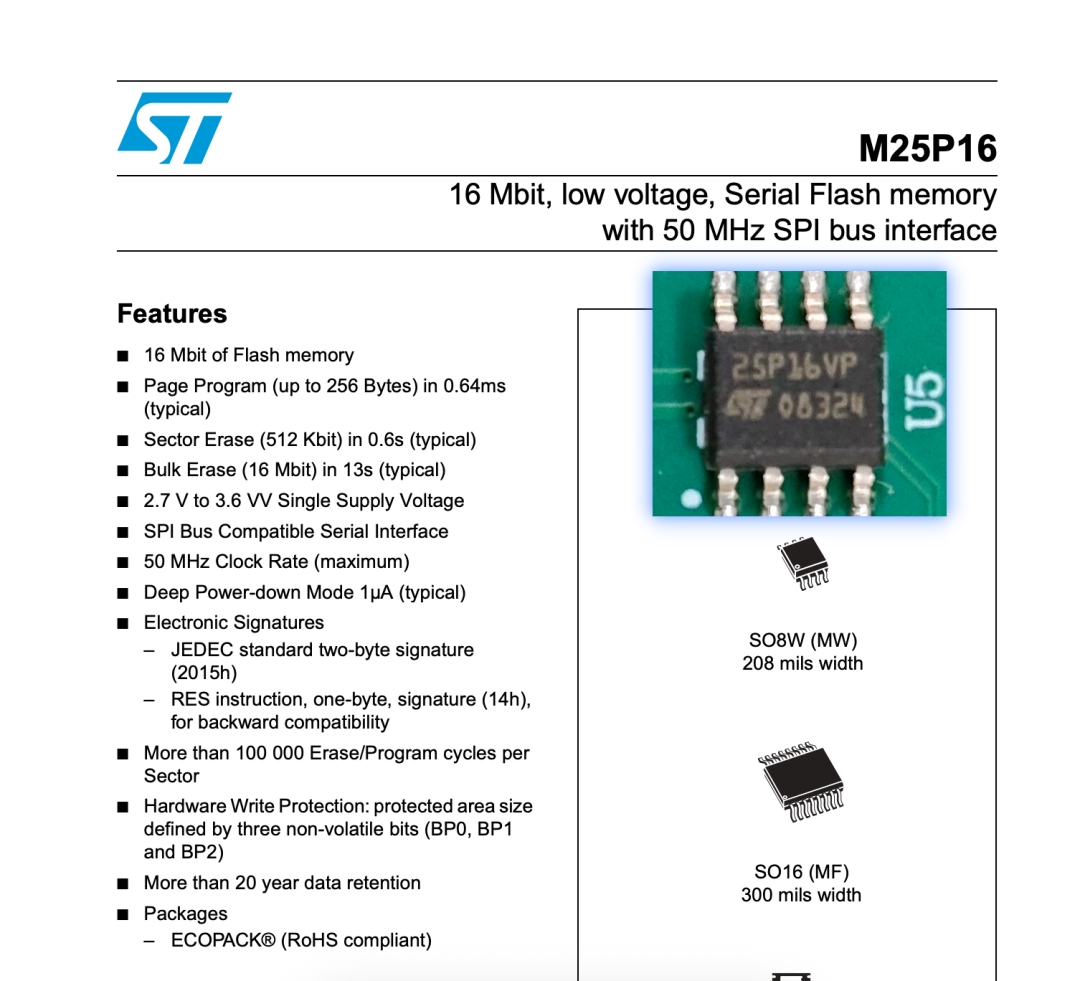

FPGA 在下面捏,非得搞这个当固件储存

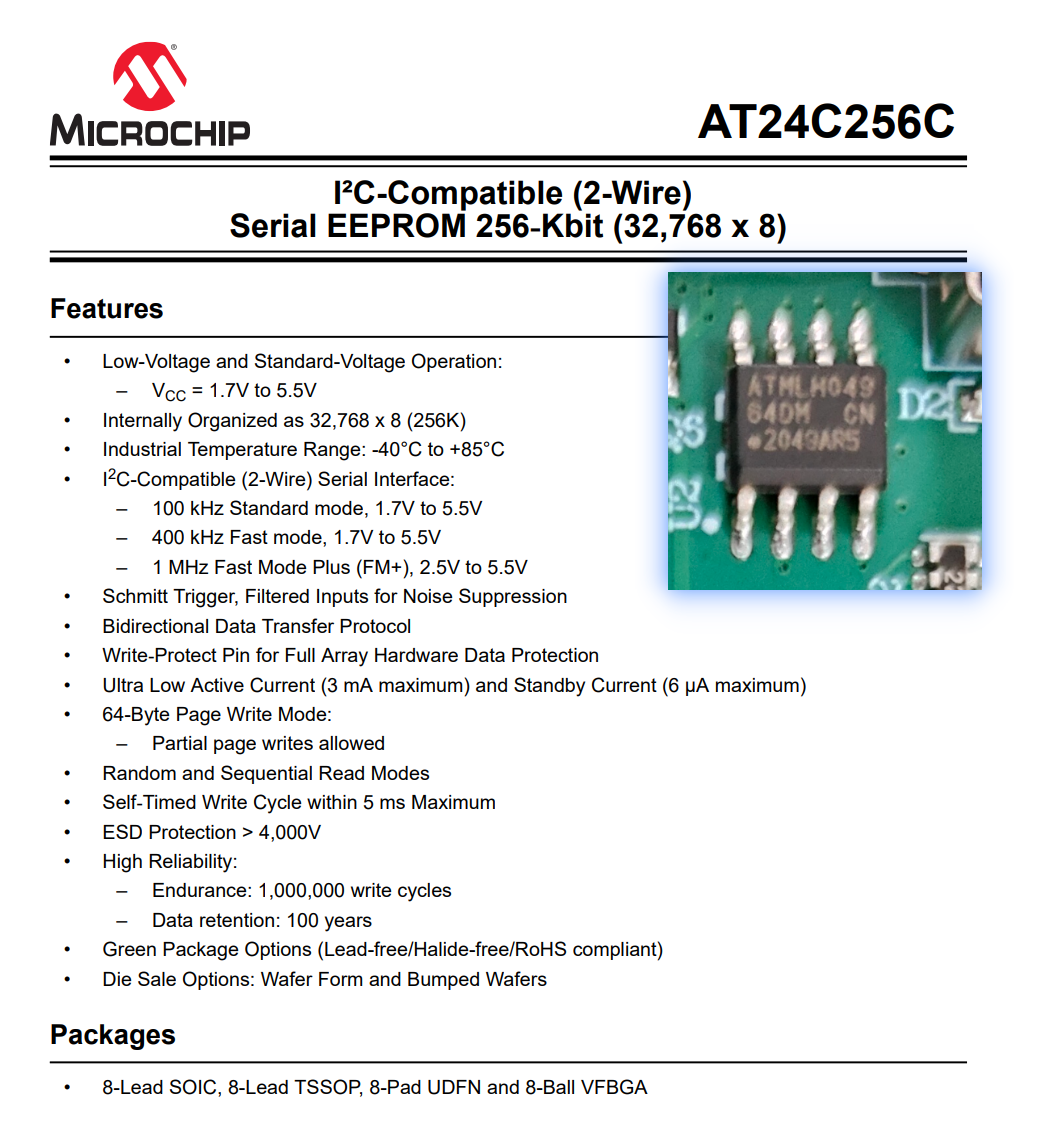

这个放校准值

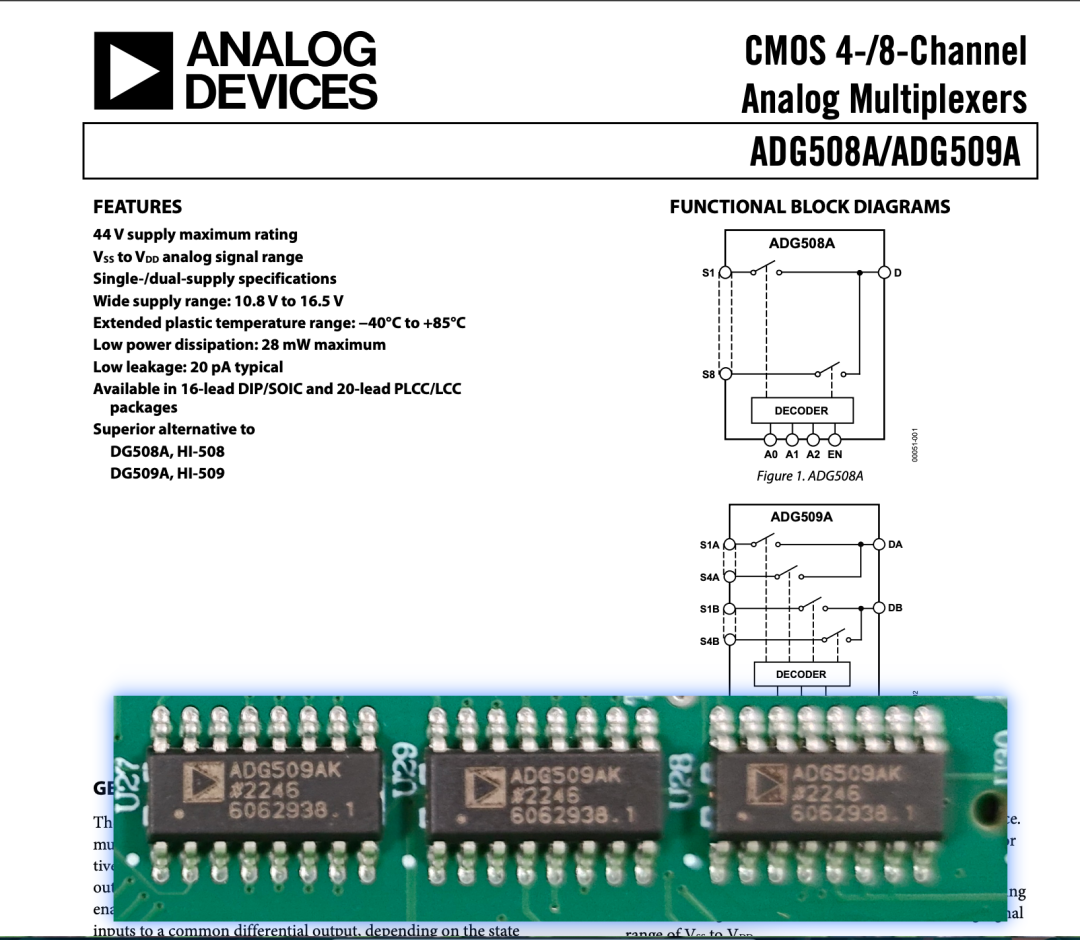

ADC+MUX-非同步采集

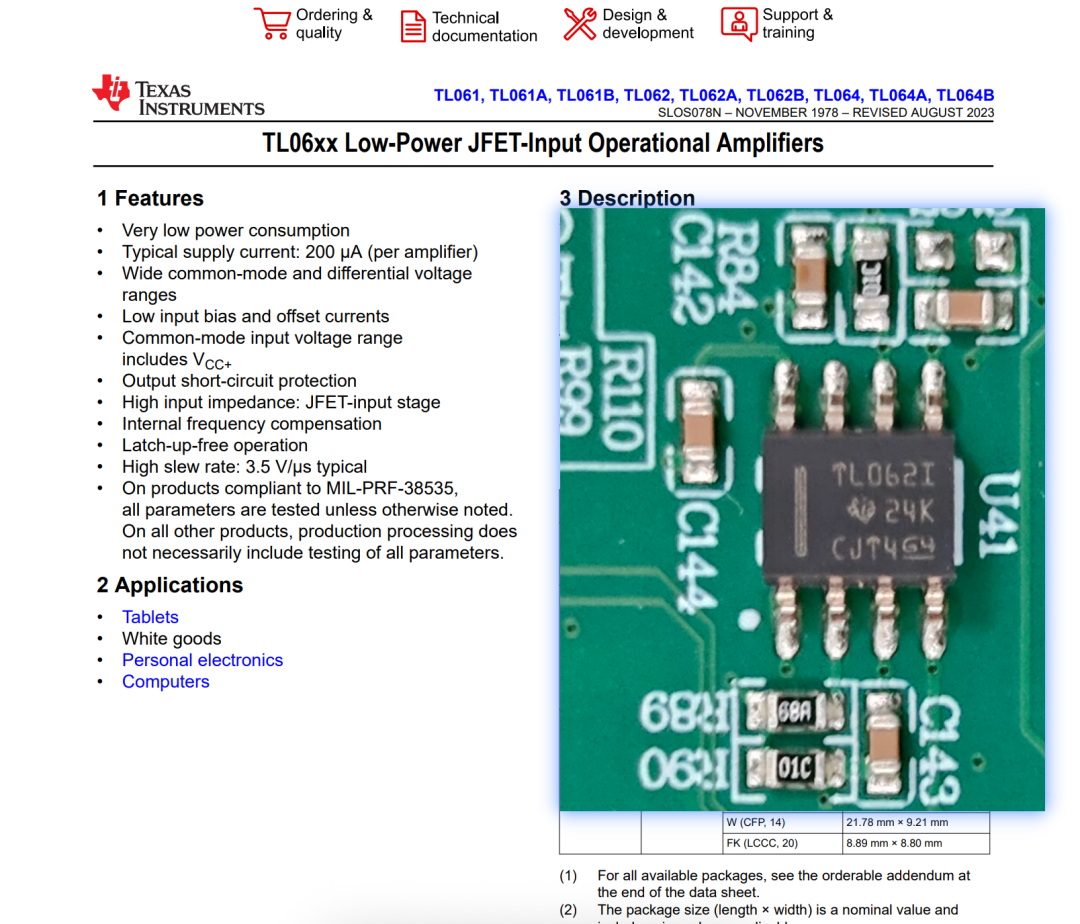

一颗 JFET 的 OP,中规中矩,不算精密

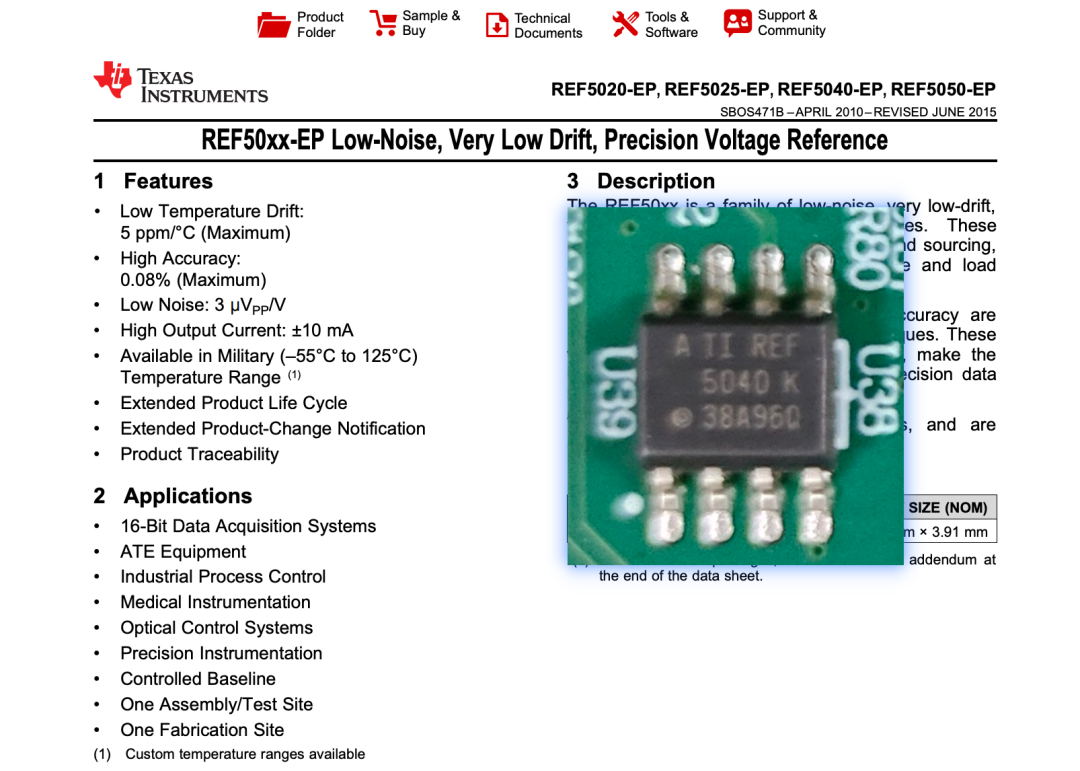

一颗串联电压的基准

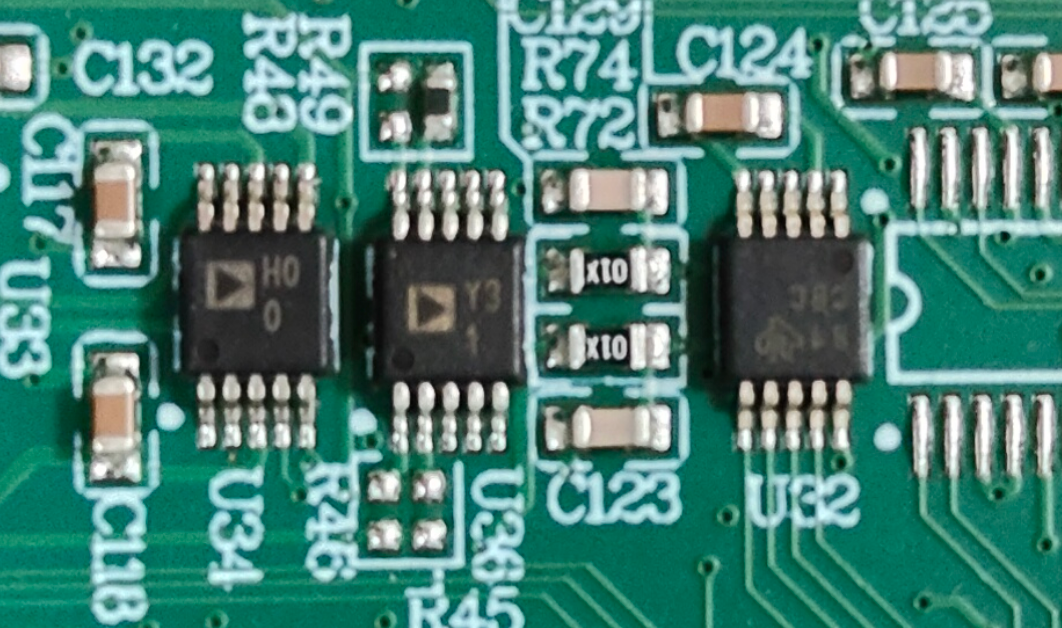

三个小片子
ADI 的不好找:

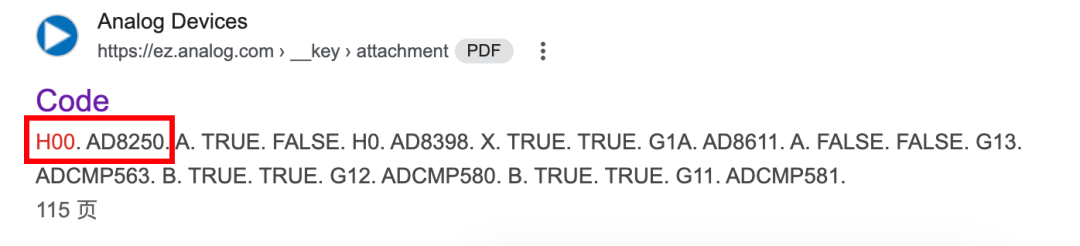

这个是内部的,不好下载,没有权限,但是也算找到了:

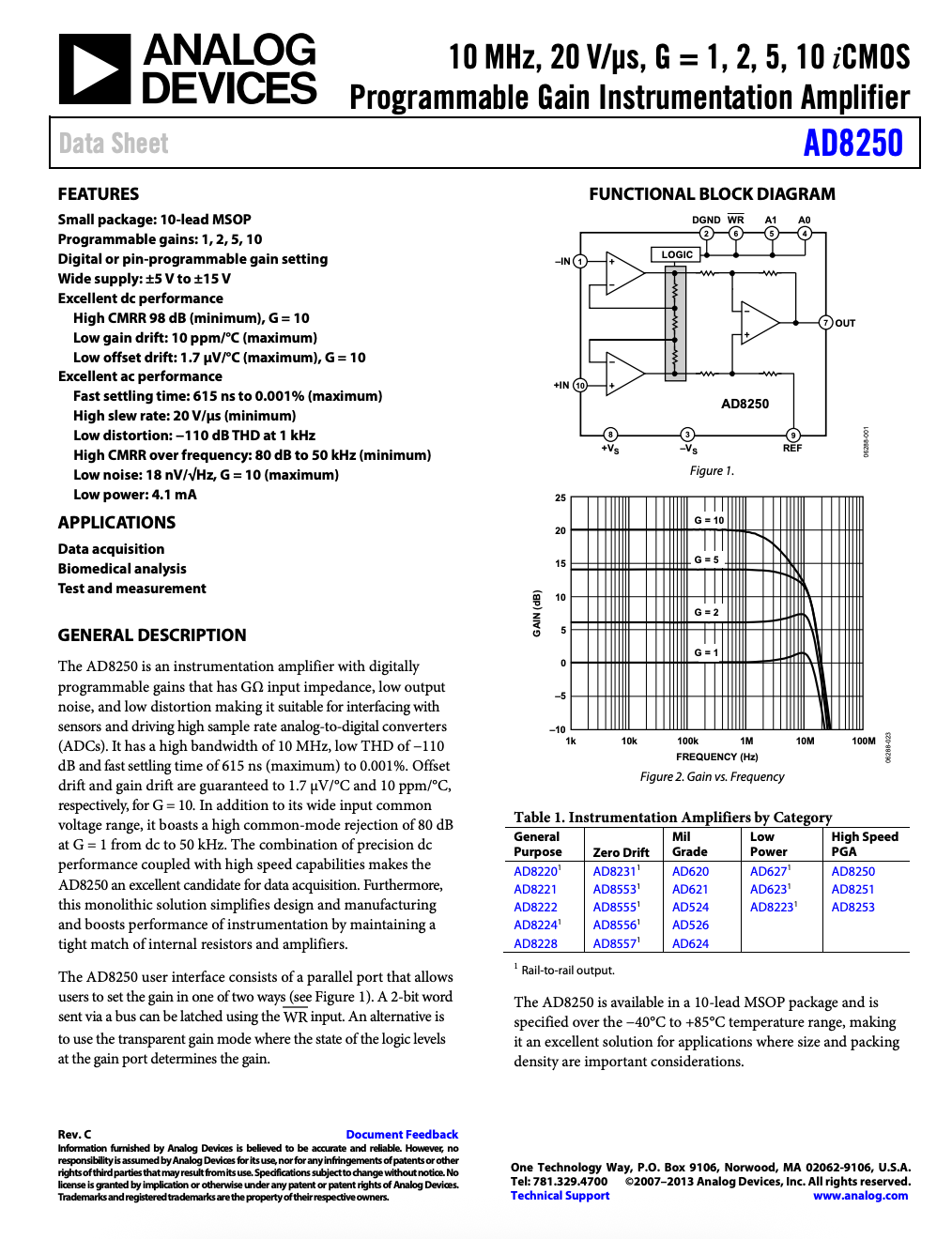

一颗 PGA

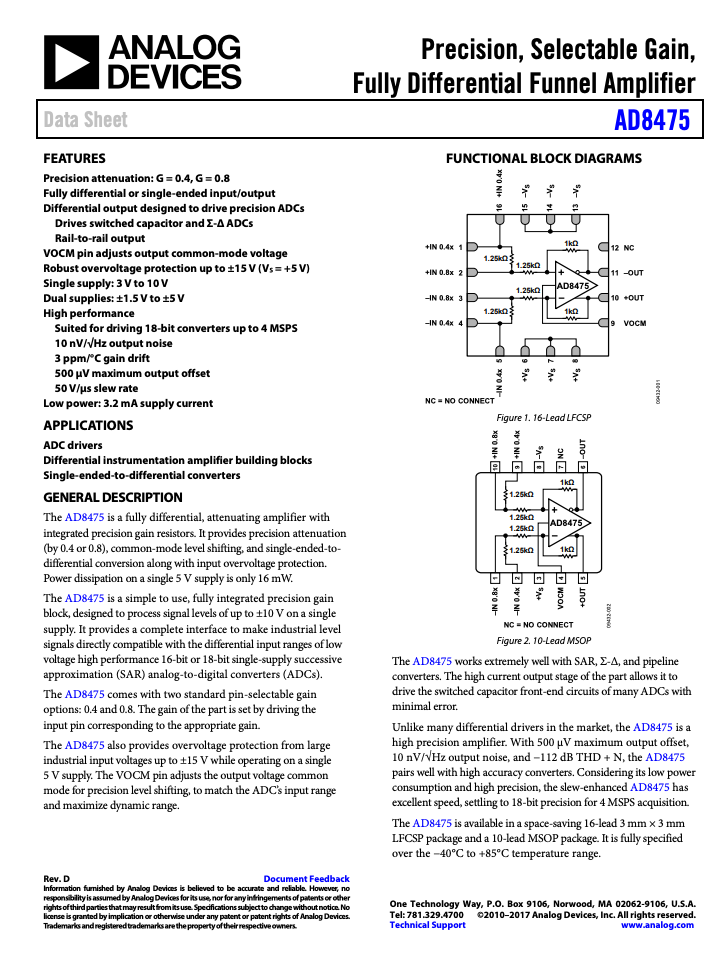

一颗差分 OP,伺候下面的 ADC

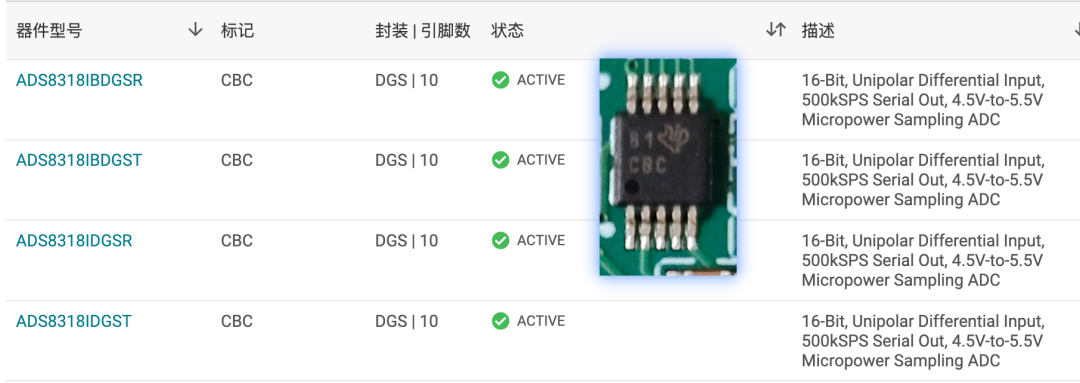

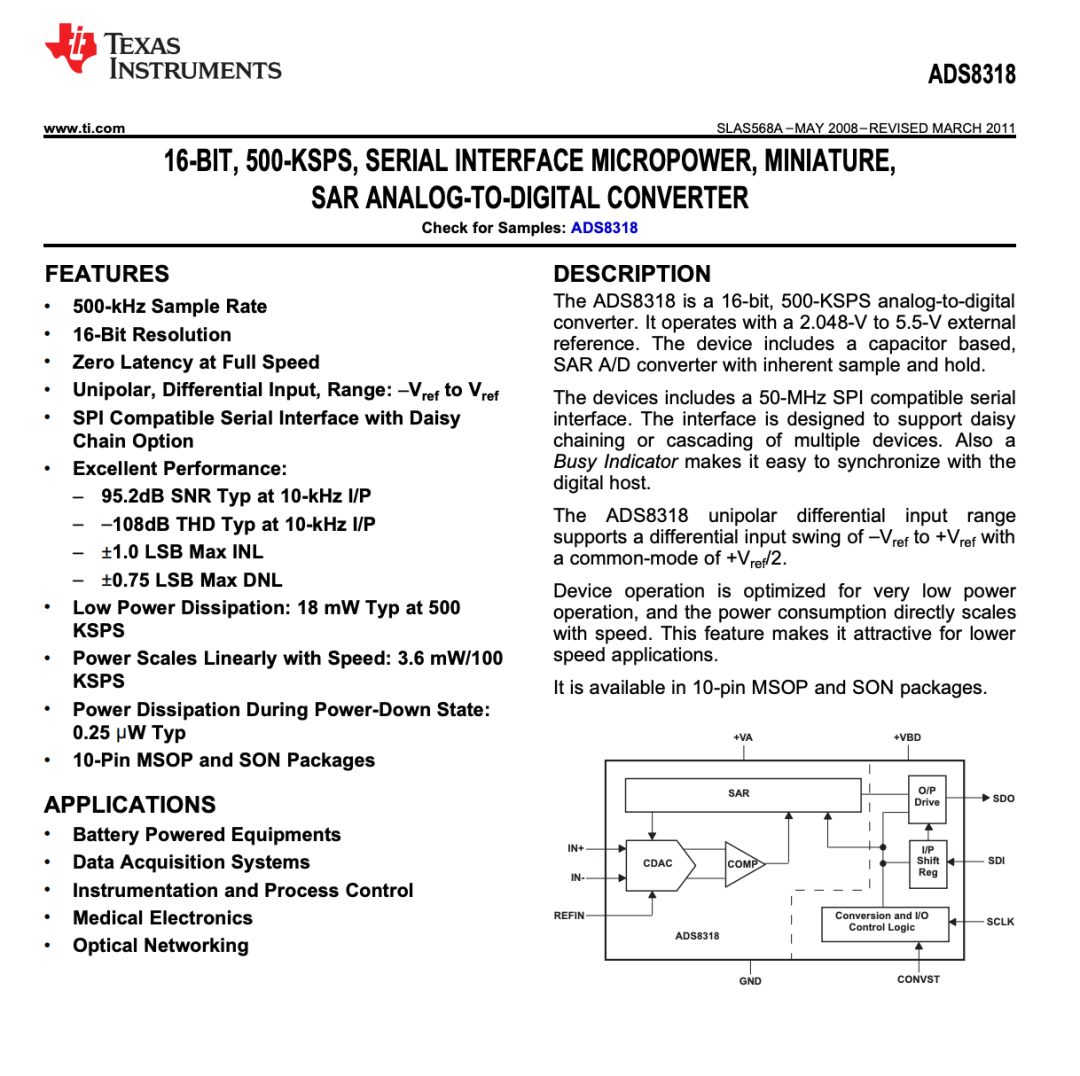

ADC 是 TI 的,一眼就看出来了
和上面的基准在一个锅里面搞一下:

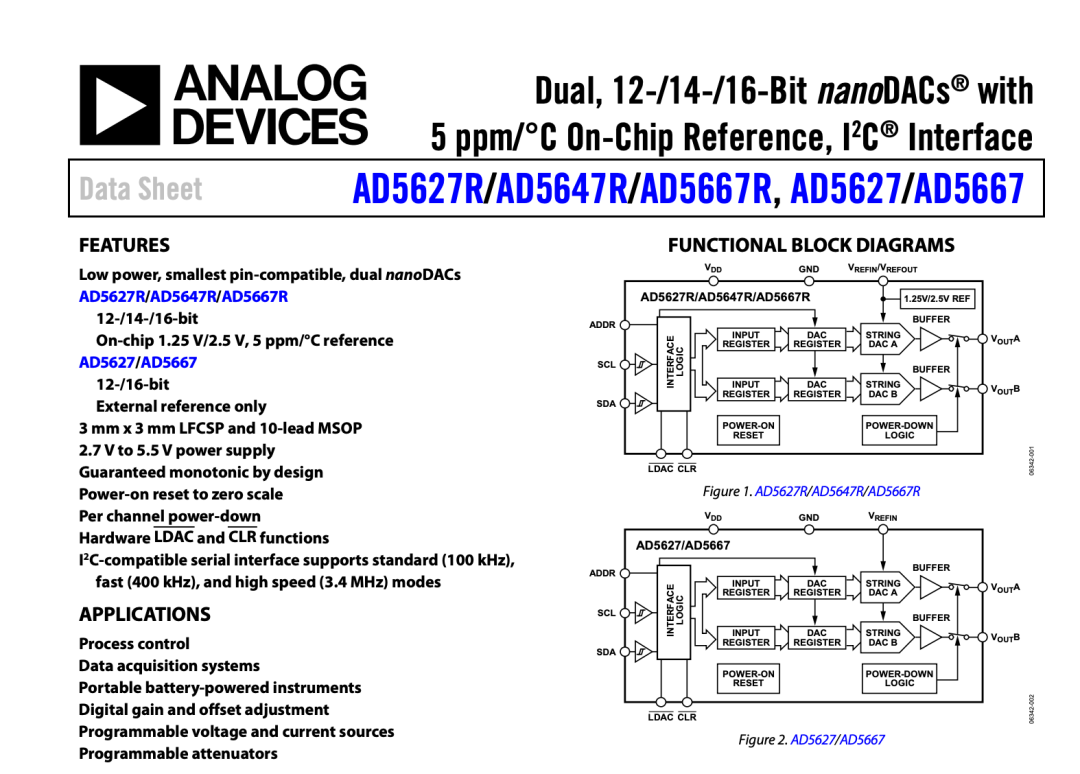

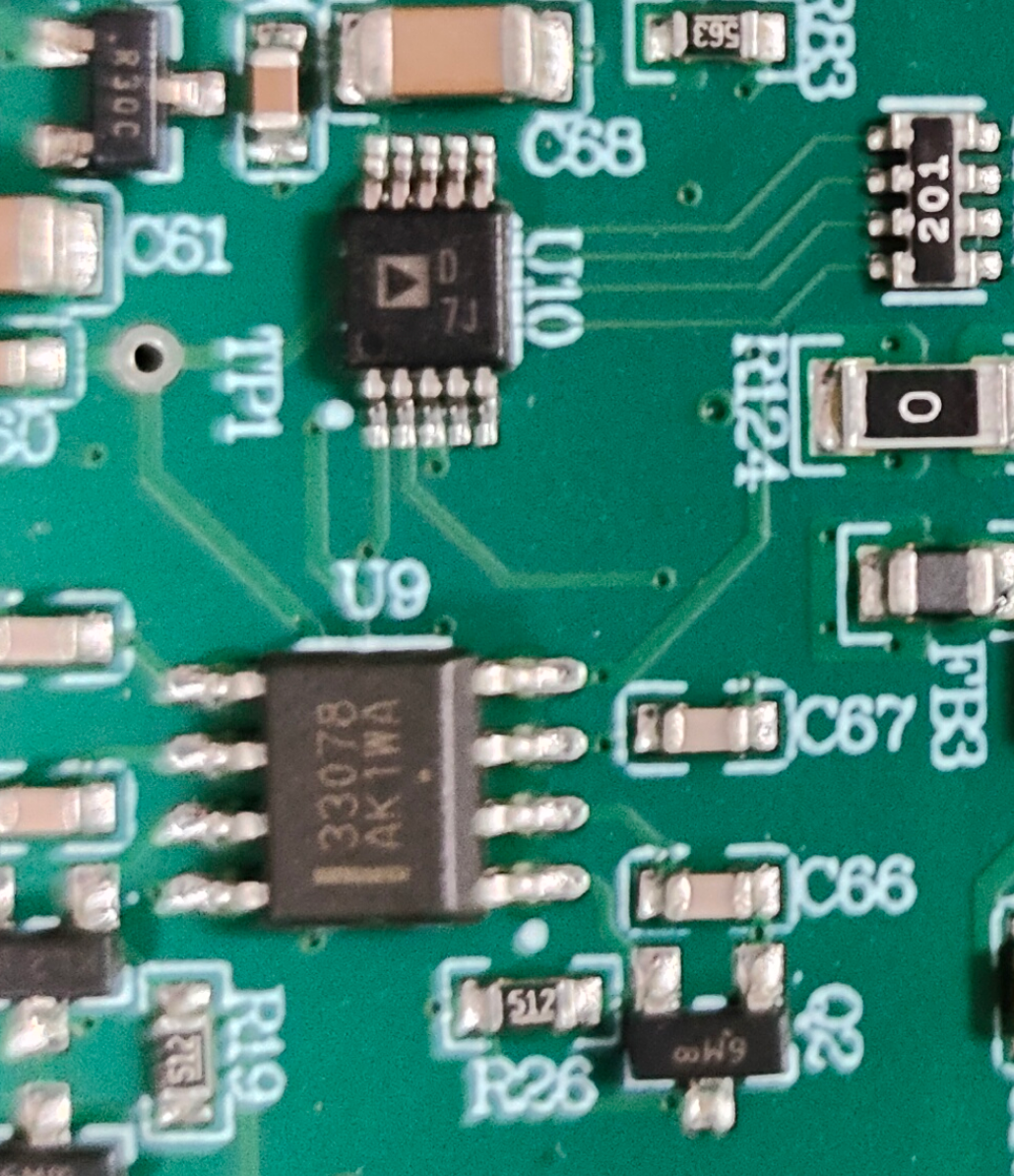

上面 ADI 这颗是一个 DAC,非常贵,70 快捏:

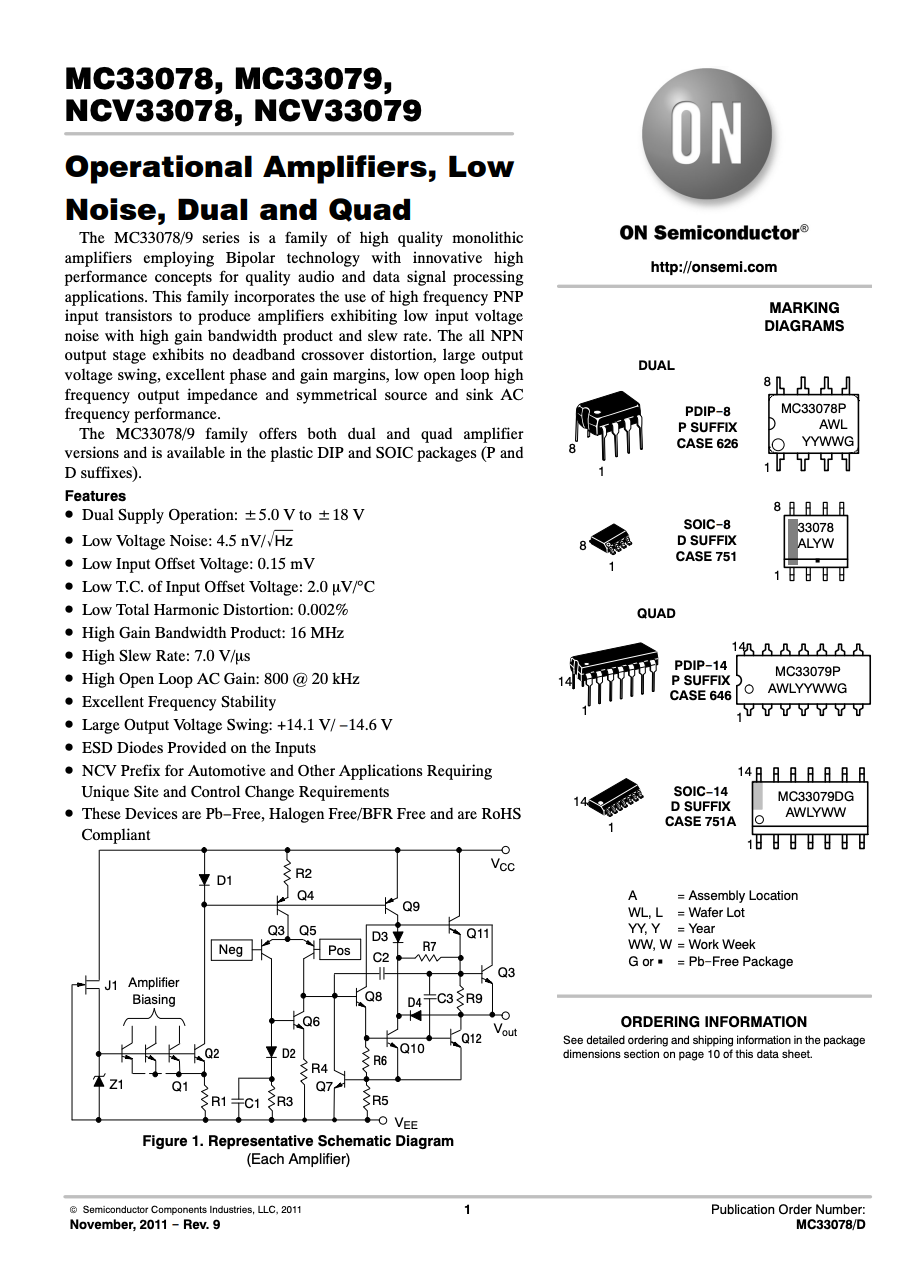

上面是一个安森美的 OP
有点老的样子

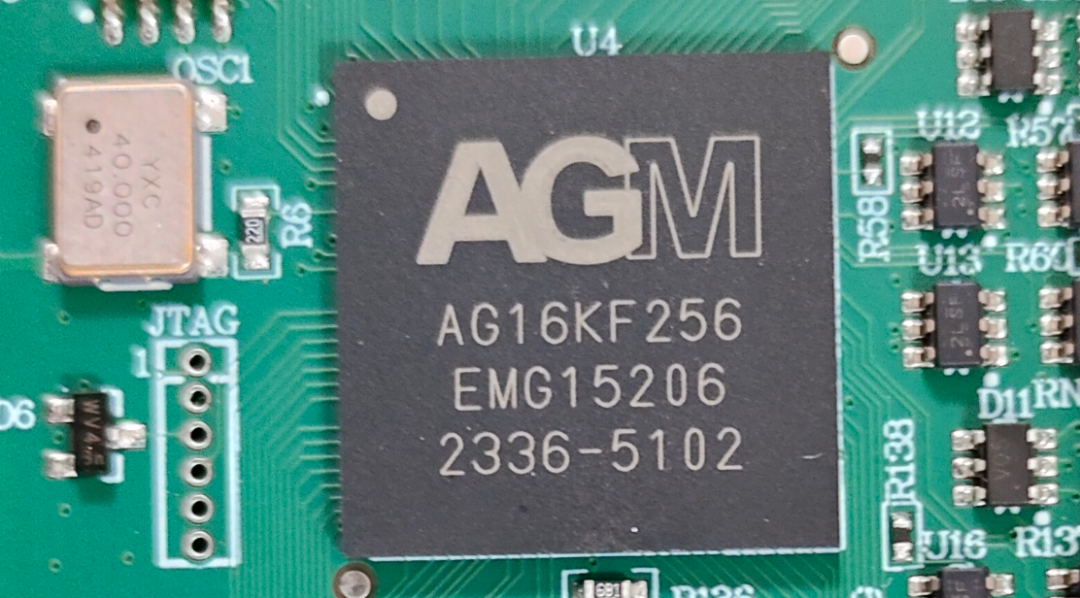

我把主控放后面:

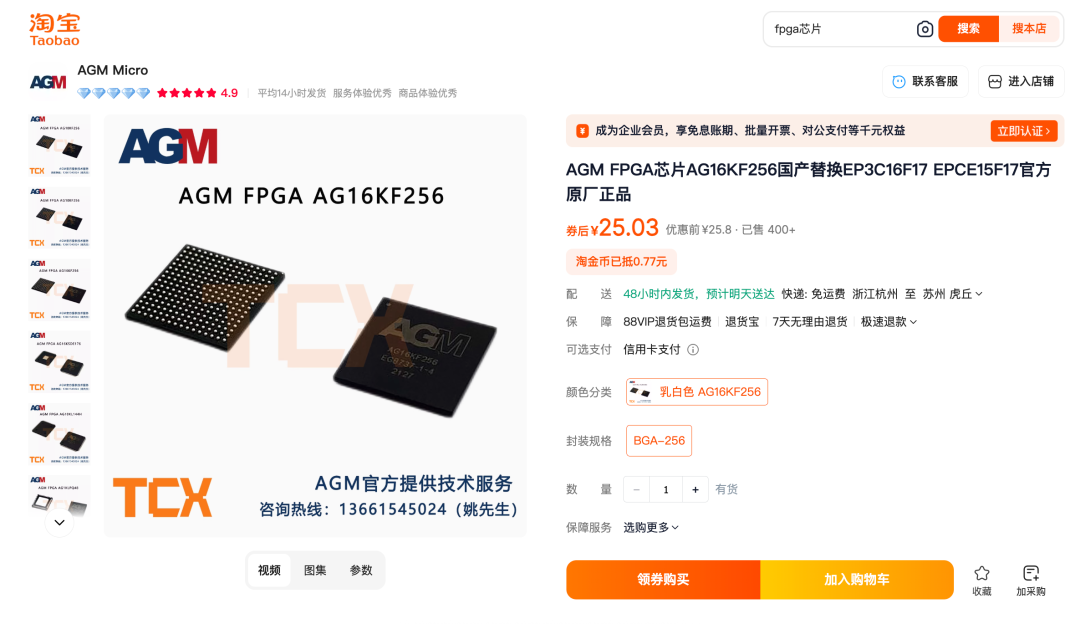

AGM 高兴死了,终于卖出去两块
我是觉得,是普通的 MCU 的 IO 不够,以及有些性能达不到(我好像在说废话)
项目 | 参数 |
---|---|
逻辑资源 | 16K LEs(Slice-based 架构) |
存储资源 | 高达 504 Kbits 的嵌入式 M9K Block RAM |
乘法器资源 | 多达 56 个 18×18 或 2× 9×9 可配置乘法器 |
PLL | 每颗芯片内置 4 个独立 PLL,支持时钟乘除、相位调节 |
I/O 接口 | 支持 LVDS, RSDS, mini-LVDS, LVPECL 等高速差分标准;支持 LVCMOS, LVTTL 等单端标准 |
内存接口 | 支持 DDR/DDR2/QDR II 等外部存储器 |
封装形式 | LQFP-144 / FBGA-256 |
配置方式 | 支持 JTAG, Active Serial(AS)、Passive Serial(PS)等方式 |
支持远程更新 | 支持“双启动(Dual-boot)”机制 |
电源工作电压 | 核心电压 VCCINT = 1.2V,I/O 电压 1.5V/1.8V/2.5V/3.3V 可选 |
Alter 的日子听说不好过
靠下的部分有些小芯片,感觉是一些运放,来伺候 DAC 的,看不清了,然后 USB 是赛普拉斯的。
软件可以做的不是那么好。。。不过硬件我觉得是挺好的,就这样吧~散会(PS:谁拆机的东西愿意展示也可以联系我)
