hysAnalyser 从MPEG-TS导出ES功能说明

原创
作者头像
hybase
修改2025-05-17 13:39:47
修改2025-05-17 13:39:47
1600
举报
文章被收录于专栏:ts流分析ts流分析flvAnalyser

摘要

hysAnalyser 是一款特色的 MPEG-TS 数据分析工具。本文主要介绍了 hysAnalyser 从MPEG-TS 中导出选定的 ES 或 PES 功能(版本v1.0.003),以便用户知悉和掌握这些功能,帮助分析和解决各种遇到ES或PES相关的实际问题。hysAnalyser 支持主流的MP1/MP2/AAC/AC3/E-AC3,MPEG-1/2/4,H.264/AVC、H.265/HEVC等,另外工具还支持 H.266/VVC, AVS2, AVS3等编码格式。

本文提供了H.265/HEVC,AVS3,H.266/VVC等ES导出之后,结合flvAnalyser 分析ES的案例。

关于 hysAnalyser 的详细介绍,感兴趣的网友可以参考以下地址

  1. 软件发布 https://zhuanlan.zhihu.com/p/1902174484636631934
  2. 腾讯云-flvAnalyser综述
  3. 腾讯云-hysAnalyser综述

软件官方地址

Github地址:https://github.com/zymill/hysAnalyser

功能和导出样例

1.PES导出指引

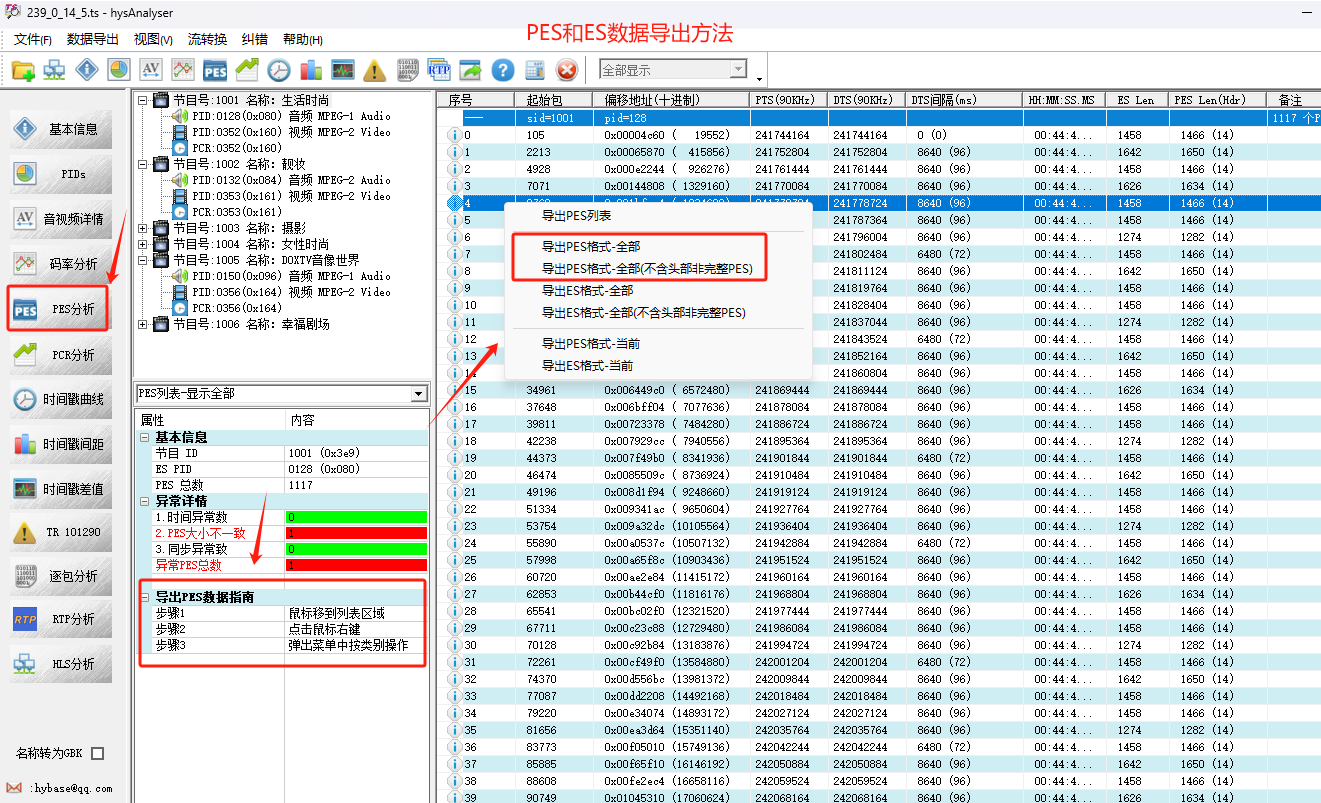

任务启动成功后,切入PES列表界面,如下图所示,可以进行ES或PES数据的导出。

支持类别:

  • 导出PES列表
  • 导出PES格式-全部
  • 导出PES格式-全部(不含头部非完整PES)
  • 导出ES格式-全部
  • 导出ES格式-全部(不含头部非完整PES)
  • 导出PES格式-当前
  • 导出ES格式-当前

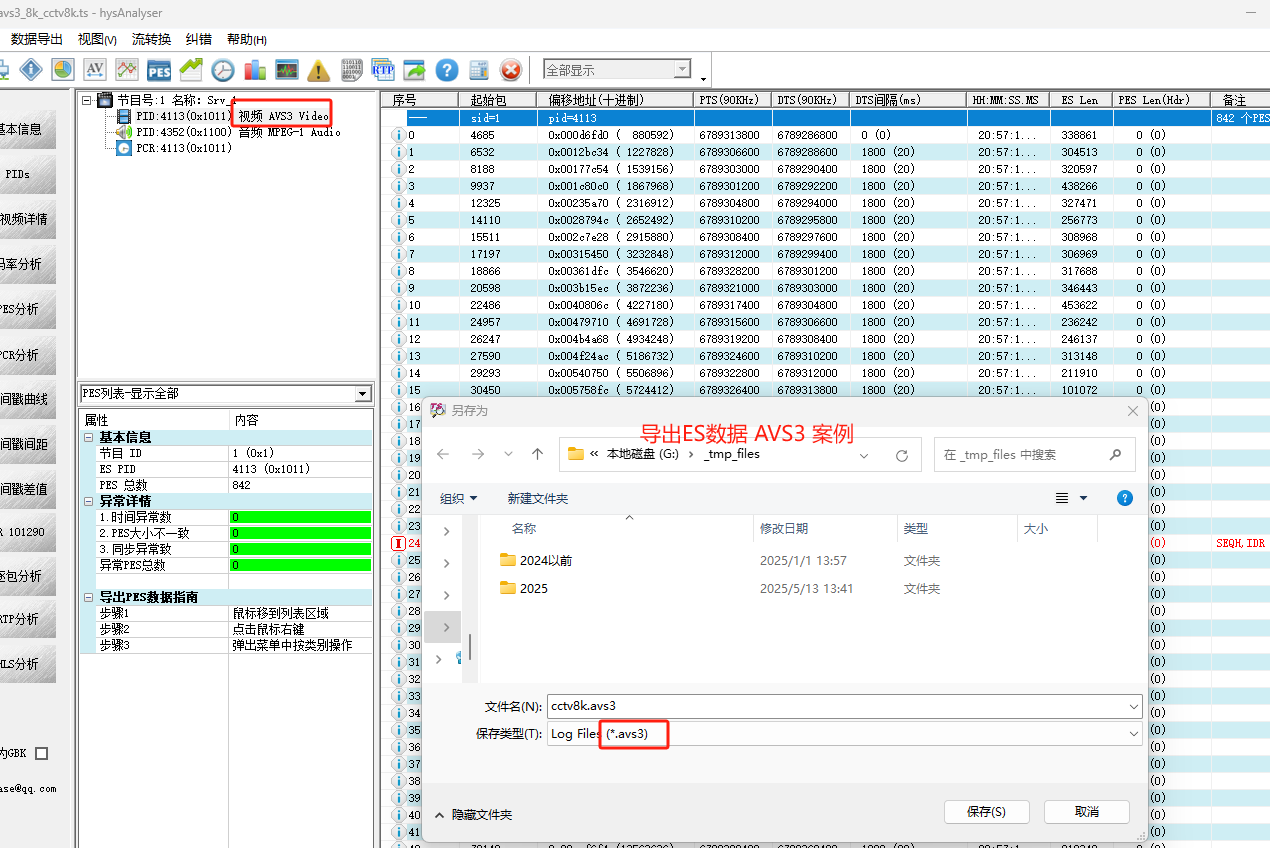

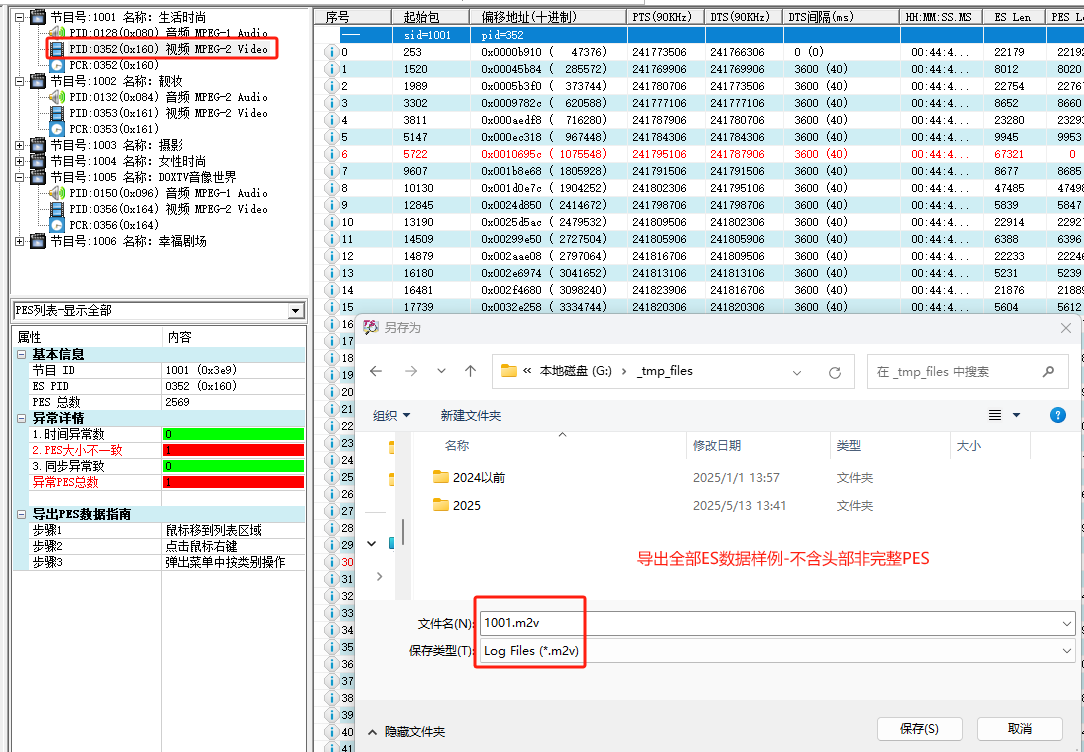

2.点击菜单后选择输出文件

文件后缀说明:

  • MPEG-2 视频建议 m2v
  • MPEG-4 视频建议 m4v
  • H.264视频建议 h264
  • H.265视频建议 h265
  • H.266/VVC 视频建议 vvc
  • MPEG1 Audio Layer I 建议 mp1
  • MPEG1-Audio Layer II 建议 mp2
  • MPEG1-Audio Layer III 建议 mp3
  • AVS2 视频建议 avs2
  • AVS3 视频建议 avs3
  • AC3建议 ac3
  • EAC3建议 eac3

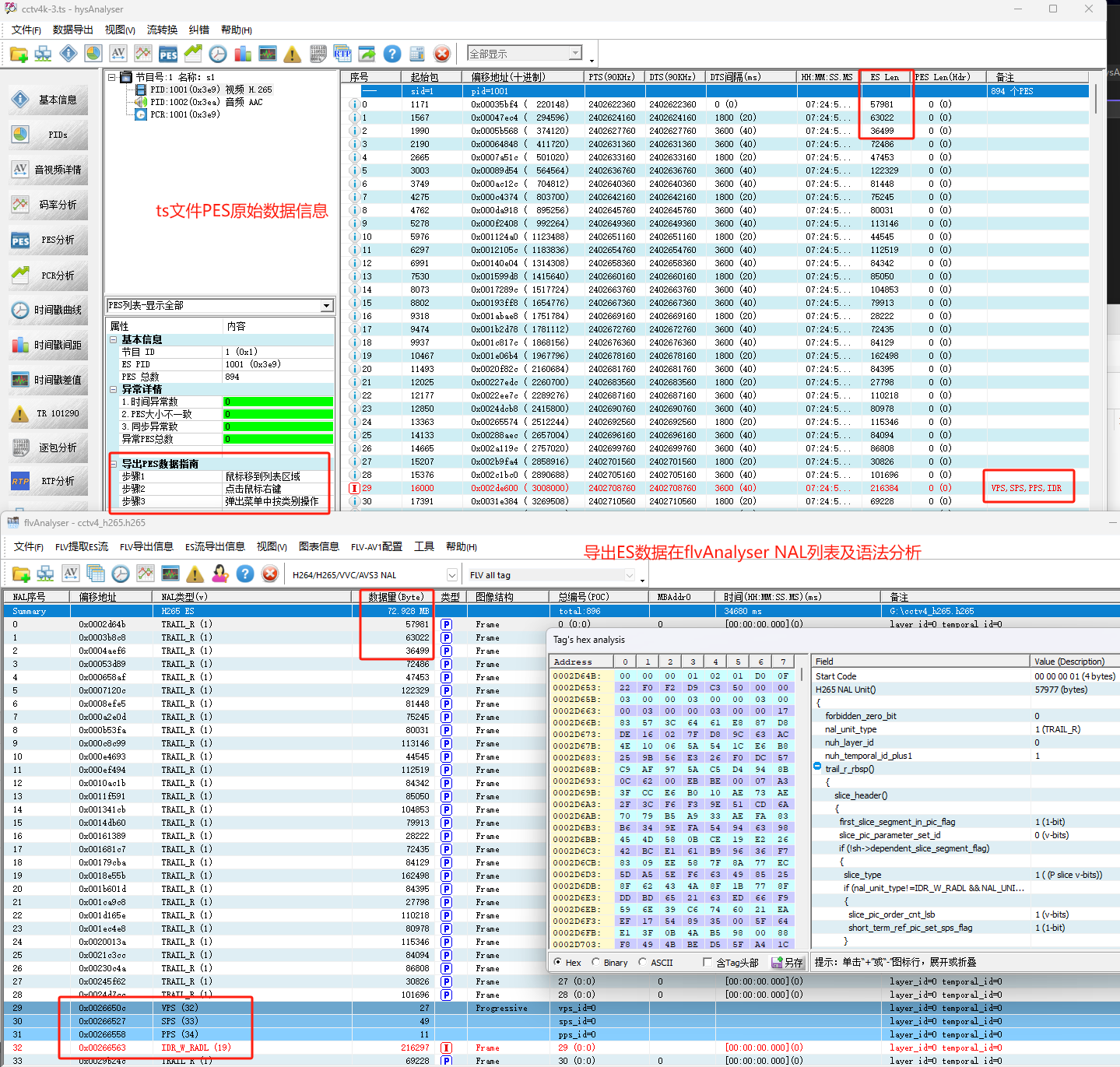

3.H265/HEVC案例

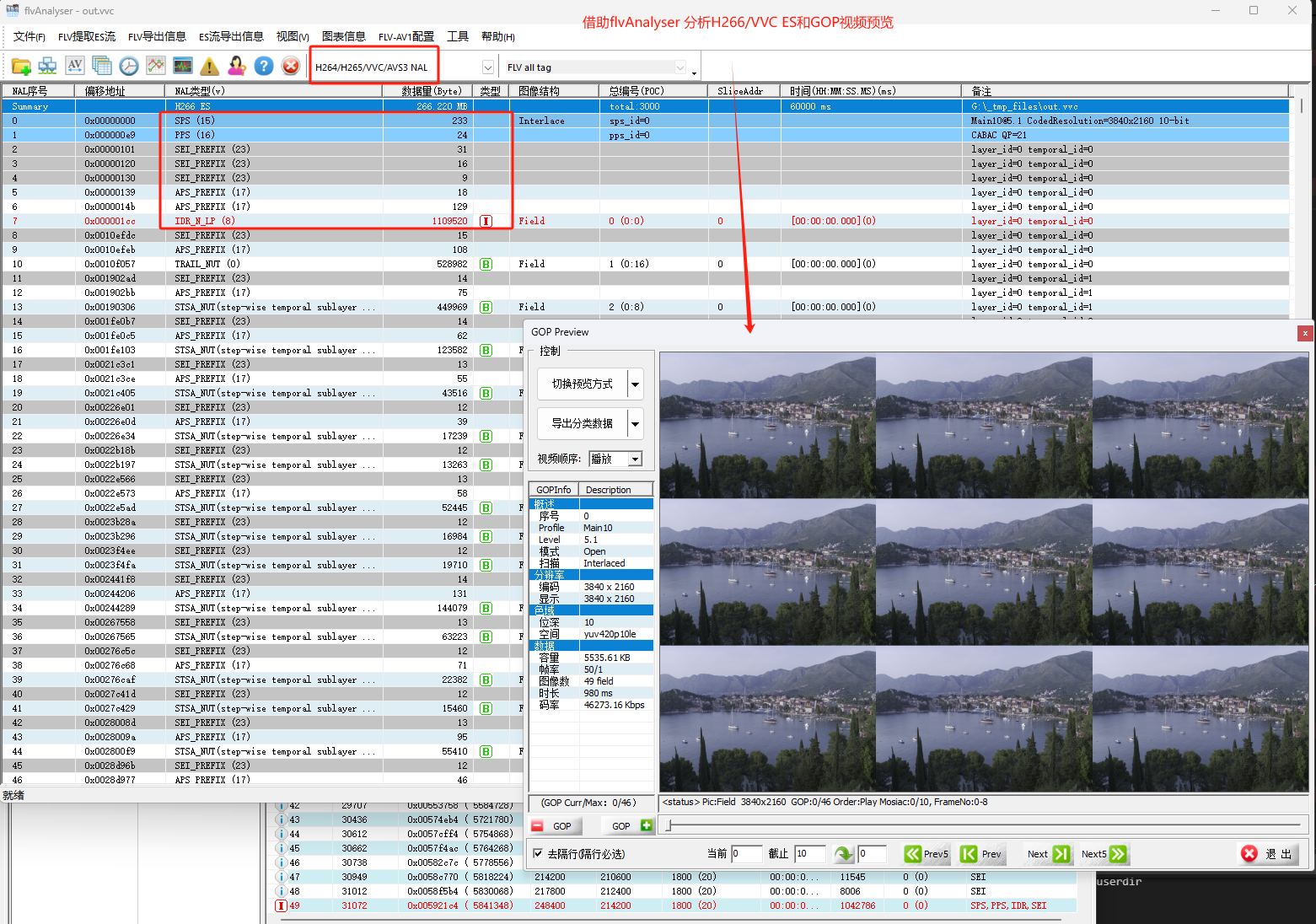

导出H265的ES数据之后,可以借助 flvAnalyser 工具,对ES进行详细分析和差错。

  • Nal unit 列表详情
  • Picture 列表详情
  • GOP 列表和视频预览等 (如图所示)

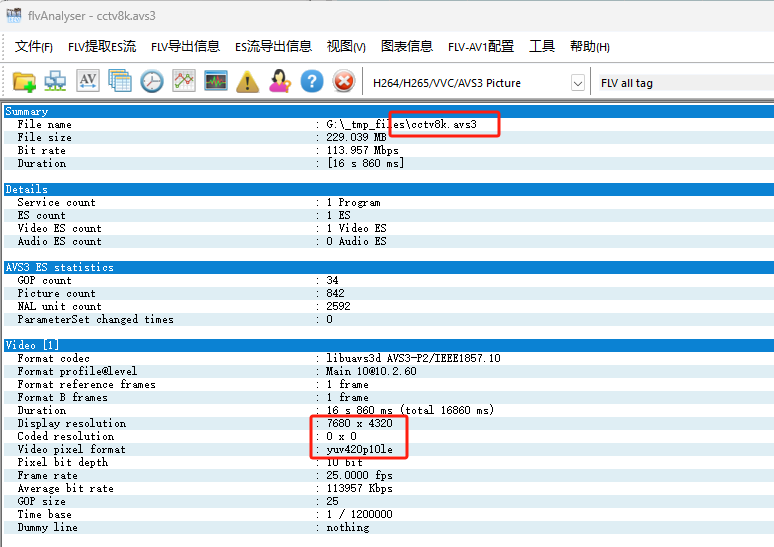

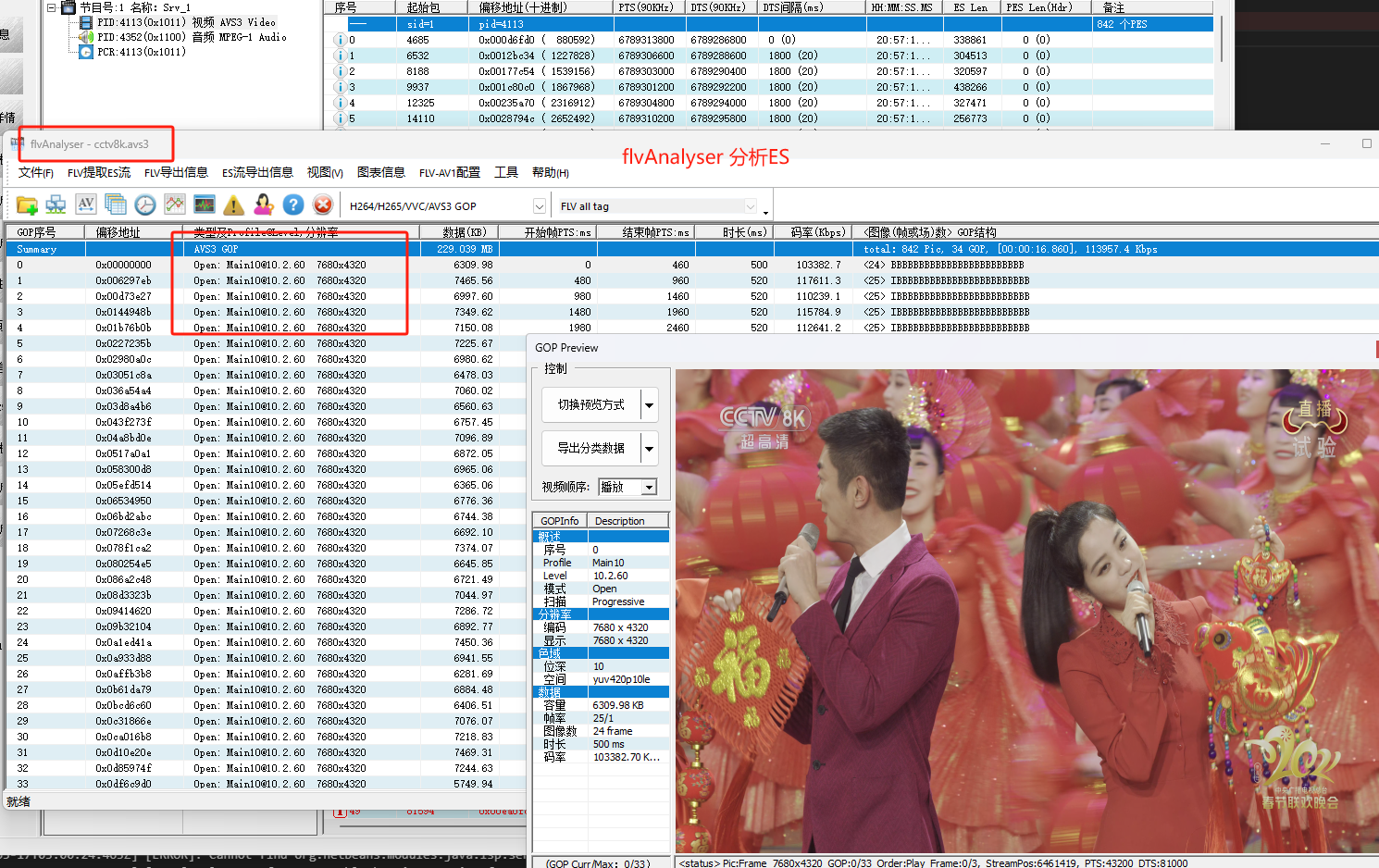

4.AVS3案例

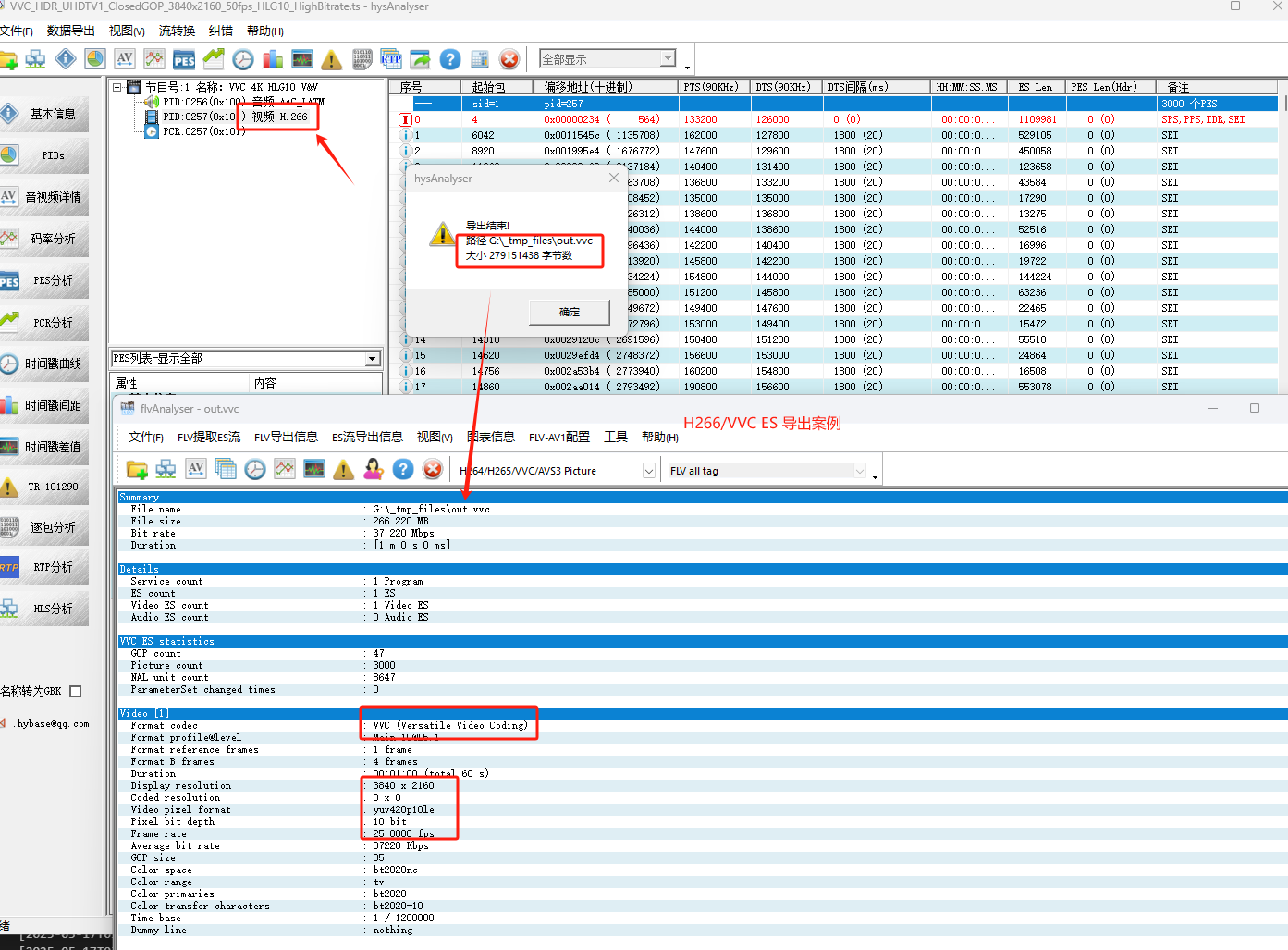

5.H266/VVC案例

6.音频导出(AAC为例)

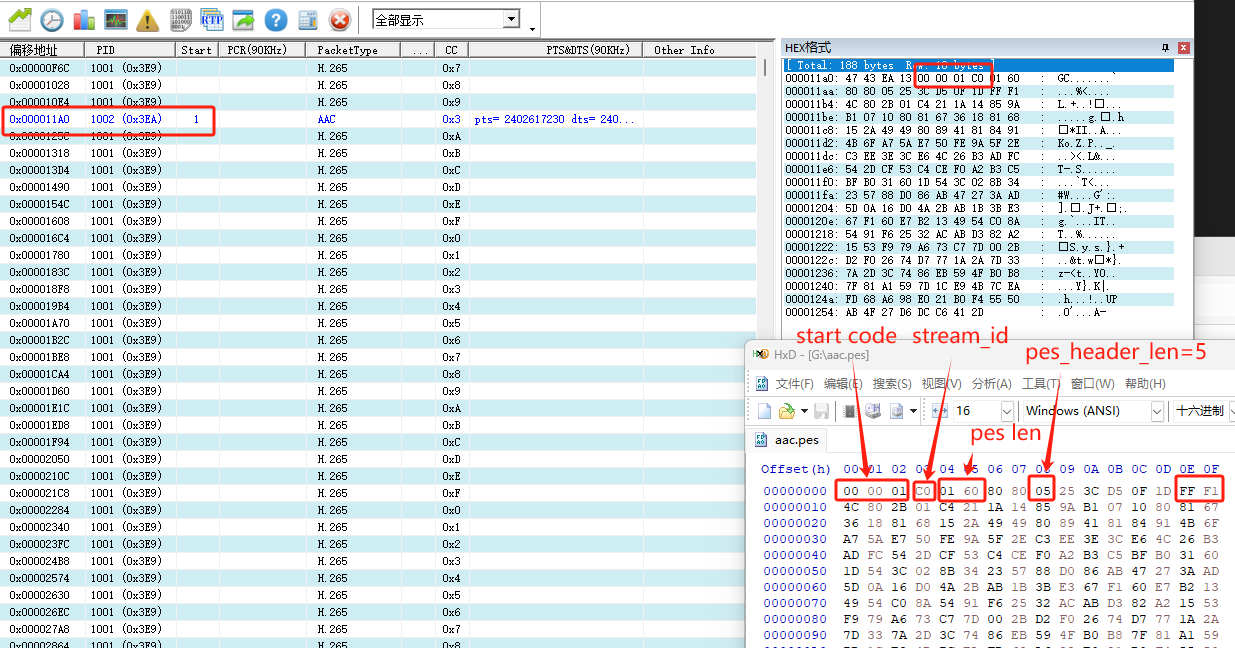

PES案例如图所示,主要和PES起始码,Stream ID,PES长度,PES头部长度等参数相关。

7.PES列表导出

PES列表导出到文件,方便数据分享和对比。

代码语言:bash
复制
Author : hybase@qq.com (qq: 23207689)
Date   : 2025-05-17 08:54:43
===== [Start] =====

文件名称: G:\_tmp_todelete_30days\cctv4k-3.ts
节目ID  : 1
ES PID  : 1001(0x3E9)
格式类型: 视频 H.265
PES总数 : 894

序号         |  起始包序号        | 偏移地址                        |  PTS                DTS(90KHz)                | DTS间隔 (ms)                 | HH:MM:SS.MS       | ES len          | PES Len(Hdr)

idx=       0 | pkt_idx=      1171 | addr= 0x00035bf4 (      220148) | pts=    2402622360  dts=   2402622360 (90KHz) | dts_dlt=          0 (       0) | age= 07:24:55.804 | es_len=   57981 | pes_len(Hdr)=       0 (0) |
idx=       1 | pkt_idx=      1567 | addr= 0x00047ec4 (      294596) | pts=    2402624160  dts=   2402624160 (90KHz) | dts_dlt=       1800 (      20) | age= 07:24:55.824 | es_len=   63022 | pes_len(Hdr)=       0 (0) |
idx=       2 | pkt_idx=      1990 | addr= 0x0005b568 (      374120) | pts=    2402627760  dts=   2402627760 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:55.864 | es_len=   36499 | pes_len(Hdr)=       0 (0) |
idx=       3 | pkt_idx=      2190 | addr= 0x00064848 (      411720) | pts=    2402631360  dts=   2402631360 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:55.904 | es_len=   72486 | pes_len(Hdr)=       0 (0) |
idx=       4 | pkt_idx=      2665 | addr= 0x0007a51c (      501020) | pts=    2402633160  dts=   2402633160 (90KHz) | dts_dlt=       1800 (      20) | age= 07:24:55.924 | es_len=   47453 | pes_len(Hdr)=       0 (0) |
idx=       5 | pkt_idx=      3003 | addr= 0x00089d54 (      564564) | pts=    2402636760  dts=   2402636760 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:55.964 | es_len=  122329 | pes_len(Hdr)=       0 (0) |
idx=       6 | pkt_idx=      3749 | addr= 0x000ac12c (      704812) | pts=    2402640360  dts=   2402640360 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:56.004 | es_len=   81448 | pes_len(Hdr)=       0 (0) |
...(节选部分)

参考地址

  1. 软件发布 https://zhuanlan.zhihu.com/p/1902174484636631934
  2. 腾讯云-flvAnalyser综述
  3. 腾讯云-hysAnalyser综述
