一、硬件厂商的MIB文档是什么？

1. MIB的本质：设备的”数据字典”

• MIB（Management Information Base） 是SNMP协议的核心数据库，定义了设备中所有可通过SNMP管理的数据对象（OID）及其属性：
  • 数据类型（如整数、字符串、计数器）
  • 读写权限（Read-Only/Read-Write）
  • 描述信息（如”CPU温度”的单位是摄氏度）
• 厂商MIB文档 = 设备支持的OID清单 + 详细说明，相当于设备的”使用说明书”。

2. 为什么需要MIB文件？

• 解决OID可读性问题： 1.3.6.1.2.1.1.5.0 → 通过MIB解析为人类可读的sysName.0（设备名称）。
• 确保兼容性：不同厂商的设备通过标准MIB（如MIB-II）提供统一接口。

3. 典型MIB文件内容结构

-- 华为AR2200的MIB片段示例（文本格式）--
sysName OBJECT-TYPE
    SYNTAX      DisplayString (SIZE (0..255))
    MAX-ACCESS  read-write
    STATUS      current
    DESCRIPTION "设备名称，可修改"
    ::= { system 5 }  -- 等价于1.3.6.1.2.1.1.5

4. 如何获取MIB文件？

• 厂商官网下载：华为/思科等厂商的”技术支持→下载中心”通常提供。
• 设备内置：通过SNMP命令snmpwalk可提取部分MIB信息。
• 标准MIB库：IETF定义的通用MIB（如RFC1213-MIB）通常内置在网管工具中。

二、OID的百科全书：标准与私有MIB分类

1. 标准MIB（全球通用）

2. 厂商私有MIB（需单独加载）

三、MIB Browser实战教程

1. 工具推荐

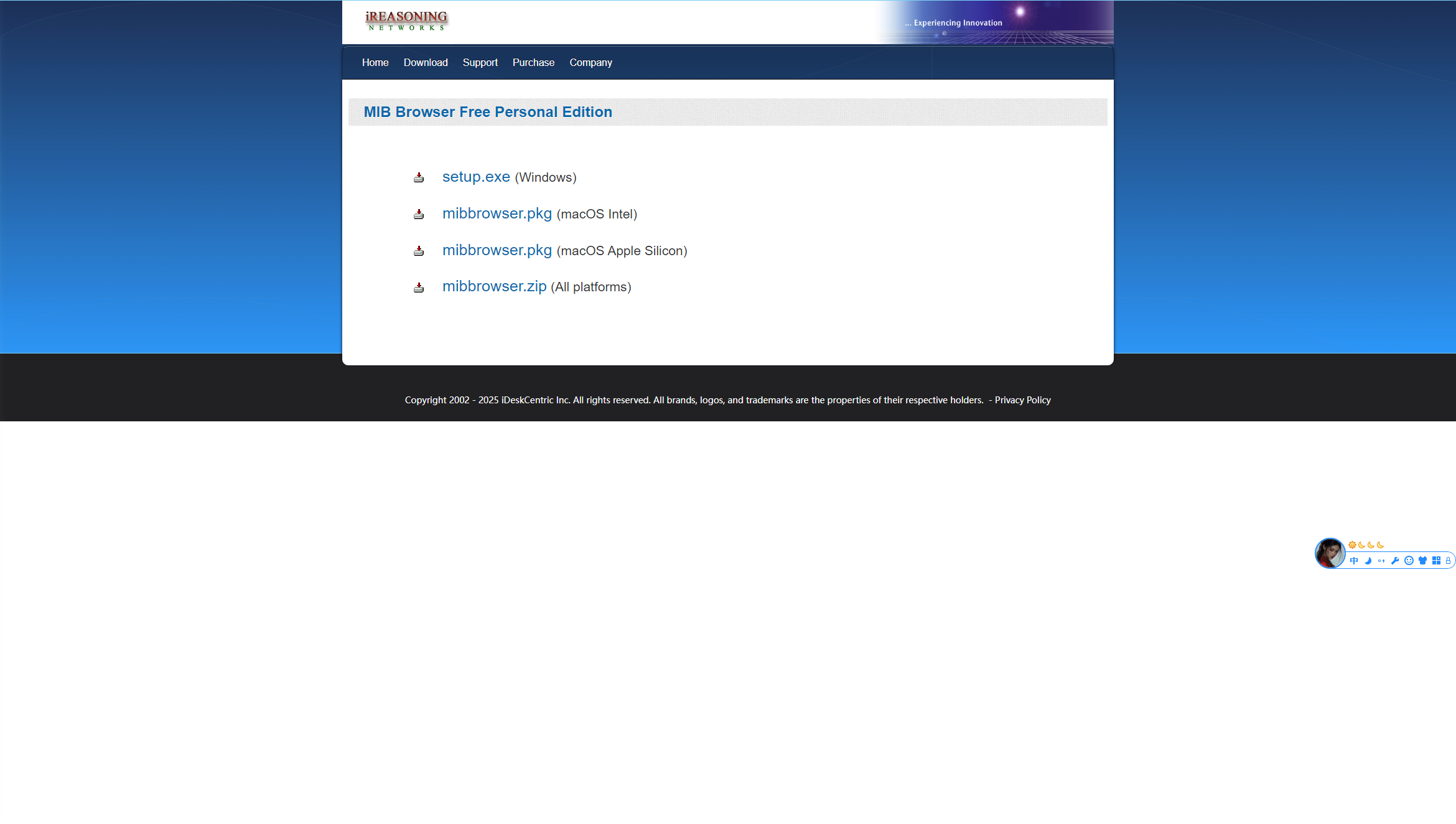

• iReasoning MIB Browser（跨平台，免费版可用）

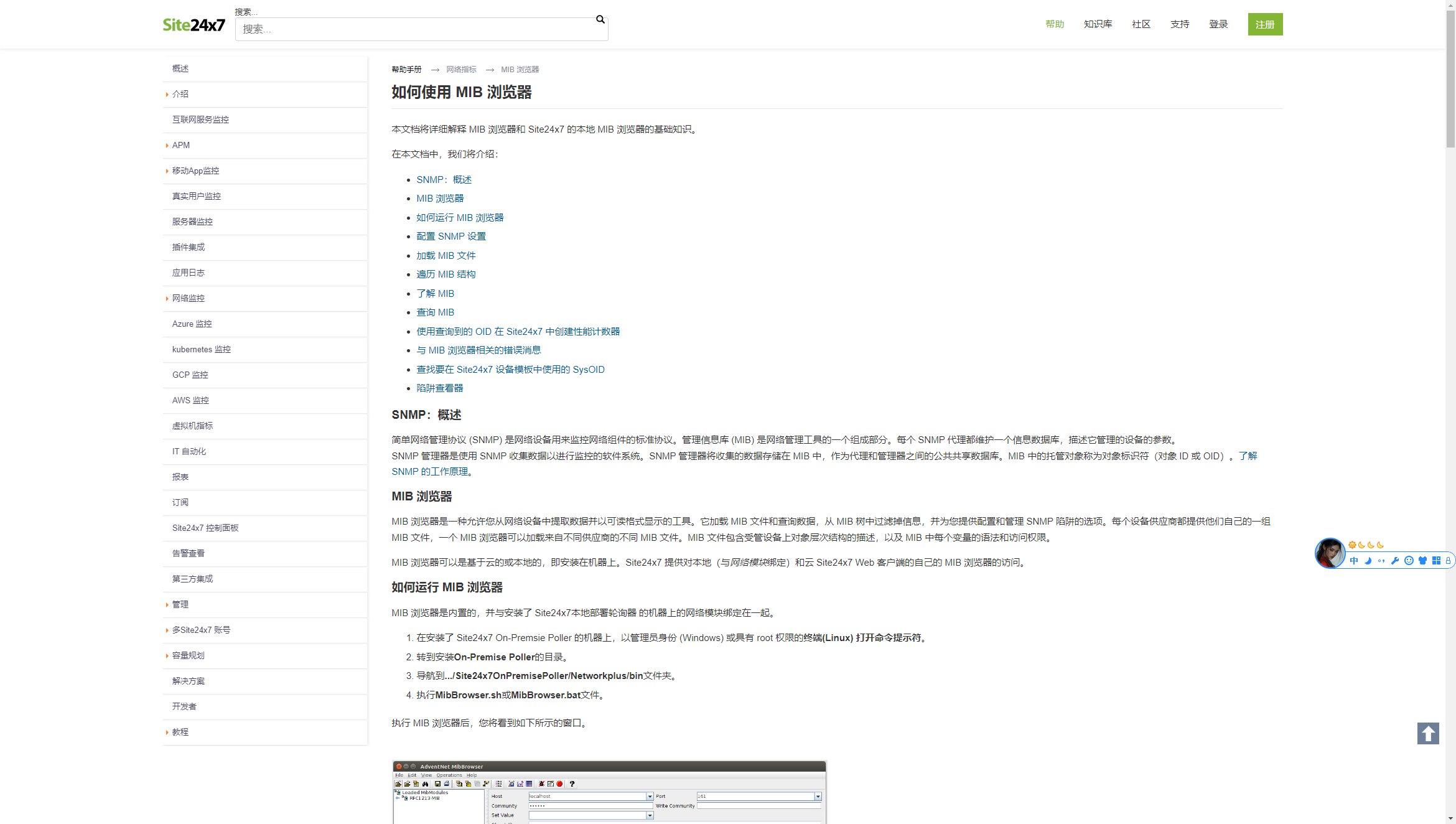

• ManageEngine MIB Browser（集成数据库）
• 命令行工具：snmptranslate（Linux内置）

2. 使用步骤（以iReasoning为例）

步骤1：加载MIB文件

• 点击File → Load MIBs，选择厂商提供的.mib或.txt文件。
• 加载标准MIB库（通常工具已内置）。

步骤2：浏览OID树

• 左侧树形目录展开OID层级，如： iso → org → dod → internet → mgmt → mib-2 → system → sysName
• 双击节点查看详细信息：数据类型、描述等。

步骤3：执行SNMP操作

• GET查询：输入目标设备IP和OID，点击Get获取实时数据。
• WALK遍历：获取整个子树数据（如所有接口状态）。

步骤4：高级功能

• Trap接收：监听设备主动发送的告警（如端口宕机）。
• MIB编译：将文本格式MIB转换为工具可识别的二进制格式。

3. 关键操作示例

# 命令行查询示例（Linux）
snmptranslate -On -IR sysName.0  # 将名字转OID
→ 输出：1.3.6.1.2.1.1.5.0

snmpget -v 2c -c public 192.168.1.1 1.3.6.1.2.1.1.5.0
→ 返回：SNMPv2-MIB::sysName.0 = STRING: "Router-A"

四、常见问题解答

1. 为什么MIB加载失败？

• 文件格式不符：确保是标准.mib或.txt格式。
• 依赖缺失：部分MIB依赖其他基础MIB（如SNMPv2-SMI需先加载）。

2. 如何找到某个功能的OID？

• 方法1：在MIB Browser中搜索关键词（如”temperature”）。
• 方法2：查阅厂商文档的”OID Quick Reference”章节。
