铜缆以太网24-40G-CR4/100G-CR10(八)

40G-CR4/100G-CR10 (C85)

PMA（C83）(三)

C2C XLAUI/CAUI-10（C83A）

概述

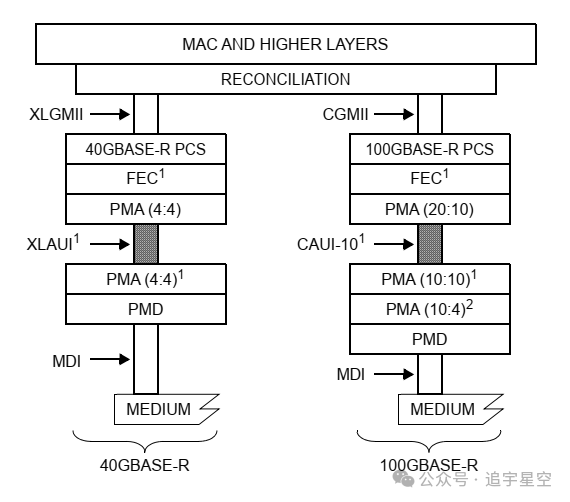

本附录定义了可选的40 Gb/s连接单元接口（XLAUI）和100 Gb/s 10通道连接单元接口的功能和电气特性。下图显示了40 Gb/s的XLGMII、PMA、XLAUI和PMD与100 Gb/s的CGMII、PMA、CAUI-10和PMD之间的关系。

XLAUI/CAUI-10发射机和接收机，而附件83B规定了芯片到模块互连的电气要求。

XLAUI/CAUI-10允许在包括一个连接器的印刷电路板上实现约25厘米的互连距离。CAUI-10的示例应用包括在10通道100Gb/s PMA和10:4 PMA映射元素之间提供物理连接。XLAUI的一个示例应用是为分布在电路板上的40Gb/s以太网系统中的MAC和PHY组件提供通道扩展。

可选的XLAUI/CAUI-10接口具有以下特点：

a） 独立的发送和接收数据路径

b） 低电压摆动差分交流耦合信号

c） 自定时接口

d） 与其他40 Gb/s或100 Gb/s接口共享技术

e） 使用64B/66B编码

以下是XLAUI和CAUI-10的主要概念列表：

a） 可选的XLAUI/CAUI-10接口可以插入IEEE 802.3以太网模型中的PMA层之间，以透明地实现芯片间通信

b） XLAUI分为4条通道，CAUI-10分为10条通道

c） XLAUI/CAUI-10接口是一个并行电气接口，每个通道以10.3125 Gb/s的标称速率运行

XLAUI接口支持40Gb/s数据速率，CAUI-10接口支持100Gb/s数据速率。对于40 Gb/s的应用，数据流应以4个通道呈现。对于100 Gb/s的应用，数据流应以10个通道呈现。数据是64B/66B编码。 40 Gb/s和100 Gb/s应用中每个通道的标称信号速率应为10.3125 Gb/s 。

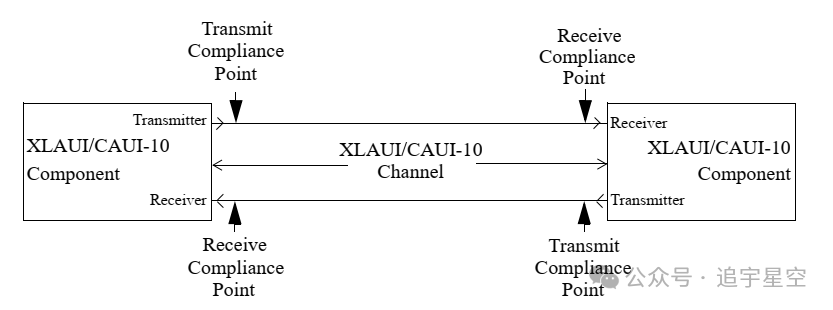

链路框图

电气特性

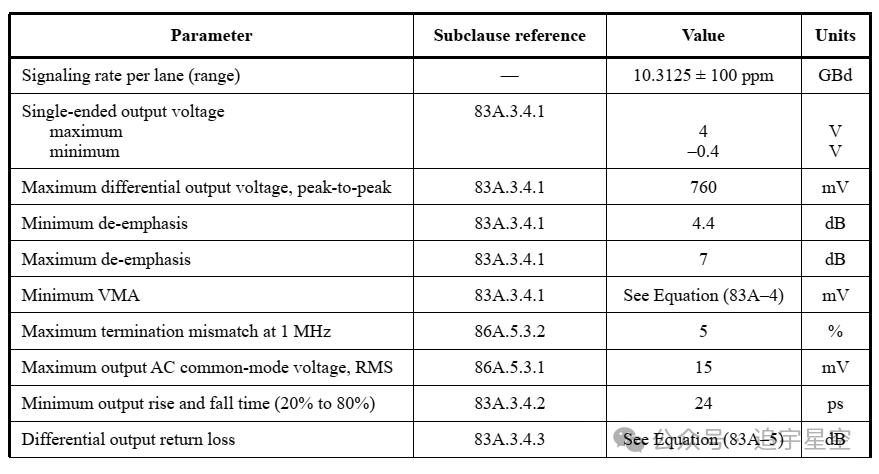

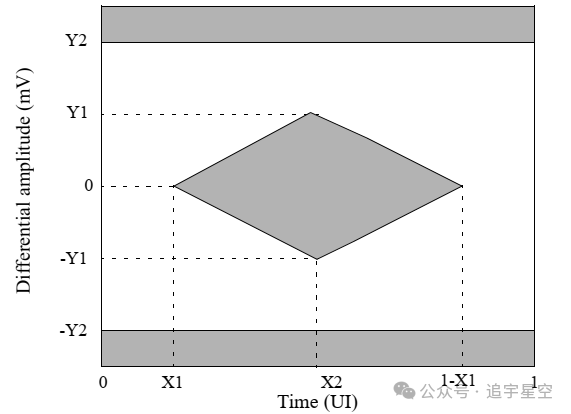

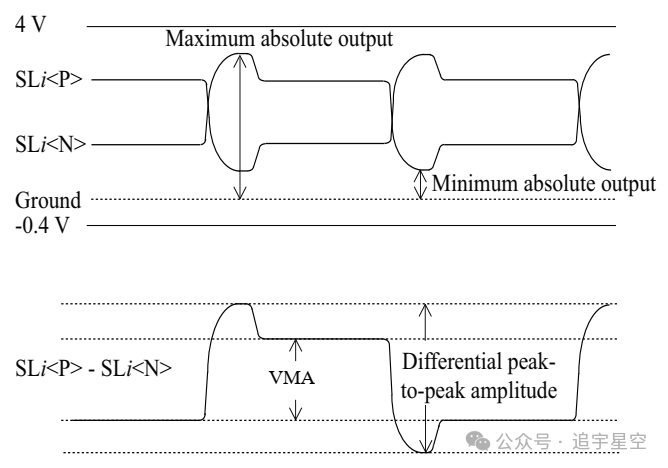

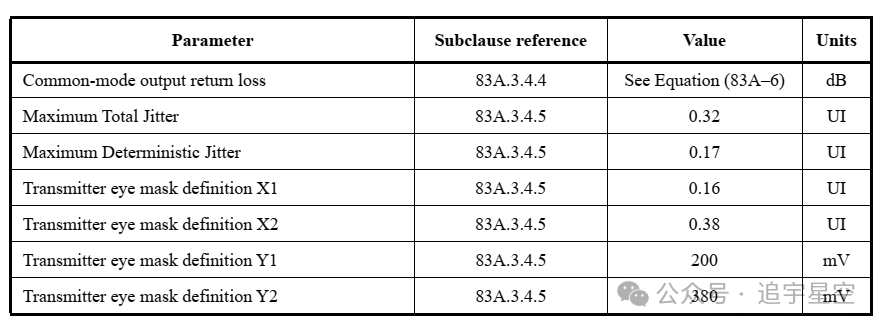

发送方向

接收方向

C2M XLAUI/CAUI-10（C83B）

概述

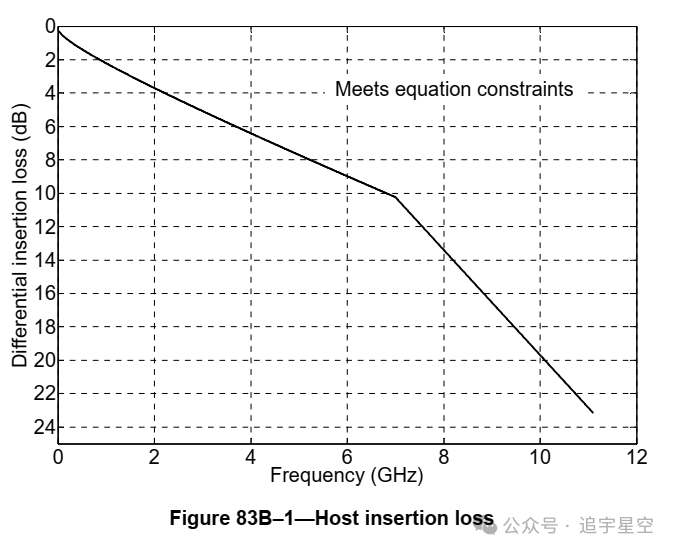

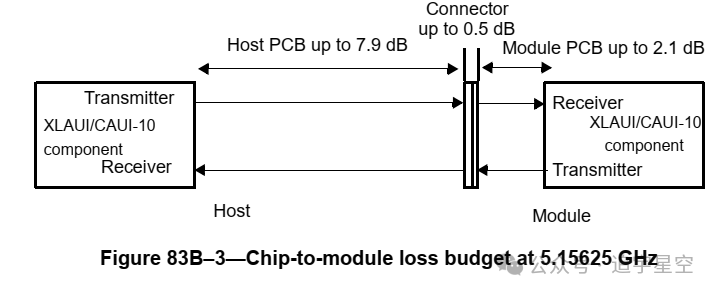

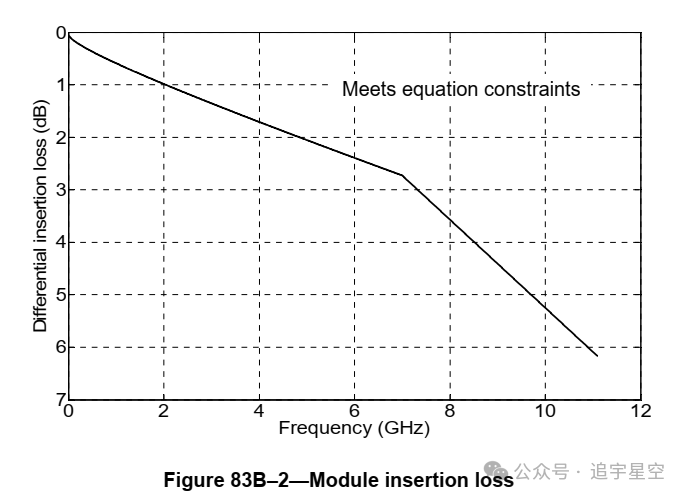

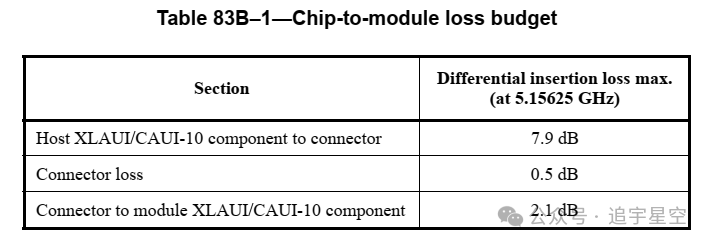

本附录定义了可选芯片到模块40 Gb/s连接单元接口（XLAUI）和100 Gb/s 10通道连接单元接口的功能和电气特性。本附件的目的是为使用XLAUI/CAUI-10接口的可插拔模块应用提供电气特性和相关一致性点，并应使用附件83A中定义的相同数量的通道和信号速率。图83B-3和表83B-1总结了与芯片到模块应用相关的示例差分插入损耗预算。

一致性规范

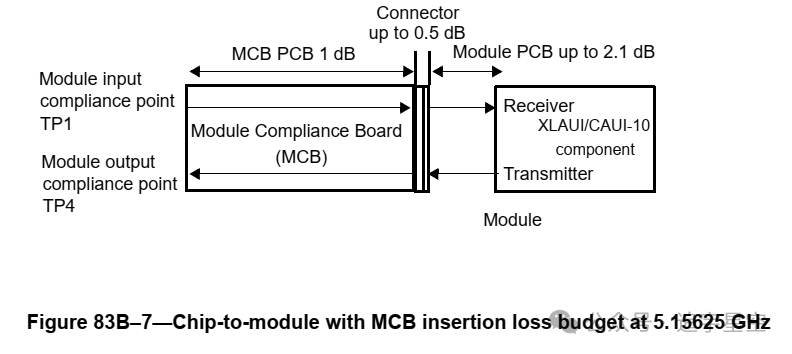

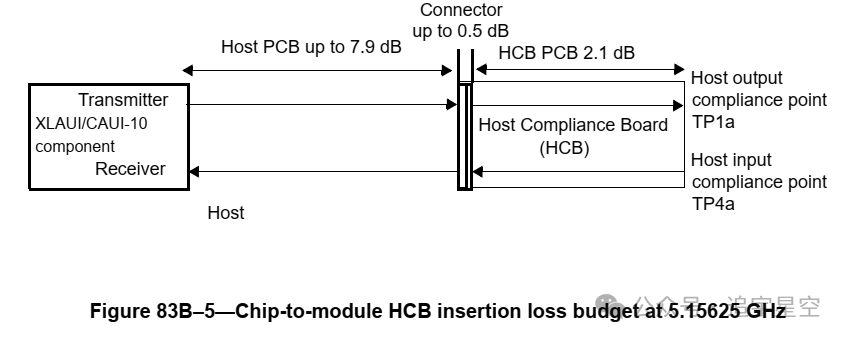

芯片到模块的XLAUI/CAUI-10接口指定了模块连接器周围的一致性点，如图83B-5（HCB）和图83B-7(MCB)所示。定义一致性点以确保主机和模块之间的互操作性。模块兼容板（MCB）用于隔离模块的特性(将被测试的模块的电信号通过MCB引出)，主机兼容板（HCB）用于隔离主机的特性(将被测试的主机的电信号通过HCB引出)。图83B-5和图83B-7包括在5.15625 GHz下与HCB和MCB相关的损耗。

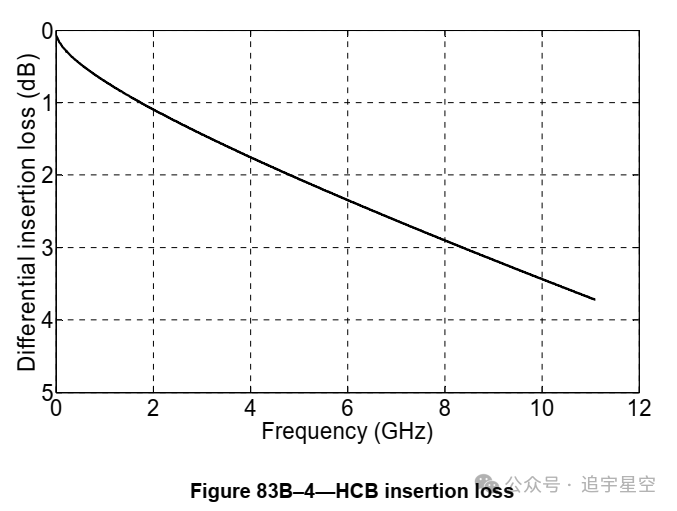

HCB PCB的参考差分插入损耗如图83B-4所示。实际HCB的插入损耗和参考插入损耗之间的差异的影响将在测量中加以考虑。

主机侧进行一致性测试需要通过一块HCB PCB测试工具将待测信号（TP1a和TP4a）引出到测试仪。Host为DUT。

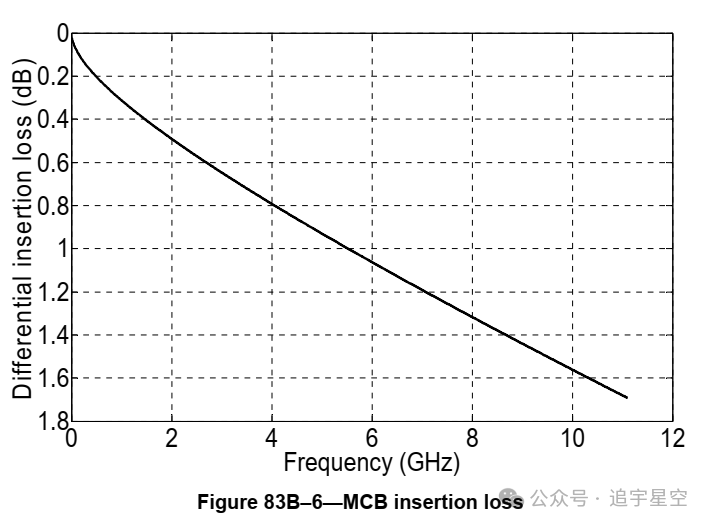

MCB PCB的参考差分插入损耗如图83B-6所示。实际MCB的插入损耗和参考插入损耗之间的差异的影响将在测量中加以考虑。

模块侧进行一致性测试需要通过一块MCB PCB测试工具将待测信号（TP1和TP4）引出到测试仪。Module为DUT。

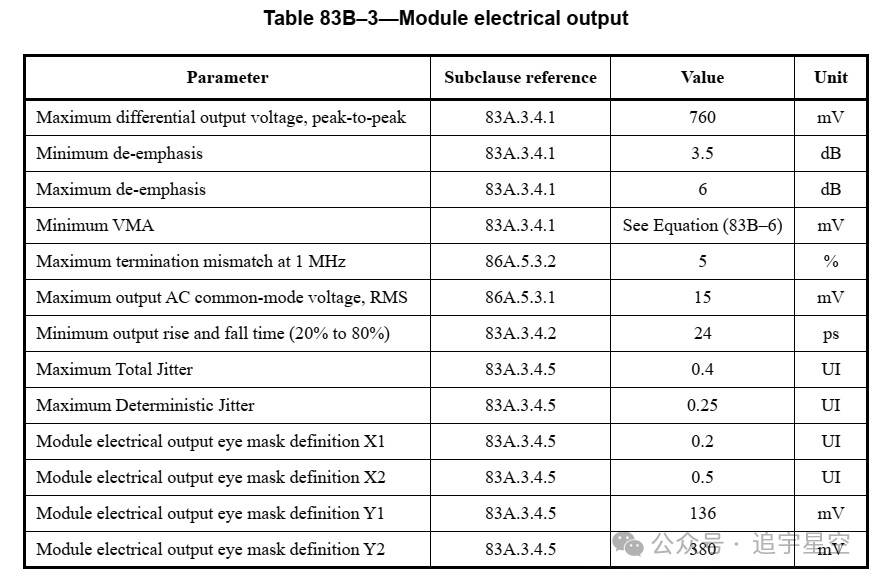

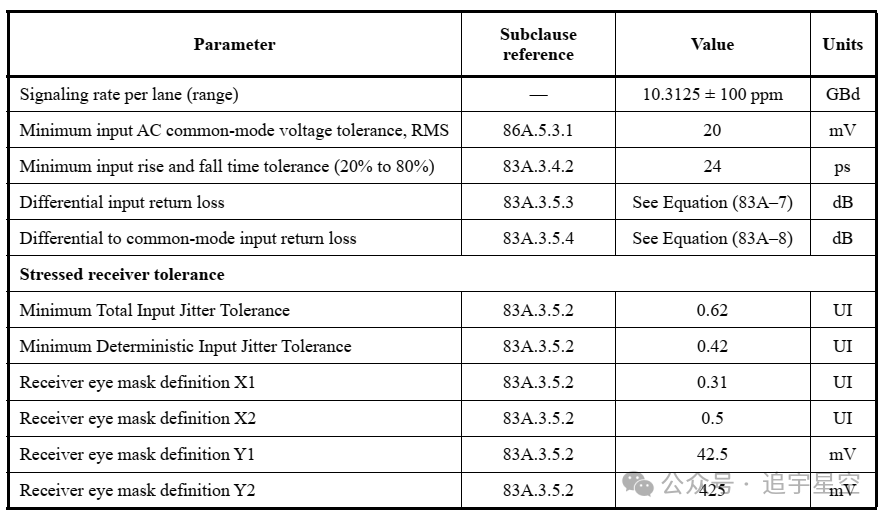

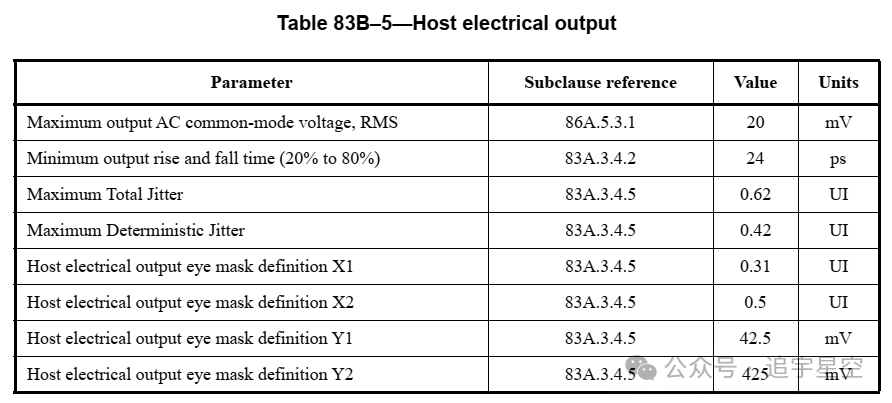

电气特性
