从MCU到SoC的开发思维转变

微控制器单元（MCU）和系统级芯片（SoC）是嵌入式开发中最常见的两种处理器类型。

MCU以其简单、低功耗的特点，广泛应用于特定控制任务；而SoC凭借强大的处理能力和丰富的功能，驱动着复杂的高级应用。随着物联网（IoT）、边缘计算等技术的兴起，许多嵌入式系统从MCU转向SoC，以满足更高的性能和连接性需求。

MCU是一种单芯片计算机，集成了处理器核心、内存（如闪存和RAM）以及外设（如GPIO、定时器、UART等）。它设计用于执行特定任务，例如控制电机的转速或读取传感器数据。

MCU的特点包括：

• 简单架构：通常只有一个处理器核心，内存和外设资源有限。
• 低功耗：适合电池供电设备，支持多种低功耗模式。
• 实时性：常用于需要快速响应的应用，如汽车电子。
• 成本低：适合大规模生产，单芯片价格通常较低。

常见的MCU包括STM32系列、PIC系列和AVR系列，广泛应用于家电、工业控制等领域。

SoC是一种高度集成的芯片，将整个计算机系统的功能集成到单一芯片上。它通常包括多核处理器（如ARM Cortex-A系列）、大容量内存、复杂外设（如Wi-Fi模块、GPU）以及电源管理单元。

SoC的特点包括：

• 复杂架构：支持多核处理，具备内存层次结构和缓存。
• 高性能：能够运行复杂操作系统（如Linux、Android）。
• 丰富外设：集成网络接口、显示接口等，适合多功能应用。
• 灵活性：支持多种编程语言和软件框架。

SoC常见于智能手机、平板电脑以及高级IoT设备，如Raspberry Pi使用的Broadcom SoC或STM32MP1系列。

关键差异如下表所示：

从MCU到SoC的开发思维转变体现在硬件设计、软件开发、调试与测试以及电源管理等多个方面。

1

硬件设计

开发者需要从关注单一芯片的功能转向系统级集成，学习高速电路设计、电源分配和热管理等技能。这种转变要求更强的跨学科知识和团队协作。

MCU系统的硬件设计相对简单，通常包括：

• 核心芯片：MCU本身，集成处理器、内存和外设。
• 基本外设：如电阻、电容、晶振等，用于支持MCU运行。
• 简单PCB：电路板布局简单，信号完整性要求较低。

例如，一个基于STM32F103的温度控制系统可能只需要MCU、一个传感器和一个LCD显示屏，设计周期短，成本低。

SoC系统的硬件设计复杂得多，涉及：

• 多组件集成：SoC需要外部RAM、闪存、电源管理IC等。
• 复杂PCB：多层板设计，需考虑高速信号完整性和散热。
• 通信模块：如Wi-Fi、蓝牙模块，增加设计难度。

以Raspberry Pi为例，其SoC（Broadcom BCM2711）需要搭配DDR RAM、eMMC存储和多种接口（如HDMI、USB），设计需要更高的专业知识。

2

软件开发

从MCU到SoC，开发者需要从低级硬件控制转向软件工程，学习操作系统原理、驱动开发和应用框架。这要求更高的抽象思维和对复杂系统的理解。

MCU开发通常采用以下方式：

• 编程语言：主要使用C或C++，直接操作硬件寄存器。
• 开发工具：厂商提供的集成开发环境（IDE），如Keil MDK、IAR Embedded Workbench或STM32CubeIDE。
• 软件架构：裸机编程或实时操作系统（RTOS，如FreeRTOS），代码直接与硬件交互，强调实时性和资源效率。

SoC开发涉及更复杂的软件栈：

• 编程语言：除了C/C++，还包括Python、JavaScript等高级语言。
• 开发工具：开源工具如GCC、GDB，或IDE如Eclipse、VS Code，以及Yocto Project等构建工具。
• 软件架构：运行嵌入式Linux或其他操作系统，应用程序在OS上运行，支持多任务和网络通信。

3

调试与测试

SoC调试需要开发者熟悉Linux环境和网络工具，处理多线程和多核问题。这要求从单一硬件调试转向系统级诊断，学习新的调试技能。

MCU调试通常使用硬件调试器，通过以下方式进行：

• 接口：JTAG或SWD接口连接调试器。
• 工具：如ST-Link、J-Link，支持断点、单步执行等。
• 方法：直接监控寄存器和内存，定位硬件或固件问题。

调试MCU时，问题通常与硬件配置或固件逻辑相关，定位较为直接。

SoC调试更复杂，涉及操作系统和多核环境：

• 接口：通过SSH、串口控制台或网络连接。
• 工具：GDB用于远程调试，结合日志分析和性能分析工具。
• 方法：需要调试内核、驱动和应用程序，涉及多层次问题。

例如，在嵌入式Linux设备上，开发者可能通过SSH登录设备，使用dmesg查看内核日志，或用GDB调试用户空间程序。

4

电源管理

开发者需要从直接控制硬件电源状态转向依赖操作系统和PMIC，学习电源管理框架和优化策略。这要求更深入的系统级知识。

MCU的电源管理简单直接：

• 低功耗模式：支持睡眠、深度睡眠等模式，通过固件控制。
• 示例：STM32 MCU可通过设置寄存器进入低功耗模式，降低能耗。

这种方式适合电池供电设备，开发者直接控制硬件状态。

SoC的电源管理更复杂：

• 动态调整：使用动态电压和频率调整（DVFS）优化性能和功耗。
• 操作系统管理：Linux通过电源管理框架（如cpufreq）控制功耗。
• 专用IC：SoC常搭配电源管理IC（PMIC）处理复杂电源需求。

例如，Raspberry Pi的SoC通过Linux内核管理CPU频率，以平衡性能和能耗。

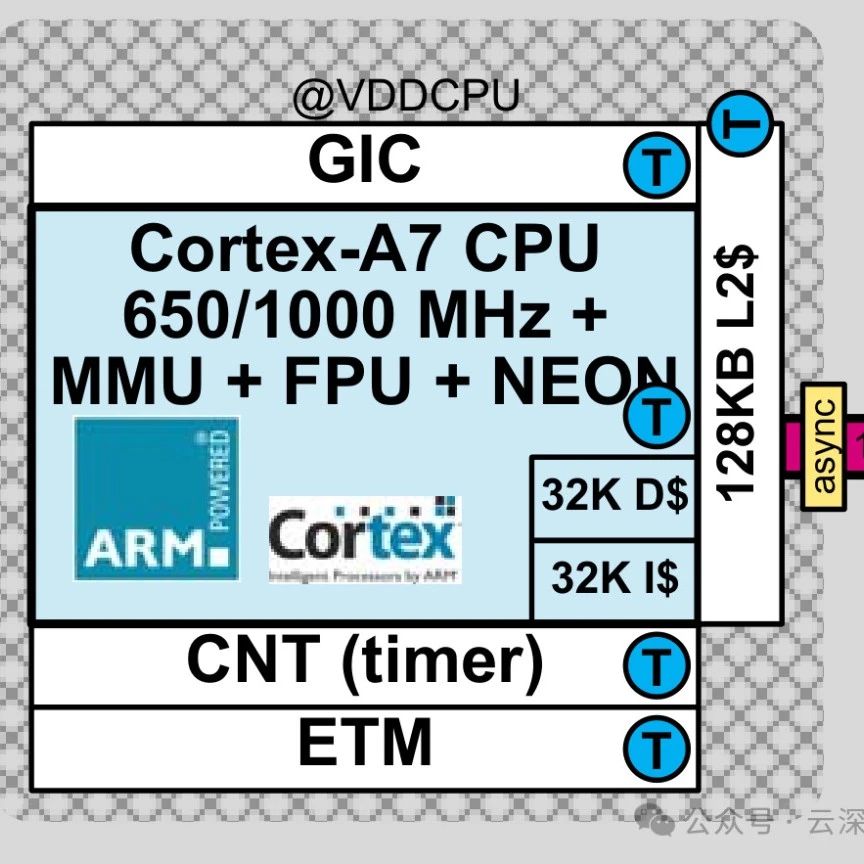

现代SoC常采用混合架构，结合MCU和SoC的优势。例如，STM32MP1系列集成了双核Cortex-A7（运行Linux）和Cortex-M4（运行RTOS），适合需要高性能和实时控制的应用。

这种混合架构要求开发者同时掌握MCU和SoC开发技能，体现了嵌入式开发的未来趋势。
