ENI文件全攻略： ​​EtherCAT Network Information​​文件介绍

什么是 ENI 文件？

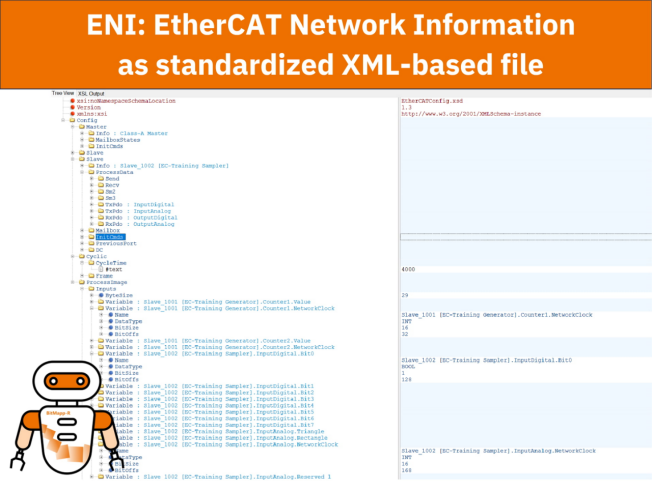

ENI 文件是一种基于 XML 的标准化文档，为 EtherCAT 主站设备提供所需的配置信息。它定义了网络拓扑结构、通信设置和同步参数，使主站设备能够高效地管理网络中的所有从站设备。

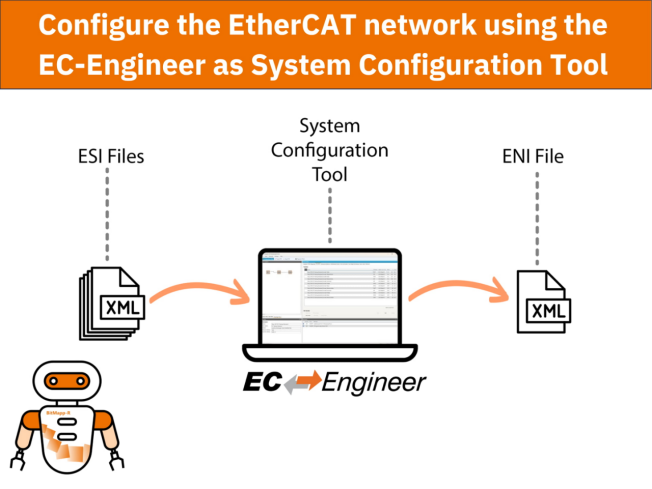

这类文件通常由专用工具（例如 acontis 的 EC-Engineer）根据所有从站设备的配置信息（ESI 文件）生成，并在创建后加载到主站设备中。ENI 文件的作用犹如网络“指挥官”，帮助网络实现实时数据交换。

ENI 文件到底包含哪些信息？

-一个 ENI 文件可以说是 EtherCAT 网络的大脑，包含以下关键信息：

-网络拓扑结构：定义从站设备的物理和逻辑排列。

-数据映射：分配从站设备的输入和输出数据。

-通信周期与同步：配置网络的通信周期，实现实时性能。

-支持的协议：列出例如 CoE（CANopen over EtherCAT）和 FoE（File over EtherCAT）等协议。

-设备参数：涵盖安全性和操作模式等从站设备特定设置。

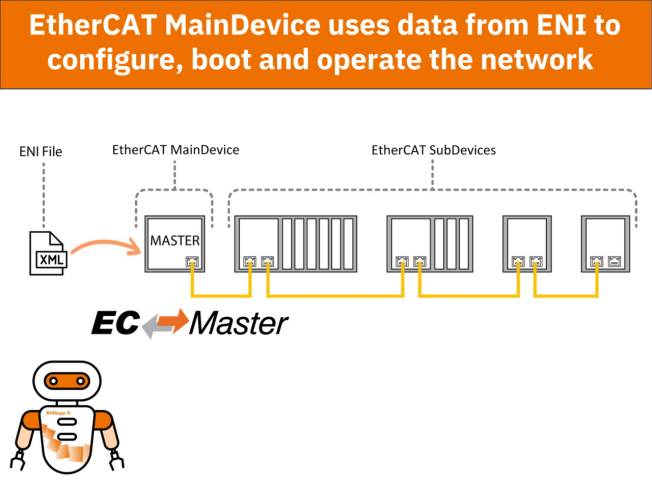

ENI 文件如何发挥作用？

ENI 文件为您的网络运行提供了完整的流程指导：

-生成文件：通过 EtherCAT 配置工具（如 EC-Engineer）生成 ENI 文件，整合所有从站设备的配置信息。

-加载到主站设备：将 ENI 文件传输至主站设备，用于控制网络运行。

-初始化网络：主站设备根据文件内容建立网络结构和通信参数。

-启动网络：使网络进入操作状态，完成实时数据交换。

为什么 ENI 文件如此重要？

ENI 文件让 EtherCAT 网络运行更加高效、安全，它的主要优势包括：

-清晰定义网络结构，帮助主站设备准确识别所有从站设备。

-保证同步和实时通信，提高网络性能。

-通过自动化配置省去手动设置的麻烦。

-支持标准化协议，方便不同厂商设备的集成。

快速了解如何获取 ENI 文件

与制造商直接提供的 ESI 文件不同，ENI 文件需要用户使用 EtherCAT 配置工具生成（如EC-Enginner）。在生成文件时，您需要确保 ESI 文件是最新的，网络设置无误，并使用诊断工具进行测试以确保部署成功。

总结

ENI 文件是 EtherCAT 网络的核心，它让复杂的网络配置变得简单易懂。
