普洛菲斯触摸屏（Pro-face）时钟同步功能实现指南

在工业触摸屏应用中，PLC与触摸屏之间的时钟不同步（如因内部电池失效等原因）会导致历史数据记录偏差。时钟同步功能可有效解决此问题。以下是普洛菲斯触摸屏实现时钟同步的详细步骤：

一、功能设置路径

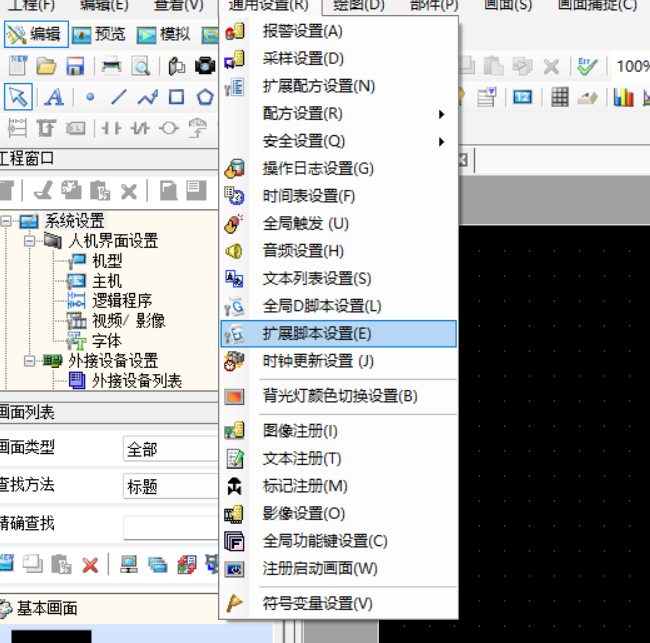

1. 进入设置界面 在工程软件（如GP-Pro EX）中，依次选择： 工程栏 → 通用设置 → 时钟更新功能，点击打开配置窗口。

1. 启用时钟更新 勾选 [启用时钟更新功能]，进入参数配置界面。

二、更新模式选择

根据需求选择以下任一更新方式：

1. 基于频率更新
   • 使用系统数据区（如LS0010）时，时钟更新可能存在最大 1秒误差。
   • 更新期间，触摸屏界面组件暂停运行，直至时钟同步完成。
   • 触摸屏首次开机
   • 从离线模式切换至运行模式
   • 完成工程传输并返回运行模式（未手动复位触摸屏时，如自动传输场景）
   • 设置范围：在 1~1440分钟（1分钟~24小时）间指定更新周期。
   • 触发条件：除定时触发外，以下情况会强制更新时钟：
   • 注意事项：
2. 基于位信号更新
   • 选项：选择 [位ON] 或 [位OFF] 触发模式。
   • 逻辑：当指定位地址（如PLC的M0.0）状态变化时，立即更新时钟。

三、支持自动更新的PLC型号

若使用以下厂家/系列的PLC，触摸屏可自动同步时钟，无需额外配置：

四、自定义协议配置（非自动更新PLC）

若使用其他协议或PLC，需手动配置时钟数据映射：

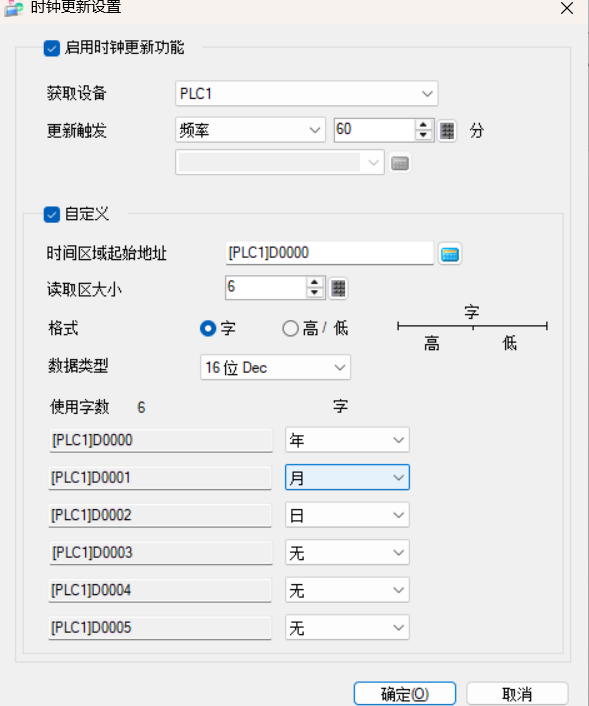

1. 启用自定义模式 勾选 [自定义] 复选框，进入地址映射界面。
2. 定义时钟数据地址
   • [时间区域起始地址]：输入PLC中存储时钟数据的首个寄存器地址（如D100）。
   • [读取区大小]：输入连续的寄存器数量（通常为6，对应年、月、日、时、分、秒）。
   • [格式]：选择数据格式（如字或BCD码）。
3. 字段映射 按顺序指定每个寄存器存储的内容：
   • 地址1：年（如D100）
   • 地址2：月（如D101）
   • 地址3：日（如D102）
   • 地址4：时（如D103）
   • 地址5：分（如D104）
   • 地址6：秒（如D105）

五、注意事项

1. 不会更新星期数据：不会使用该功能更新星期几(存储在LS2054中)，但更新日期时，会计算星期几存储区(LS9310)的值。
2. 数据校验：当获取秒数据发生错误，而年、月、日、小时和分钟数据正常时，秒钟复位为零。如果获得年、月、日、小时或分钟发生错误，则显示错误消息。
