MQTT Packet详解【03】：SUBSCRIBE & UNSUBSCRIBE

在上两期文章中，我们介绍了MQTT 5.0中的：

MQTT Packet详解【01】：CONNECT & CONNACK

MQTT Packet详解【02】：PUBLISH & PUBACK

我这期重点介绍SUBCRIBE和UNSUBSCRIBE订阅和取消订阅数据包结构。

在MQTT中，SUBSCRIBE包用于发起订阅请求，而SUBACK包用于返回订阅结果。取消订阅时使用UNSUBSCRIBE和UNSUBACK数据包。订阅主题比取消订阅更常用。但是，在本文中，我们仍然将介绍订阅和取消订阅数据包的结构和组成。


Sample样例

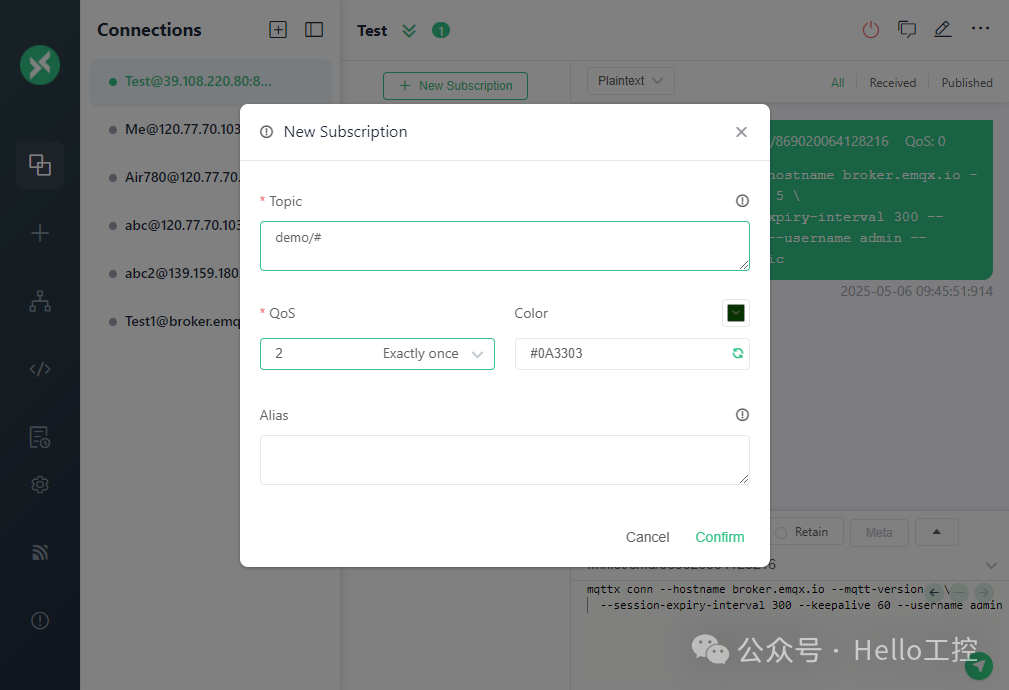

首先，我们使用Wireshark捕获一个真实的MQTT订阅请求和响应。在这里，我们使用MQTTX CLI向公共MQTT服务器发起订阅请求。以下命令将创建一个订阅，主题为demo，最大QoS设置为2：

以下是Wireshark捕获的SUBSCRIBE和SUBACK数据包：

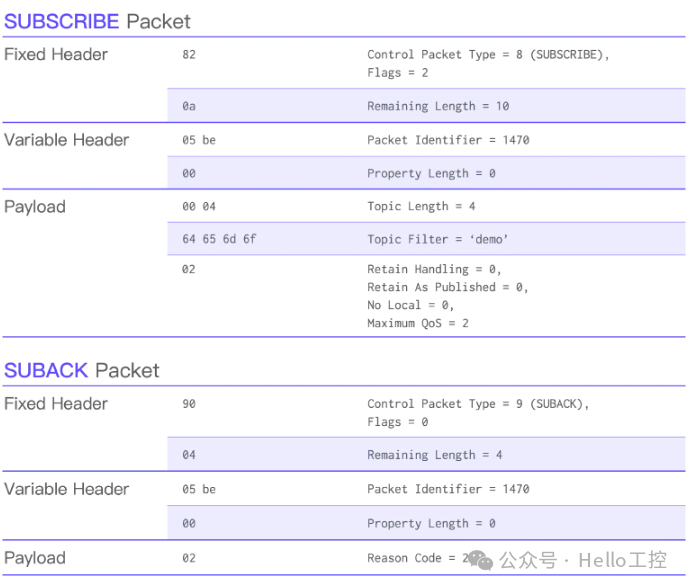

此十六进制字节串对应于以下数据包内容：

也许你开始想知道他们是如何完成从简单的MQTTX CLI命令到复杂的数据包数据的转换的，或者好奇如何在捕获MQTT数据包时提取所需的信息。

在下面介绍SUBSCRIBE、SUBACK、UNSUBSCRIBE和UNSUBACK的数据包结构时，您的问题将得到解答。


SUBSCRIBE Packet Structure

SUBSCRIBE包结构

Fixed Header固定头

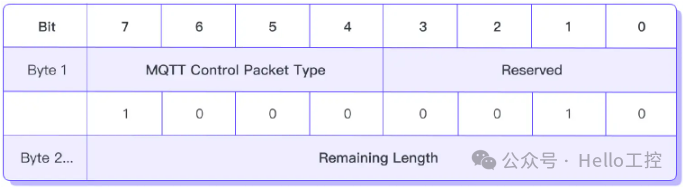

在SUBSCRIBE数据包中，固定报头中第一个字节的高4位必须设置为8（0b1000），而保留的低4位必须设置为2（0b0010）。在第一个字节之后，仍然有剩余长度字段，它是一个可变字节整数。

Variable Header 变量头

SUBSCRIBE数据包的变量报头按顺序包含以下字段：

• Packet Identifier数据包标识符：一个两字节的标识符，用于唯一标识订阅请求。PUBLISH、SUBSCRIBE和UNSUBSCRIBE数据包使用一组数据包标识符，这意味着它们不能同时使用相同的数据包标识符。

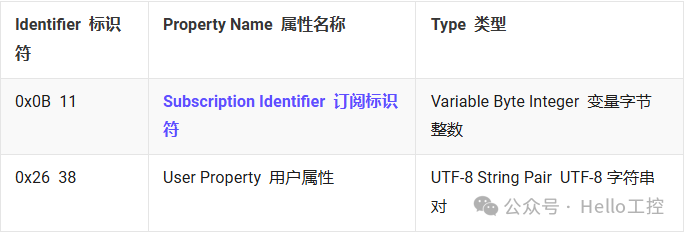

• Properties属性:下表列出了SUBSCRIBE数据包的所有可用属性。

Payload 载荷

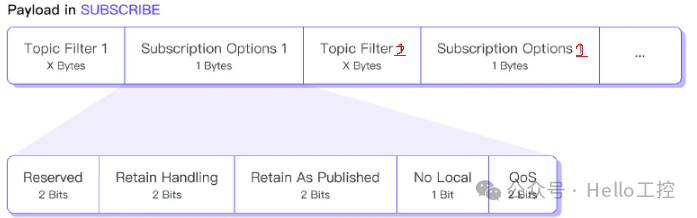

SUBSCRIBE数据包的有效载荷包含一个或多个主题过滤器和订阅选项对。Topic Filter是一个UTF-8 Encoded String，用于向服务器指示客户端希望订阅的主题，而Subscription Option仅占用一个字节，目前由以下四个选项组成：

• 保留（Bit7，6） 保留位，当前必须设置为0。
• Retain Handling（Bit 5，4） 用于指示当订阅建立时，服务器是否需要向该订阅发送保留的消息。
• Retain As Published（Bit 3）用于指示服务器在将应用消息转发给该订阅时，是否需要在消息中保留Retain标志。
• No Local（Bit 2）用于指示服务器是否可以将应用程序消息转发给消息的发布者。在桥接方案中通常使用No Local和Retain As Published。
• Maximum QoS (Bit 1, 0)此选项确定服务器在将消息转发到此订阅时可以使用的最大QoS级别。如果消息的原始QoS超过此限制，服务器将降级QoS以确保消息传递。


SUBACK Packet Structure SUBACK 数据包结构

Fixed Header固定头

对于SUBACK包，固定报头的第一个字节由MQTT控制包类型的高4位和保留位的低4位组成，前者必须为9（0b1001），后者必须为0（0b0000）.

Variable Header 变量头

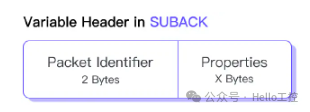

SUBACK数据包的变量报头按顺序包含以下字段：

• Packet Identifier数据包标识符：SUBACK数据包中的数据包标识符必须与相应的SUBSCRIBE数据包一致，以便对方能够正确匹配响应和请求。

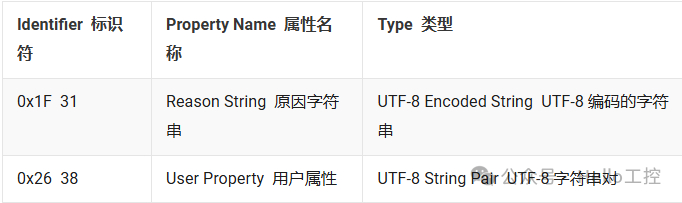

• Properties属性:下表列出了SUBACK数据包的所有可用属性。

Payload 载荷

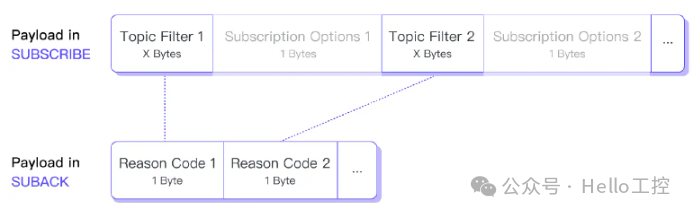

SUBACK 包的负载包含一个原因代码列表，原因代码表示订阅是否成功或失败的原因。一个原因代码对应于 SUBSCRIBE 包中的一个主题过滤器，因此 SUBACK 包中原因代码的顺序必须与 SUBSCRIBE 包中主题过滤器的顺序一致。

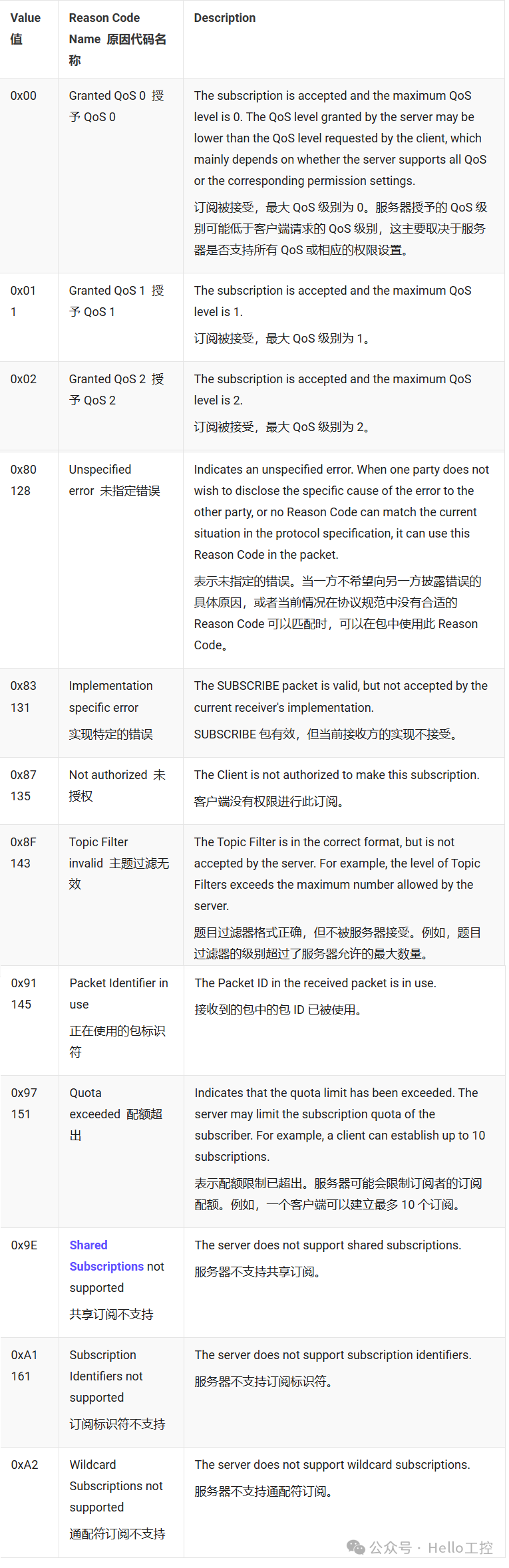

下表列出了 SUBACK 报文的所有原因代码：

UNSUBSCRIBE Packet Structure UNSUBSCRIBE 数据包结构

Fixed Header固定头

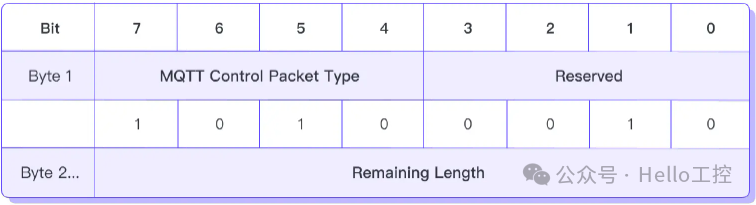

与 SUBSCRIBE 包相同，唯一的区别是 Packet Type 字段的值从 8（0b1000）变为 10（0b1010）。

紧随其后的是剩余长度字段，它指示当前数据包中剩余的字节数。

Variable Header 变量头

与 SUBSCRIBE 包相同。

Payload 载荷

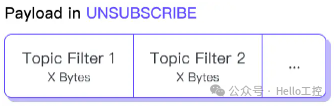

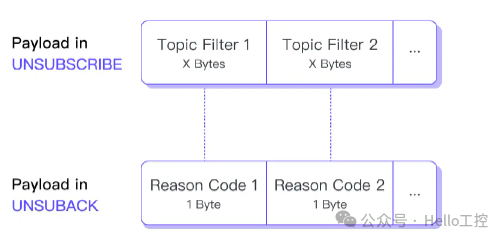

UNSUBSCRIBE 报文的负载包含一个或多个客户端希望退订的主题过滤器。这些主题过滤器也是 UTF-8 编码的字符串，多个主题过滤器紧密相连。

UNSUBACK Packet Structure UNSUBACK 数据包结构

Fixed Header固定头

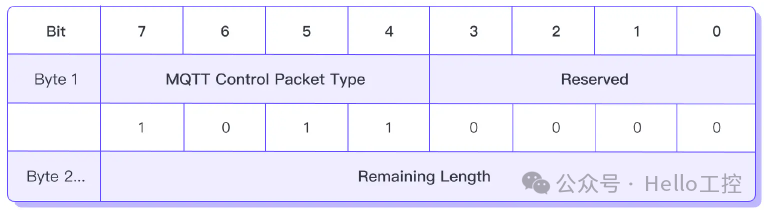

对于 UNSUBACK 报文，固定头部的第一个字节由 MQTT 控制报文类型的高位 4 位和保留位的低位 4 位组成，前者必须是 11（0b1011），后者必须是 0（0b0000）。

Variable Header 变量头

UNSUBACK 的可变头部包含按顺序排列的包标识符和属性字段，可用属性与 SUBACK 包中的属性相同。

Payload 载荷

UNSUBACK 的负载还包含一个 Reason Code 列表。Reason Code 表示取消订阅是否成功或失败。这些 Reason Code 与 UNSUBSCRIBE 包中的 Topic Filters 按顺序对应。

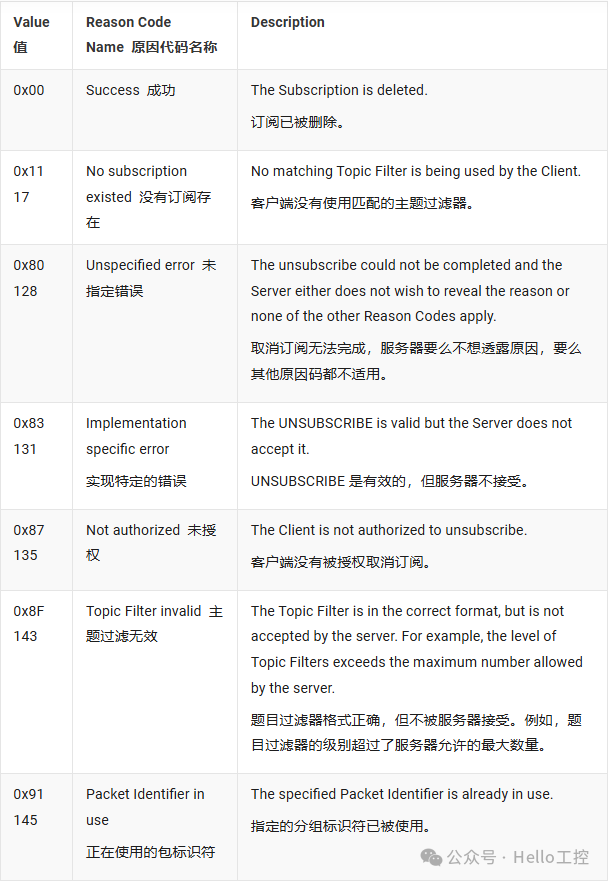

以下表格列出了 UNSUBACK 包的所有可用 Reason Codes：

结论

SUBSCRIBE 和 SUBACK 报文用于订阅，而 UNSUBSCRIBE 和 UNSUBACK 用于取消订阅。要订阅或取消订阅的主题过滤器列表位于相应报文的 Payload 中。SUBSCRIBE 报文中的每个主题过滤器都与一组订阅选项相关联。

SUBACK 和 UNSUBACK 报文中的 Reason Code 表示请求结果，它是一个列表，与请求报文中对应的主题过滤器一一对应。
