前言

我们的电子设计里面，有着一类无源器件，比如电阻，电感这些，我们很多时候只是凭借着经验来使用它，但是翻开手册又发现有着密密麻麻的参数，我想乘着“信号链”的东风来把他们都搞明白。

Z -Foil 超高精度电阻

之前写过精密匹配的电阻，但是有没有本身就参数很好的电阻呢？有！

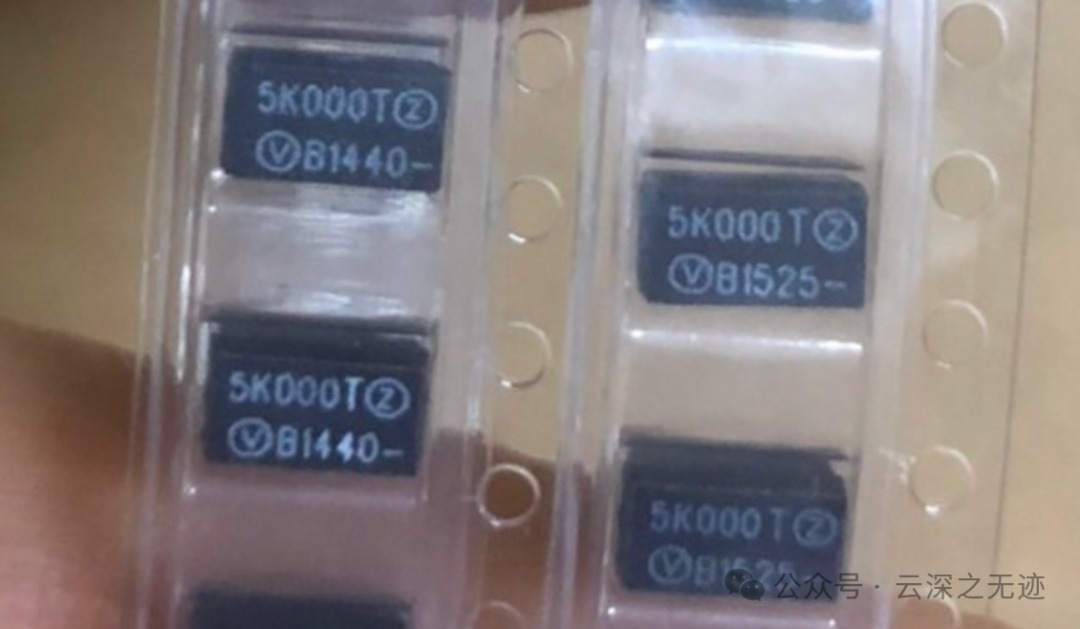

来自闲鱼，一颗 50 元

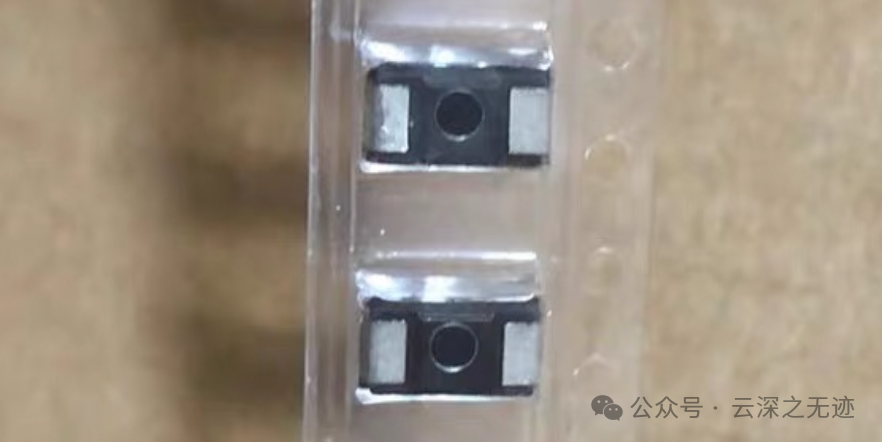

后面的两个 jiojio

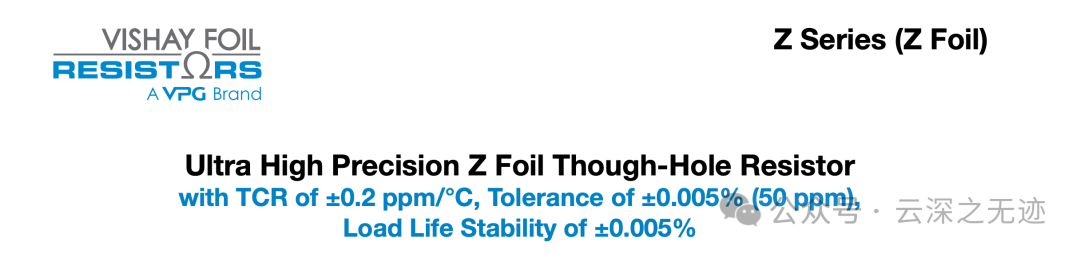

个人感觉看着参数就高潮的感觉，但是也用不起

但是这个电阻的样子和上面的样子不一样，大家不要深究了，看里面的参数学习一下就行。

概述

Z Foil 电阻器采用 Vishay 的 Bulk Metal® Foil 技术，相比传统绕线或薄膜电阻具有无与伦比的长期稳定性、低温漂和高可靠性，适用于高精度模拟电路、参考电压采样、测量仪表等领域。

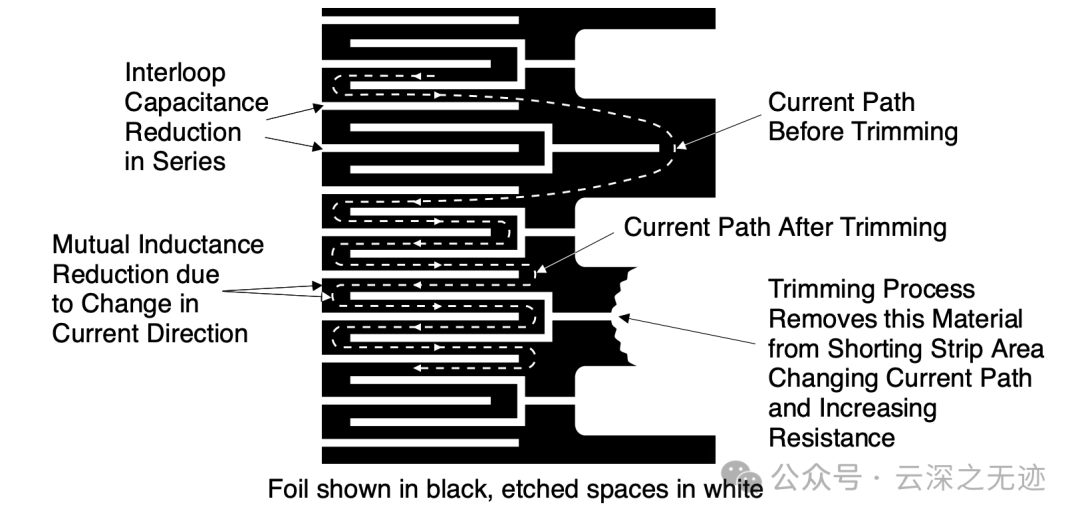

这个就是这个 BMF 的技术

具体是电阻膜片为冷轧金属箔，粘贴在陶瓷基底上；采用光刻形成电阻图案；精度修调使用“激光削切短接条”方式（见图），提高了电阻值控制精度并降低热点效应。

另外由于端子材料与箔材料匹配好，热差电势很低；适用于微伏级检测或高精度电流-电压转换场景。（这里是因为不同金属的交界处会有电压的出现）

详细参数

参数	数值或说明
TCR（温度系数）	±0.2 ppm/°C（典型值，-55°C~+125°C）
精度容差	±0.005%（50 ppm）最高，典型 ±0.01%~±0.1%
负载寿命稳定性	2000h：±0.005%，10000h：±0.015%（见 Table 4）
电阻范围	5 Ω ~ 600 kΩ
工作功率	Z201 型：0.3 W（@125°C），其他型号最高 2 W
最大工作电压	Z206 型可达 500V
电流噪声	≤0.010 μV/√Hz（-40 dB）
热电动势（EMF）	典型 0.05 μV/°C
电压系数	<3 ppm/V
电感 & 电容	典型 0.08 μH / 0.5 pF
响应速度	上升时间约 1 ns
封装类型	通孔封装（Through-Hole），例如 Z201/Z204 等

详细解读

温度系数（TCR: Temperature Coefficient of Resistance）

参数	数值
典型 TCR	±0.2 ppm/°C
TCR 范围	最多 ±2.3 ppm/°C（取决于阻值范围，见表 1）
测试温度范围	–55°C ~ +125°C（相对于 +25°C 基准）

表示电阻值随温度变化的敏感程度，单位为 ppm/°C（每摄氏度百万分比）。

如，10 kΩ 电阻 ±0.2 ppm/°C，温度从 25°C 上升到 100°C，最大漂移为：

（极小）总得来说评估高精度电阻器是否适用于参考采样、温控补偿系统的关键指标。

电阻容差（Resistance Tolerance）

参数	数值范围
最小容差	±0.005%（即 ±50 ppm）
其他可选容差	±0.01%, ±0.02%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1.0%

表示电阻出厂时的精度误差范围。；±0.005% 意味着比如 10 kΩ 电阻，其出厂实际值介于 9999.5 Ω ~ 10000.5 Ω 之间；妈的，怎么做的啊？

负载寿命稳定性（Load Life Stability）

项目	值
2000 小时，+70°C	±0.005%（典型），±0.015%（最大）
10000 小时，+70°C	±0.015%（典型），±0.05%（最大）
高温 +125°C，0.3W	±0.015%（最大）
更轻功率 0.1W, +70°C	±0.005%（最大）

表示在长期使用后（2k 或 10k 小时）电阻值漂移范围，是衡量运行系统可靠性的关键指标。

工作功率与功率降额（Power Rating）

型号	最大功率 @70°C	降额至 @125°C
Z201	0.6 W	0.3 W
Z206	2.0 W	1.0 W

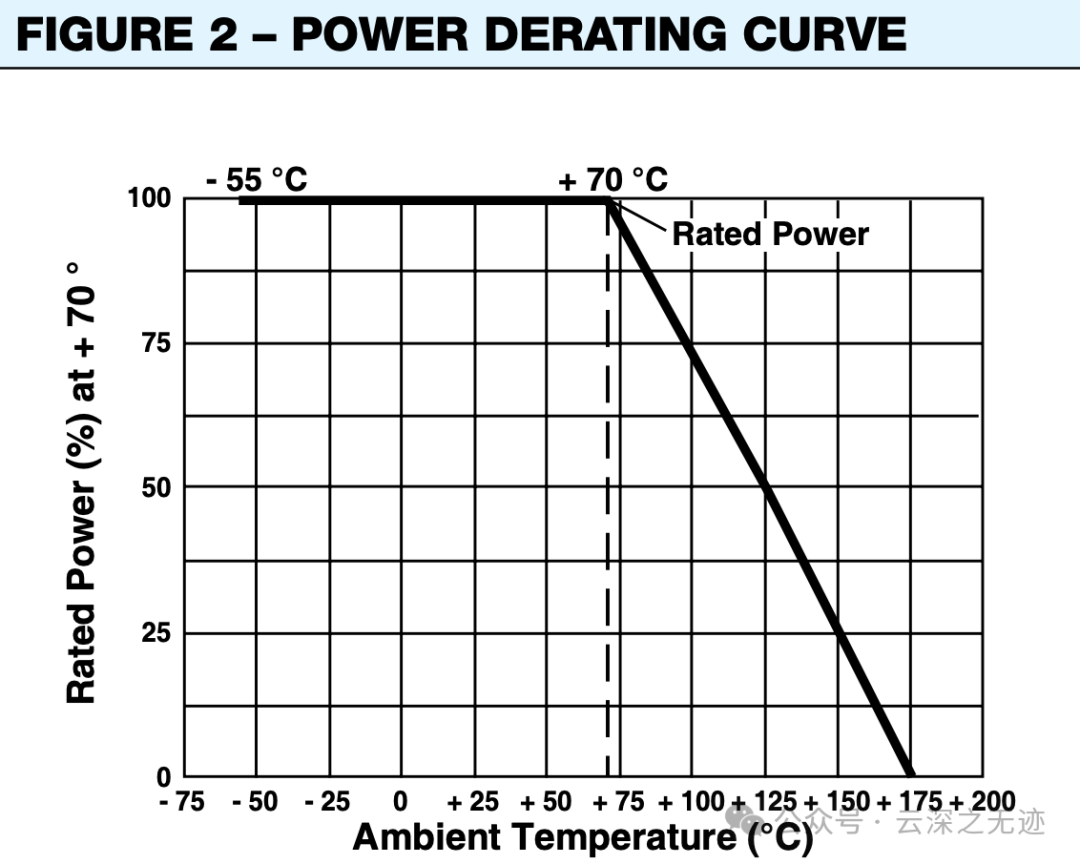

热失控

展示了功率降额曲线：超过 70°C 时需按比例降低使用功率，以防热失控；高温环境下尽量降低电阻器负载。

电压系数（Voltage Coefficient）

值	<3 ppm/V

描述电阻器阻值对施加电压的变化率。

比如在 ±15 V 模拟信号输入系统中，±3 ppm/V 的系数可忽略不计，确保信号完整性；适合高速 ADC 输入端匹配电阻。普通的电阻这些值都不给的

电流噪声（Current Noise）

（）

在高增益放大器中，任何微小噪声都会被放大，因此低电流噪声是模拟前端电阻器的重要选择依据;-40 dB 等价于极低的噪声谱密度。

热电动势（Thermal EMF）

参数	值
温差导致的 EMF	0.05 μV/°C
功率引起的 EMF	1 μV/W（Z201 型）

由于端子与电阻箔材之间的温差产生的 Seebeck 电压;适合微弱测量场合（比如 µV 级信号检测）非常关键。

上升时间（Rise Time）

（） :电阻器对高频信号的响应速度，非常适合高速脉冲采样系统。

电感与电容效应（Parasitics）

参数	数值
寄生电感	典型 0.08 μH
寄生电容	典型 0.5 pF

几乎是无感/无容设计，非常适合用于脉冲精密采样系统（如高频 DAC 输出终端匹配）；多用于低串扰信号电路中。

https://www.vishay.com/en/resistors-fixed/
