FreeRTOS如何检测内存泄漏
在嵌入式系统中，内存资源通常非常有限，内存泄漏可能导致系统性能下降甚至崩溃。内存泄漏是指程序分配的内存未被正确释放，逐渐耗尽可用内存。
FreeRTOS作为一种轻量级实时操作系统（RTOS），广泛应用于资源受限的嵌入式设备，其内存管理机制为开发者提供了检测和预防内存泄漏的工具和方法。
我们先聊一聊FreeRTOS内存管理机制。
FreeRTOS通过不同的堆实现管理动态内存分配，位于源代码的portable/MemMang目录下。

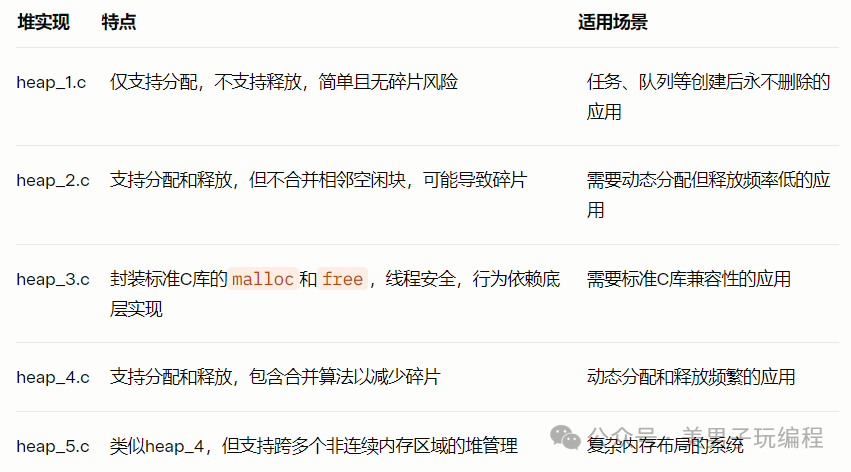

以下是五种堆实现及其特点：
由于heap_1.c不支持释放，内存泄漏在传统意义上不存在。因此，本文重点关注支持释放的堆实现（heap_2.c、heap_3.c、heap_4.c和heap_5.c），因为这些实现中若分配的内存未被释放，可能导致泄漏。
FreeRTOS提供两个关键函数用于监控堆使用情况，帮助开发者检测潜在的内存泄漏：
- xPortGetFreeHeapSize：返回当前剩余堆大小（以字节为单位）。通过定期检查此值，可以观察堆使用趋势。如果剩余堆大小持续下降且未稳定，可能表明存在内存泄漏。
- xPortGetMinimumEverFreeHeapSize：返回自系统启动以来剩余堆的最小值。此函数可帮助识别堆使用的高峰，判断是否接近内存耗尽。
以下是一个监控任务，定期记录堆使用情况：
void vMonitorHeapTask(void *pvParameters) {
size_t xFreeHeapSize, xMinFreeHeapSize;
for(;;) {
xFreeHeapSize = xPortGetFreeHeapSize();
xMinFreeHeapSize = xPortGetMinimumEverFreeHeapSize();
printf("当前剩余堆: %u 字节, 历史最小剩余堆: %u 字节\n",
xFreeHeapSize, xMinFreeHeapSize);
vTaskDelay(pdMS_TO_TICKS(1000)); // 每秒记录一次
}
}FreeRTOS提供跟踪宏（trace macros），允许开发者自定义记录内核和应用程序事件的行为。
针对内存管理，traceMALLOC和traceFREE宏可用于跟踪pvPortMalloc和vPortFree调用，帮助识别未释放的内存块。
在FreeRTOSConfig.h或应用代码中，可以定义以下宏：
#define traceMALLOC(pvReturn, xSize) do { \
TaskHandle_t xCurrentTask = xTaskGetCurrentTaskHandle(); \
char *pcTaskName = pcTaskGetName(xCurrentTask); \
printf("任务 %s 分配 %u 字节于地址 %p\n", pcTaskName, xSize, pvReturn); \
} while(0)
#define traceFREE(pv, xSize) do { \
printf("释放地址 %p\n", pv); \
} while(0)上述代码使用printf仅为示例。在实际嵌入式系统中，可能需要将日志写入缓冲区或通过串口输出，具体取决于硬件支持。
通过检查日志，开发者可以对比分配和释放记录，寻找未释放的内存块。例如，若某个地址在traceMALLOC中出现但未在traceFREE中出现，则可能是泄漏点。
通过修改heap_4.c的BlockLink_t结构，添加字段记录分配任务的句柄或名称。例如，Chris Hockuba的文章建议维护一个分配列表（如BlockLink_t* allocList[256]），记录每个分配的内存块及其所属任务。
以下是简化实现：
void vPortAddToList(BlockLink_t *pxBlock) {
for (int i = 0; i < 256; i++) {
if (allocList[i] == NULL) {
allocList[i] = pxBlock;
break;
}
}
}
void vPortRmFromList(BlockLink_t *pxBlock) {
for (int i = 0; i < 256; i++) {
if (allocList[i] == pxBlock) {
allocList[i] = NULL;
break;
}
}
}此方法需要深入理解FreeRTOS源码，适合高级开发者。
内存泄漏有时与缓冲区溢出相关。可以在分配的内存块首尾添加canary值（固定模式），定期检查是否被覆盖。例如，在pvPortMalloc中额外分配4字节用于尾部canary值，并在释放时验证。
若不希望修改堆实现，可以在应用层包装pvPortMalloc和vPortFree，记录分配信息：
typedef struct {
void *pvAddress;
size_t xSize;
const char *pcTaskName;
} AllocationRecord;
#define MAX_ALLOCATIONS 100
AllocationRecord xAllocations[MAX_ALLOCATIONS];
int xAllocationCount = 0;
void *myMalloc(size_t xSize) {
void *pvReturn = pvPortMalloc(xSize);
if (pvReturn != NULL && xAllocationCount < MAX_ALLOCATIONS) {
TaskHandle_t xCurrentTask = xTaskGetCurrentTaskHandle();
char *pcTaskName = pcTaskGetName(xCurrentTask);
xAllocations[xAllocationCount].pvAddress = pvReturn;
xAllocations[xAllocationCount].xSize = xSize;
xAllocations[xAllocationCount].pcTaskName = pcTaskName;
xAllocationCount++;
}
return pvReturn;
}
void myFree(void *pv) {
for (int i = 0; i < xAllocationCount; i++) {
if (xAllocations[i].pvAddress == pv) {
xAllocations[i] = xAllocations[xAllocationCount - 1];
xAllocationCount--;
break;
}
}
vPortFree(pv);
}
void vPrintAllocations(void) {
for (int i = 0; i < xAllocationCount; i++) {
printf("任务 %s 分配 %u 字节于 %p\n",
xAllocations[i].pcTaskName, xAllocations[i].xSize, xAllocations[i].pvAddress);
}
}此跟踪器记录每个分配的地址、大小和任务名称，可通过vPrintAllocations检查当前分配状态。
最后，总结一下，为预防和检测内存泄漏，建议遵循以下实践：
- 优先静态分配：使用xTaskCreateStatic等静态创建函数，避免动态分配风险。
- 确保分配与释放匹配：每次pvPortMalloc必须有对应的vPortFree。
- 使用内存池：对于固定大小的分配，使用内存池可减少碎片和泄漏风险。
- 定期监控堆：通过监控任务或工具定期检查堆使用情况。
- 代码审查：在开发和测试阶段审查内存分配代码，确保逻辑正确。
