初识Linux · 传输层协议UDP

前言：

前文我们介绍了UDP的代码使用，流程也是非常简单的，创建了socket，然后填充对应的信息，最后bind，双方就可以进行通信了。通过代码的编写我们发现UDP是简单的，那么我们进入到源码方面学习UDP也是较为简单的。

今天的主题就是UDP协议的相关认识，比如涉及到了源码的指针，相关报文的管理，我们都会介绍到，话不多说，进入主题吧！

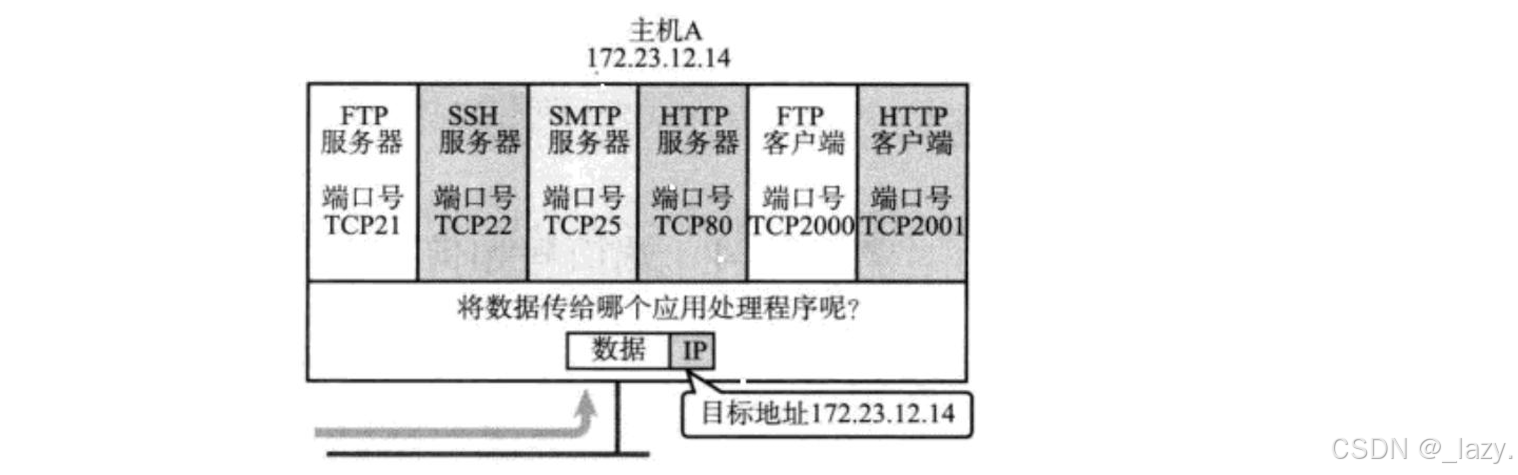

首先我们清楚的知道，最开始引入端口号的时候，是为了在网络世界中建议通信，那么IP地址+端口号就标识了网络世界中的唯一一个进程。

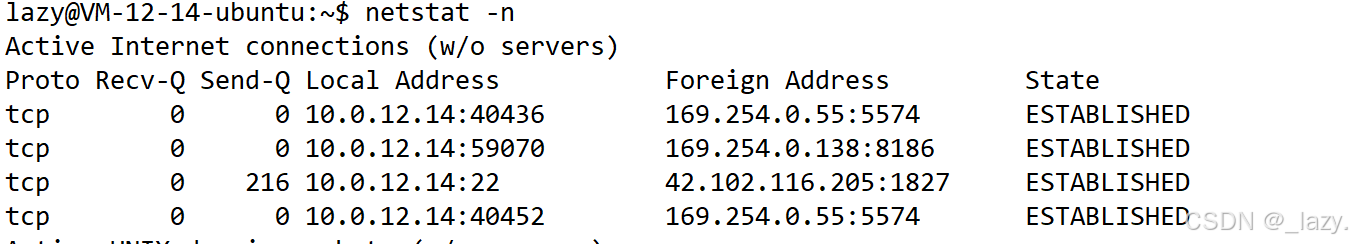

在TCP/IP协议中，我们可以利用源IP 目的IP 源端口号 目的端口号 协议号这五元组来标识一个通信，在Xshell中我们可以使用netstat -n进行查看

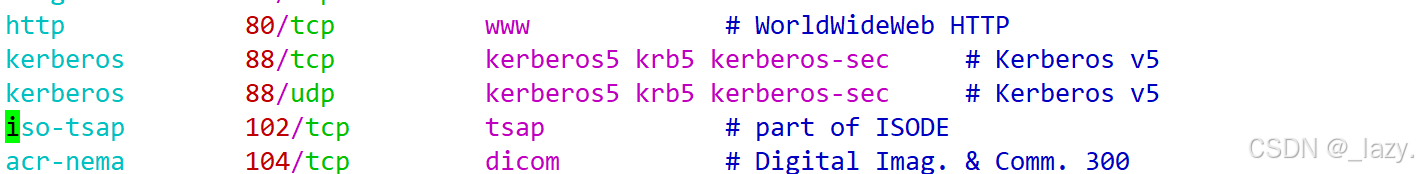

然后我们在最开始介绍Socket编程的时候，我们知道了端口号是不能随便绑定的，因为端口号和服务器是强关联的，比如https服务器的默认端口号是443，http服务器的默认端口号是80，我们也可以在/etc/services中查看不同的服务器的默认端口号是多少：

所以我们有一个观点是：在编写网络通信程序的时候，要尽量避开这些知名端口号。

那么在Linux内核中，进程和port的映射是通过一张哈希表来完成的，问题来了： 1.端口号是否可以被多个进程bind? 2.一个进程是否可以bind多个端口号？

对于以上两个问题，我们要清楚的是，端口号和进程之间是要保证端口号到进程的唯一性的，既然是唯一性，那么如果一个端口号被多个进程bind了，报文不管是向上交付的时候还是向下交付的时候，都会面临一个问题是：给哪个进程？

这里就和唯一性冲突了，那么反过来，一个进程如果bind了多个端口号，那么它的唯一性是确定的，因为我们不管是通过哪个端口号，都是只找到了一个进程。

以上是我们对端口号和进程关系的一个简单思考。

UDP协议

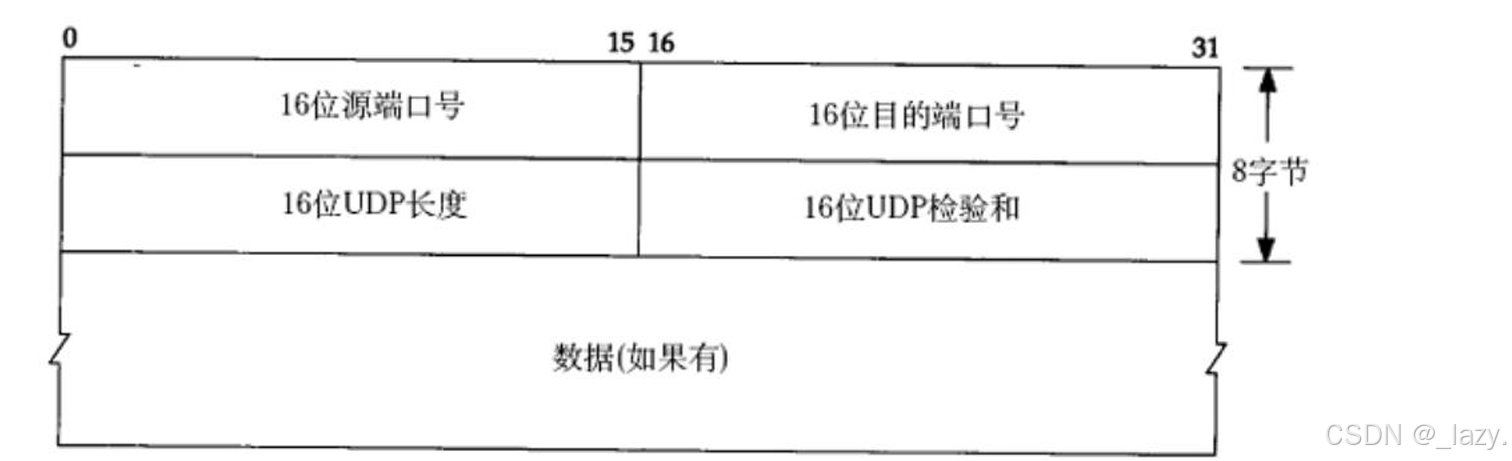

在我们理解上面这张图片之前， 我们回想一个知识点，在最开始引入网络编程的时候，我们花了一番功夫认识了协议是什么，我们仅仅是基于Linux网络编程的特点，认为协议就是通信双方都认识的结构体，那么在今天，我们将正式认识这个协议。

我们今天以及后续介绍协议都是使用的版本号为2.62.32.10。

UDP协议之所以简单，我们可以通过上述图片非常直观的感受出来，仅仅是通过5元组，就确定了一个报文。

它的成员变量只有四个，分别是两个端口号 数据的长度以及校验和，那么端口号我们理解，并且我们在编写代码的时候也是使用的uint16_t来接受的端口号，校验和我们这里不管。16位的UDP长度也是非常好理解的，它就是用来标识数据后面的长度嘛，以便OS进行封装和分用。

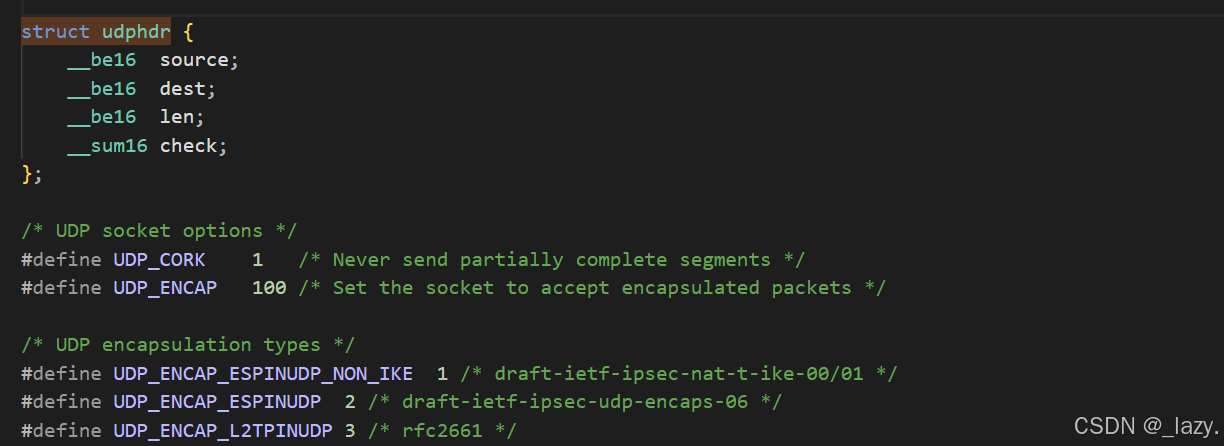

这里2.62.32.10中UDP的结构体设计，只能说非常简单了，source和dest就标识了端口号，len标识了长度。

那么问题来了，对于UDP来说，既然它的长度标识符的是16位的，那么意味着它的最大长度也只有64K左右，如果我们发送的数据超过了64K，就会导致一次发送数据发送不完，就要导致多出来的数据无效，甚至直接在系统层面报错。这个时候就需要我们手动的拆包分包了。

那么上述是UDP源码的简单理解。

对于UDP协议来说，它的特点是无连接，不可靠传输，面向数据报。

对于无连接，我们拿TCP协议举例，TCP协议是要求进行connect，客户端和服务器进行连接，没问题再进行下一步操作，对于UDP协议来说，它只需要创建好套接字，然后填充对应的服务器信息，最后bind，bind完管你连接不连接呢，直接传输了就开始。

对于不可靠传输，因为UDP一旦传输失败，它什么也不管，也不会进行重传，这点和TCP有很大的区别，TCP有多种方案应付传输失败的情况，比如超时重传等。

对于面向数据报来说，它如果一次性发送100字节的数据，客户端就比如调用recvfrom接受100个数据，不能调用10次recvfrom接受10个字节的数据。而对于TCP来说，它100字节的数据可能分多次接受，就像打电话，别人说一句话，你没听清你可以让他再说一遍。

全双工

UDP协议也是支持全双工的，即它支持边读边写，不过它的发送缓冲区是没有TCP那种支持缓存管理机制的，比如超时重传，流量控制等机制的，所以它的缓冲区在应用层是无法感知的。这就导致了很多人认为它是没有缓冲区的，它调用逻辑是sendto之后立即交给内核，尽快发送。

报文的管理

UDP本身是简单的，那么我们返回到OS内核，我们不得不承认在操作系统中存在了很多的报文，这些报文有的在向上交付，有的在向下交付，那么如何管理报文本身就是一个问题，对于如何管理，我们向来都认为的是6个字：先描述再组织。

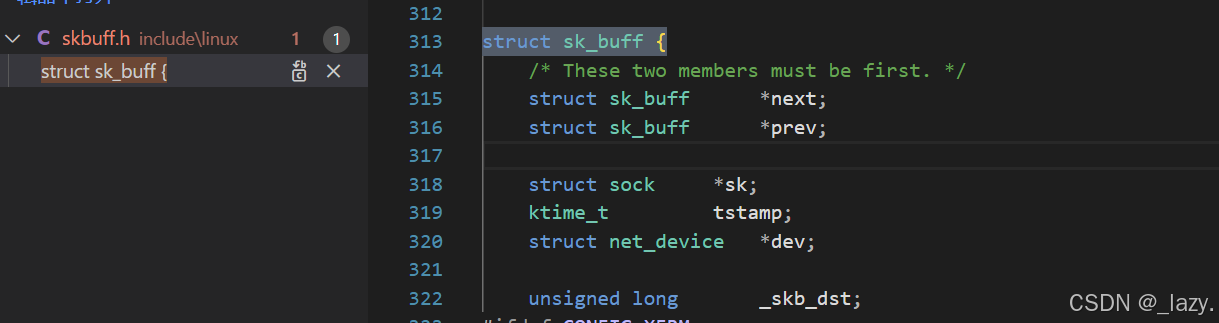

那么今天我们就简单看一下报文的源码：

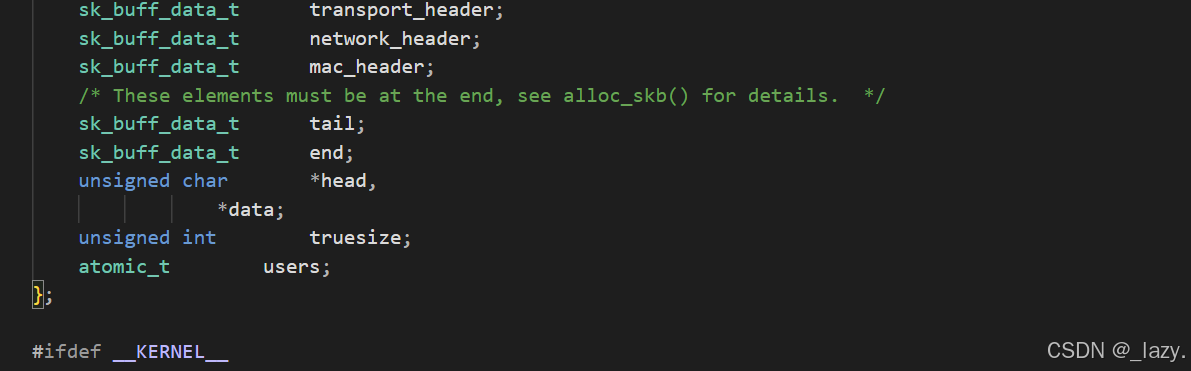

我们先不管sk_buff的两个指针，在操作系统看来，管理报文如果是杂乱无章的那可就太麻烦了，所以应该使用一种数据结构进行管理，在OS中使用的是双向链表的方式。

对于报文的基本格式是：[IP Header][UDP Header][Payload（你的数据）]

而报文都是在缓冲区的，我们在这里就需要考虑报文是如何向上解包和向下封装的了，这里利用到了sk_buff的两个指针，我们只要能找到UDP在缓冲区的那一部分，我们就可以操纵UDP里面的四个字段了。

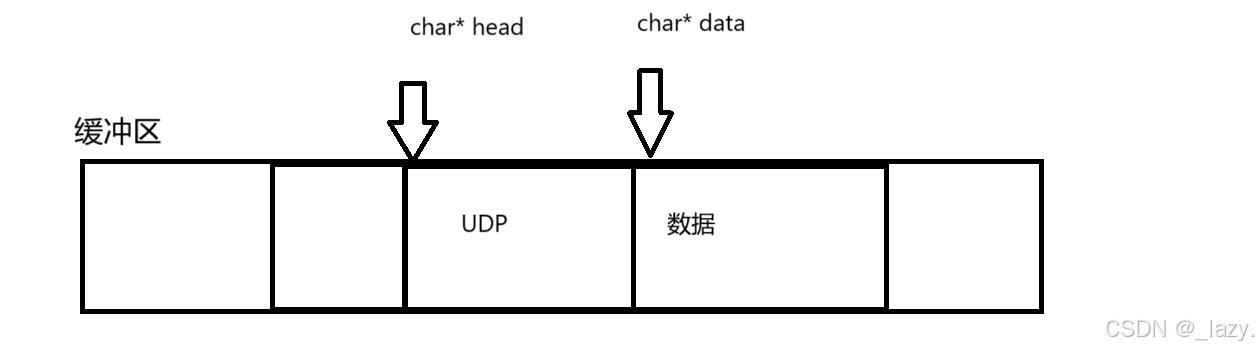

所以这里用到了两个指针，分别是head和data：

一个结构体中的两个指针就分别指向了数据和UDP，那么数据因为是我们自己加的，我们就很清楚数据的地址，那么都在报文里面，我们可以head指针可以通过sizeof(udphdr)找到对应的udp的起始地址。

然后就可以对udp里面的字段进行赋值了，并且，这是一个报文的基本操作，对于多个报文，我们就可以使用next和prev进行多个报文的管理。

以上是对报文操作的一个简单理解。
