一、TCP 相关实验测试

1. Listen 的第二个参数

LISTEN(2)                                    Linux Programmer's Manual
NAME
       listen - listen for connections on a socket

SYNOPSIS
       #include <sys/types.h>          /* See NOTES */
       #include <sys/socket.h>

       int listen(int sockfd, int backlog);

基于封装的 TcpSocket 实现以下测试代码
对于服务器, listen 的第二个参数设置为 1, 并且不调用 accept
测试代码如下：

Makefile

.PHONY:all
all:tcp_server tcp_client

tcp_server:TcpServer.cc
	g++ -o $@ $^ -std=c++14
tcp_client:TcpClient.cc
	g++ -o $@ $^ -std=c++14

.PHONY:clean
clean:
	rm -rf tcp_server tcp_client

TcpClient.cc

#include <iostream>
#include <string>
#include <unistd.h>
#include <sys/socket.h>
#include <sys/types.h>
#include <arpa/inet.h>
#include <netinet/in.h>

int main(int argc, char **argv)
{
    if (argc != 3)
    {
        std::cerr << "\nUsage: " << argv[0] << " serverip serverport\n"
                  << std::endl;
        return 1;
    }
    std::string serverip = argv[1];
    uint16_t serverport = std::stoi(argv[2]);

    int clientSocket = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP);
    if (clientSocket < 0)
    {
        std::cerr << "socket failed" << std::endl;
        return 1;
    }

    sockaddr_in serverAddr;
    serverAddr.sin_family = AF_INET;
    serverAddr.sin_port = htons(serverport);                  // 替换为服务器端口
    serverAddr.sin_addr.s_addr = inet_addr(serverip.c_str()); // 替换为服务器IP地址

    int result = connect(clientSocket, (struct sockaddr *)&serverAddr, sizeof(serverAddr));
    if (result < 0)
    {
        std::cerr << "connect failed" << std::endl;
        ::close(clientSocket);
        return 1;
    }
    while (true)
    {
        std::string message;
        // std::cout << "Please Enter@ ";
        std::getline(std::cin, message);
        if (message.empty())
            continue;
        send(clientSocket, message.c_str(), message.size(), 0);

        char buffer[1024] = {0};
        int bytesReceived = recv(clientSocket, buffer, sizeof(buffer) - 1, 0);
        if (bytesReceived > 0)
        {
            buffer[bytesReceived] = '\0'; // 确保字符串以 null 结尾
            std::cout << "Received from server: " << buffer << std::endl;
        }
        else
        {
            std::cerr << "recv failed" << std::endl;
        }
    }
    ::close(clientSocket);
    return 0;
}

TcpServer.cc

#include <iostream>
#include <string>
#include <cerrno>
#include <cstring>
#include <cstdlib>
#include <memory>
#include <sys/types.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <sys/wait.h>
#include <unistd.h>

const static int default_backlog = 1;

enum
{
    Usage_Err = 1,
    Socket_Err,
    Bind_Err,
    Listen_Err
};

#define CONV(addr_ptr) ((struct sockaddr *)addr_ptr)

class TcpServer
{
public:
    TcpServer(uint16_t port) : _port(port), _isrunning(false)
    {
    }
    // 都是固定套路
    void Init()
    {
        // 1. 创建socket, file fd, 本质是文件
        _listensock = socket(AF_INET, SOCK_STREAM, 0);
        if (_listensock < 0)
        {
            exit(0);
        }
        int opt = 1;
        setsockopt(_listensock, SOL_SOCKET, SO_REUSEADDR | SO_REUSEPORT, &opt, sizeof(opt));

        // 2. 填充本地网络信息并bind
        struct sockaddr_in local;
        memset(&local, 0, sizeof(local));
        local.sin_family = AF_INET;
        local.sin_port = htons(_port);
        local.sin_addr.s_addr = htonl(INADDR_ANY);

        // 2.1 bind
        if (bind(_listensock, CONV(&local), sizeof(local)) != 0)
        {
            exit(Bind_Err);
        }

        // 3. 设置socket为监听状态，tcp特有的
        if (listen(_listensock, default_backlog) != 0)
        {
            exit(Listen_Err);
        }
    }
    void ProcessConnection(int sockfd, struct sockaddr_in &peer)
    {
        uint16_t clientport = ntohs(peer.sin_port);
        std::string clientip = inet_ntoa(peer.sin_addr);
        std::string prefix = clientip + ":" + std::to_string(clientport);
        std::cout << "get a new connection, info is : " << prefix << std::endl;
        while (true)
        {
            char inbuffer[1024];
            ssize_t s = ::read(sockfd, inbuffer, sizeof(inbuffer)-1);
            if(s > 0)
            {
                inbuffer[s] = 0;
                std::cout << prefix << "# " << inbuffer << std::endl;
                std::string echo = inbuffer;
                echo += "[tcp server echo message]";
                write(sockfd, echo.c_str(), echo.size());
            }
            else
            {
                std::cout << prefix << " client quit" << std::endl;
                break;
            }
        }
    }
    void Start()
    {
        _isrunning = true;
        while (_isrunning)
        {

            sleep(1);
            // 4. 获取连接
            struct sockaddr_in peer;
            socklen_t len = sizeof(peer);
            int sockfd = accept(_listensock, CONV(&peer), &len);
            if (sockfd < 0){
                continue;
            }
            ProcessConnection(sockfd, peer);
        }
    }
    ~TcpServer()
    {
    }

private:
    uint16_t _port;
    int _listensock; // TODO
    bool _isrunning;
};

using namespace std;

void Usage(std::string proc)
{
    std::cout << "Usage : \n\t" << proc << " local_port\n"
              << std::endl;
}
// ./tcp_server 8888
int main(int argc, char *argv[])
{
    if (argc != 2)
    {
        Usage(argv[0]);
        return Usage_Err;
    }
    uint16_t port = stoi(argv[1]);
    std::unique_ptr<TcpServer> tsvr = make_unique<TcpServer>(port);
    tsvr->Init();
    tsvr->Start();

    return 0;
}

【案例】：对测试代码进行修改，如下：

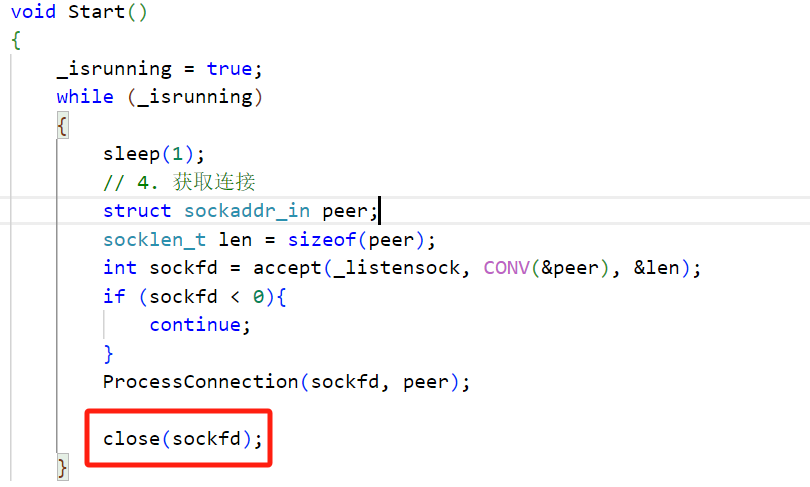

🌿将 backlog 的值修改为 1，并且注释掉 accept 代码

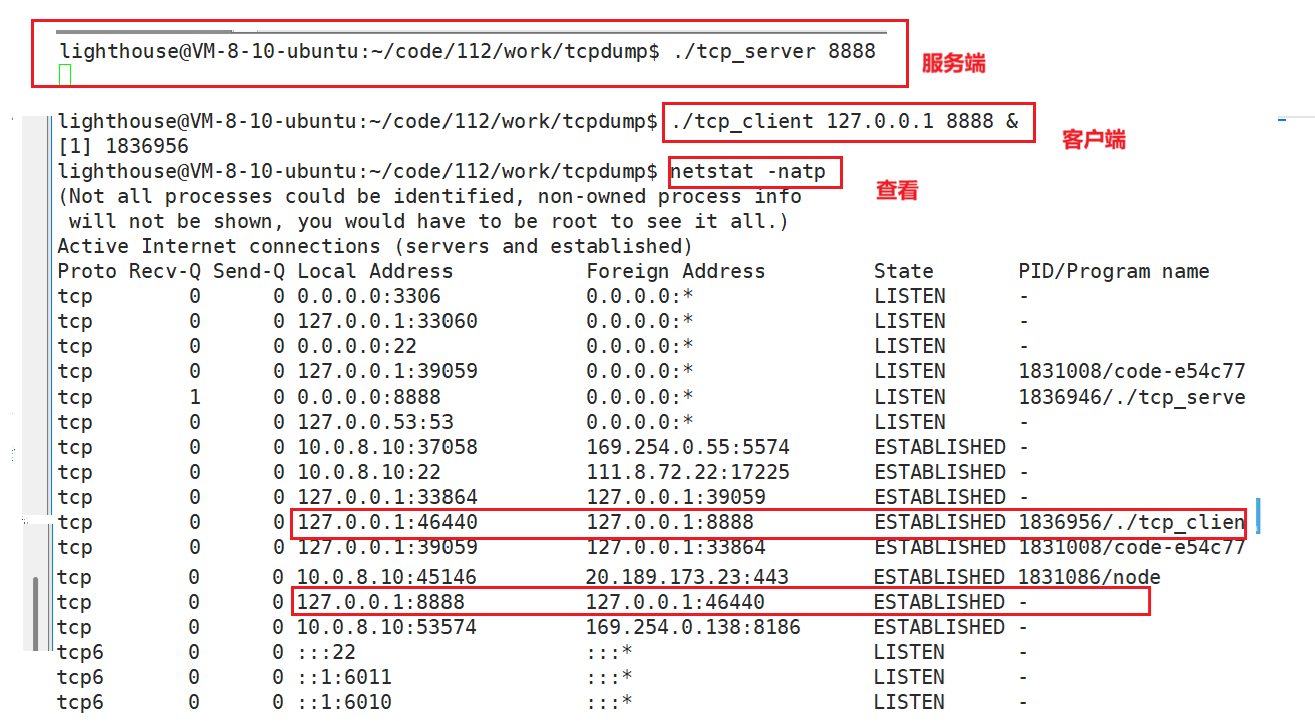

此时启动 1 个客户端同时连接服务器, 用 netstat 查看服务器状态, 一切正常，如下：

此时可以看到两条链接，由于 TCP 是全双工的，因此当我们客户端和服务端在同一台主机上，建立连接启动之后，netstat 就能查到两个，服务端到客户端，客户端到服务端

从这个例子我们可以知道，即使我们的上层不调用 accept , 客户端依然可以连接

因此我们可以知道三次握手建立连接的过程与三次握手无关，其会在底层自动把链接建立好
那么 accept 的本质其实就是把一个建立好的连接通过 accept 以文件描述符 fd 的方式给用户返回，拿上来就行了

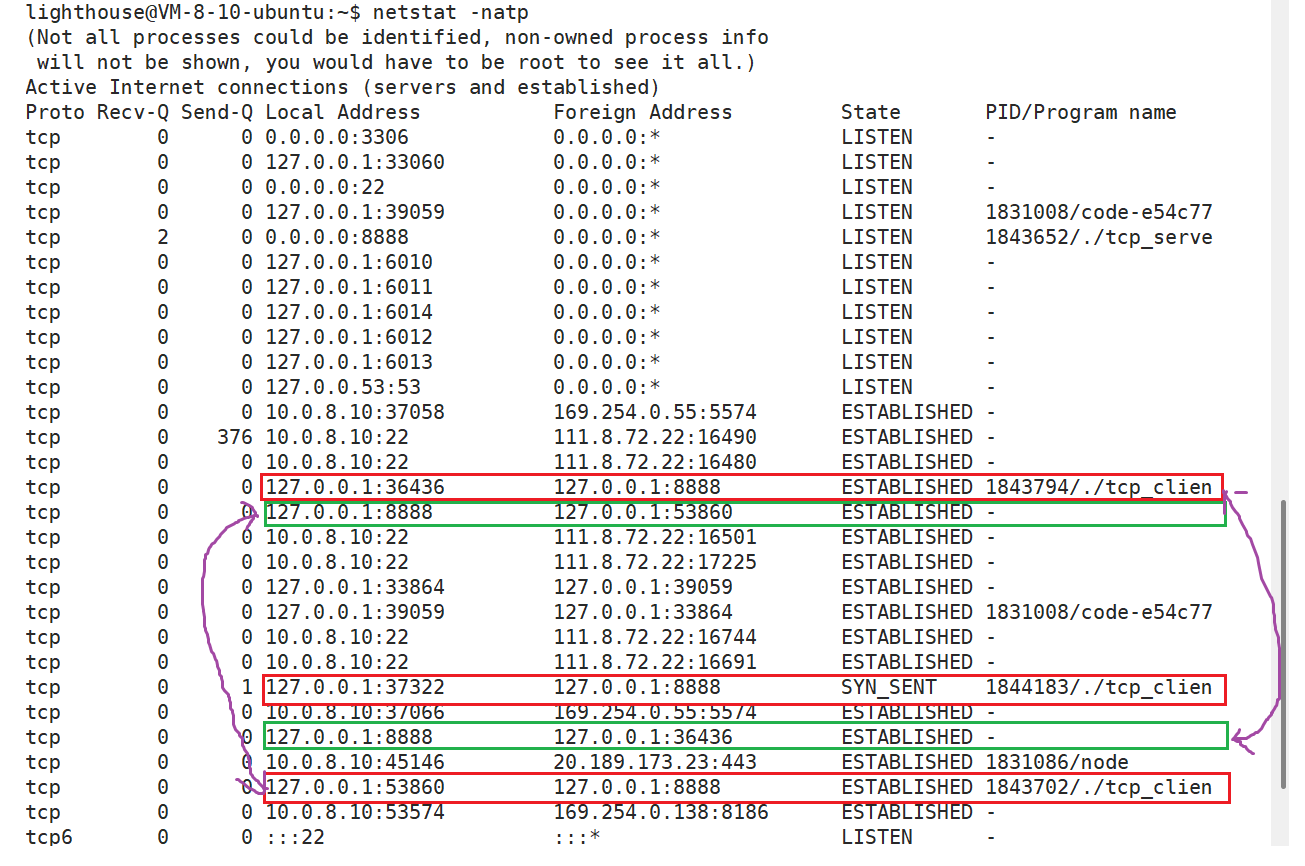

然后启动 2 个客户端同时连接服务器, 用 netstat 查看服务器状态, 仍然一切正常，但是启动第 3 个客户端时, 发现服务器对于第 3 个连接的状态存在问题了，如下：

我们可以看到正常连接的前两台主机，都有两个连接（客户端 <==> 服务端），而且状态均是 ESTABLISHED，而第三台服务端出现了 SYN_SENT，并且连接也只有一个，说明连接建立失败

2. 出现 SYN_SENT 原因

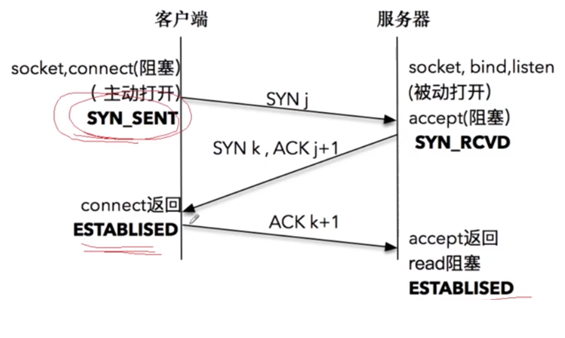

之前已经讲过了三次握手的基本流程，如下：

第一次握手 ：客户端发送 SYN 标志，表示发起连接请求；
第二次握手 ：服务器收到请求后，发送 SYN+ACK ，表示接受请求并同步；
第三次握手 ：客户端确认连接，发送 ACK。

三次握手完成后，连接进入全连接队列，但此时应用层可能尚未处理这个连接请求

💻 那么为什么上面客户端状态正常，但是服务器端出现了 SYN_RECV 状态，而不是 ESTABLISHED 状态

原因：Linux 内核协议栈为一个 tcp 连接管理使用两个队列:

半连接队列（syn queue）：存储已发送 SYN 的连接，但尚未完成三次握手的连接。每当收到 SYN 请求，服务器将这个连接放入半连接队列，直到三次握手完成或超时失败。（用来保存处于 SYN_SENT 和 SYN_RECV 状态的请求）
全连接队列（accpetd 队列）：三次握手完成后，连接进入全连接队列，等待被应用层（通常是通过 accept() 函数）处理。如果全连接队列已满，新连接将被丢弃。（用来保存处于 ESTABLISHED 状态，但是应用层没有调用 accept 取走的请求）
- 🔗 而全连接队列的长度会受到 listen 第二个参数（backlog）的影响，全连接队列满了的时候，就无法继续让当前连接的状态进入 ESTABLISHED 状态了.

这个队列的长度通过上述实验可知，是 listen 的第二个参数（backlog） + 1

结论：

listen 的第二个参数的本质是当服务器压力很大或者来不及获取（accept）新连接的时候，操作系统就会在底层（tcp 层）为我们维护一个全连接队列，这个队列会把新到来的连接维护起来，当我们未来需要的时候再把新连接获取上去，这个队列的最大长度叫做 backlog + 1

3. 理解全连接队列

💻 在操作系统中的传输层中有一个接收队列 accept_queue，建立连接时需要进行三次握手。操作系统中用户访问的网站多种多样，并且会并发的运行，所以在操作系统内部一定是要通过数据结构来进行管理的！

连接本质就是操作系统内核中的一批数据结构！

在传输层中将这个数据结构放入队列中进行管理！应用层会调用 accept 获取连接，传输层就会返回给一个文件描述符fd 供应用层使用，通过这个文件描述符，应用层就可以进行通信！这个队列就是 全连接队列 ！

🦈 当应用层非常忙，来不及 accept 的时候，那么此时 全连接队列 就会挤压连接，这个总数不能超过 backlog ！这个并不代表服务端只能同时处理 backlog + 1 个连接。全连接队列中的连接表示连接成功，但是来不及及时处理的连接！

全连接队列的本质就是一组 生产消费者模型，应用层从其中获取资源，传输层向其中放入资源！

这个队列保证了在应用层较忙时无法获取连接时，可以先将一些连接维护起来，等待应用层调用。
这样可以大大提升效率，提高连接吞吐量！减少服务端闲置率，增加给用户提供服务的效率和体验！这也是为什么全连接队列不能为空，也不能太长的原因

看了上面，我们再从内核的角度来理解全连接队列

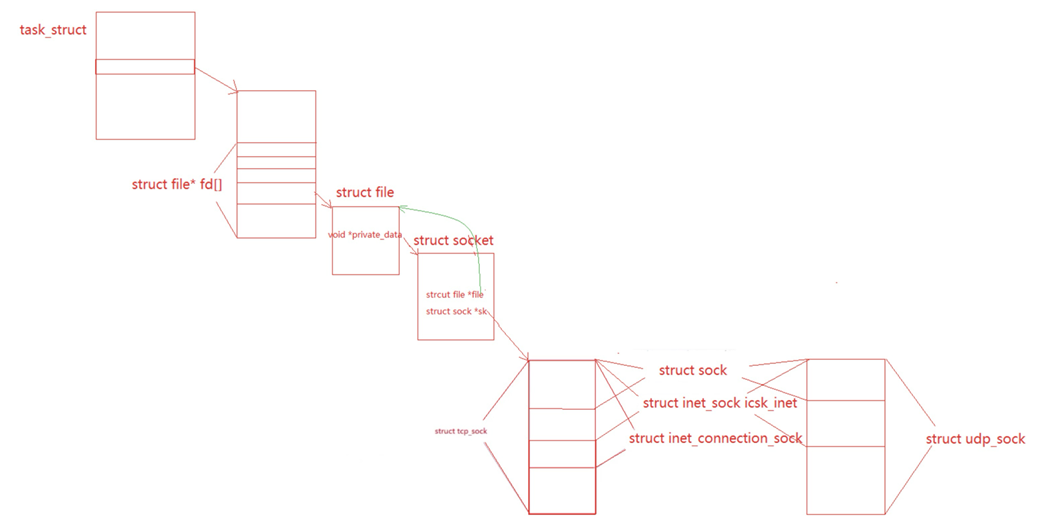

🍺 当服务器启动时，本质上是启动一个进程，那么就会有对应的 task_struct。在这个结构体中都会有 struct files_struct！其中包含文件描述符表 struct file*fd_array[] ，每个元素都指向文件结构体 struct file

当创建网络套接字时，会创建一个 struct socket 结构体！在内核中时这样一个结构：

struct socket {
	socket_state 			tate;
    unsigned long			flags;
    const struct proto_ops 	*ops;
 	struct fasync_struct	*fasync list;
   	struct_file				*file;
    struct sock				*sk;
    wait_queue_head_t    	wait;
    short					type;
};

此时可以看到 struct socket 结构体内部有一个 struct file 结构体，但是未来我们是想通过文件描述符找到对应的套接字，然后进行读取数据。可是现在是 struct socket 结构体内部有一个 struct file 结构体，如果通过 struct file 结构体找到套接字呢？

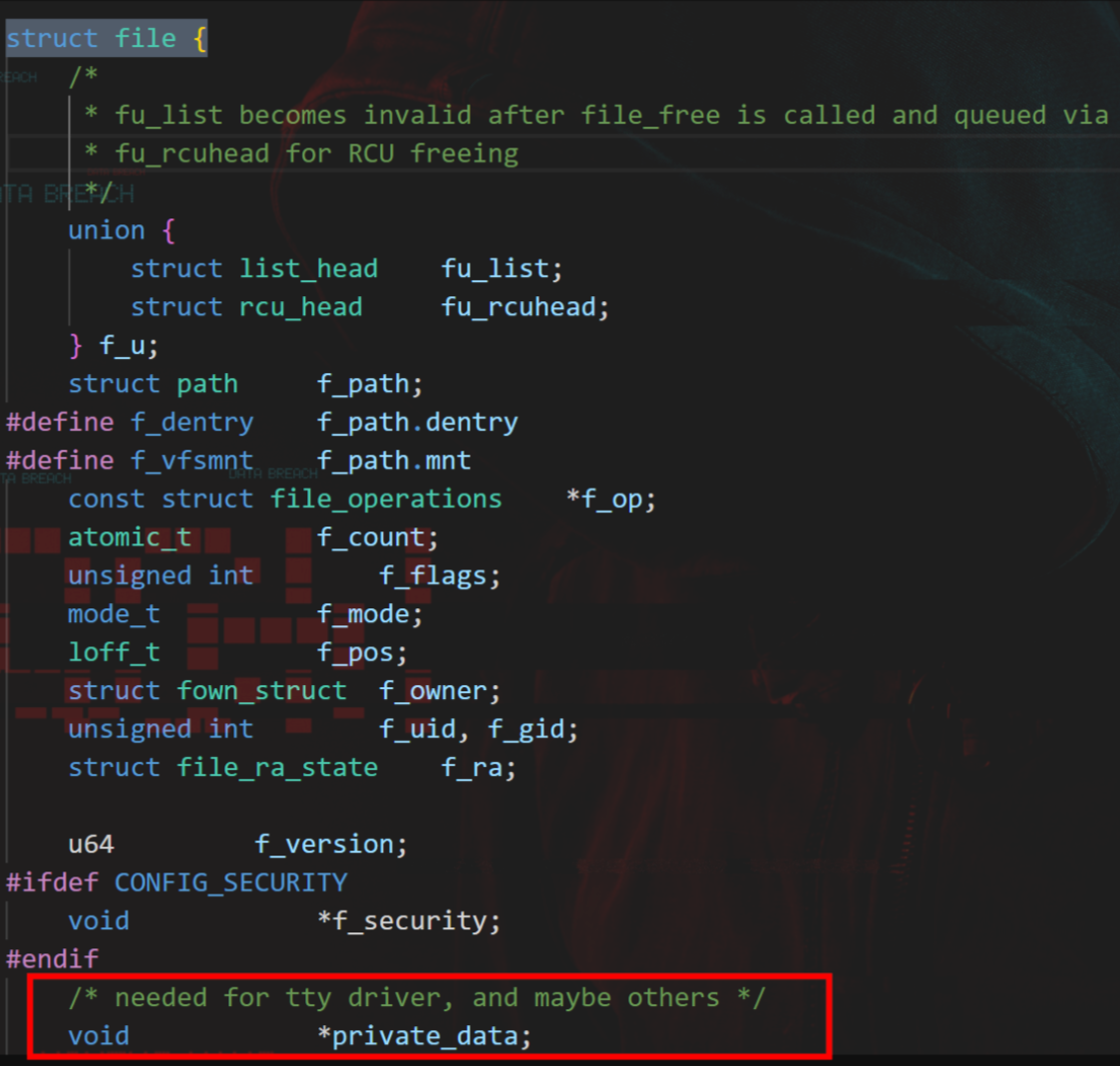

🐑 在 struct file 结构体有一个指针 void* private_data, 这个指针指向 struct socket 结构体。这样两个结构体就联系起来了！

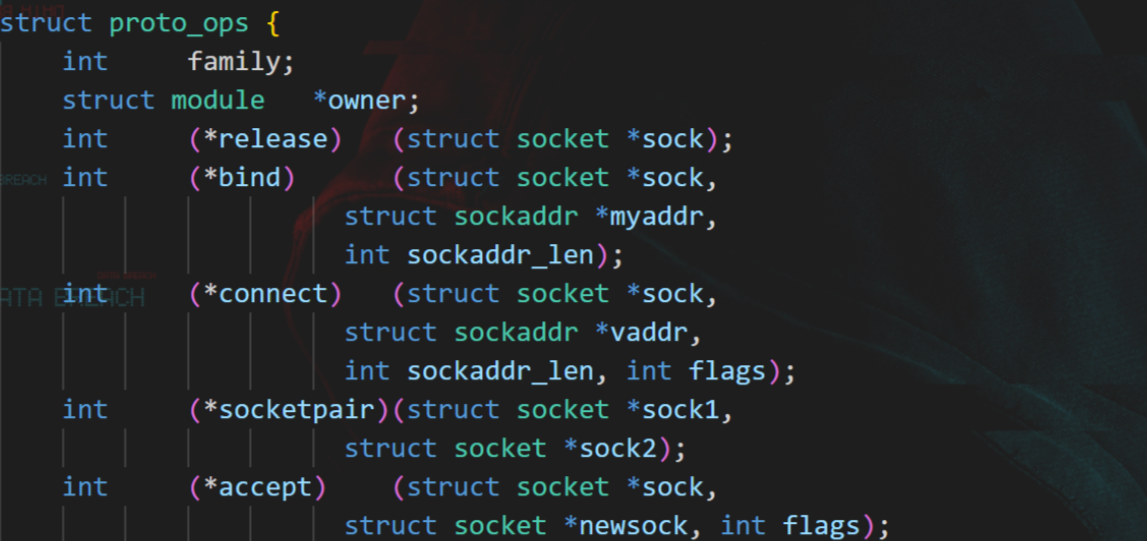

📐 struct socket 结构体是网络 Socket 的入口，其内部还包含一个 const struct proto_ops 结构体

这是一个方法集，集合了 bind，connect… 一系列的函数指针！

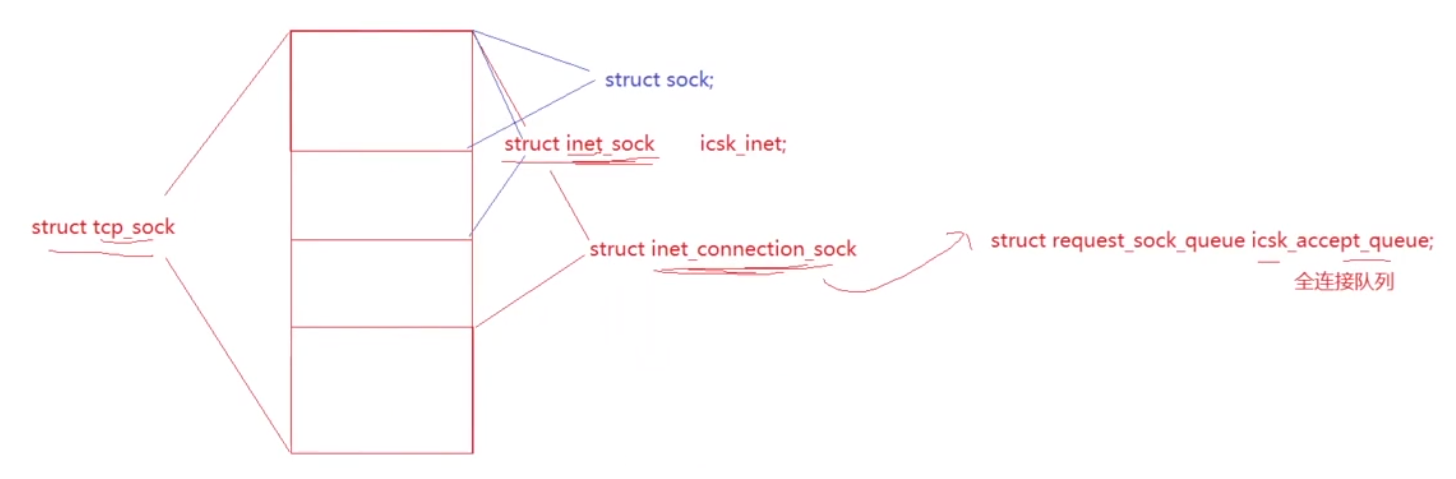

虽然我们 struct socket 结构体是内核中的套接字结构，但建立连接时真实的数据结构是 struct socket 结构体中 struct sock *sk 所指向的 tcp_sock 结构体！

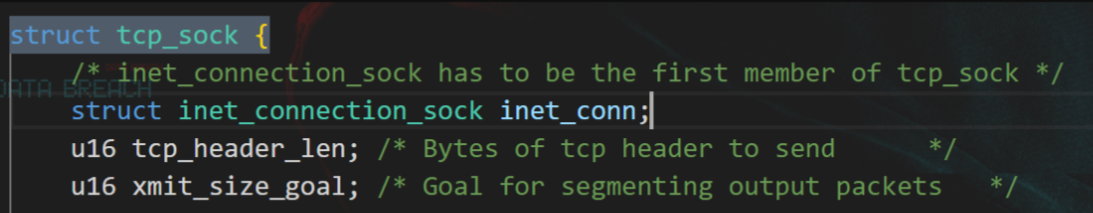

🛜 这是 TCP 套接字，其中包含了慢启动算法阈值，拥塞窗口大小，关联进程… 一系列 TCP 协议中的对应字段！这个 tcp_sock 就是三次握手时候建立的结构体！其中的第一个成员 struct inet_connection_sock 是复制连接属性的！这里就包含连接的相关信息。全连接队列就在这个结构体中！

结构体如下：

struct inet connection sock{
    /* inet sock has to be the first member! */
    struct inet_sock 			icsk_inet;
    struct request_sock_queue 	icsk_accept_queue;
    struct inet_bind_bucket		*icsk_bind_hash;
    unsigned long				icsk_timeout;
    struct timer_list			icsk_retransmit_timer;
    struct timer_list			icsk_delack_timer;

    __u32						icsk_rto;
    __u32						icsk_pmtu_cookie;
    const struct tcp_congestion_ops *icsk_ca_ops;
    const struct inet_connection_sock_af_ops *icsk_af_ops;
   	unsigned int		 		(*icsk sync mss)(struct sock *sk, u32 pmtu);
    __u8						icsk_ca_state;
    __u8						icsk_retransmits;
    __u8						icsk_pending;
    __u8						icsk_backoff;
    __u8						icsk_syn_retries;
    __u8						icsk_probes_out;
    __u16						icsk_ext_hdr_len;

    struct{
		__u8					pending;  	/* ACK is pending*/
		__u8					quick;		/*Scheduled number of quick acks*/
		__u8					pingpong; 	/* The session is interactive*/
		__u8					blocked;  	/* Delayed ACK was blocked by socket lock */
		__u32					ato;		/* Predicted tick of soft clock*/
        unsigned 				longtimeout;/* Currently scheduled timeout*/
        __u32					lrcvtime;	/* timestamp of last received data packet */
        __u16					last_seg_size;/* Size of last incoming segment*/
        __u16					rcv_mss;	/* MSS used for delayed Ack decisions*/
	}icsk_ack;

...
}

这里有超时重传的触发时间，TCP 连接的状态，握手失败重试次数，全连接队列…等数据。

request_accept_queue（全连接队列）结构体如下：

struct request_sock_queue {
  	struct request_sock 	*rskq accept head;
    struct request_sock 	*rskg accept tail;
    rwlock_t				syn_wait_lock;
    u8						rskq_defer_accept;
    /* 3 bytes hole, try to pack */
    struct listen_sock		*listen opt;
};

struct inet_connection_sock 中的第一个成员是 struct inet_sock 结构体，这是网络层的结构体。

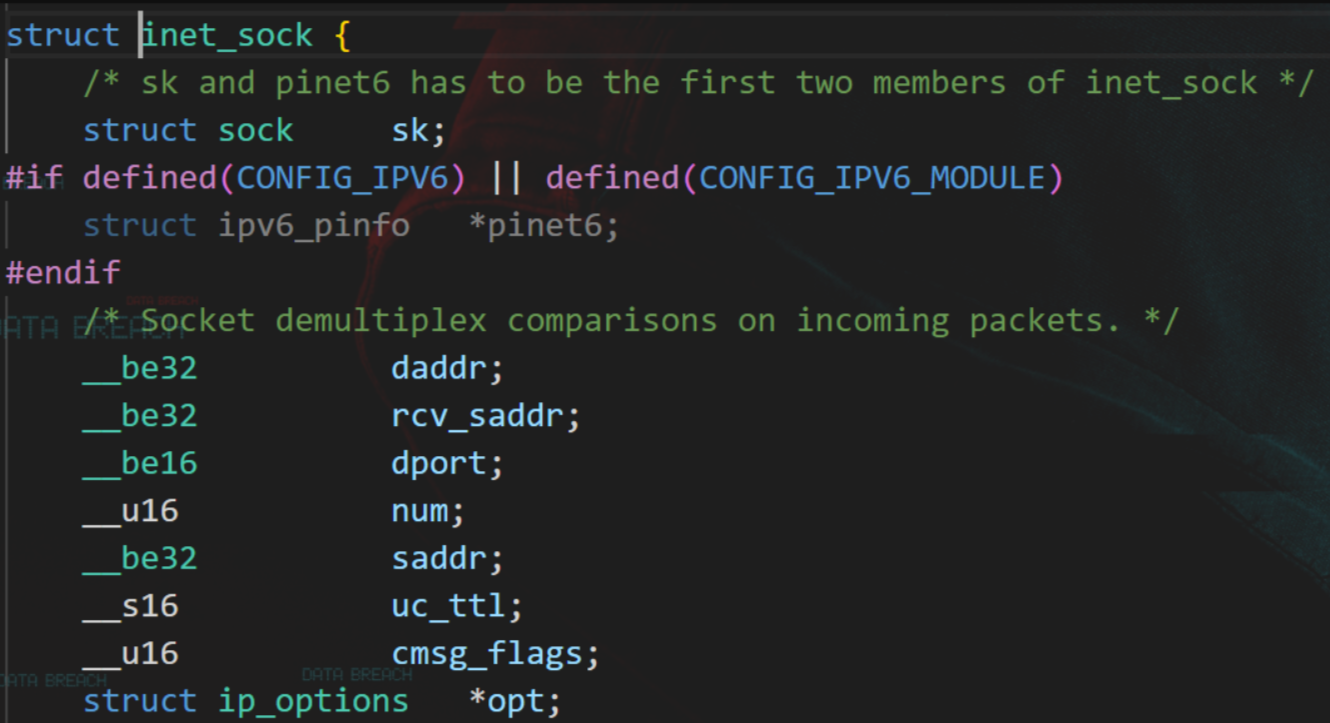

🏡 struct inet_sock 结构体其中包含了目的端口号，源端口号，目的 IP 地址和源 IP 地址等数据！更重要的是其中第一个成员是 struct sock 结构体，里面包含着报文的一些属性。

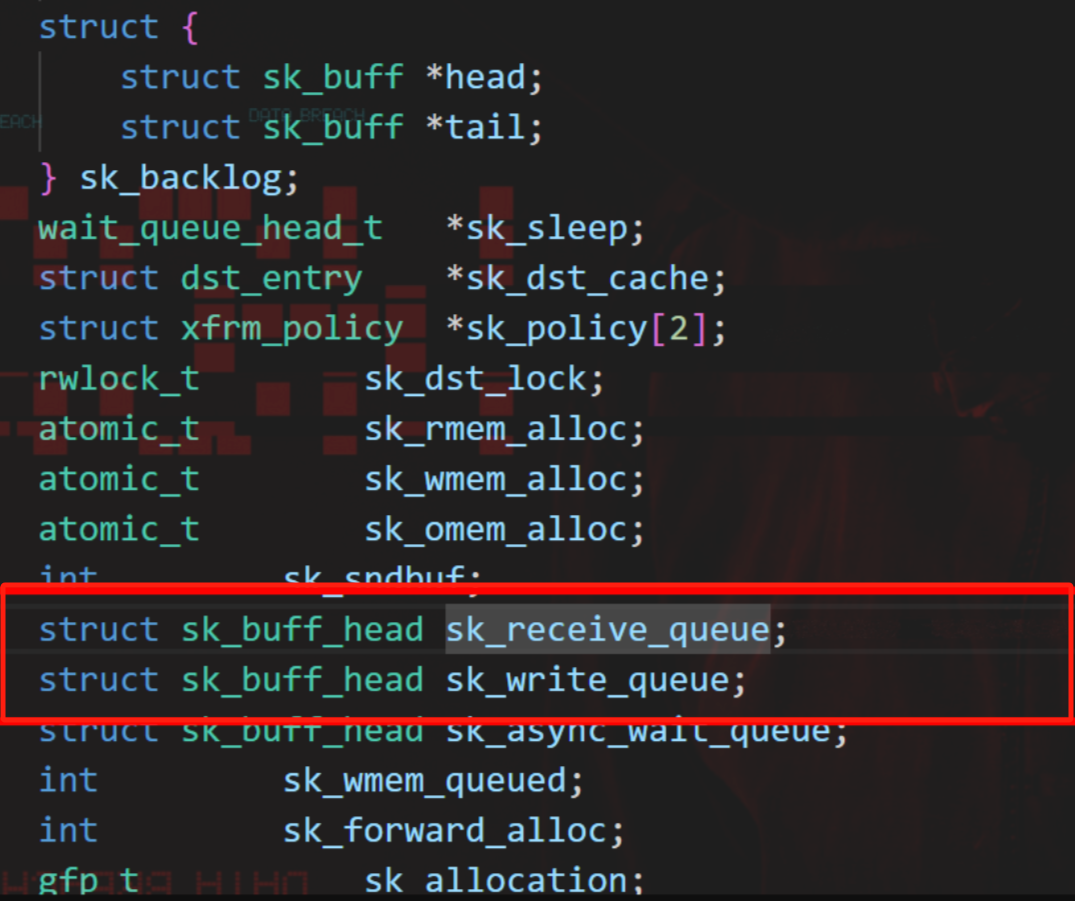

这是整个 tcp_sock 中最底层的结构体，其中有两个字段：接收队列 和 发送队列

struct sk_buff_head sk_receive_queue;
struct sk_buff_head sk_write_queue;

这两个队列对于网络通信至关重要，因为它们直接参与了数据的接收和发送过程

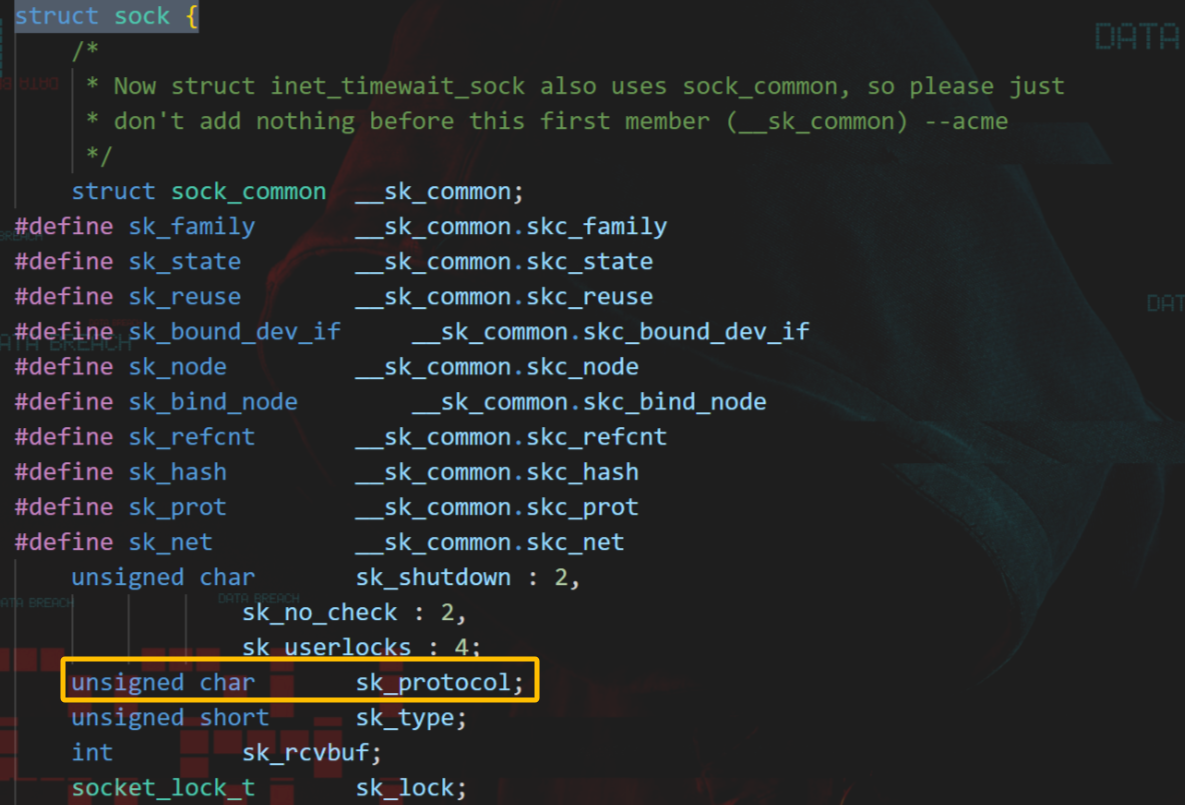

然后我们再来看看 sock 结构体，如下：

我们再回过来看 struct socket，其中有一个结构体指针 struct sock* sk，这个指针可以指向 tcp_sock 中最底层的 struct sock 结构体，然后可以通过类型转换，最终读取到整个 tcp_sock 结构体！也就是说，这个指针指向了 tcp_sock 结构体！

通过强制类型转换 这个指针可以直接指向 struct sock 、struct inet_sock 、 struct ine_connection_sock 访问对应的数据

通过结构体嵌套的方式，使用公共指针指向结构体头部对象的方式这就是 C风格的多态！ 此时 struct sock 就是基类！

struct socket{
 	socket_state 			state;
    unsigned long 			flags;
    const struct proto_ops 	*ops;
    struct fasync_struct	*fasync_list;
    struct file				*file;
    struct sock				*sk;
    wait_queue_head_t		wait;
    short					type;
}

同样的创建 UDP 套接字时，udp_sock 的第一个成员是 struct inet_sock 结构体（因为 udp 不需要连接所以没有包含连接属性结构体）。那么最终也是一个 struct sock 结构体，所以也可以通过C风格的多态实现！

通过基类 struct socket，我们可以进行 tcp 和 udp 的通信，所以说他是网络 socket 的入口。

二、全连接队列满

如果全连接队列已满，新的完成握手的连接会被丢弃，客户端可能收到ECONNREFUSED错误或超时

原因如下：

应用处理速度不足：
- 应用程序调用accept()的速度跟不上新连接的到达速度
队列长度设置过小：
- 操作系统默认的全连接队列长度（如Linux的net.core.somaxconn）不足以应对高并发
突发流量冲击：
- 瞬时大量连接请求导致队列快速填满
资源限制：
- 文件描述符（FD）耗尽或内存不足，无法接收新连接

采取的优化措施如下：

① 调整队列长度，适用于默认配置不足时

修改内核参数（以Linux为例）：

# 查看当前全连接队列最大值
sysctl net.core.somaxconn

# 临时修改（重启失效）
sysctl -w net.core.somaxconn=1024

# 永久修改（写入配置文件）
echo "net.core.somaxconn=1024" >> /etc/sysctl.conf
sysctl -p

应用程序设置：确保listen(fd, backlog)中的backlog参数与somaxconn一致。

listen(sockfd, 1024);

② 提升应用处理能力，适用于高并发且应用处理慢

多线程/进程模型：为每个连接分配独立线程/进程处理。
异步I/O（如epoll/kqueue）：使用事件驱动模型（如Nginx、Node.js）高效处理并发。
连接批处理：单次accept()调用接收多个连接，减少系统调用开销。

③ 负载均衡与横向扩展，适用于单机资源瓶颈

多服务器分发：通过负载均衡器（如Nginx、HAProxy）将请求分散到多台服务器。
自动扩缩容：云环境下根据流量自动增加服务器实例（如Kubernetes HPA）。

④ 监控与告警，适用于预防性维护

监控队列状态：

# 查看全连接队列溢出情况（Linux）
netstat -s | grep "times the listen queue of a socket overflowed"
ss -lnt | grep "Recv-Q"

告警阈值：当溢出次数持续增长时触发告警，及时扩容或优化。

⑤ 优雅降级与限流

队列满时拒绝新连接：返回503 Service Unavailable或自定义错误页面。
限流措施：使用令牌桶或漏桶算法限制新连接速率（如iptables限速）。

⑥ 资源优化，适用于资源不足导致队列溢出

增加文件描述符限制：

# 修改系统级和进程级FD限制
echo "fs.file-max=100000" >> /etc/sysctl.conf
ulimit -n 65535

内存与TCP参数调优：

# 调整TCP缓冲区大小
sysctl -w net.ipv4.tcp_mem="9437184 12582912 16777216"
sysctl -w net.ipv4.tcp_rmem="4096 87380 6291456"
sysctl -w net.ipv4.tcp_wmem="4096 16384 4194304"

三、TCP dump 抓包

TCPDump 是一款强大的网络分析工具，主要用于捕获和分析网络上传输的数据包。

这里我们使用其进行抓包，分析 TCP 过程

1. 安装 tcpdump

🎁 tcpdump 通常已经预装在大多数 Linux 发行版中。如果没有安装，可以使用包管理器进行安装。

例如 Ubuntu，可以使用以下命令安装：

sudo apt-get update
sudo apt-get install tcpdump

而在 Red Hat 或 CentOS 系统中，可以使用以下命令：

sudo yum install tcpdump

2. 常见使用

① 捕获所有网络接口上的 TCP 报文

① 使用以下命令可以捕获所有网络接口上传输的 TCP 报文：

$ sudo tcpdump -i any tcp

注意： -i any 指定捕获所有网络接口上的数据包， tcp 指定捕获 TCP 协议的数据包。 i 可以理解成为 interface 的意思

② 捕获指定网络接口上的 TCP 报文

如果你只想捕获某个特定网络接口（如 eth0）上的 TCP 报文，可以使用以下命令：

$ ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
		inet 172.18.45.153 netmask 255.255.192.0 broadcast
172.18.63.255
		inet6 fe80::216:3eff:fe03:959b prefixlen 64 scopeid
0x20<link>
		ether 00:16:3e:03:95:9b txqueuelen 1000 (Ethernet)
		RX packets 34367847 bytes 9360264363 (9.3 GB)
		RX errors 0 dropped 0 overruns 0 frame 0
		TX packets 34274797 bytes 6954263329 (6.9 GB)
		TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

$ sudo tcpdump -i eth0 tcp

③ 捕获特定源或目的 IP 地址的 TCP 报文

使用 host 关键字可以指定 源或目的 IP 地址。例如，要捕获源 IP 地址为 192.168.1.100 的 TCP 报文，可以使用以下命令：

$ sudo tcpdump src host 192.168.1.100 and tcp

【案例】

要捕获目的 IP 地址为 192.168.1.200 的 TCP 报文，可以使用以下命令：

$ sudo tcpdump dst host 192.168.1.200 and tcp

同时指定源和目的 IP 地址，可以使用 and 关键字连接两个条件：

$ sudo tcpdump src host 192.168.1.100 and dst host 192.168.1.200 and tcp

④ 捕获特定端口的 TCP 报文

使用 port 关键字可以指定端口号。例如，要捕获端口号为 80 的 TCP 报文（通常是HTTP 请求），可以使用以下命令：

$ sudo tcpdump port 80 and tcp

⑤ 保存捕获的数据包到文件

使用 -w 选项可以将捕获的数据包保存到文件中，以便后续分析。例如：

$ sudo tcpdump -i eth0 port 80 -w data.pcap

这将把捕获到的 HTTP 流量保存到名为 data.pcap 的文件中。

了解： pcap 后缀的文件通常与 PCAP（Packet Capture）文件格式相关，这是一种用于捕获网络数据包的文件格式

⑥ 从文件中读取数据包进行分析

🍑 使用 -r 选项可以从文件中读取数据包进行分析。例如：

tcpdump -r data.pcap

这将读取 data.pcap 文件中的数据包并进行分析

注意事项

使用 tcpdump 时，请确保你有足够的权限来捕获网络接口上的数据包。通常，你需要以 root 用户身份运行 tcpdump。

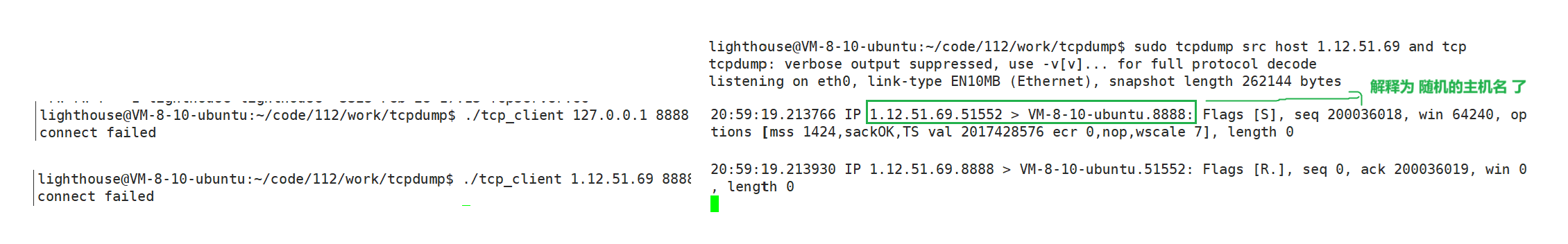

使用 tcpdump 的时候，有些主机名会被云服务器解释成为随机的主机名，如果不想要，就用 -n 选项主机观察三次握手的第三次握手，不占序号

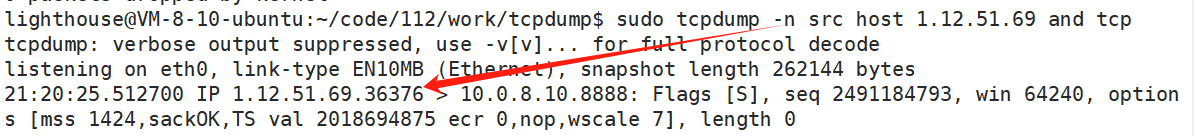

当我们带上 -n 时，会如下：

在上面我们也可以看到，此时我们抓到了 Flags 为 S 的 SYN 报文

3. 抓包验证三次握手和四次挥手的过程

此时需要用到上面的测试代码进行验证：

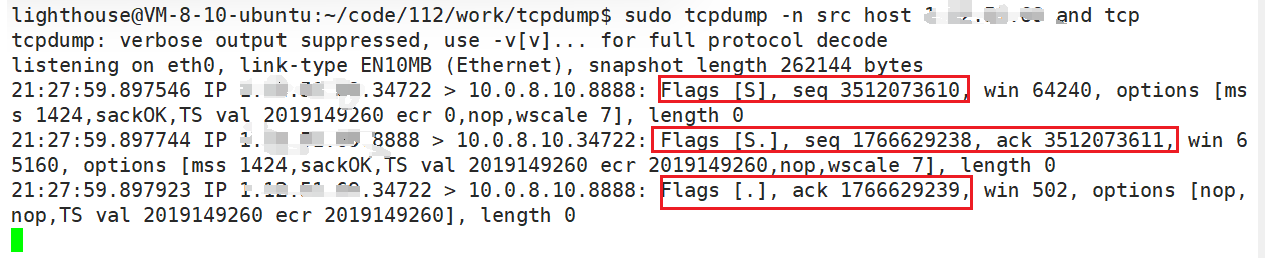

将服务端和客户端同时启动， 可以看到下面三个就是 SYN 、 SYN + ACK 、 ACK , 可以看到第二个 ACK 就是对第一个 SYN 的确认序号：

第三次的 ACK 就自动置 1 了，双方开始正常通信

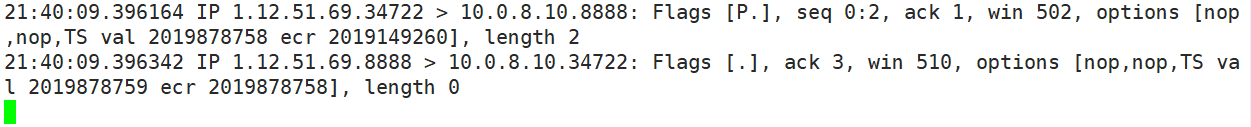

此时我们直接 CTRL + C 杀掉客户端可以发现抓取到 FIN 标识位和 ACK 但是为什么只有两次挥手呢？

此时我们有理由相信我们代码中是有 bug 的！！ 很有可能没有关闭文件描述符！！！

查看代码，发现我们雀氏没有关闭 fd ，如下：

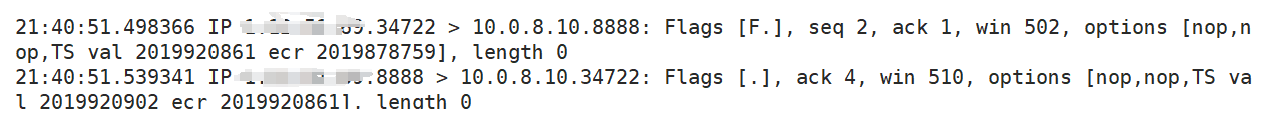

但是由于客户端和服务器关闭连接几乎是同时的，此时就造成了捎带应答！！！，如下：

而如果我们是让服务器 sleep 1 秒再退出，结果会咋样呢？

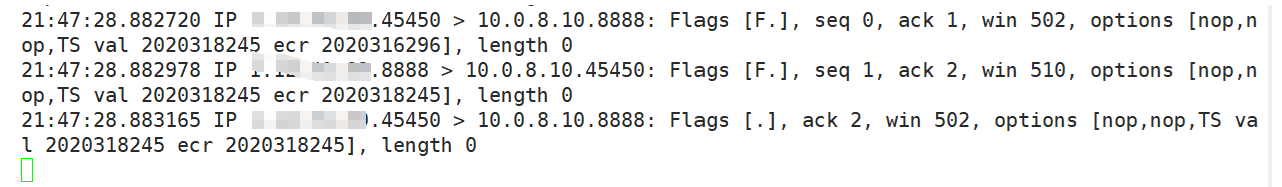

结果如下：

此时就能看到标准的四次挥手了！！！

本文参与腾讯云自媒体同步曝光计划，分享自作者个人站点/博客。

原始发表：2025-05-05，如有侵权请联系 cloudcommunity@tencent.com 删除

tcpdump

本文分享自作者个人站点/博客前往查看

如有侵权，请联系 cloudcommunity@tencent.com 删除。

本文参与腾讯云自媒体同步曝光计划，欢迎热爱写作的你一起参与！
