KT6368A蓝牙芯片可以直接接5V的mcu电平吗?或者1.8v,3.3V的mcu

原创
作者头像
清月电子
发布2025-04-18 14:39:24
发布2025-04-18 14:39:24
1110
举报
文章被收录于专栏:KT6368AKT6368A

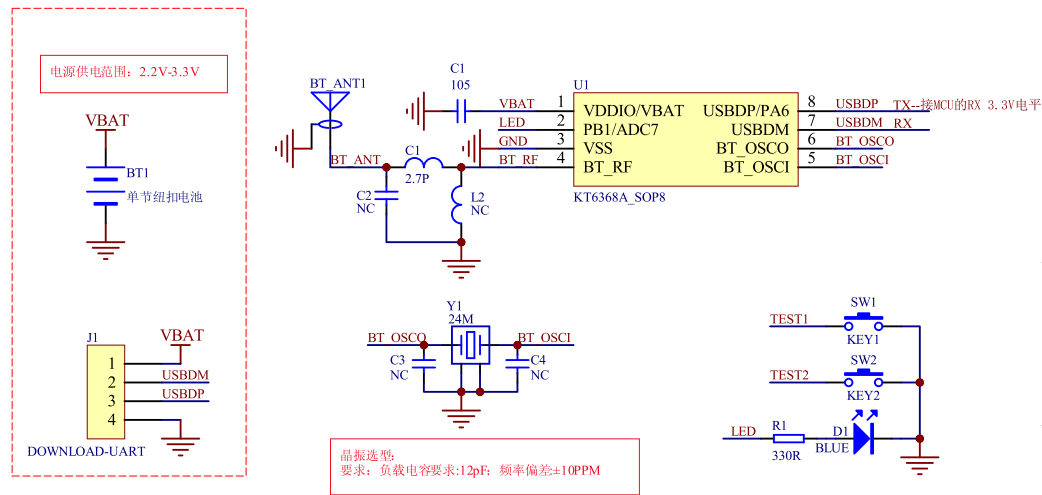

首先描述一下KT6368A蓝牙芯片的电平情况:

可以看看KT6368A的供电情况,支持2.6V-3.3V的供电电压【推荐3.3V】。那么意味着芯片的IO电压也是随着供电电压变化的。举例:供电电压为2.5V,那么6368A高电平的电压就是2.5V

其次,面对客户的应用场景分为三种情况

情况一:客户的MCU的GPIO是3.3V的TTL电平

  1. 那么推荐直接串联100欧姆电阻就可以,包含RX和TX,都建议串上
  2. 这个电阻存在的意义,其实不是为了适配电平,而是为了防止电流倒灌,一定要加,不要直连

情况二:客户的MCU的GPIO是1.8V的TTL电平

这个可以选择直连,也可以选择串100欧姆的电阻,TX和RX都串上

情况三:客户的MCU的GPIO是5V的TTL电平

  1. 那么推荐直接串联1K电阻就可以,包含RX和TX,都建议串上

2、这个电阻存在的意义,就是为了降压,一定要加,不要直连

  1. 此时,假如客户MCU的IO驱动能力很强,串电阻之后到达KT6368A的7脚电平可能还是3.7V。那么此时这个电阻还可以加大至2K,都行,因为不同的MCU驱动能力不一样,不好统一说明
  2. 当然客户还可以选择专用电平转换芯片,能接受成本就用

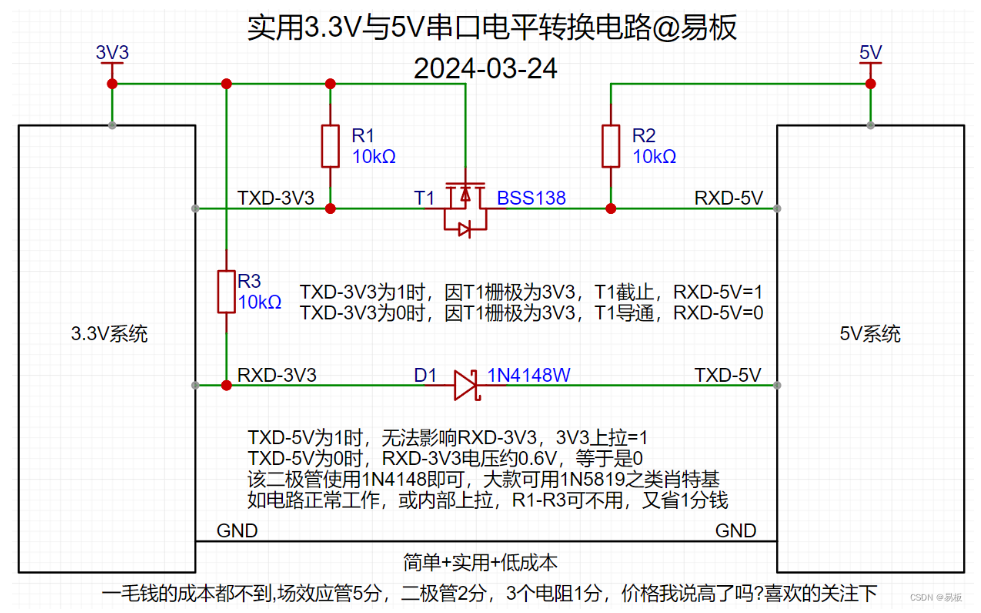

  3. 当然客户还可以选择分立的元器件来做电平转换,网上可以参考的资源特别多。

最后,还是能省则省的原则

现在的芯片其实都挺强的了,无论是性能,还是成本,还是耐用性都是可以的

根据我们大量的客户生产,基本上5V的电平,串1K的电阻都是可以正常批量生产,很稳定的

其实芯片的IO虽然是标的3.3V,严谨的说法是建议做电平转换

但是考虑实际应用,直接串1K电阻没问题的

芯片的IO口也可以耐5V的电压,只要驱动电流别那么大,就是OK的,并不是影响通讯,也不会影响寿命
