LCC/CLCC/PLCC封装芯片从导通到可靠性的综合测试解决方案

LCC（Leadless Chip Carrier）、CLCC（Ceramic Leaded Chip Carrier）和PLCC（Plastic Leaded Chip Carrier）封装芯片因其结构差异和应用场景的多样性，在工业控制、汽车电子、通信设备及消费电子领域占据重要地位。为确保其性能与可靠性，需通过导通测试、功能性测试、高性能测试、可靠性测试、逻辑测试等多维度验证。本文将结合鸿怡电子测试座、老化座及烧录座的关键技术，系统解析测试方法、标准与实践应用。

LCC芯片测试

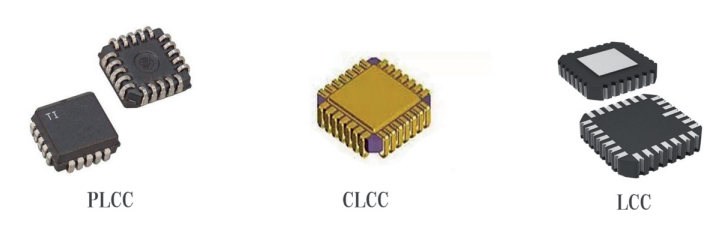

一、封装类型与核心特性对比

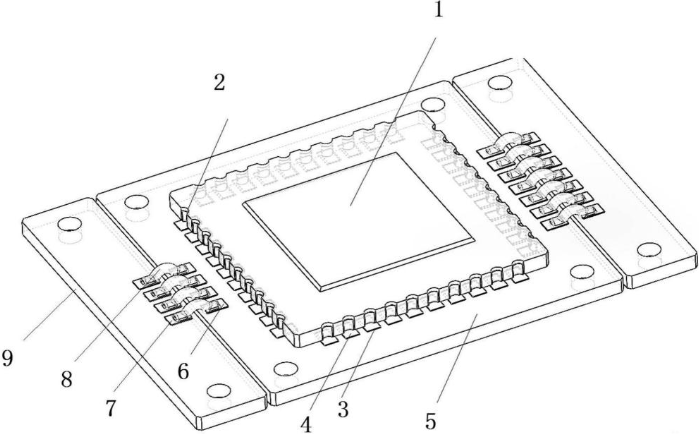

1. LCC（无引脚芯片载体）

结构：无引脚设计，底部焊盘直接与PCB连接，封装体积小、密度高。

应用场景：移动设备、高频电路（如5G射频模块）、智能穿戴设备。

测试难点：高频信号完整性（寄生电感需<0.1nH）、微间距适配（焊盘间距低至0.4mm）。

2. CLCC（陶瓷引脚芯片载体）

结构：陶瓷材质，引脚布局于两侧，耐高温、抗震性强。

应用场景：汽车电子（ECU控制模块）、航空航天（极端环境数据处理）。

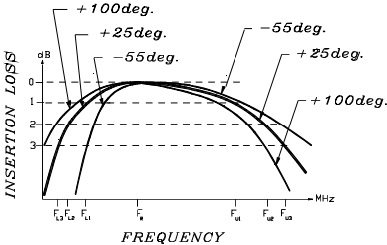

测试难点：高温环境稳定性（测试温度需达-55℃~175℃）、抗机械应力验证。

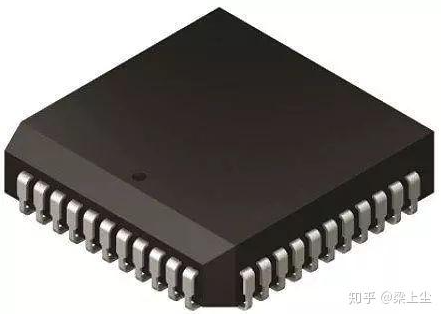

3. PLCC（塑料引脚芯片载体）

结构：塑料材质，引脚呈“J”形分布于四周，散热性能优异。

应用场景：工业控制器、通信基站、存储器模块。

测试难点：多引脚接触稳定性（引脚数可达84个）、长期老化耐受性。

LCC芯片测试

二、核心测试项与标准

1. 导通测试

定义：验证芯片引脚/焊盘与PCB的电气连通性，排除开路、短路及虚焊缺陷。

测试方法：

四线法：精度±0.1mΩ，适用于低阻值焊点检测。

X射线检测（AXI）：检测焊球空洞率（≤25%）与裂纹（JESD22-B111标准）。

鸿怡电子解决方案：翻盖式芯片测试座配备双头铍铜探针，接触电阻<50mΩ，支持0.4mm间距，适配PLCC多引脚检测。

2. 功能性测试

定义：验证芯片逻辑功能与协议兼容性（如CAN总线、I2C接口）。

测试方法：

ATE（自动测试设备）：集成多通道信号源，支持并行测试（吞吐量>1000片/小时）。

边界扫描（JTAG）：覆盖率≥95%，用于复杂SoC芯片内部逻辑验证。

测试条件：电压范围覆盖1.8V~50V，温度扩展至-40℃~125℃（车规级AEC-Q100标准）。

3. 高性能测试

定义：评估高频响应、散热效率及动态功耗。

测试方法：

TDR（时域反射计）：测量信号路径阻抗（50Ω±5%），识别阻抗突变点。

热成像分析：监测结温分布，确保满载工况下温度≤105℃（JESD51-14标准）。

鸿怡电子解决方案：同轴探针结构寄生电感<0.1nH，支持40GHz高频测试，适配LCC封装高频需求。

4. 可靠性测试

定义：模拟极端环境与长期使用工况，验证寿命与失效阈值。

测试项与标准：

HTOL（高温工作寿命测试）：125℃下运行1000小时，参数漂移<10%（AEC-Q100标准）。

温度循环测试：-55℃↔125℃循环1000次，验证封装抗热疲劳性（MIL-STD-883标准）。

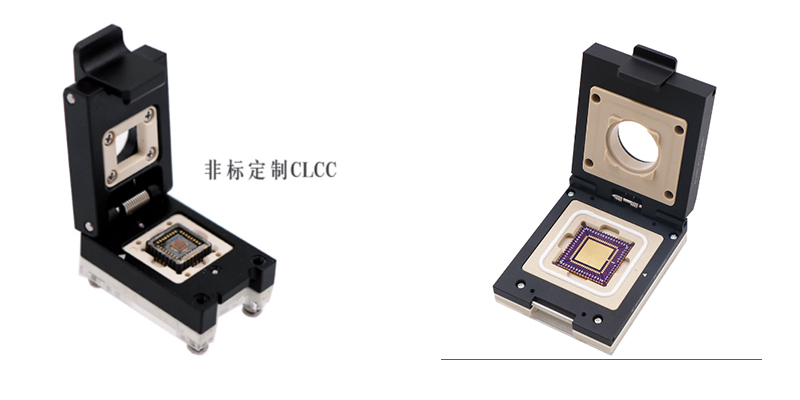

鸿怡电子芯片老化座：集成热电偶与碳纤维基板，宽温域（-40℃~170℃）下保持±5μm对位精度，支持车规级CLCC芯片验证。

5. 逻辑测试

定义：通过边界扫描与静态时序分析，验证内部电路正确性。

测试方法：

JTAG边界扫描：访问内部寄存器，覆盖率≥95%。

静态时序分析（STA）：验证关键路径延迟（如Setup/Hold Time）。

鸿怡电子烧录座：集成边界扫描链与CRC校验算法，支持10Gbps速率烧录，良率>99.99%。

LCC芯片测试

三、LCC芯片测试座与国产化突破

1. 鸿怡电子LCC芯片测试座关键技术

精密探针设计：铍铜探针镀金工艺，插拔寿命>1.5万次，单针压力30g，适配PLCC多引脚接触需求。

宽温域兼容性：碳纤维-殷钢复合基板（CTE 4.5ppm/℃），确保高温下无接触形变。

智能化集成：支持PCIe 5.0协议，AI算法动态补偿探针磨损，误判率<0.01%。

2. 应用场景案例

汽车ECU控制模块（CLCC）：高温老化座模拟125℃连续运行，通过热电偶实时监测结温漂移，故障定位至引脚级。

5G射频前端（LCC）：同轴探针测试座支持40GHz信号完整性测试，反射损耗<-25dB@10GHz，确保高频性能达标。

LCC芯片测试座

 四、未来趋势与挑战

1. 高频化与三维集成：针对LCC封装毫米波通信需求，开发120GHz同轴探针；适配3D IC堆叠封装，攻克TSV互连检测难题。

2. 智能化测试生态：引入MES系统实现全流程追溯，结合大数据预测芯片老化曲线，优化测试策略。

3. 绿色制造：推动无铅焊料与环保清洗工艺，降低测试环节碳排放。

LCC/CLCC/PLCC封装芯片的全面测试技术是保障其可靠性与性能的核心。鸿怡电子芯片测试座通过精密阻抗匹配、宽温域兼容设计与智能化测试集成，为车规级、工业级芯片提供了高精度验证方案。未来，随着封装技术向高密度、高频化演进，国产测试设备将在技术创新与产业链协同中发挥关键作用，推动中国半导体产业迈向全球高端市场。

（注：本文技术参数参考自JEDEC、AEC-Q标准及鸿怡电子公开技术资料。）
