Nordic nPM2100 初の解禁

好像日产片子是这样写的，hhh（皮一下），看推文是这几天放出来的，忘看了，今天又提醒我了。

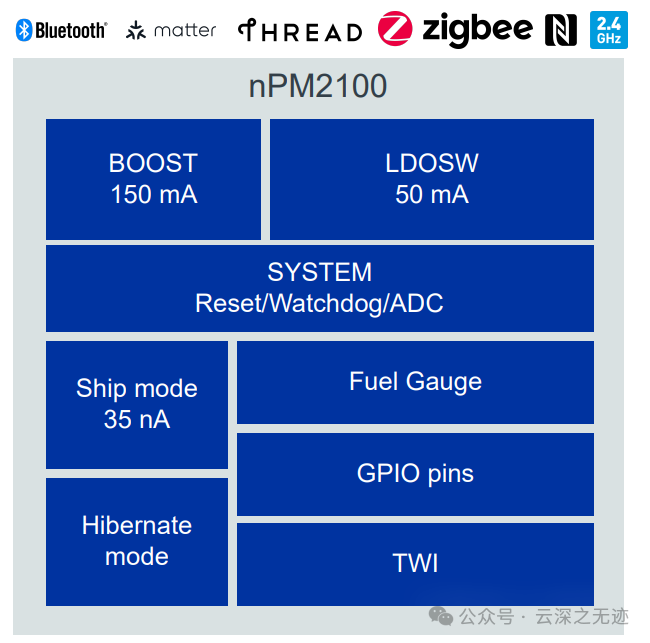

Nordic nPM2100-为榨干电池而生

nPM1100-小体积PMIC（支持USB供电和一路DCDC输出）

一颗=3颗（nPM1300电源芯片）

除了6100以外，我就把这些PMIC都写了。

其实之前写的也比较详细了，现在就看看手册里面有什么是我们不知道的内容。

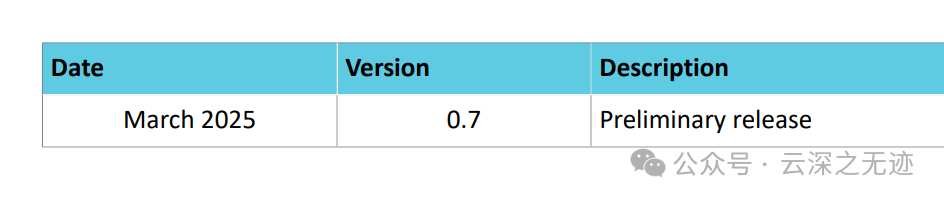

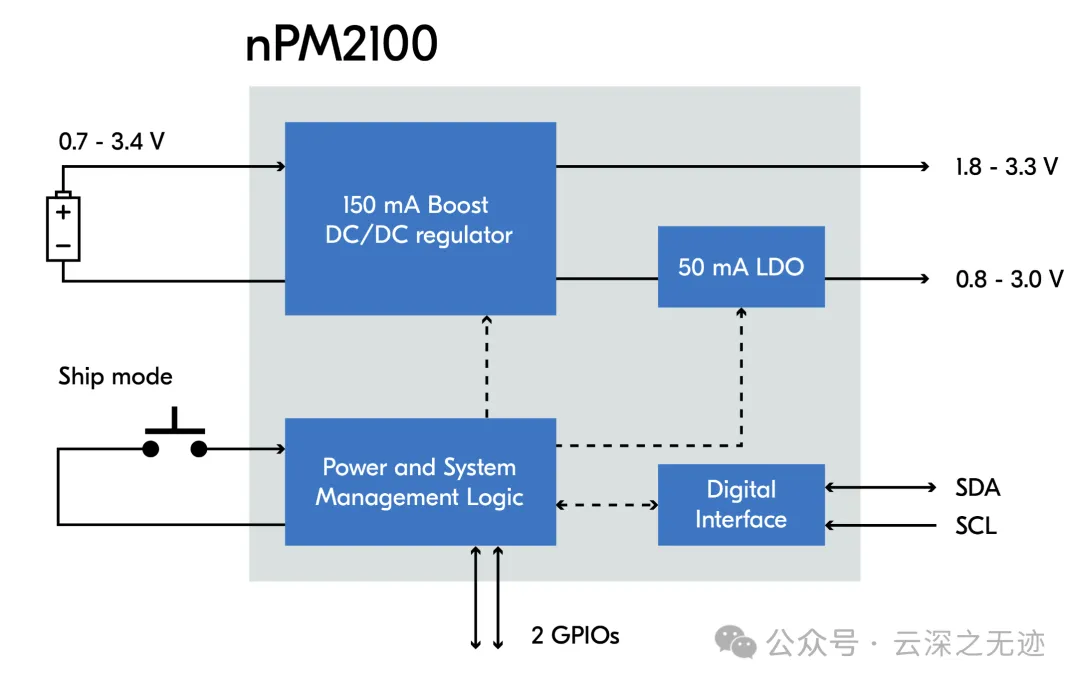

抢先预览版，是谁的大刀饥渴难耐了？

1. 超高效升压稳压器（Boost Regulator），支持从 0.7 V 升压到 1.8~3.3 V 输出。
2. 一个 LDO/负载开关（LDOSW），输出 0.8~3.0 V，最大 50 mA。

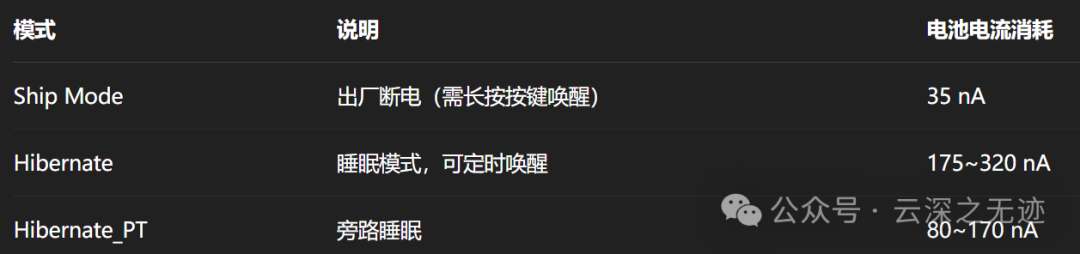

3. 多种低功耗模式（Ship、Hibernate、Hibernate_PT）

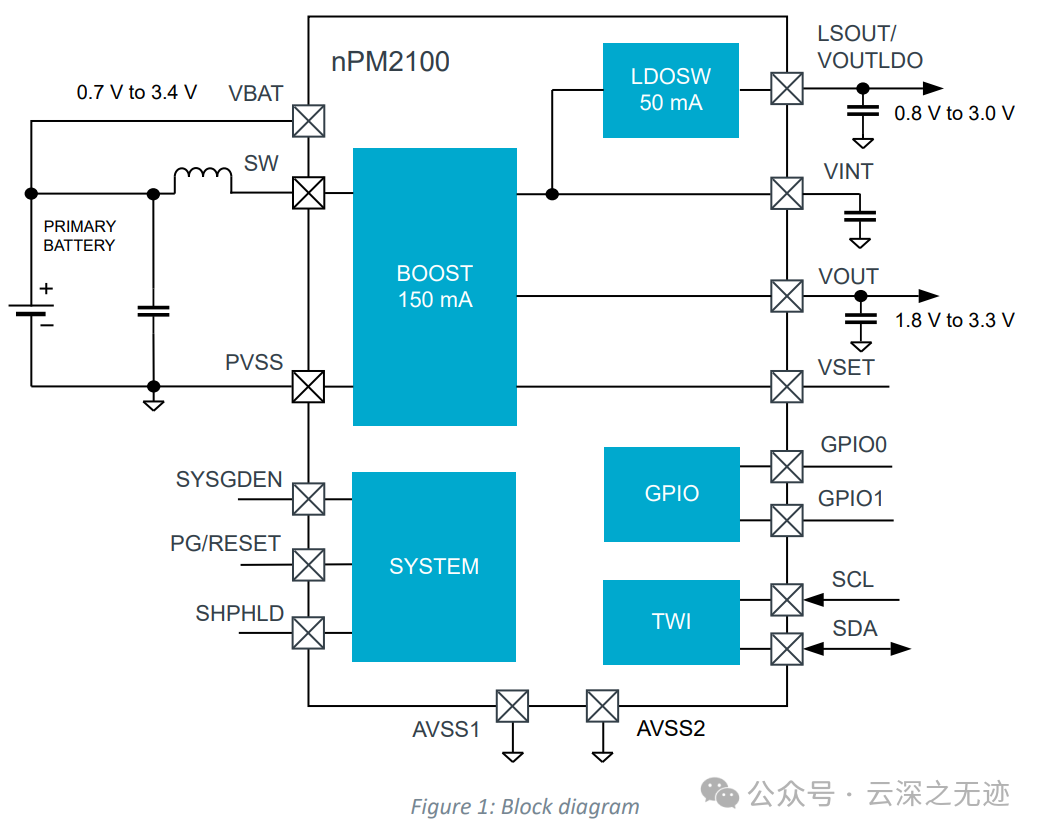

补一下这个

这个PMIC只有一个DCDC ，可以看这个：来自思澈科技的-SF30147高性能PMIC(1xDCDC，4xLDO)

• 输入范围：0.7~3.4 V
• 输出范围：1.8~3.3 V（可通过寄存器 50 mV 步进设置）
• 输出电流：最大 150 mA

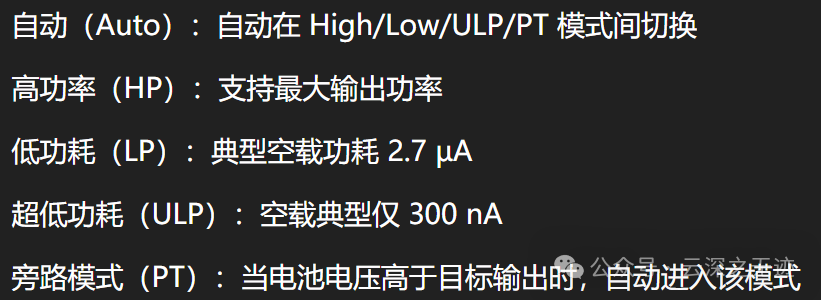

模式是之前没有写的

我记错了？还有一个LDO

• LDO 模式：输出电压可调（0.8~3 V），50 mV 步进。
• 负载开关模式：直接控制电源开关。

好吧，确实


哦，是有的

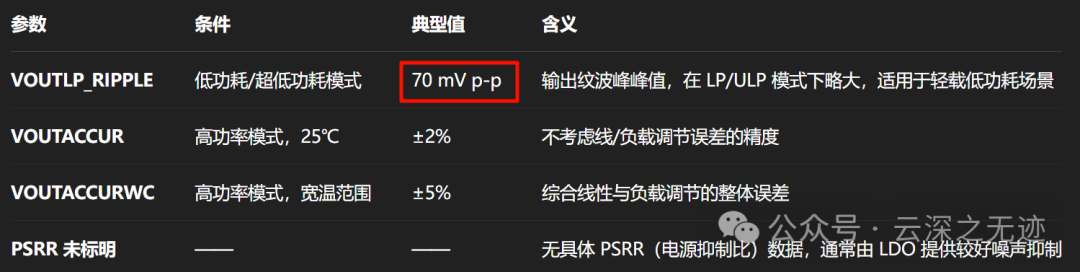

BOOST 是主升压电源，主要关注其输出电压的稳定性与纹波。

BOOST 是开关电源，固有会有一定开关噪声，因此若下游是模拟电路（如 ADC），建议在输出端增加LC 滤波或使用 LDO 进一步降噪。

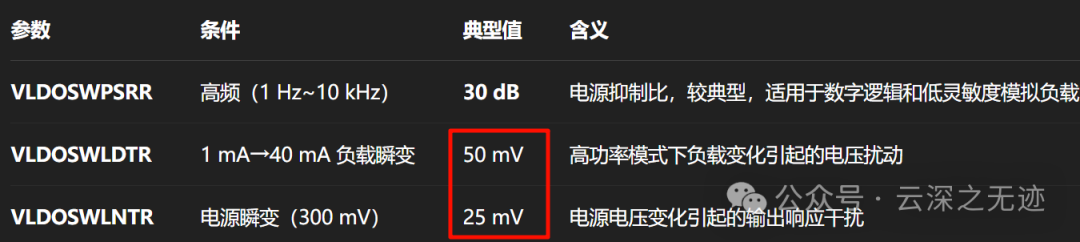

LDO的也不小

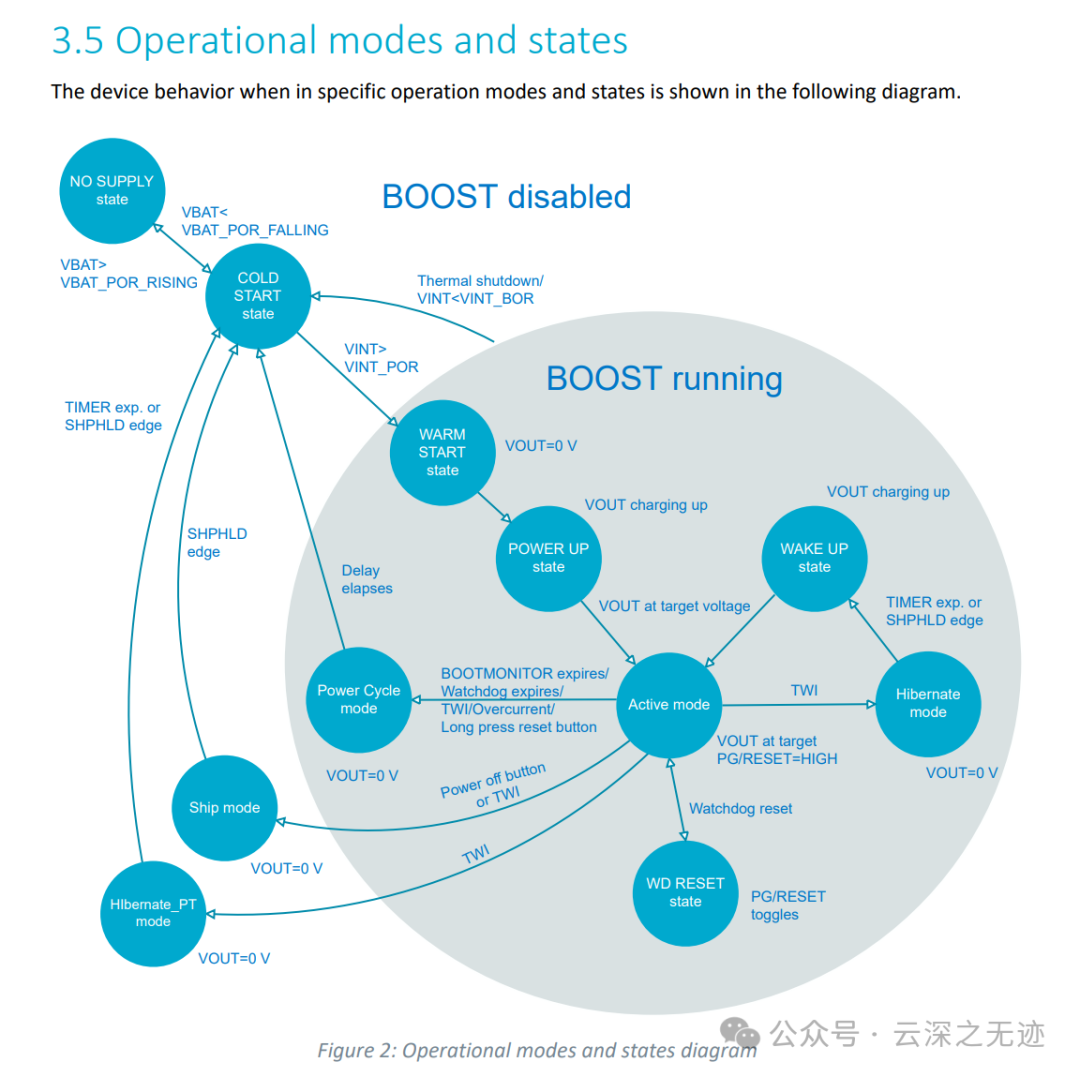

nPM2100 以状态机方式运行，各种状态根据电压、电流、温度、中断等事件自动切换。

状态图中包括如下 状态 和 运行模式：

一眼就是搞无线芯片的人搞出来的，这么复杂。

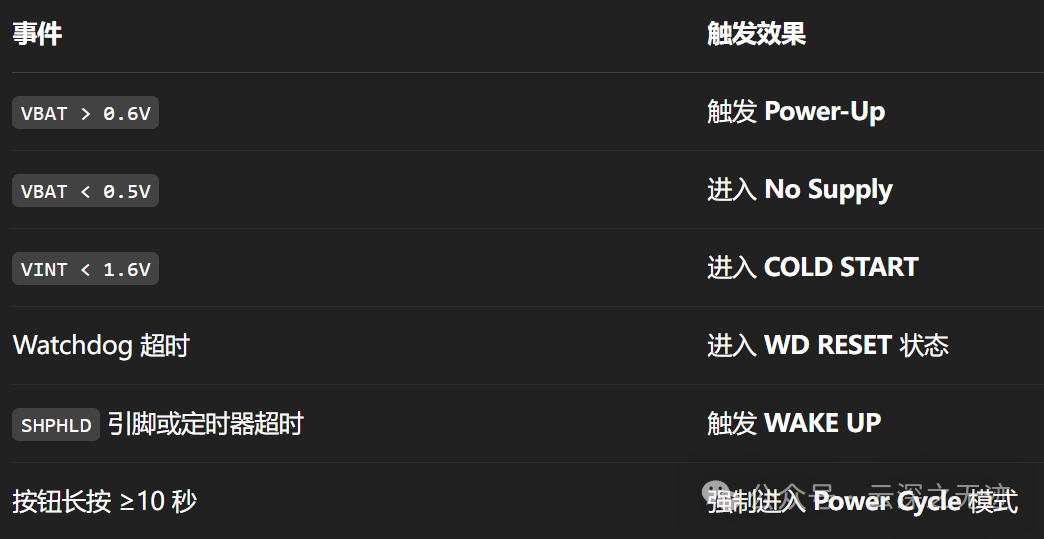

这些是让驱动条件

三种模式都是通过 TWI 或按钮进入，且部分寄存器在 Hibernate_PT 模式唤醒后会重置。

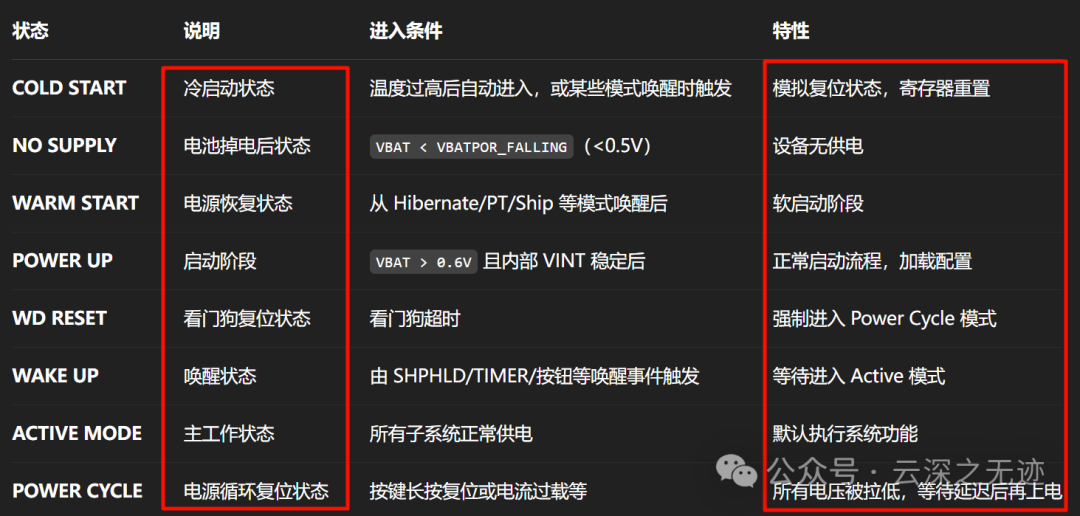

转换的情况是这样的，我在整理出来就简单了

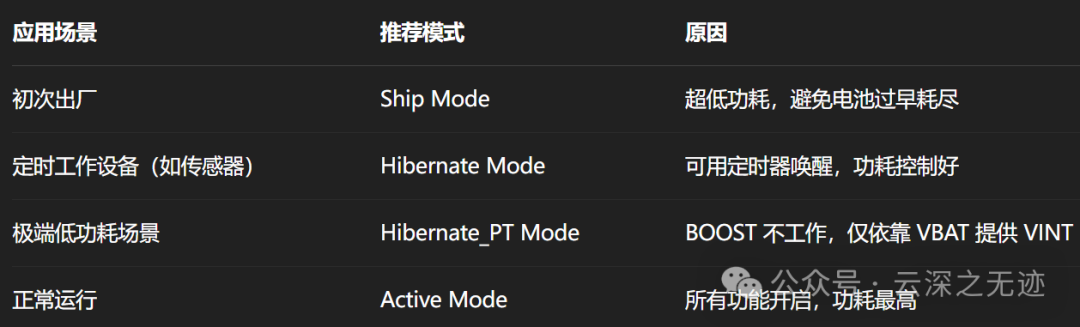

总结一下场景

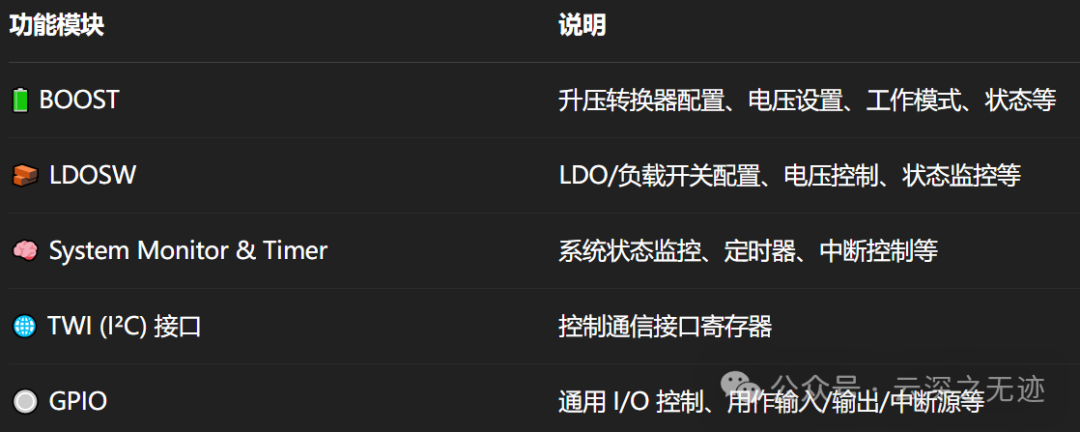

寄存器分为五大类，和3100一脉相承

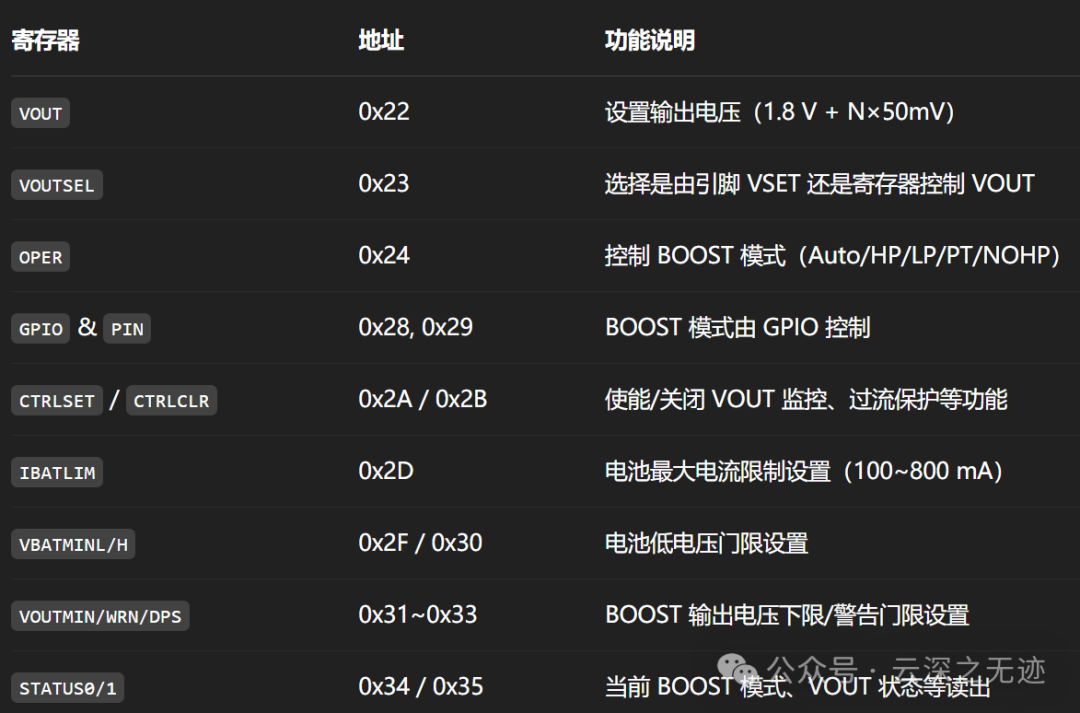

看一个BOOST

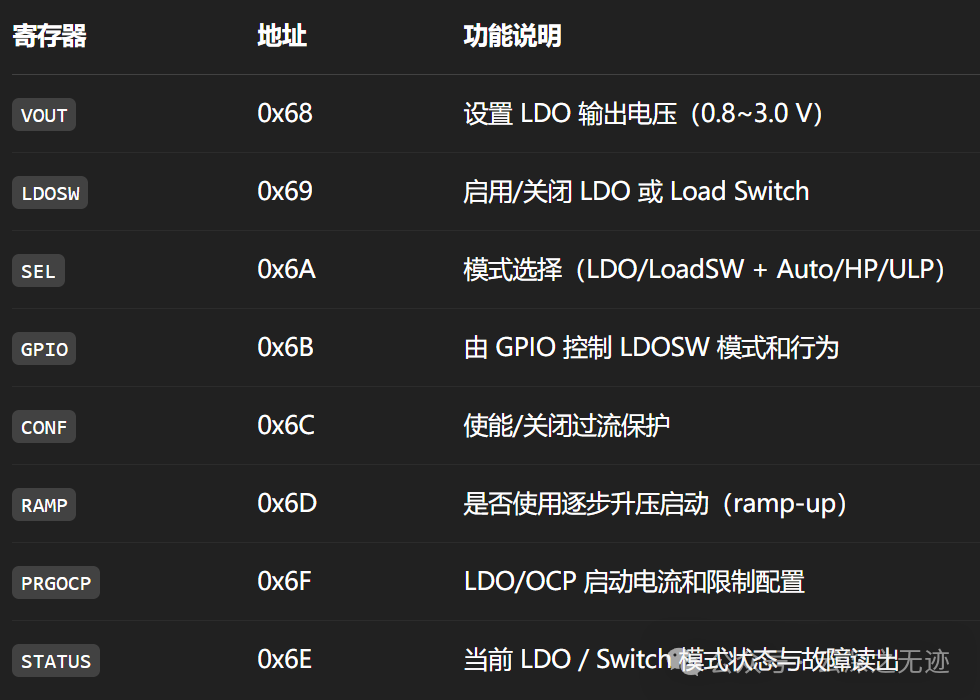

一个LDO就可以了

具体的就不写了，我写一个定时器，我喜欢定时器，真的是把这个东西要玩出花了。

1. 可配置定时器在设定时间到期后自动唤醒系统。
2. 节省主 MCU 的功耗，同时保留周期性活动能力（如定时广播、定时采样）。

比如周期唤醒做一次数据采样或发送（如心率采集、资产定位信标）。

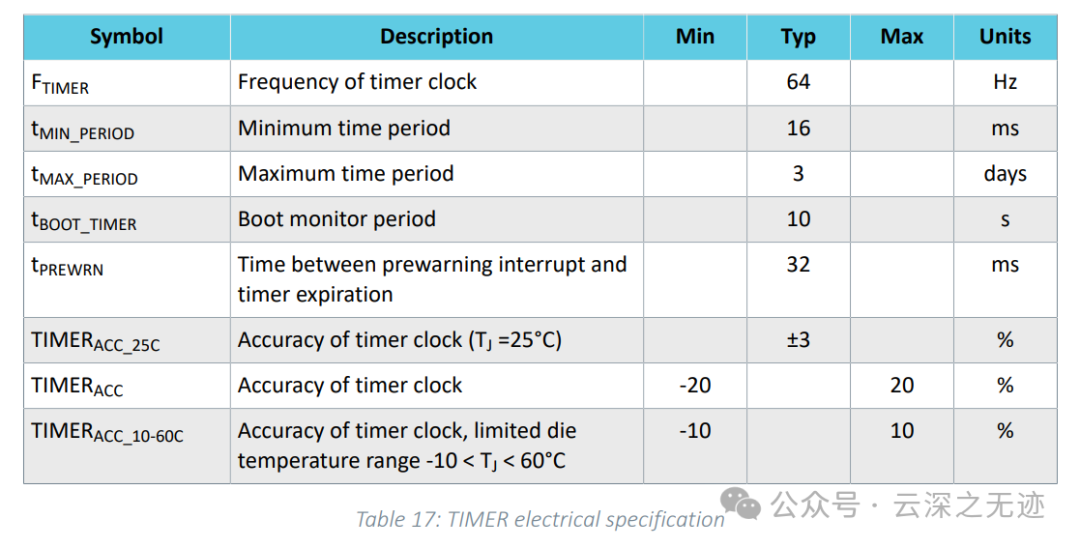

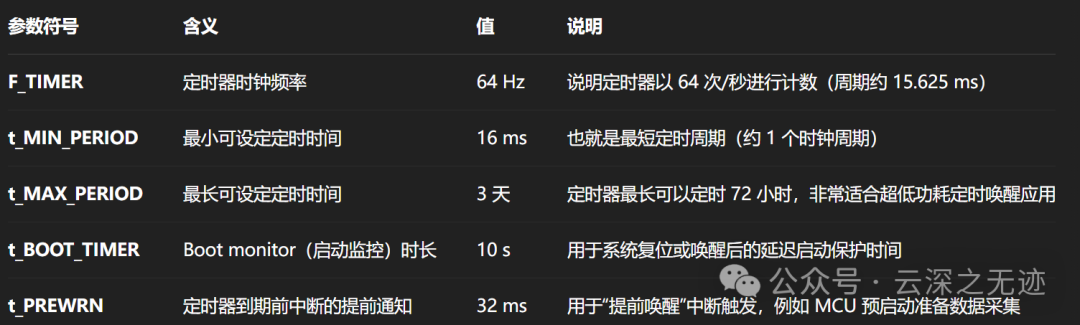

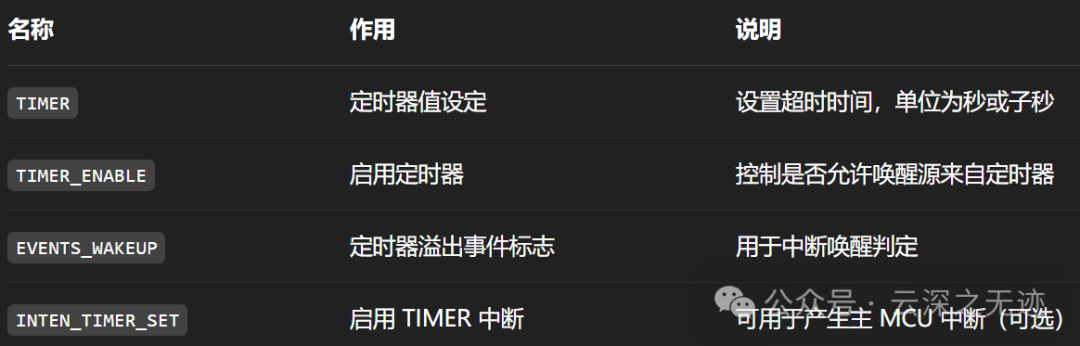

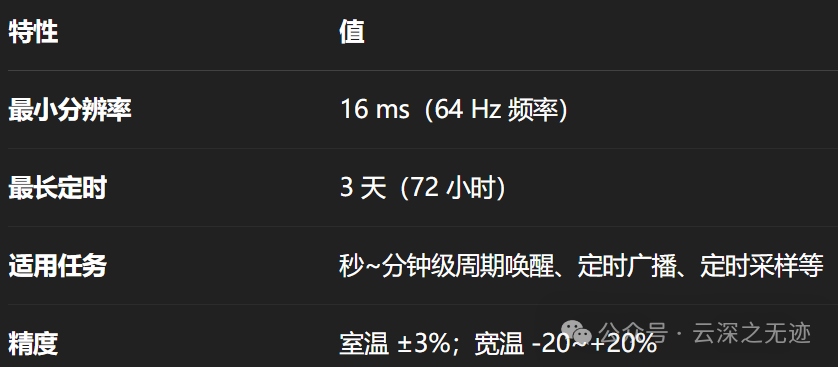

看看这个定时器咋样

反正就是比较简单的定时器，没有MCU的那么离谱

操作简单，就是溢出和中断

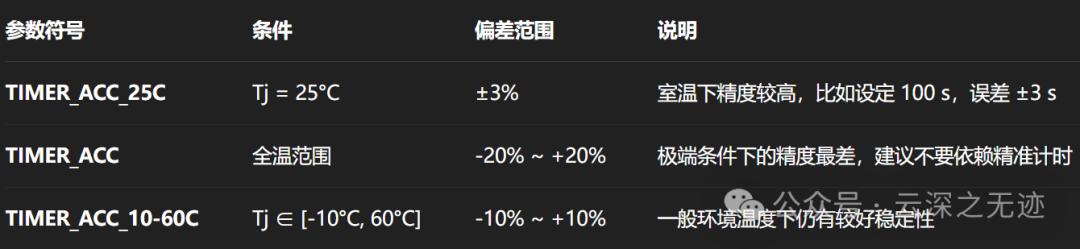

常温还行，温度极端就不行了

定时器为低功耗定时器，精度受限，适用于“秒级”唤醒。

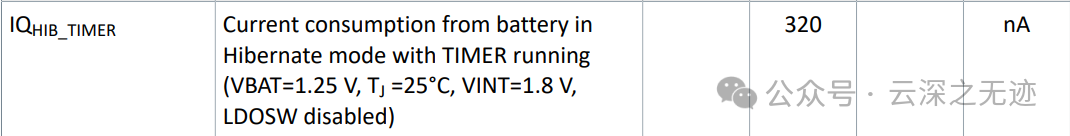

启用 TIMER 后，休眠功耗比纯 pin 唤醒稍高（如 320 nA vs. 175 nA）

在这里

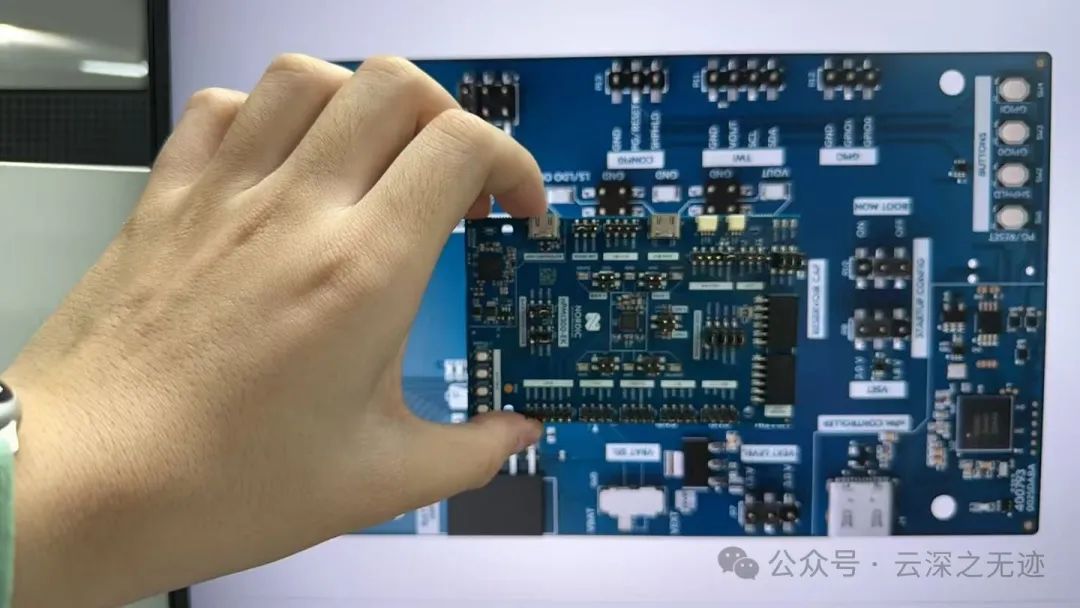

最后看看Nordic的超绝美工

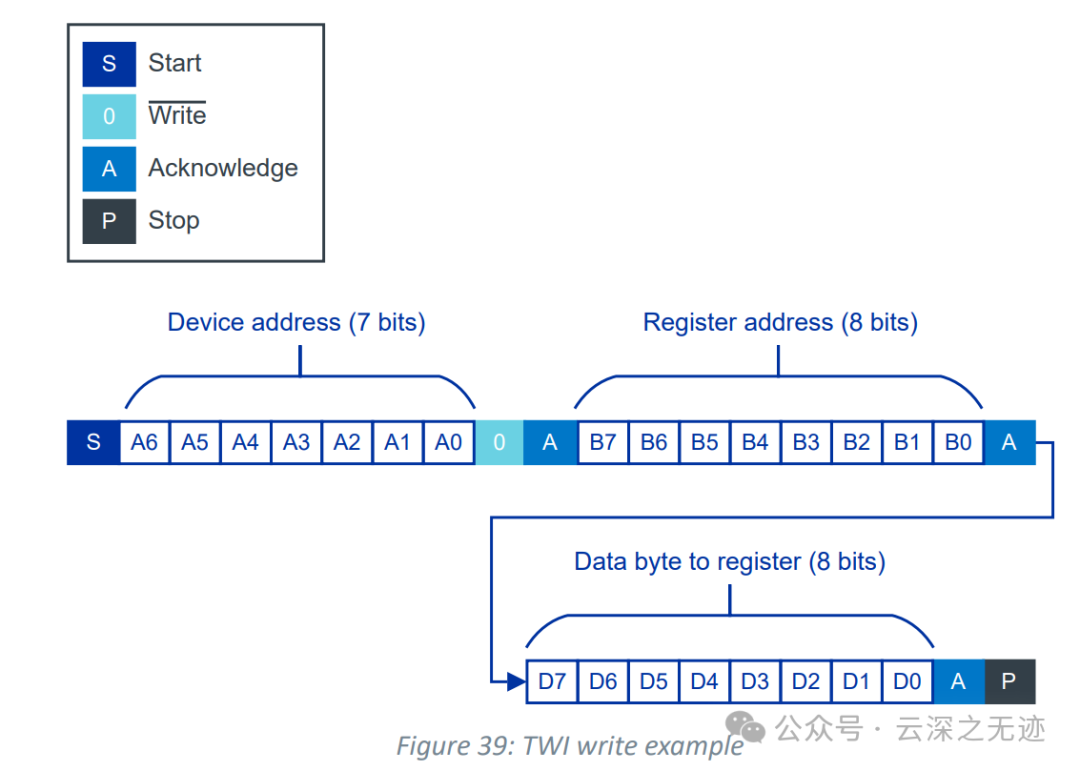

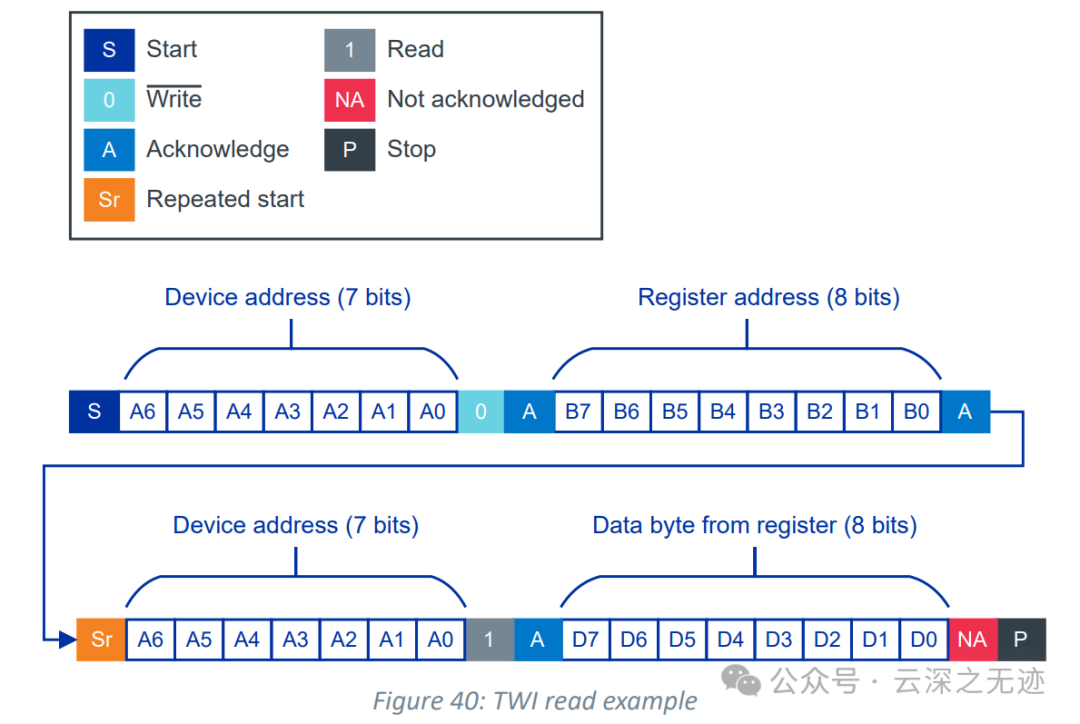

读

IIC支持热拔插吗?(附有详细CW32 IIC协议解读） 不会还有人不会IIC吧？（没事，不会就学，看上面的详细解读，过几天还会继续写IIC，更加深入。）

期待一下开发板，看看能不能申请到~

https://github.com/NordicSemiconductor/npm2100-bm/tree/main

https://docs.nordicsemi.com/bundle/nan_048/page/APP/nan_048/intro.html
