图形编辑器基于Paper.js教程25：材料测试矩阵功能的实现

最近做了一个材料测试矩阵的需求，现在已经上线了，现在来回顾总结一下，有哪些做的好的，有哪些做的不好的。

材料测试矩阵在测试激光头在某一种材料上的表现，很有必要，如果你在一种新的材料上进行加工时，最好先做一次材料测试矩阵，挑选出合适的功率和速度。

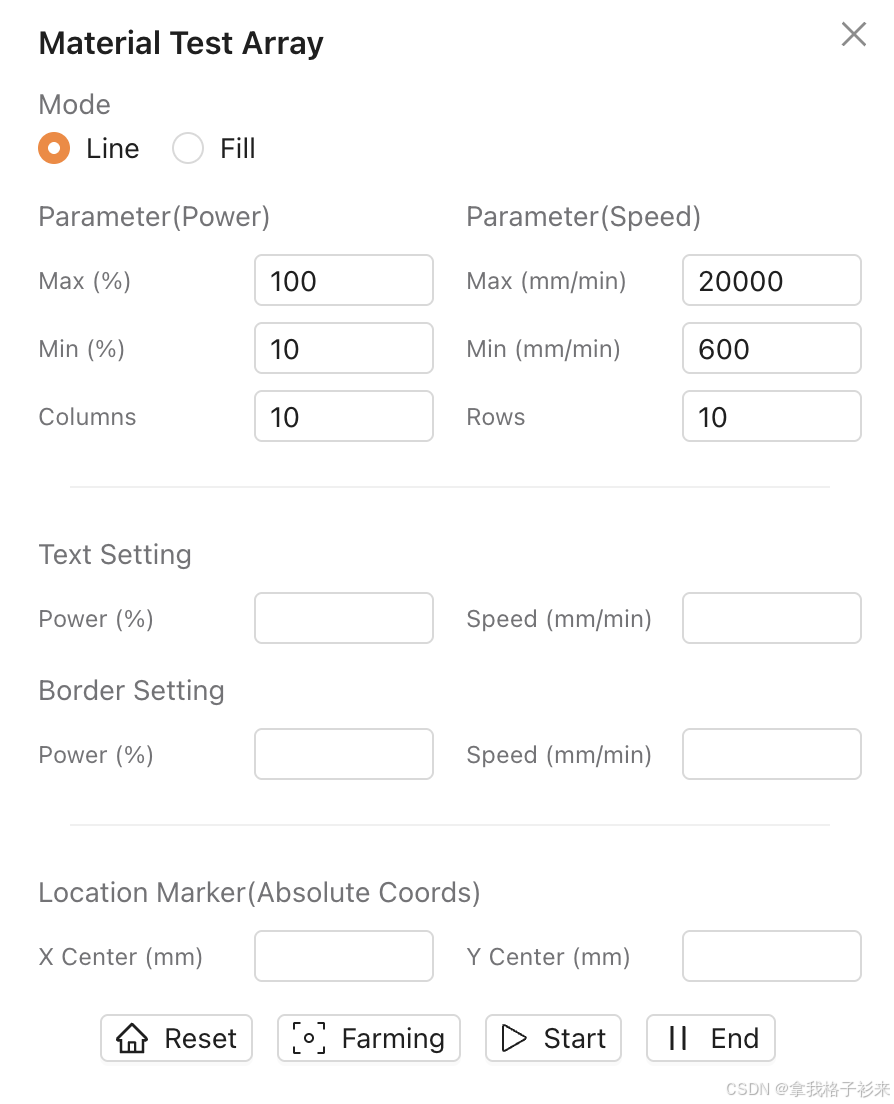

材料测试矩阵的表单比较多

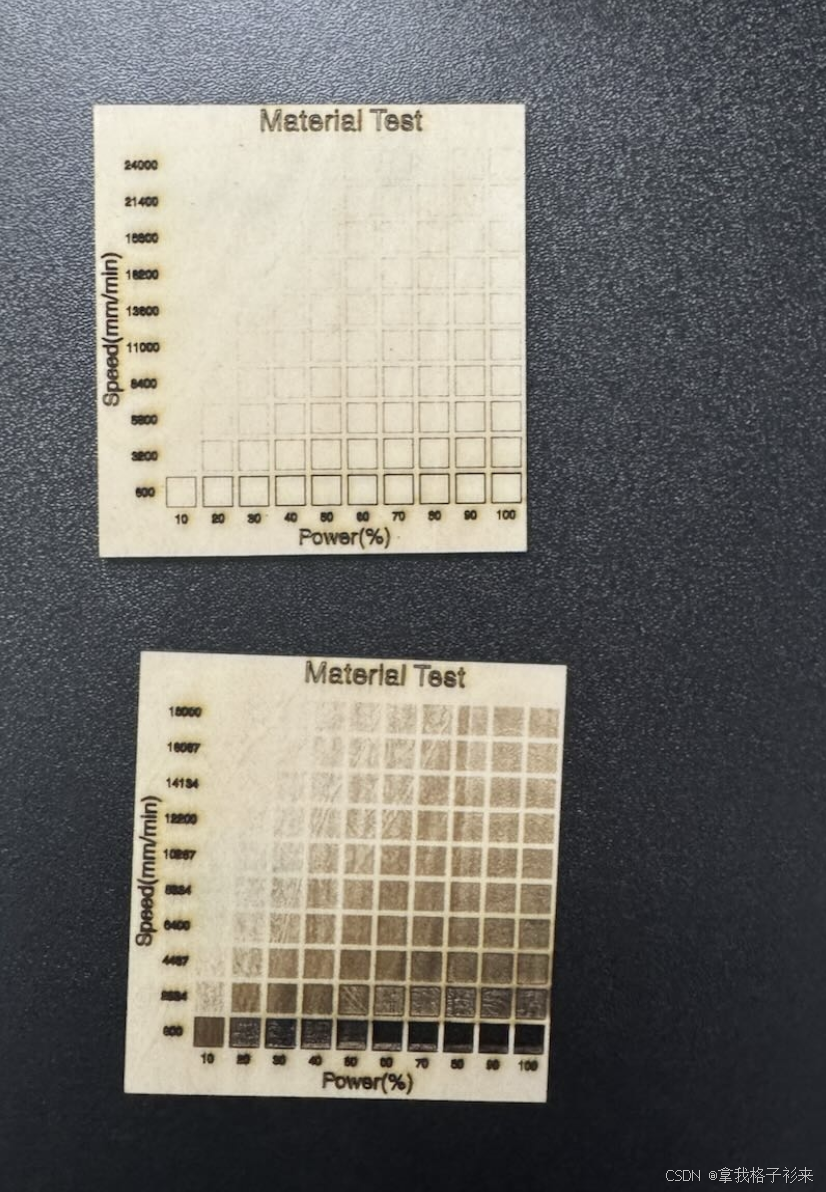

横坐标是功率，纵坐标是速度。 最终雕刻效果是

会把雕刻的木板切割下来。

整个表单需要设置，雕刻模式还是切割模式，然后设置最小最大速度，最小最大功率。 以及字体的功率和速度，还有切割木板的功率和速度。以及左上角的顶点坐标。

整个技术实现思路是借助paperjs画布来实现的，将所有方格，字体，放在一个group中，并且每个元素都有自己的功率和速度。最后再借助公用的item2Gcode来转换成gcode。此外一些尺寸，间距都要设置为常量，方便后续更改，和计算。比如字体与方格的间距，方格与方格的间距，最外层的边框的的内边距。

先使用参数创建画布元素，然后再将元素转换为gcode，整个过程其实是很快的。 其实还有一种方案是，不记住画布，而是直接使用gcode拼接的方式，将每个方格，和固定字体的gcode都当作变量，然后调整其位置，最后进行拼接。这种技术难度比较大，而且不够直观，也不方便调试。如果后续想要其他形状的测试矩阵，也不方便扩展。

材料测试矩阵，大概有600行代码，但是开发了一周左右。要想达到很好的效果还是挺耗时间的。

在调整参数后再次加工，是重新生成gcode，而不是比对每个参数的不同从而来决定重新生成哪些部分。这是优化点，但由于目前速度尚可，所以等以后有时间在做优化吧。

扩展项： 后续可能需要思考，如何将方格替换成其他的元素，比如一个狗头元素，一个🌂元素。从而实现不同元素的测试矩阵。

另外还有就是，在高速情况下雕刻5mm的小方格，速度是提不上来的。你设置每分钟24000mm，在7，8mm这么短的距离是没办法将速度加到那么高的。电机加速度有限制。

这种情况下，如果有能力的话，真的想要那么高的速度的话，就将过扫描的区域调到最大，不超过工作区域就行，留给激光头充足的加速度距离。

今天的分享就到这里，如果你有什么疑问欢迎下方留言。
