DDRLESS模式下的软件调试（MPSOC）

一、需求：

在帮助客户bring up板子时，有时会遇到极端情况，客户的板子第一版ddr无法使用，需要改版，为了尽量不拖延项目进度，需要在ddrless的情况继续调试，比如对PL Design进行调试，就需要运行一些软件代码来配合。ddrless下代码运行有两种常用的方式：

二、OCM：

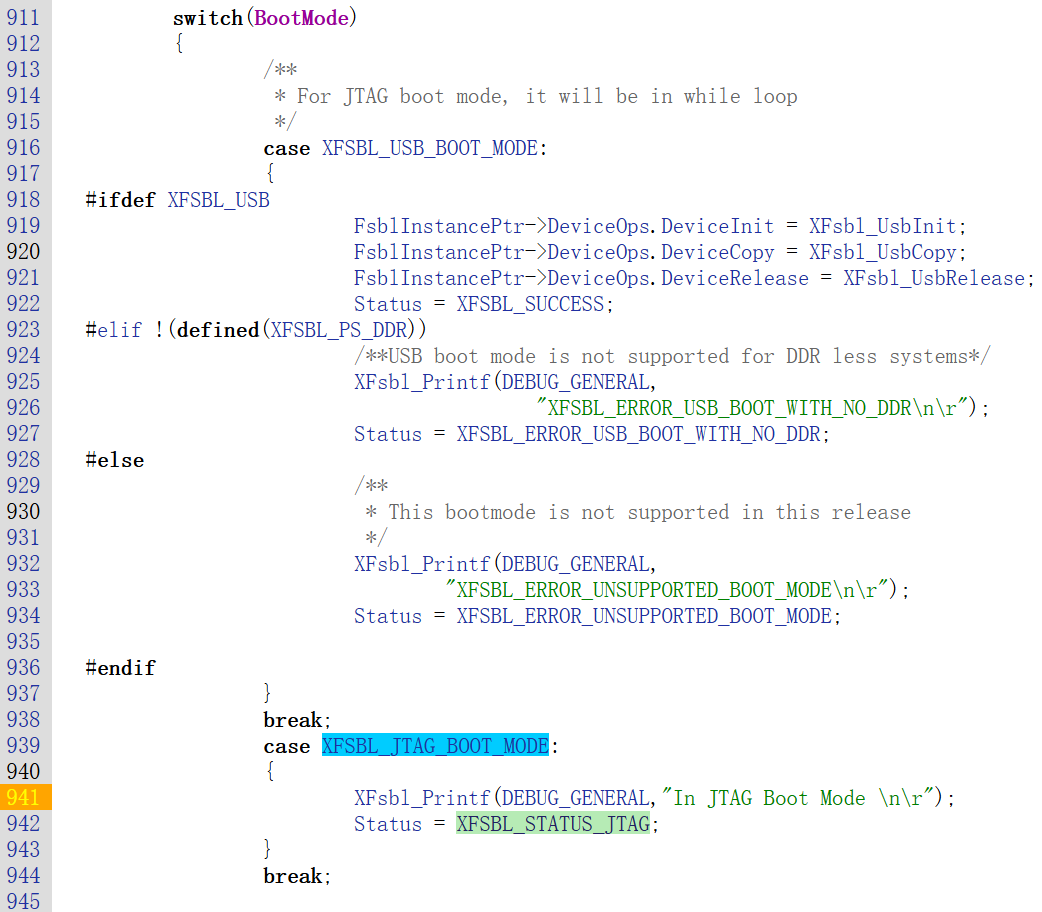

MPSOC的OCM是256K，在正常启动模式下（sd/emmc/qspi)，fsbl不但需要负责psu的初始化，还需要负责代码以及bit文件的搬移，这样256K空间能留给用户程序使用的就会非常小。 但是我们可以使用vitis的debug或者run功能来运行我们的代码，这种场景下，fsbl就只负责初始化，不负责代码搬移，那整个256K都可以给我们用户程序使用（在JTAG模式下没有拷贝函数的赋值）：

XFsbl_PrimaryBootDeviceInit

三、Microblaze:

除了OCM，还有一种选择，可以使用PL 的microblaze来运行驱动，microblaze的信息输出也可以借用ps uart来完成

3.1

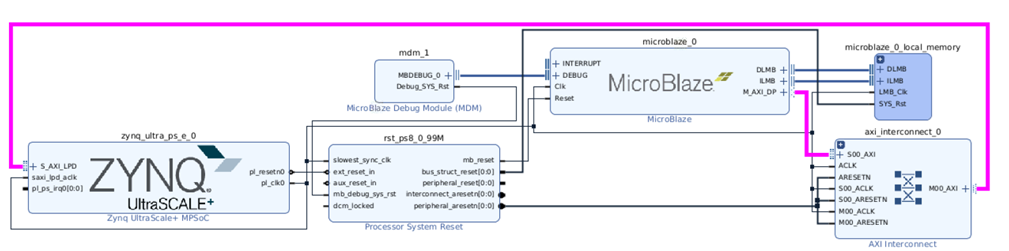

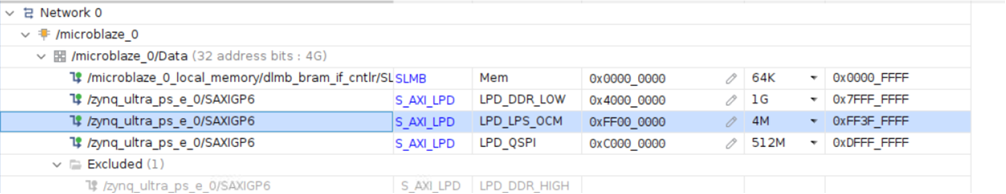

将Microblaze的DP口通过AXI_LPD连到PS，并配置地址。 0xFF000000是PS UART0 Controller的基地址。

3.2

在Vitis用下面代码自己封装一个打印函数printmsg（其实就是通过上面的通路，将打印字符直接写入到PS UART Controller的TX/RX FIFO），microblaze代码中可以使用printmsg进行打印。

#include "xil_io.h"

#define UART0_BASE_ADDR 0xFF000000

/* Write to memory location or register */

#define Xlnx_mWriteReg(BASE_ADDRESS, RegOffset, data) \

*(unsigned int *)(BASE_ADDRESS + RegOffset) = ((unsigned int) data);

/* Read from memory location or register */

#define Xlnx_mReadReg(BASE_ADDRESS, RegOffset) \

*(unsigned int *)(BASE_ADDRESS + RegOffset);

#define XlnxUartChanged_IsTransmitFull(BaseAddress) \

((Xil_In32((BaseAddress) + 0x2C) & 0x10) == 0x10)

void XlnxUartChanged_SendByte(u32 BaseAddress, u8 Data)

{

while (XlnxUartChanged_IsTransmitFull(BaseAddress));

Xlnx_mWriteReg(BaseAddress, 0x30, Data);

}

void printmsg(char c) {

XlnxUartChanged_SendByte(UART0_BASE_ADDR, c);

}

void MicroPrintViaPsUart(char *ptr)

{

while (*ptr) {

printmsg (*ptr++);

}

}
