在现代网络环境中，数据在设备之间传递的效率和安全性至关重要。🎯 端口映射（Port Forwarding）作为一项关键技术，能让设备在内网与外部世界畅通无阻地交流。无论你是网络工程师、游戏玩家，还是智能家居爱好者，端口映射都能提供强大助力！

本文将从零开始，全面解读端口映射的方方面面，让你彻底掌握这项技能！

📌 什么是端口映射？

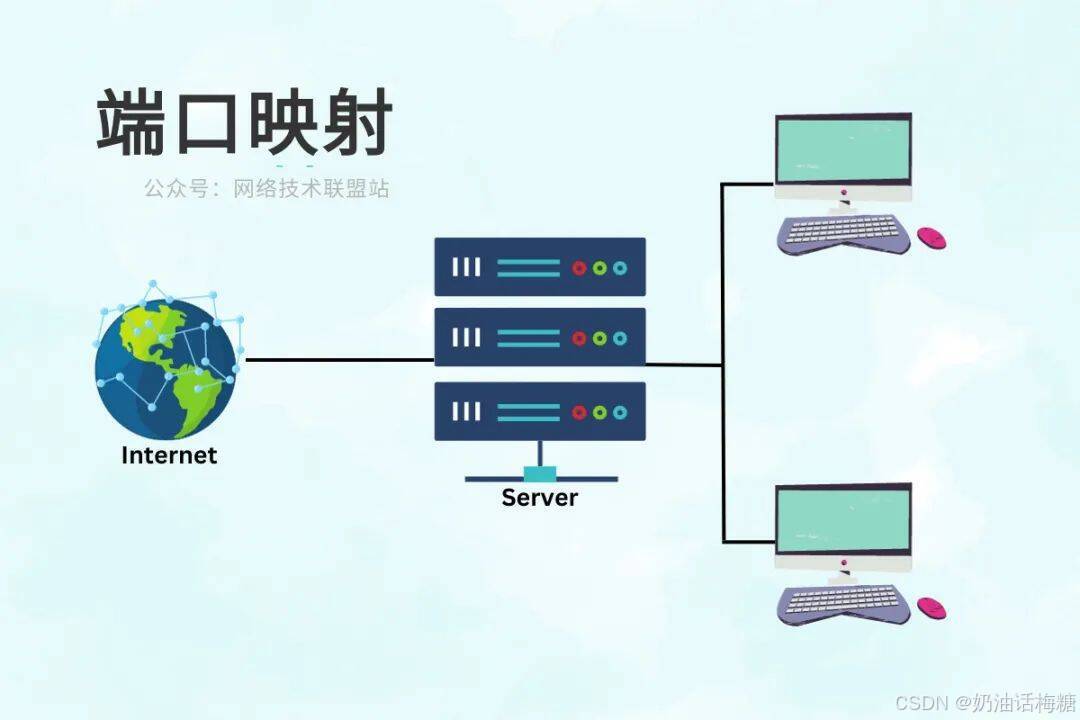

端口映射是网络配置中的一项技术，它通过路由器或防火墙将外部网络的请求转发到内网中指定设备的特定端口，使外部设备能够访问本地网络中的服务。

简单来说，端口映射就像一位“信使”📨，根据预设规则，把“来访的客人”指引到正确的房间，让服务顺利提供。

核心作用:

• 打破网络隔离：实现内网设备与外网设备的直接通信。
• 优化网络资源：提高数据传输效率。
• 支持远程管理：实现跨地域设备操作。

​

📖 端口映射如何工作？

要理解端口映射的原理，首先要了解两个关键概念：IP 地址和端口。

路由器与NAT的角色

路由器是连接内网与外网的“守门员”，通过NAT（网络地址转换）功能，屏蔽内网设备的真实IP地址。NAT防火墙会根据设备的请求将外部数据发送到对应的设备，同时阻止未经授权的连接。

🔢 IP 地址和端口

网络通信的基础

• IP 地址：设备在网络中的唯一标识，就像每栋房子的门牌号。
• 端口：设备内运行的服务或应用程序的入口，就像房子的不同房间。

​

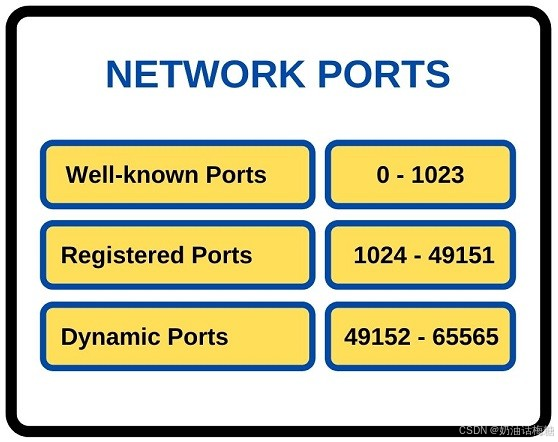

端口的编号范围是 0 到 65535：

• 0-1023：系统端口，常用于 HTTP（80）、HTTPS（443）等常见协议。
• 1024-49151：注册端口，用于非标准化的服务。
• 49152-65535：动态或私有端口，多用于临时通信。

📦 数据包转发的过程

1. 外部设备发起一个数据请求，目标是你的公网 IP 和指定端口。
2. 路由器接收到请求后，查找其配置的端口映射规则。
3. 如果匹配规则，路由器将请求转发到本地网络中的特定设备。
4. 本地设备处理请求，并通过相同的端口将数据返回。


​

例如：

• 访问者请求访问公网IP 203.0.113.1​ 的端口 8080​。
• 路由器将请求转发至内网IP 192.168.1.100​ 的端口 80​。
• 内网设备响应并返回数据，完成通信。

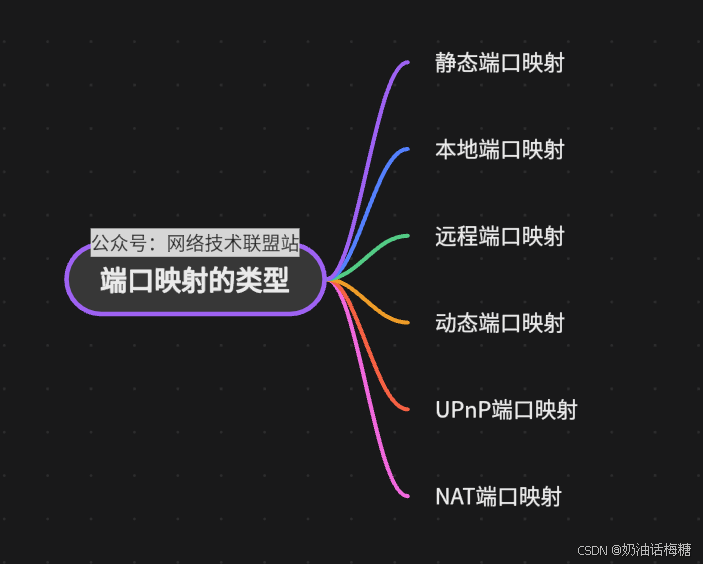

端口映射的类型🗂️

根据使用场景和技术实现，端口映射可以分为以下几种类型：


​

1. 静态端口映射

Static Port Forwarding

• 特点：手动配置固定规则，将公网端口永久映射到内网设备。
• 用途：适用于长期需要访问的服务，例如监控系统或Web服务器。
• 示例：将端口 8080​ 映射到本地 IP 192.168.1.100​ 的端口 80​。

2. 本地端口映射

Local Port Forwarding

• 特点：通过SSH隧道将本地流量转发到远程服务器。
• 用途：适用于访问公司内网资源时保护数据传输安全。
• 示例：通过SSH访问公司数据库，避免数据泄露。

3. 远程端口映射

Remote Port Forwarding

• 特点：允许外部设备通过远程服务器访问本地服务。
• 用途：开发人员在本地调试应用程序时共享成果给客户。
• 示例：将本地 localhost:3000​ 的开发环境开放给客户测试。

4. 动态端口映射

Dynamic Port Forwarding

• 特点：动态创建多个端口映射，通过SOCKS代理实现灵活路由。
• 用途：在公共Wi-Fi上加密流量。
• 示例：通过SOCKS代理访问受限区域的资源。

5. UPnP端口映射

Universal Plug and Play

• 特点：设备和应用自动配置端口，无需用户干预。
• 用途：适合家庭网络环境中的智能设备和游戏主机。
• 示例：游戏主机自动打开所需端口以进行多人在线游戏。

6. NAT端口映射

NAT Port Forwarding

• 特点：通过修改NAT规则，将外部流量转发到指定内网设备。
• 用途：适用于大多数家庭和小型企业网络。
• 示例：将公网IP请求转发到本地服务器以提供访问。

这些类型相信大家都知道，不过肯定有人对UPnP不太了解，下面给大家简单科普一下UPnP。

UPnP

UPnP（Universal Plug and Play，通用即插即用）是一种网络协议，主要用于局域网内设备的自动发现和通信，无需人工干预。

它通过一系列协议实现设备的自动配置和端口映射，使得设备能够无缝地加入网络并与其他设备通信。UPnP协议广泛应用于家庭和小型办公室网络，因为它可以简化设备的联网过程，提高网络的灵活性和可用性。

​

根据一些研究，大约76%的路由器默认启用了UPnP功能。此外，多媒体设备也有较高的UPnP兼容性，约27%的多媒体设备支持UPnP。

UPnP协议已经被广泛应用于各种设备中，包括家庭网关、智能家居设备（如智能音箱、智能灯泡）、安全设备（如IP摄像头）等。这些设备通过UPnP协议可以实现自动配置和通信。

UPnP是实现零配置网络的关键技术之一。它通过自动分配IP地址、自动发现设备和服务等功能，使得设备可以无需人工配置即可加入网络并正常工作。

在企业或大型业务环境中，UPnP的使用受到限制，主要是因为其可能导致网络流量增加和安全风险。大量设备通过UPnP协议在局域网内广播其存在和能力，可能会占用大量网络带宽。此外，UPnP协议的安全性也存在一定的问题，可能会被恶意利用。

UPnP的替代方案：端口触发

端口触发是一种相对安全的自动端口转发方法。与UPnP不同，端口触发仅在特定条件下（如检测到特定类型的流量）才开放端口。这种方法虽然在某些情况下不如UPnP灵活，但可以更好地控制网络流量和提高安全性。

💡 为什么需要端口映射？

端口映射的作用可以总结为：打破内外网络的隔阂，为特定应用提供直接通信能力。

以下是几个典型场景：

1. 远程监控📷

通过端口映射，你可以在外网访问家中的监控摄像头或智能设备，例如查看宝宝监控器或门铃摄像头的实时画面。

2. 远程办公💼

• 远程桌面：连接家中或公司的电脑进行办公。
• 访问本地服务器：在家中部署文件服务器，通过外网访问共享文档。

3. 游戏主机与服务器🎮

• 搭建私人游戏服务器：供好友一起联机。
• 优化主机联机性能：通过端口映射减少延迟，提升体验。

4. IoT设备管理🔗

• 智能家居控制：例如远程管理智能灯泡或恒温器。
• 工业应用：监控和管理工厂内联网设备。


​

5. 网络服务托管🌐

通过端口映射，搭建本地的 Web 服务器或 FTP 服务器，使其能够对外提供服务。

6. VoIP通信📞

使用端口映射保障 VoIP 呼叫的稳定性，避免通话中断或延迟。

安全注意事项⚠️

尽管端口映射功能强大，但它可能引发以下安全问题：

1. 网络暴露风险

开放端口可能被黑客扫描和利用。

2. DDoS攻击可能性

攻击者可能利用开放端口发起拒绝服务攻击。

3. 数据泄露隐患

未加密的流量可能被窃取或篡改。

如何防范？

• 使用强密码：保护路由器管理界面。
• 启用防火墙：限制未授权的访问。
• 关闭不必要的端口：减少攻击面。
• 定期更新固件：修补安全漏洞。

端口映射 vs 端口转发

端口映射（Port Mapping）

端口映射是将一个IP地址和端口号组合映射到另一个IP地址和端口号的过程。

常用于网络地址转换（NAT）环境中，让内网设备可以通过公网IP地址访问互联网或让外部设备访问内网服务。

比如，你有一个内网服务器，IP地址为192.168.1.2，端口为80。通过端口映射，你可以将公网IP地址（例如203.0.113.1）的端口8080映射到内网服务器的IP地址192.168.1.2和端口80。当外部设备访问203.0.113.1:8080时，实际上访问的是内网服务器的80端口。

端口转发（Port Forwarding）

端口转发是将从外部网络发送到路由器某个端口的数据包转发到内部网络的特定设备和端口的过程。

常用于实现对内网设备的远程访问，尤其是当内网设备需要提供服务（如HTTP服务器、FTP服务器等）时。

例如，你有一个家庭网络，内网设备IP地址为192.168.1.3，端口为22（SSH）。通过端口转发，你可以配置路由器，将公网IP地址（如203.0.113.2）的22端口的流量转发到内网设备的192.168.1.3的22端口，从而实现对内网设备的远程SSH访问。

💡记忆小技巧

• 端口映射强调的是将IP地址和端口号映射到另一个IP地址和端口号。
• 端口转发则更多用于将外部流量引导到内部特定设备和端口。

端口转发 vs 端口触发

端口转发（Port Forwarding）

将从外部网络发送到路由器某个端口的数据包转发到内部网络的特定设备和端口。

实现对内网设备的远程访问，例如将公网IP地址的某个端口的流量转发到内网设备的相应端口，以访问内网的HTTP服务器、FTP服务器等。例如将路由器上收到的端口80的请求转发到内网中某个Web服务器的端口80。

端口触发（Port Triggering）

在内部网络设备发起特定端口的连接时，自动打开路由器上的指定端口，允许外部设备访问。

适用于需要动态打开多个端口的应用程序，如P2P下载软件、网络游戏等。内部设备发起连接时，会触发开放相应的端口供外部访问。例如内网中的一台电脑使用某个P2P下载软件，当它向外部服务器的端口6666发送请求时，路由器会自动打开端口7777，使外部设备可以连接到内网电脑的端口7777。

💡记忆小技巧

• 端口转发是一个静态配置，适用于需要长期开放的服务端口。
• 端口触发是一个动态配置，适用于需要临时开放端口的应用程序。

如何配置端口映射?

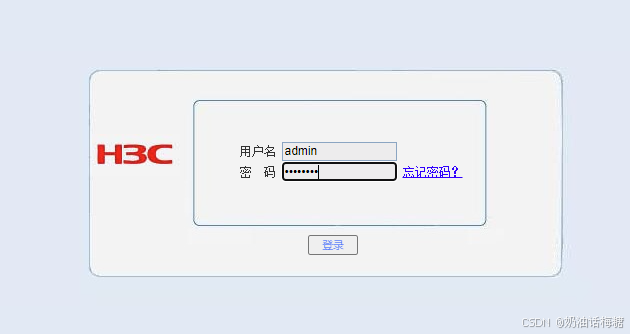

瑞哥现在的环境中，用的是H3C的路由器，就拿这个路由器举个例子吧，都差不多。


​

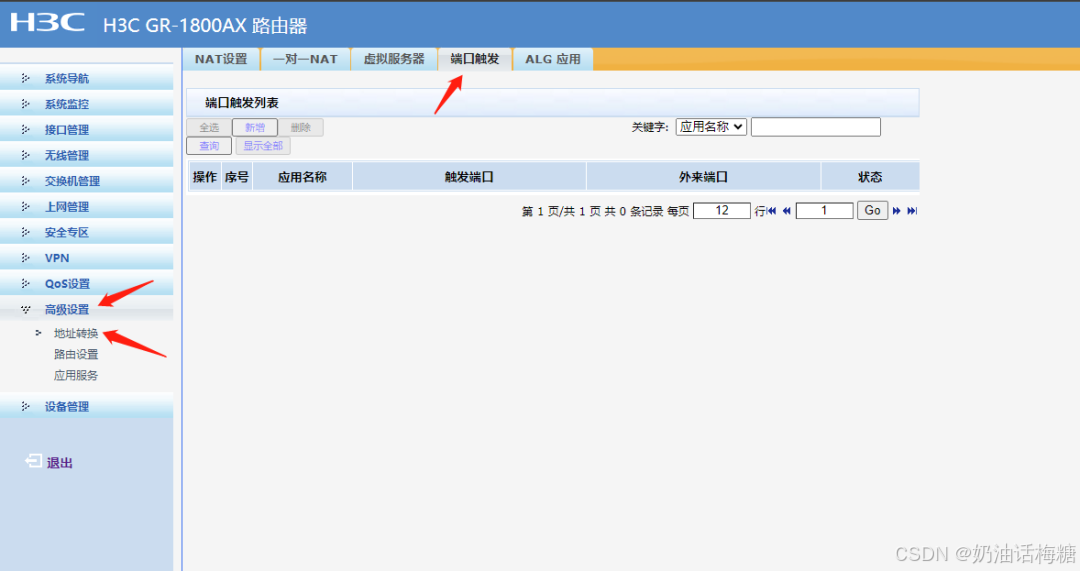

一般情况下，这个功能都是在高级设置中:


​

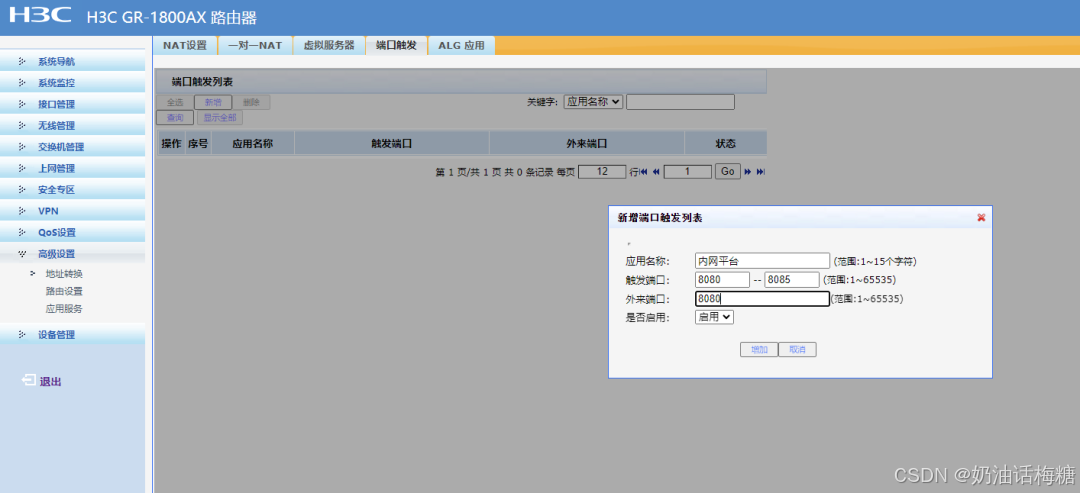

有些是UPnP，有些是端口映射，还有些是端口触发，所有的概念我们上面都讲过了，最终实现的功能都是一样的。


🔑 写在最后

端口映射是一项基础但极其重要的网络技术，从个人设备的远程控制到企业级服务的部署，它在现代网络中扮演了不可或缺的角色。然而，在使用端口映射时，需要权衡功能和安全性，合理配置规则，以实现高效而安全的网络通信。

希望通过这篇文章，你已经对端口映射有了全面的了解，并能够在实际操作中得心应手！🔥
