领慧立芯LHE3302：电化学模拟前端（AFE）

最近搞电化学嘛，这些片子接触了不少，终于轮到领慧了！我其实一开始是不知道，后来评论区有人推荐这个，“凭借着良好的关系🤣”我拿到了数据手册，综合看下来觉得非常不错。

事实上宣传之初写的是血糖监测，其实不尽然，强大的硬件设计可以满足绝大多数的测量工作，这里小小的批评一下~

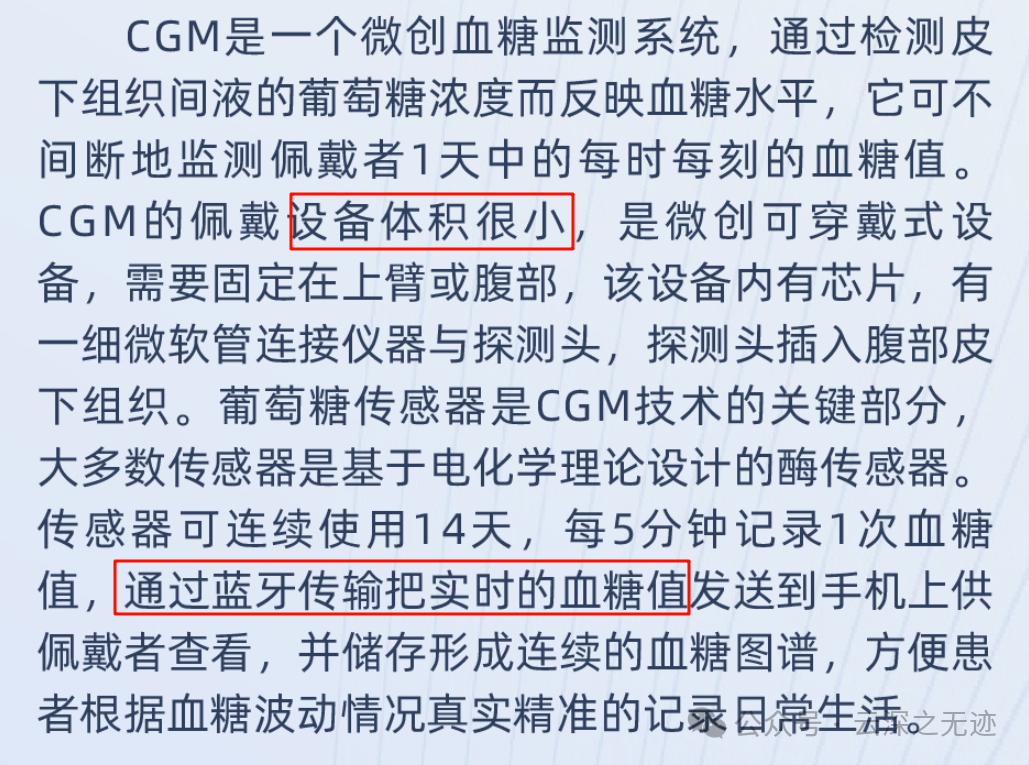

事实上也没有什么错，设计的时候就是做这个CGM的，这个也是一个新词，我们传统的血糖都是单点采样，只能说明一瞬间的时间。而CGM就是长时间的测量。

技术要点，传感器的长时稳定性，低功耗，小体积，价格低廉。

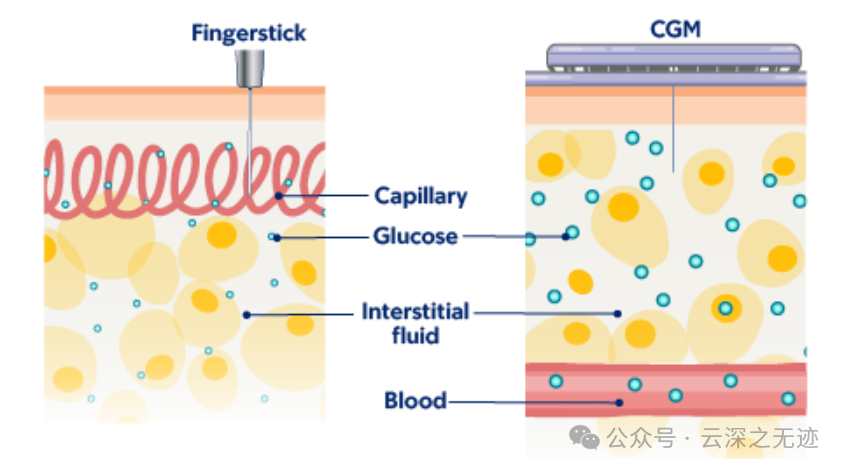

CGM 读数可能与指尖釆血读数有所不同。 指尖釆血测量的是血液中的葡萄糖水平。 CGM 测量的是组织液中的葡萄糖水平。 组织液指体内细胞之间的液体。

就是CGM会更深入

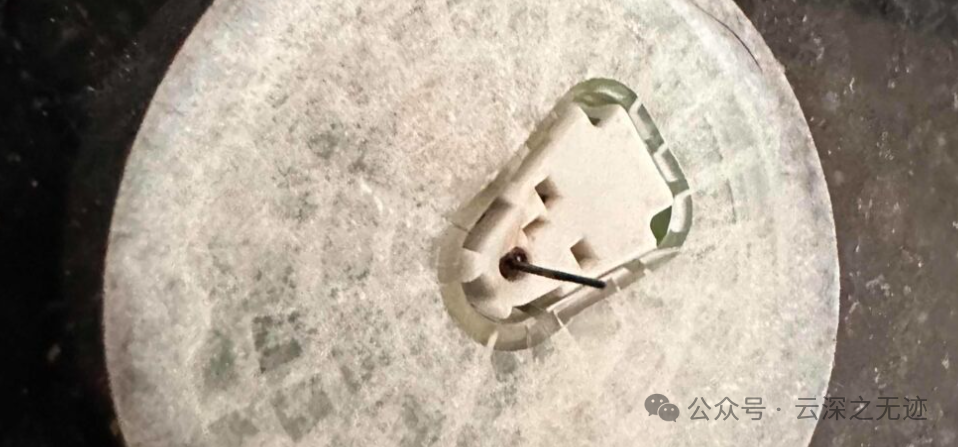

长长的针

我在网上也找不到更加清楚的拆机图了

另外雅培于2017年推出了首款辅理善瞬感®扫描式血糖监测系统，该系统无需采血针和试纸，通过扫描贴在手臂上的持续血糖监测传感器（CGM Sensor），即可轻松检测人体血糖。然后，雅培于2018年推出了具有14天长周期佩戴时间的FreeStyle Libre新一代产品，大大降低了用户的使用成本。雅培采用基于第二代电化学检测原理的“连线酶”技术，具有低电位反应、不依赖氧气以及限制性的外膜、干扰物少、信号稳定等特点，生产成本可能相对更低。

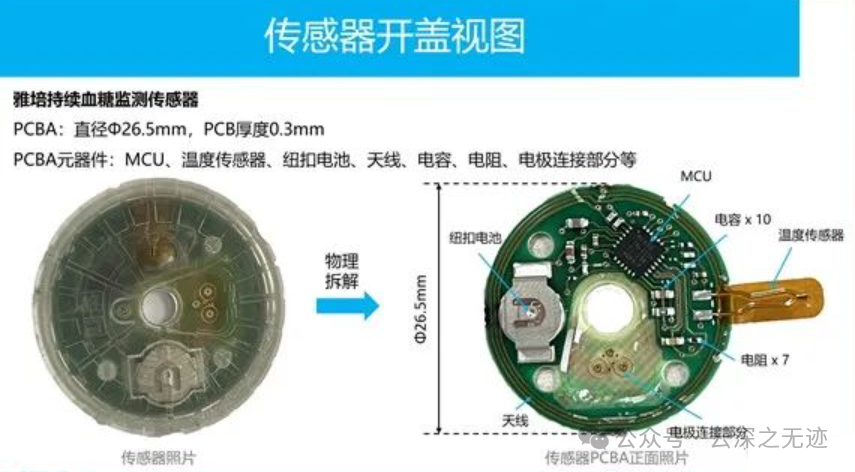

雅培在17年的时候推出的这个东西，用料满满的

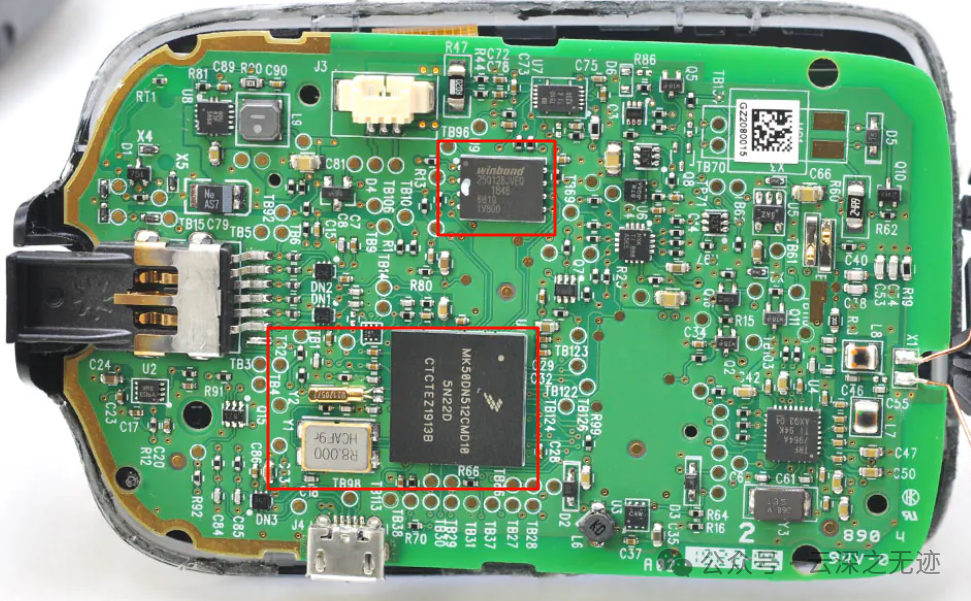

这MCU也是很猛，而且PCB上面的料看着别的也不便宜

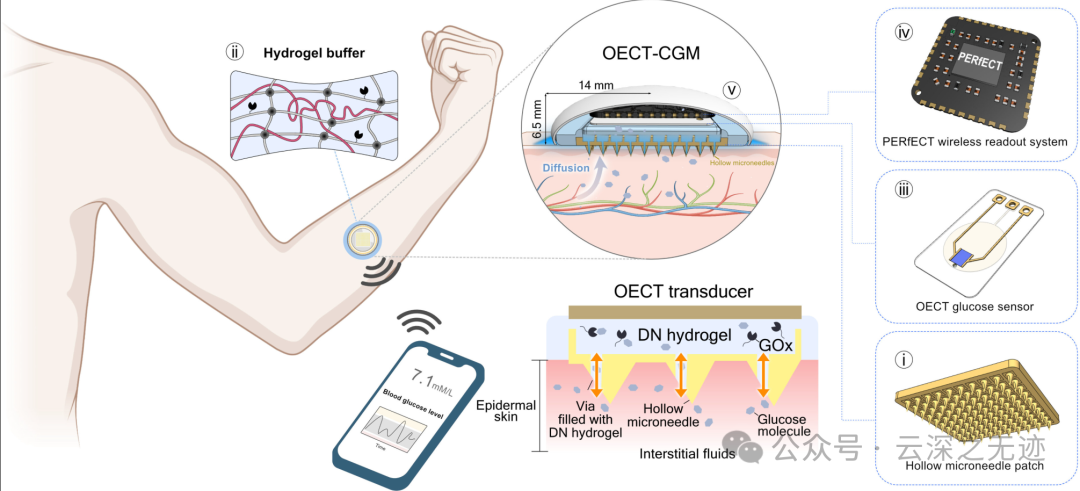

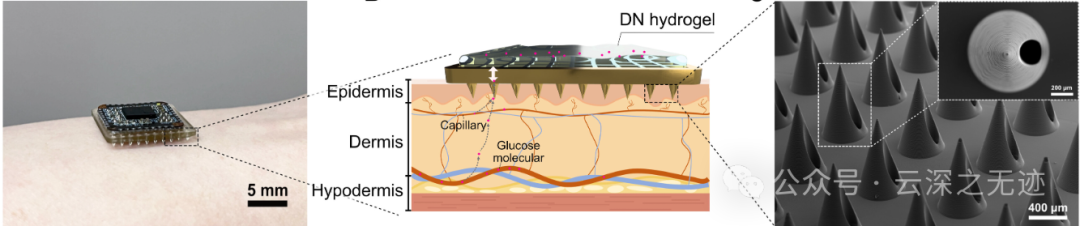

港大去年也做了一个差不多的东西，不过看着就像水光针。

表面贴装

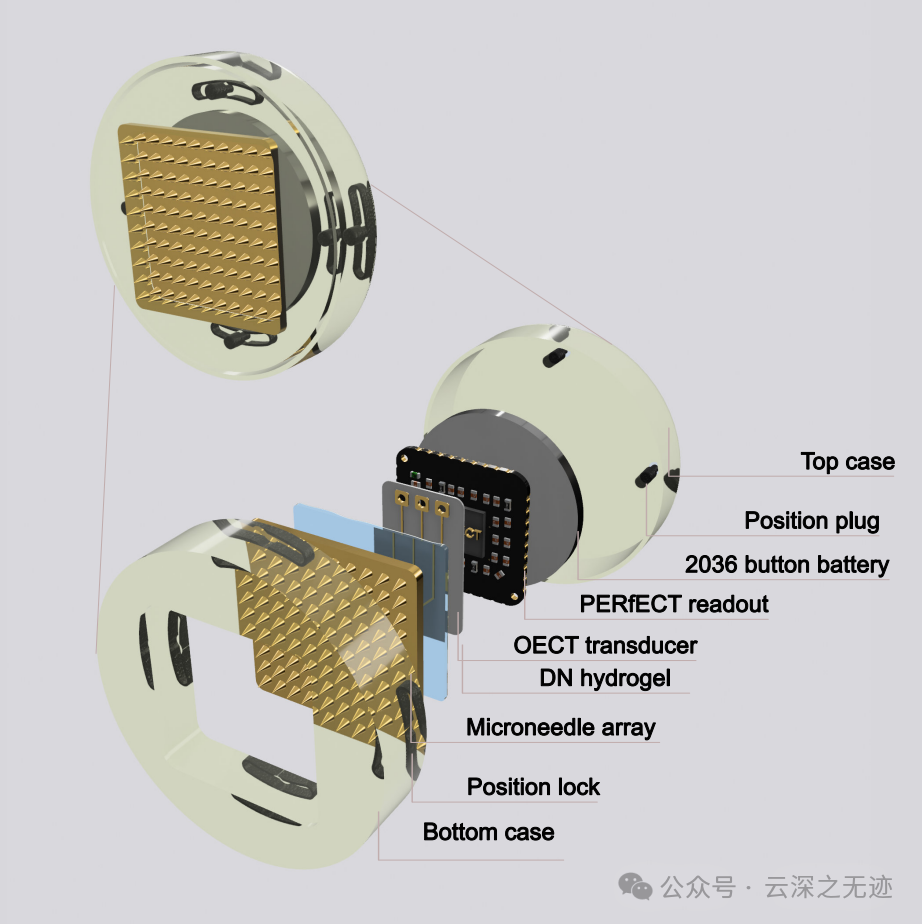

爆炸图

这东西叫OECT

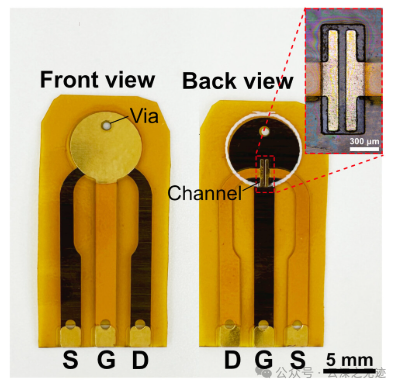

三电极

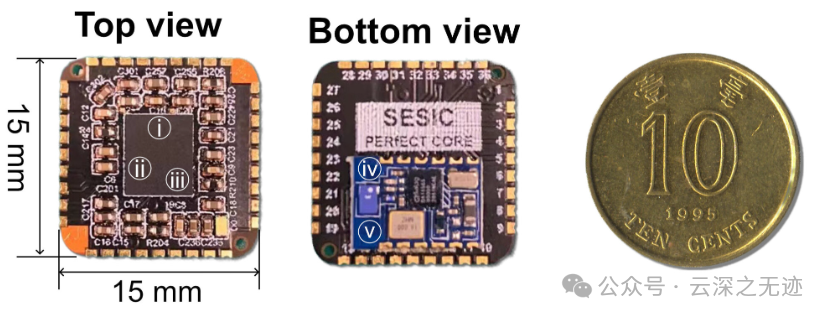

系统挺小巧，这是什么硬币？香港的？这个使用了ADUCM355

系统蛮简单

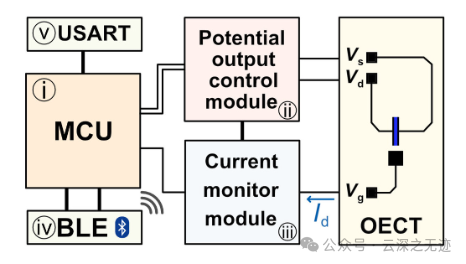

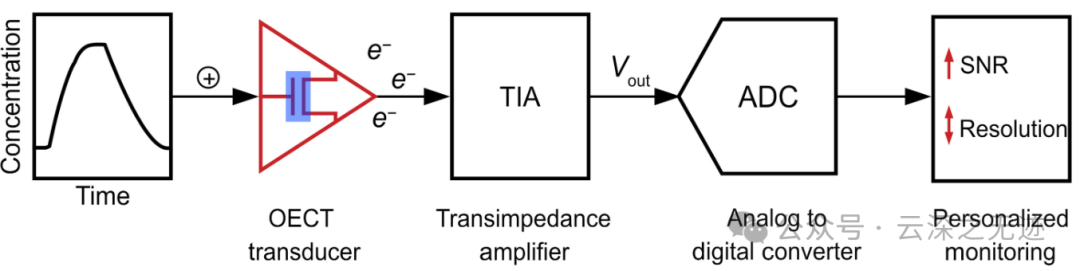

信号链系统

其实还是做了一种传感器，还是蛮好的工作。港大原来也搞这些东西。

继续说我们的芯片：

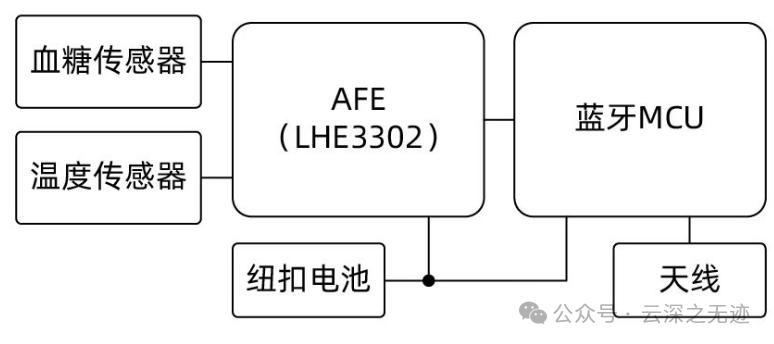

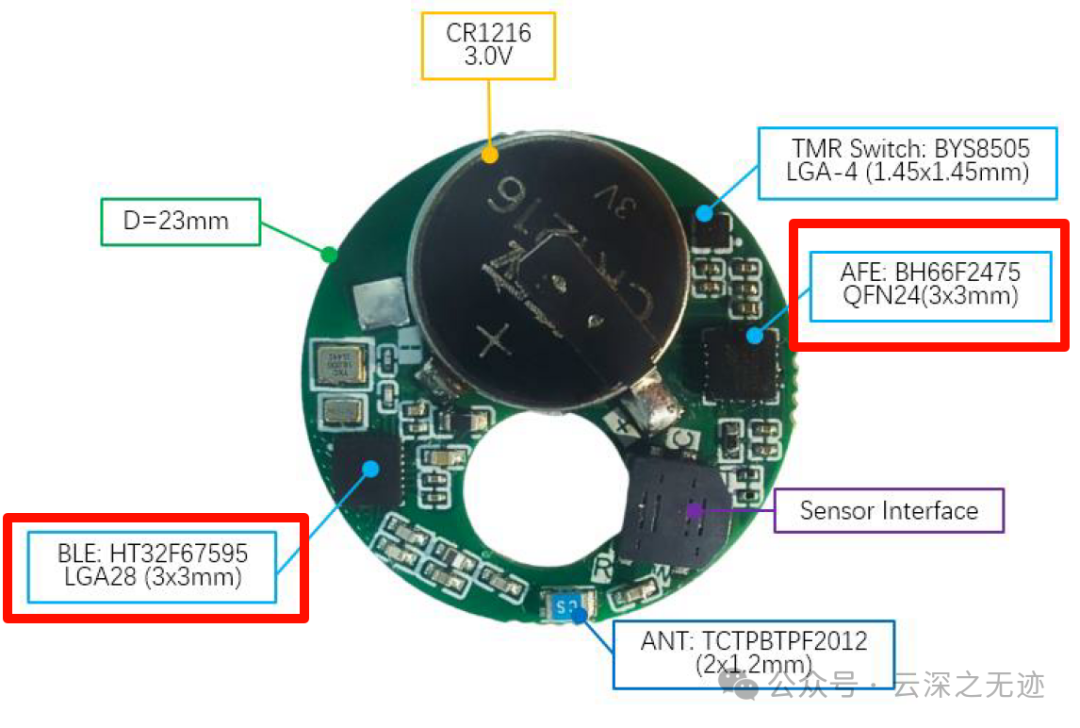

这种产品现在来看，就是很稳定的设计了，BLE+AFE+传感器，没有什么好变的。

合泰的

目前是WLCSP的，实在太小了，很快也会有QFN的，体积不敏感的情况下可以使用。

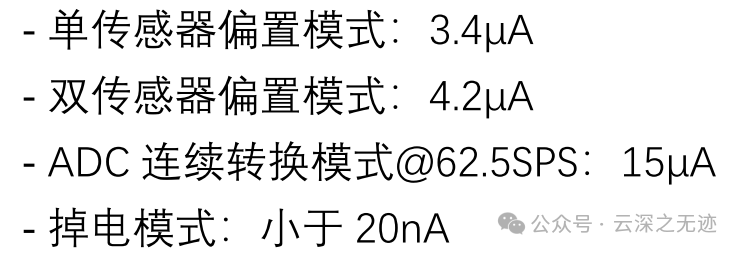

因为这些产品比较特殊的缘故，我也不会暴露过多的芯片内容，不过一般使用的参数我都会写。

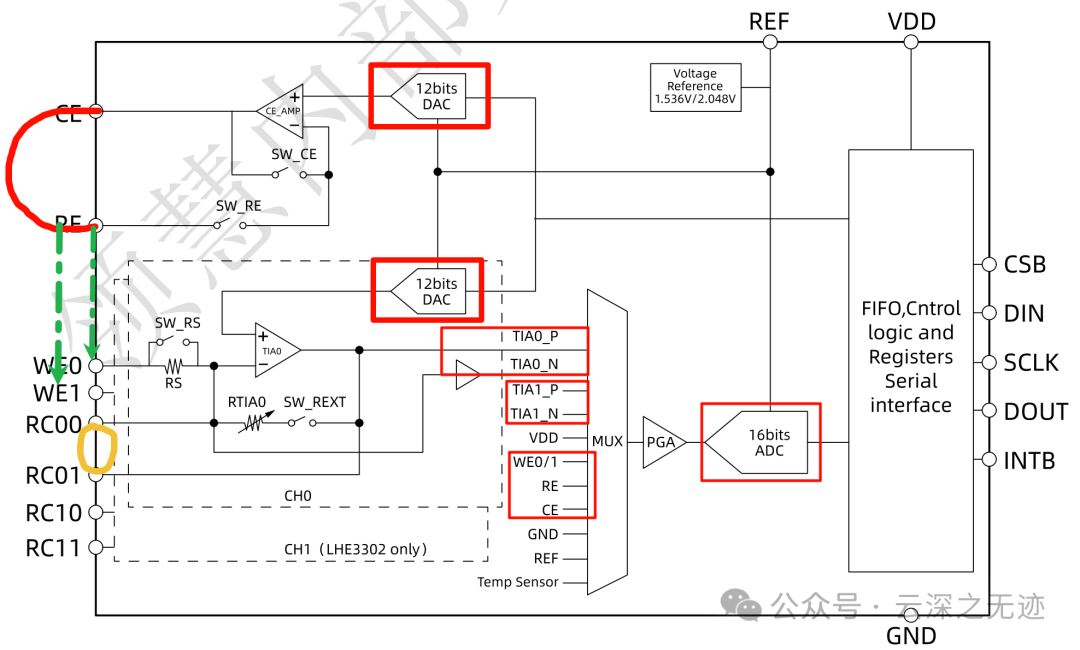

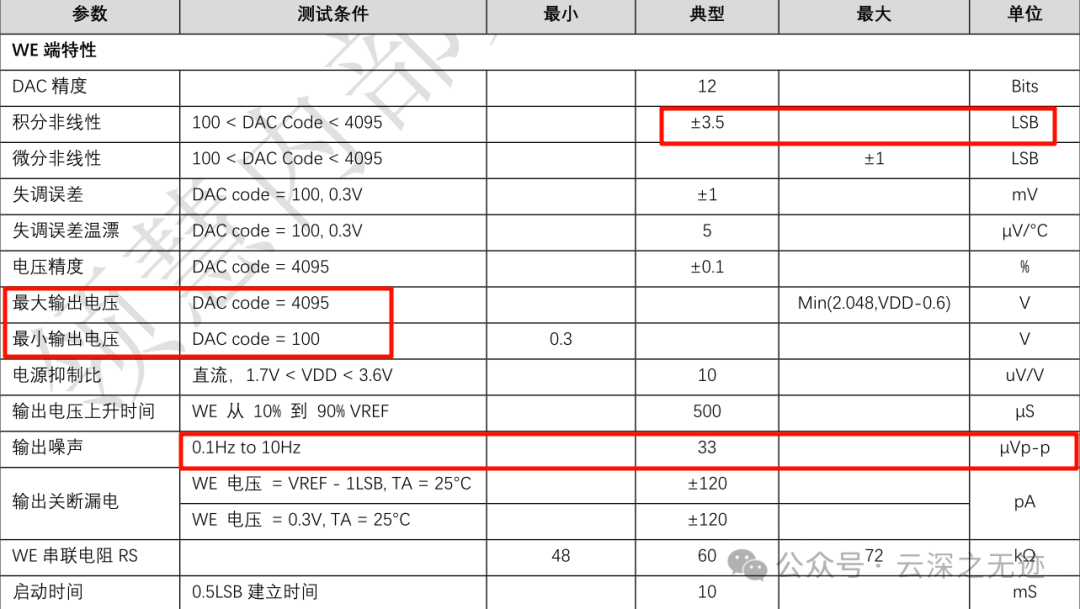

01只有一路的TIA，在关键的路径上面都有开关，可以在不使用的时候关闭或者是按需的打开一些开关，来以较低功耗维持反应环境，因为这个反应环境的稳定还是要时间的。DAC的精度也高，12bit很细腻了。

好的，很棒

虽然都最大有10M了，但是可能还会更好，也可以在RC这里接大电阻，属于这些产品的基本操作。

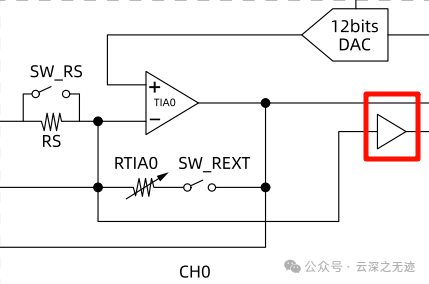

这里有个设计比较有意思，一般TIA是单路输出电压，这里可以看到是一个差分的样式，N引脚加了一个缓冲器，和别人的设计不一样。

这里

同时采集，做差

差分信号通过两根导线传输，且两者的相位相反。外部噪声（如地线噪声、电磁干扰）会同时作用于两根导线，并在后续电路中被抵消（如仪表放大器的共模抑制比 CMRR）。

若地线存在 10mV 的噪声电压，单端输出的信号会被污染；而差分输出的正负端均叠加 10mV 噪声，差值 VP−VN 仍保持原始信号。

在多通道系统中（ MUX 选择不同传感器信号时），差分信号可通过物理隔离（如双绞线）降低通道间的串扰。人家都是芯片了，我就不知道了。。。

TIA0_P/TIA0_N 与 TIA1_P/TIA1_N 采用差分走线，可避免相邻信号间的耦合。

单端输出需要一个公共参考地（如接地），但地电位差异可能导致偏移电压；差分输出无需共享参考地，适用于长距离传输或浮动电源系统。

反正这个设计挺好的，提高了测量精度。

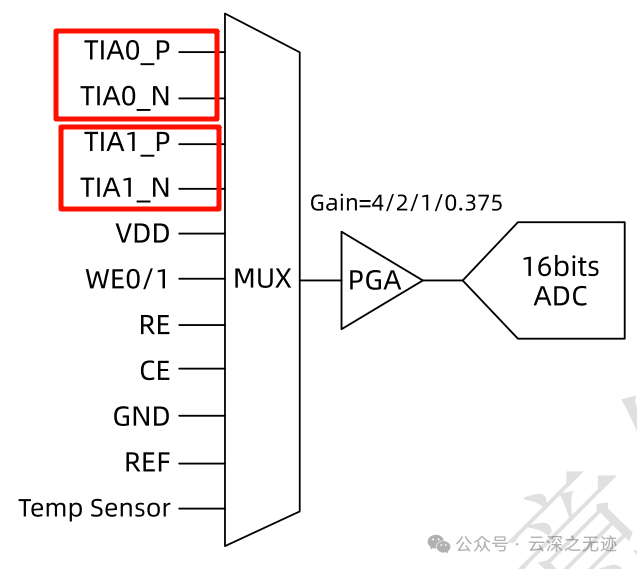

这么多通道都是MUX切换的

最后配合一个FIFO进一步的解放MCU，满足更低功耗的设计。

芯片是好芯片，设计也不错，继续加油！

https://www.science.org/doi/10.1126/sciadv.adl1856
