半自动尿液分析仪拆解-反射率光度计

之前直播的时候还剩下最后一个东西没有拆解，今天快速拆解一下。

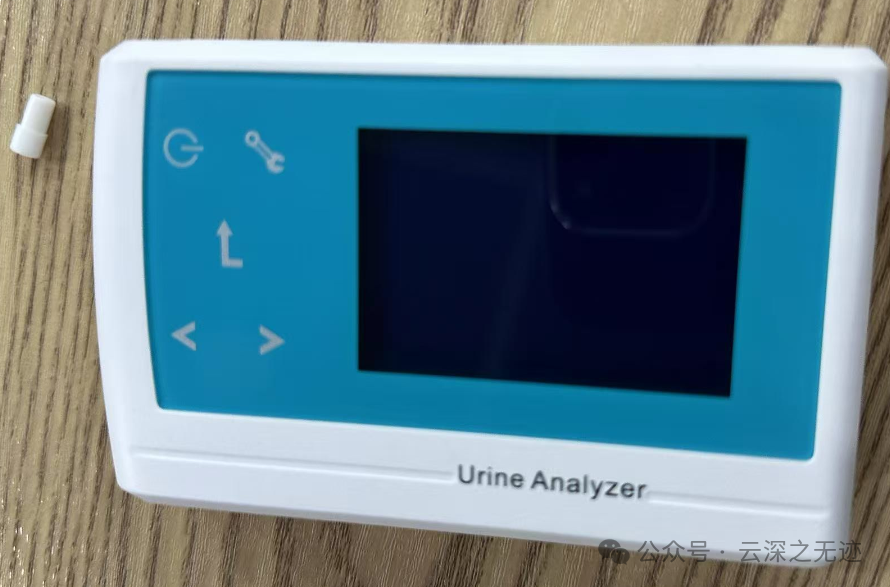

外观还是很好看的，拿着沉甸甸的

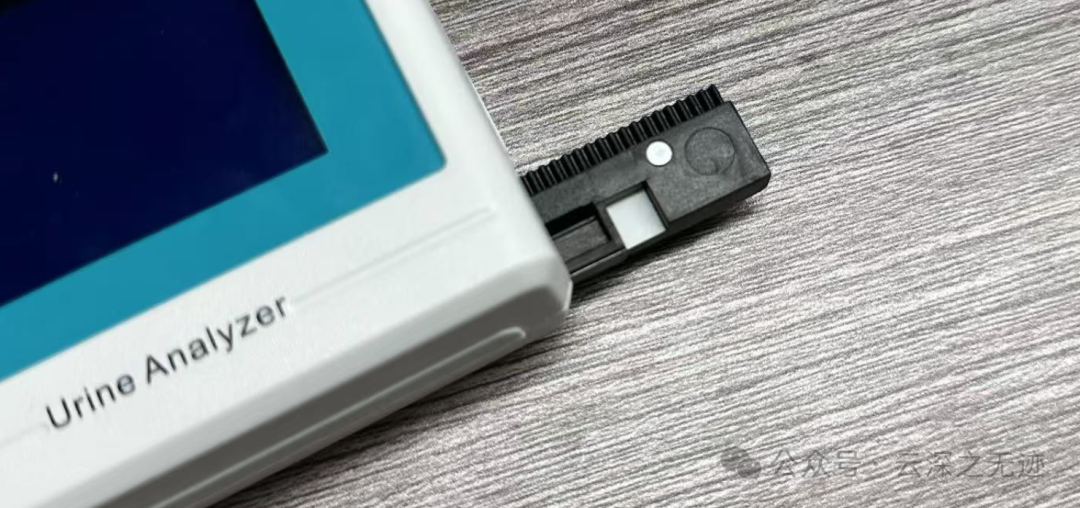

半自动应该就是上料的过程是需要自己插进去的，上面的小点是磁铁，可以来启动仪器。

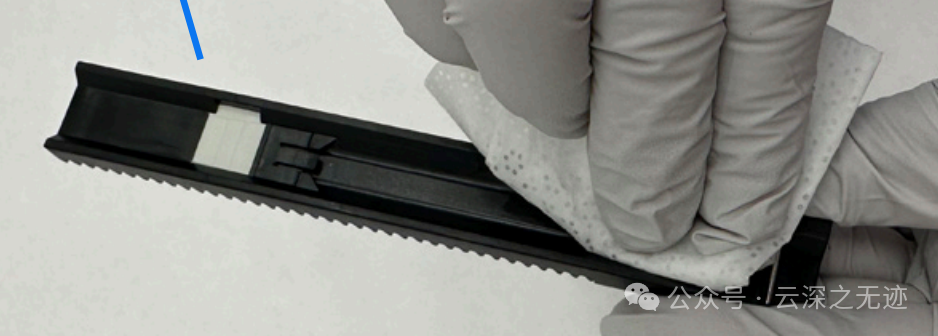

试纸槽

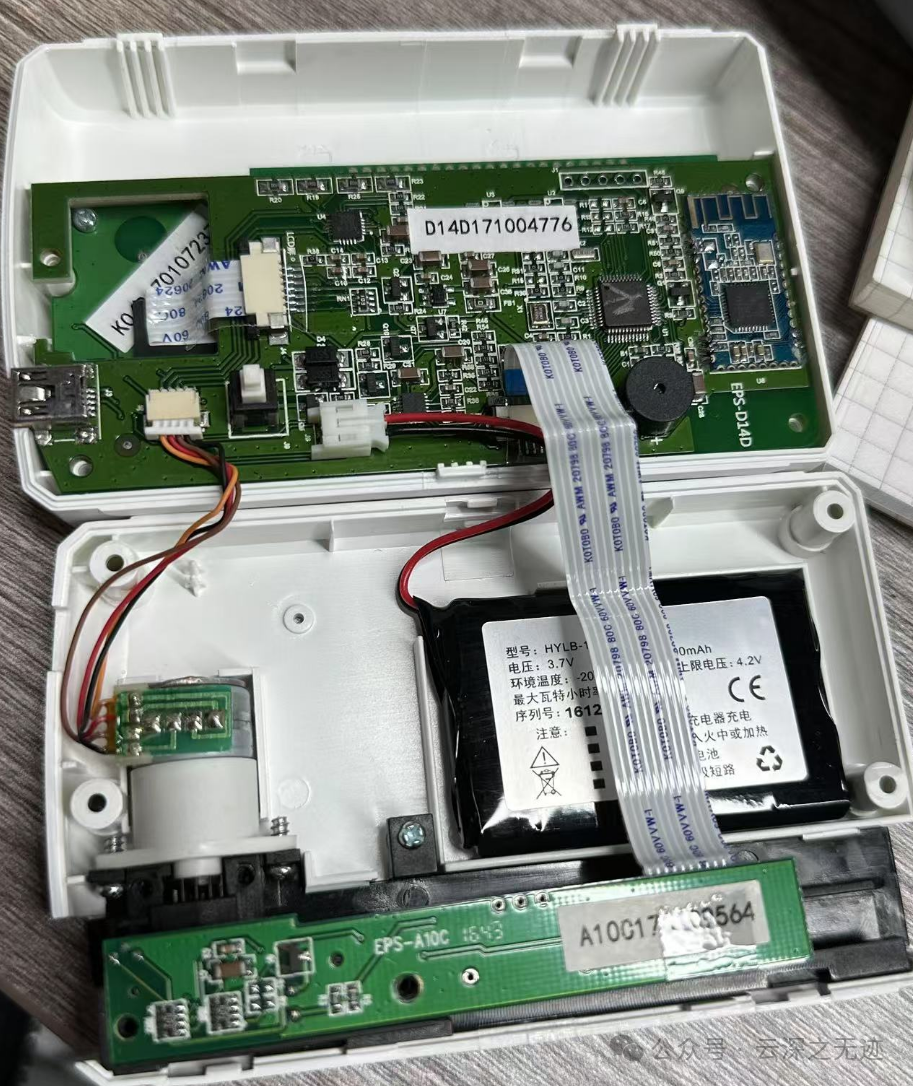

内部满满当当的，主要是一块大PCB，通过排线连接显示器以及传感器和其它。电池非常的大，17的设计，现在也鼓包了。

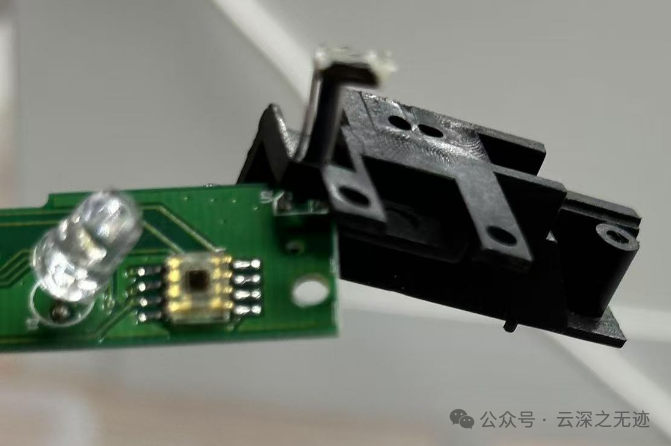

核心检测单元是光谱分析：

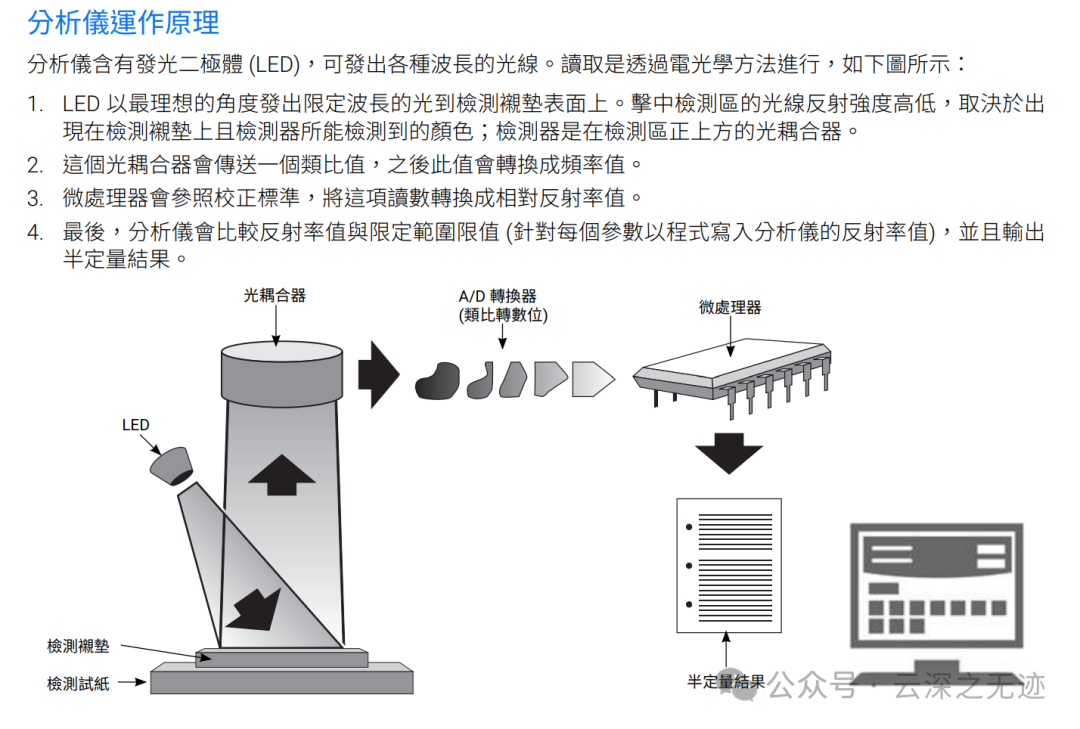

这个原理就写的很好了

就是照这东西，试纸上面有很多的各种各样的酶。

然后就机器往里面转，不停的照射测量：

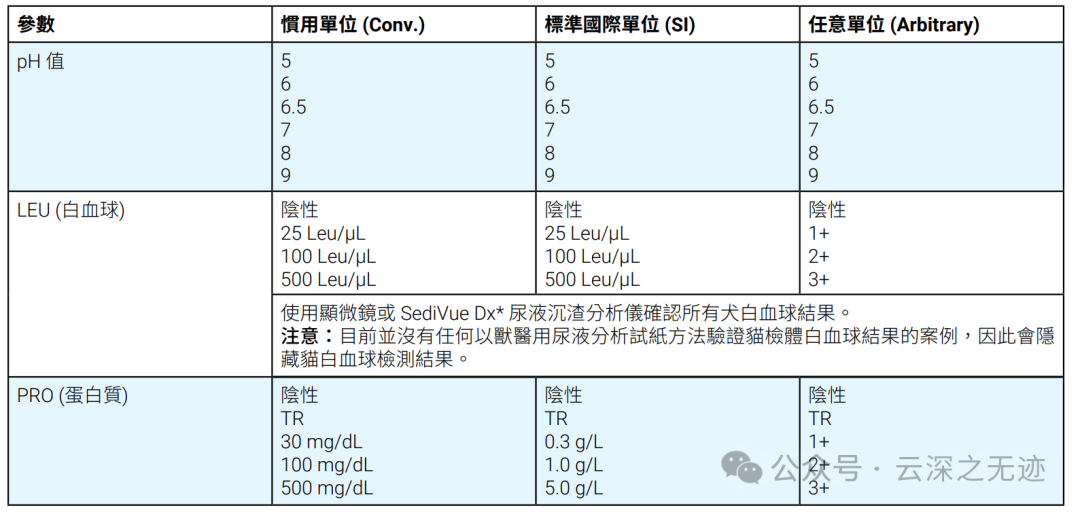

就是这些

别的也测不了：

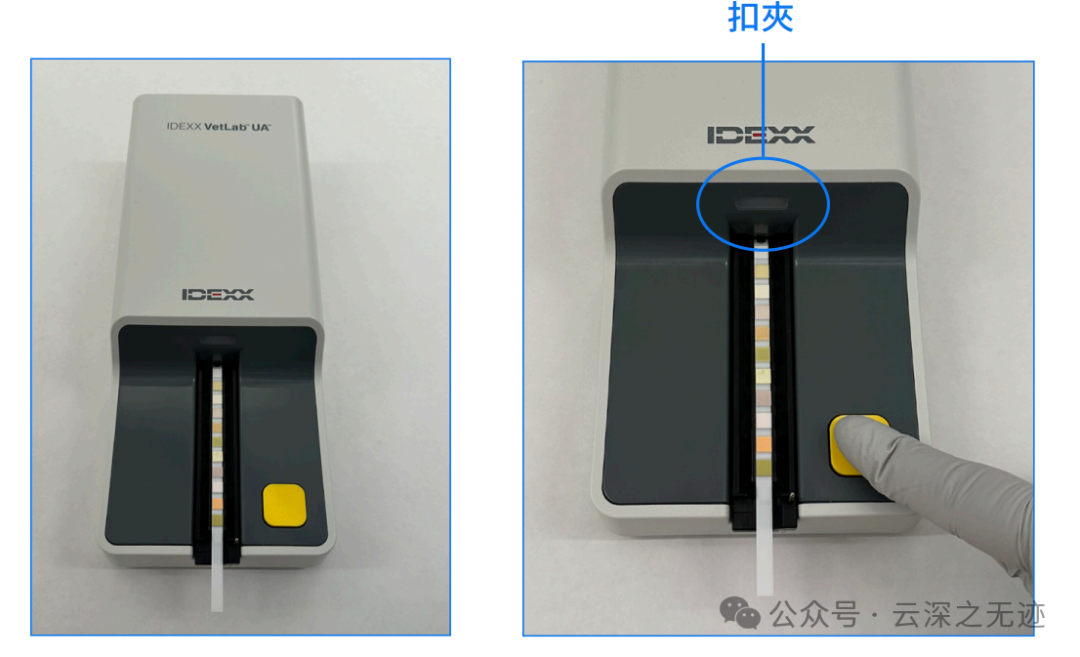

这是一个大型的分析仪器的照片

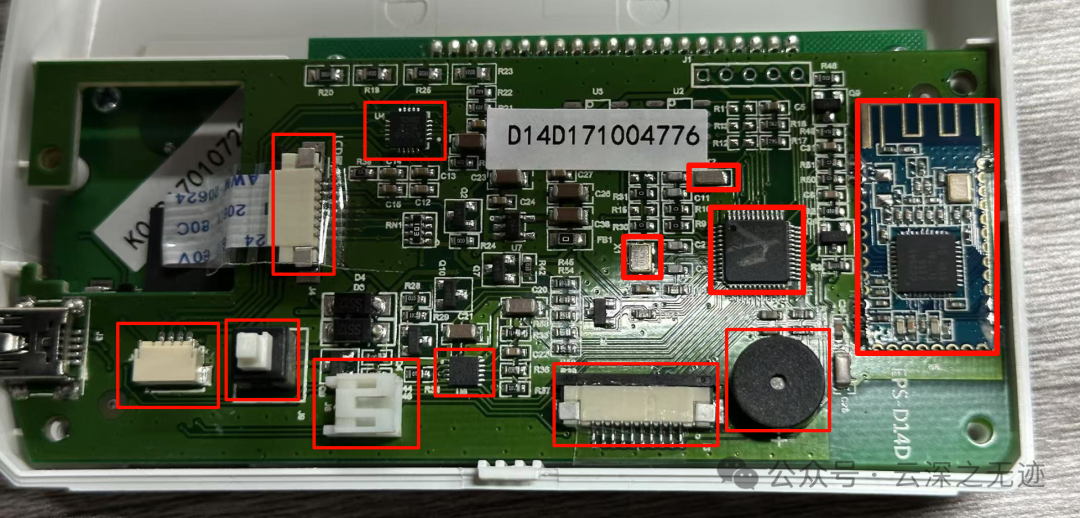

内部的布局很工整，电机是使用了GH的接口，保证了自锁。电池是PH接口，方便拔插，测量和下面的显示都是这种卧的接口。应该是有运放的，但是有实在查不到那个丝印的芯片。

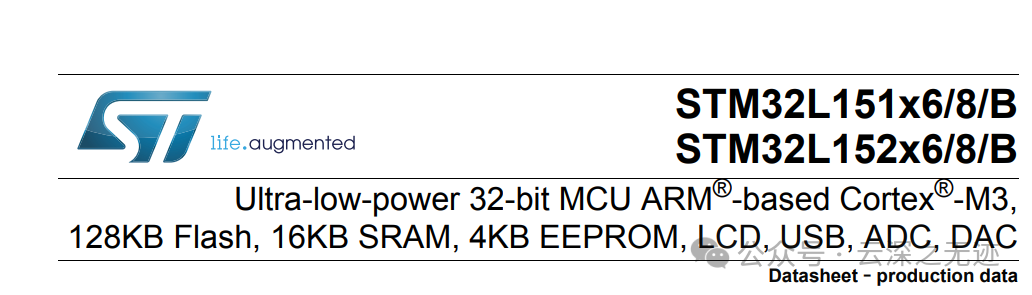

主控是STM32的L1系统，主打一个低功率

但是也不推荐新设计了

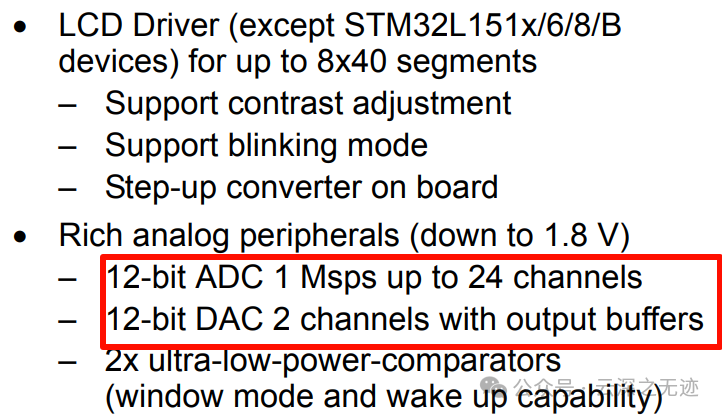

其次还有DAC来生成一些测量的偏置电压，以及内置的ADC也是够用。除此之外还有LCD的驱动器，可以少了驱动芯片，买现成的屏幕就可以。

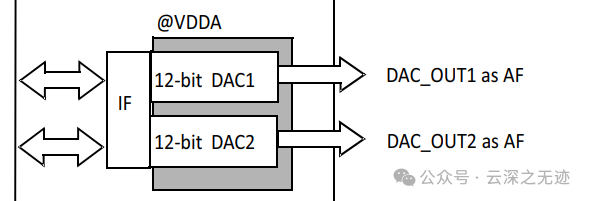

还是双路的

USB外设可以方便的导出数据给PC

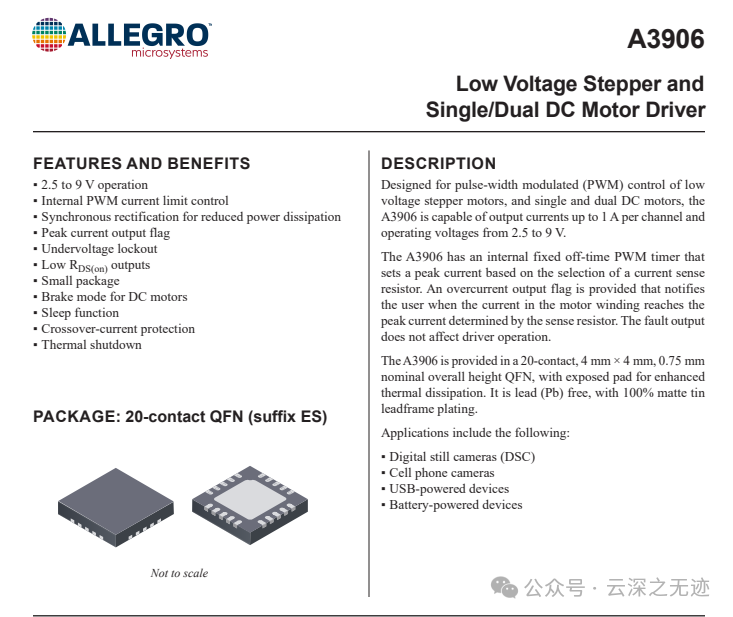

直接使用了一颗驱动芯片

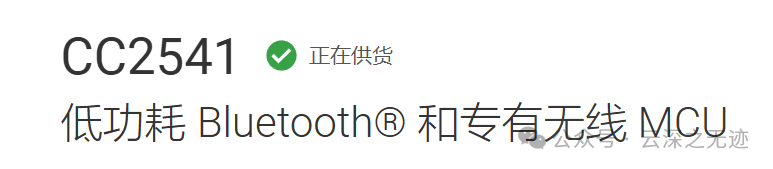

无线功能是使用了一个TI的CC2541
