超弹橡胶衬垫的多载荷步瞬态动力学分析
原创
在瞬态动力学分析中，常常需要用到多载荷步分析。本文将从实际操作，演示如何使用WELSIM对超弹材料进行多载荷步的瞬态有限元分析。

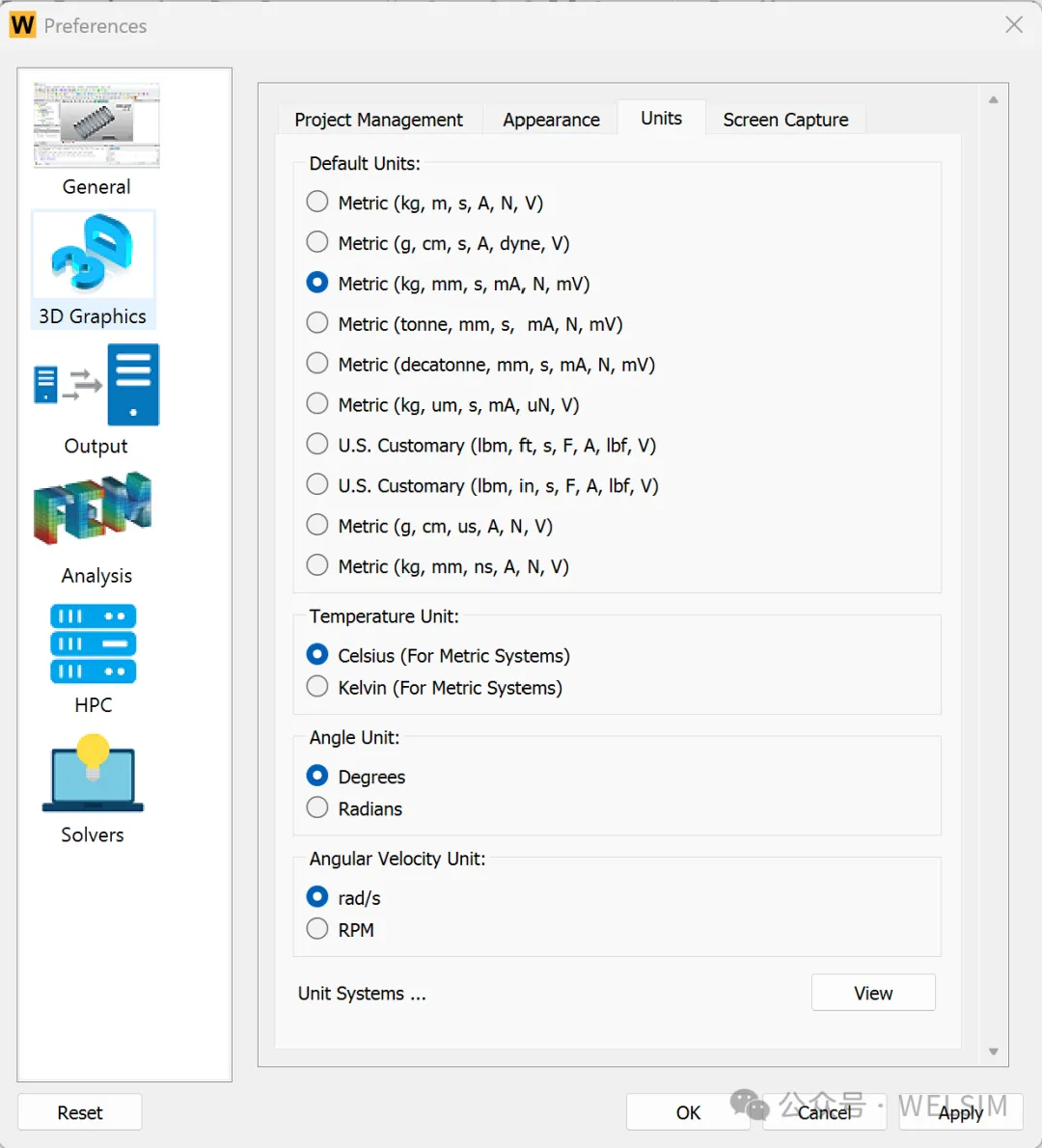

1. 打开WELSIM软件，点击首选项，设置当前单位制为kg-mm-s。
2. 建立一个新的有限元分析FEA项目。

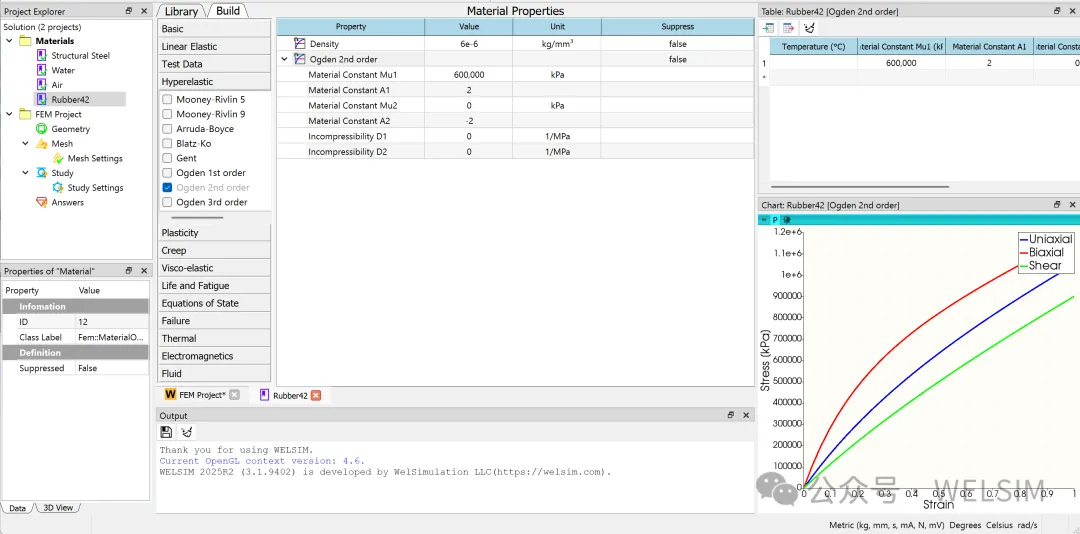

3. 添加一个新的材料节点，并命名为Rubber42。双击此材料节点，进入编辑模式。分别添加密度和Odgen2超弹材料属性。设置密度为6e-6 kg/mm3，Odgen2超弹材料参数分别设置为Mu1=600,000 kPa, A1=2, Mu2=0, A2=-2。在图表窗口会显示相应的应力-应变曲线。

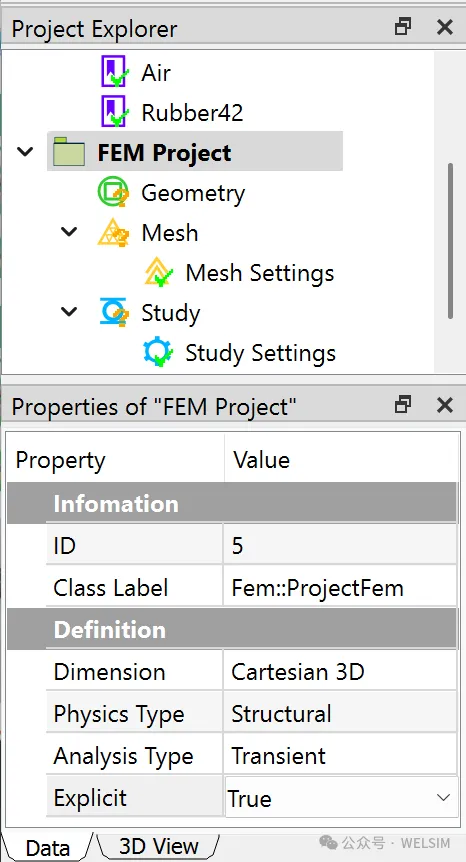

4. 编辑完材料后，关闭材料编辑窗口。点击FEM项目节点，修改属性为显式动力学结构分析。

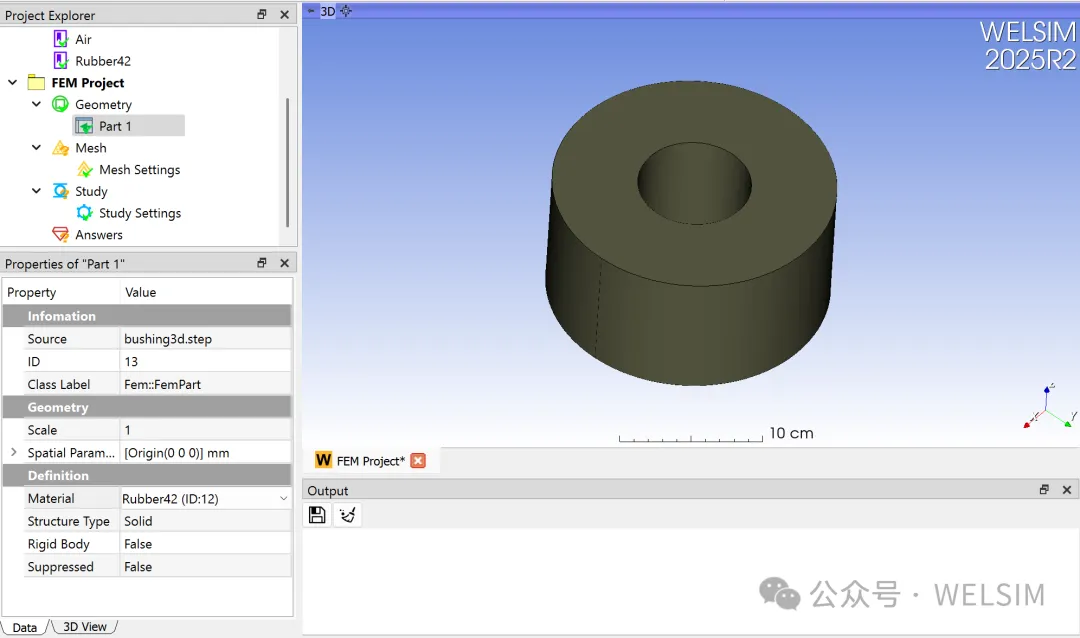

5. 导入事先准备好的衬套几何模型（bushing3d.step）。并将材料设置为刚刚建立的超弹材料Rubber42。

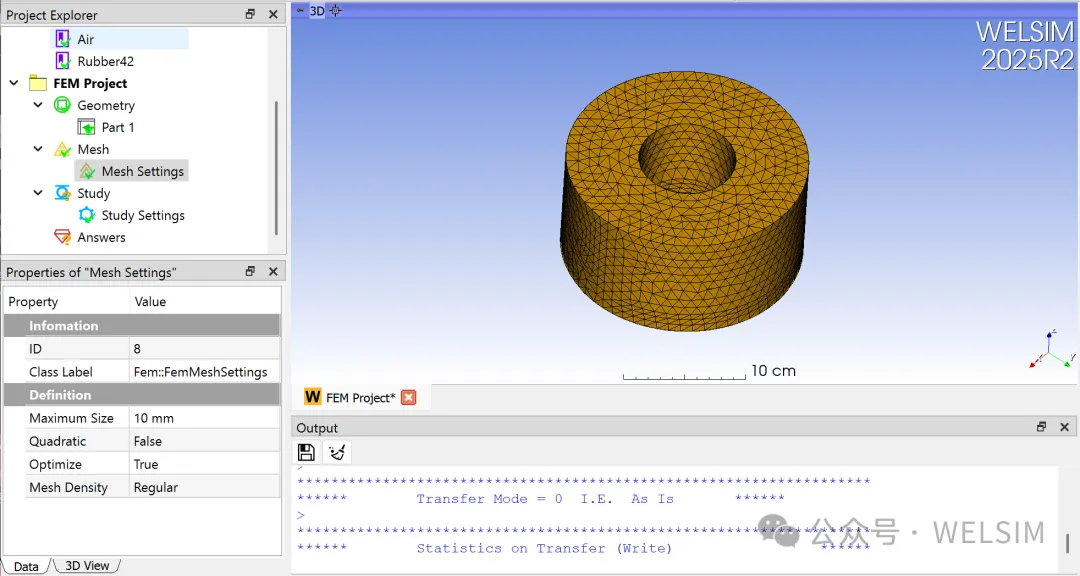

6. 点击网格设置节点，将最大单元尺寸设置为10mm。点击网格划分按钮，网格会很快自动生成。

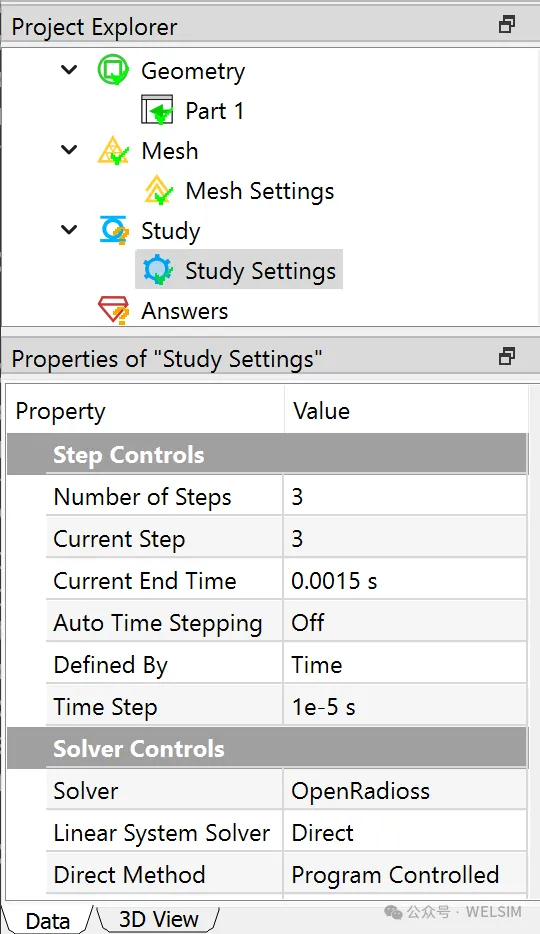

7. 点击模型分析设置节点，在属性窗口中，将载荷步设置为3，并将每个载荷步的时间分别设置为0.0005秒, 0.001秒, 0.0015秒。将时间步设置为1e-5秒。

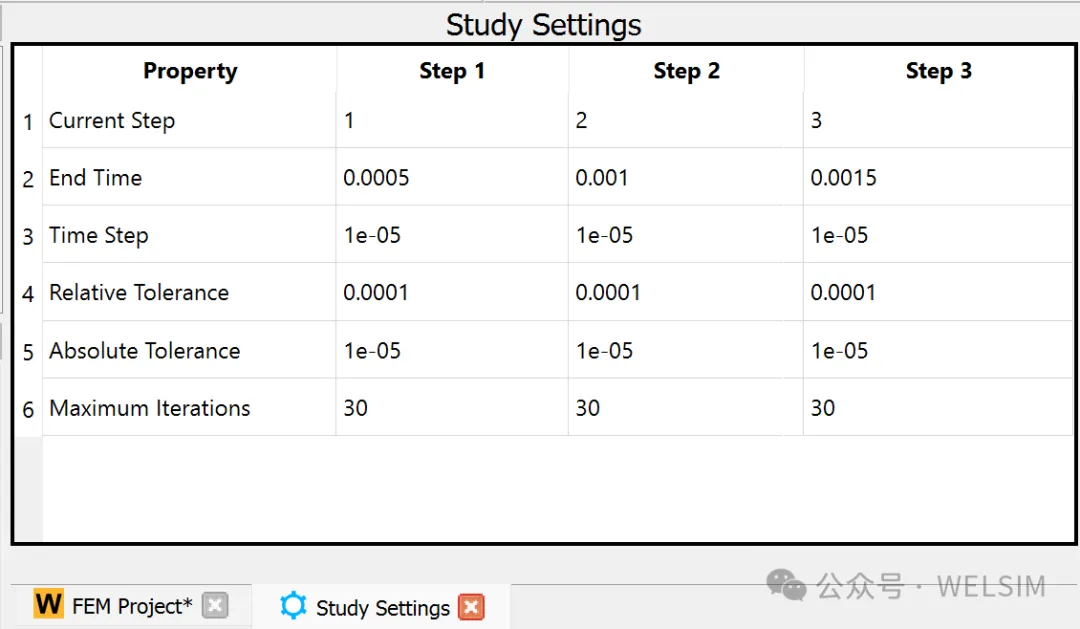

双击分析设置节点，可以在新窗口中看到每个载荷步的时间设置。

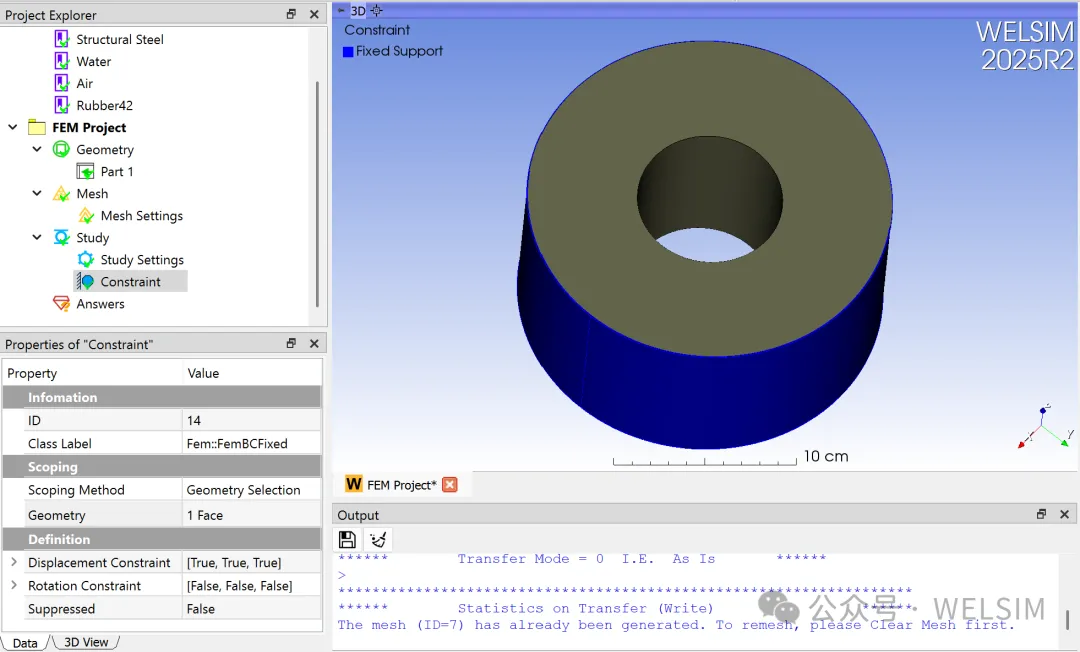

8. 定义完分析设置后，开始添加边界条件。先添加一个固定位移边界条件。并选择衬套的外边界为固定边界。

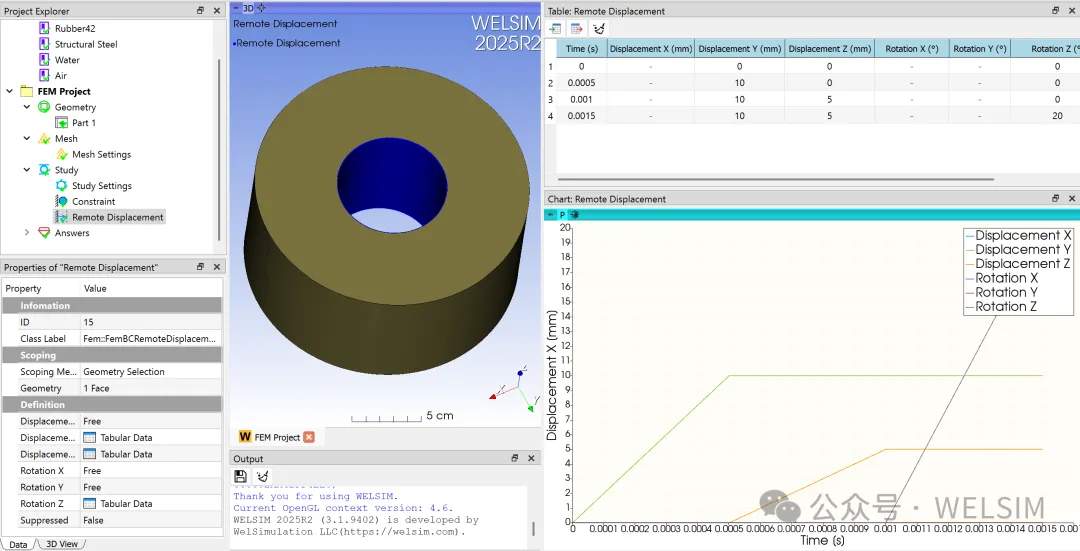

9. 添加一个远程位移边界条件（Remote Displacement）。并选择衬套的内边界为施加边界。由于是多载荷步分析。需要用表格来定义每一步的远程位移值。本算例将Y和Z方向的位移，和绕Z轴方向的转动设为表格。同时在表格窗口直接编辑位移参数，Y方向的位移分别是10, 10, 10, Z方向的位移分别是0, 5, 5, 绕Z轴方向的转动分别是0， 0，20度。

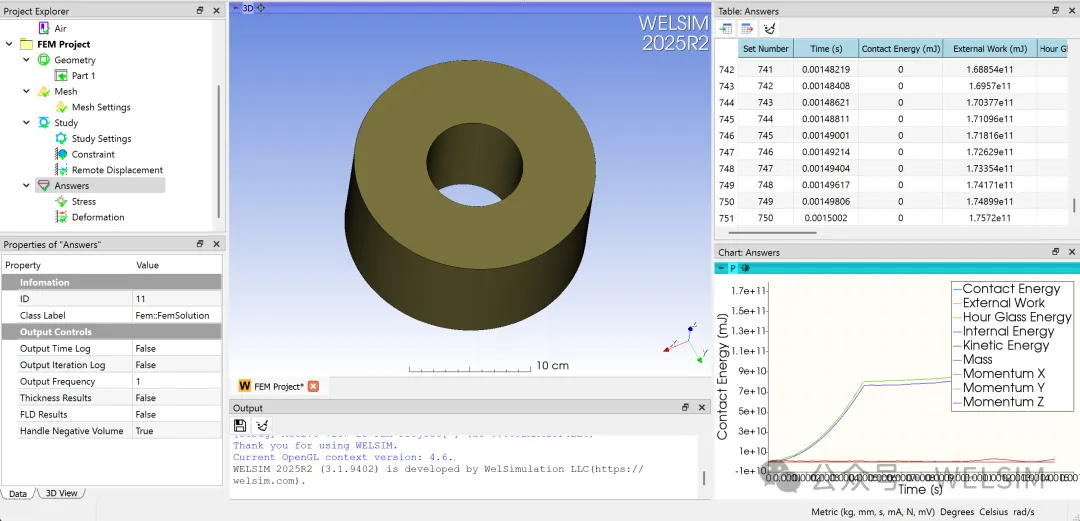

10. 分析设置的定义已经完成。只需要点击计算按钮，就会调用求解器进行计算。（用户需要在首选项中连接外部求解器OpenRadioss）。计算完成后，点击结果节点，可以在表格与曲线窗口，查看基于时间变化的各种变量，如能量，质量，动量等。

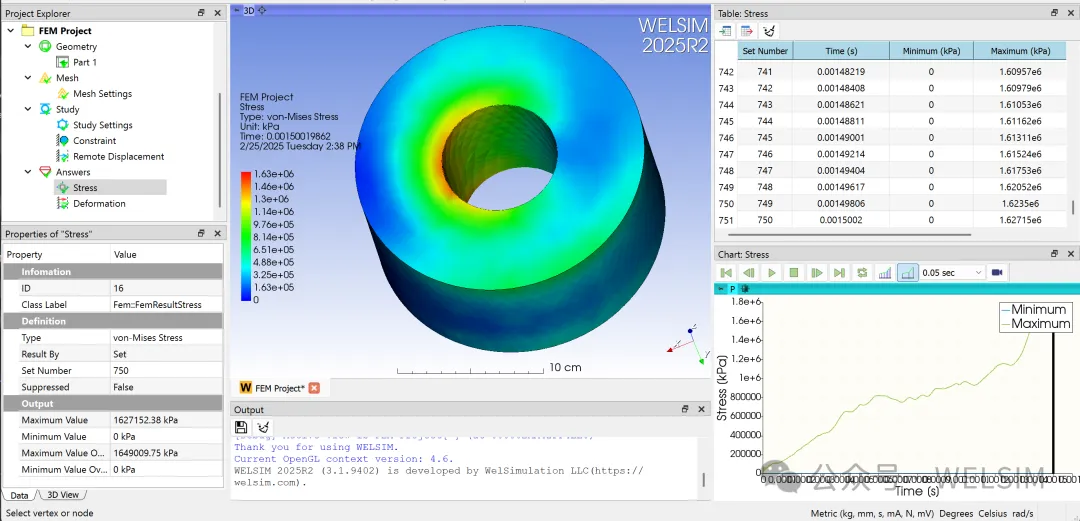

11. 添加应力结果，并查看。

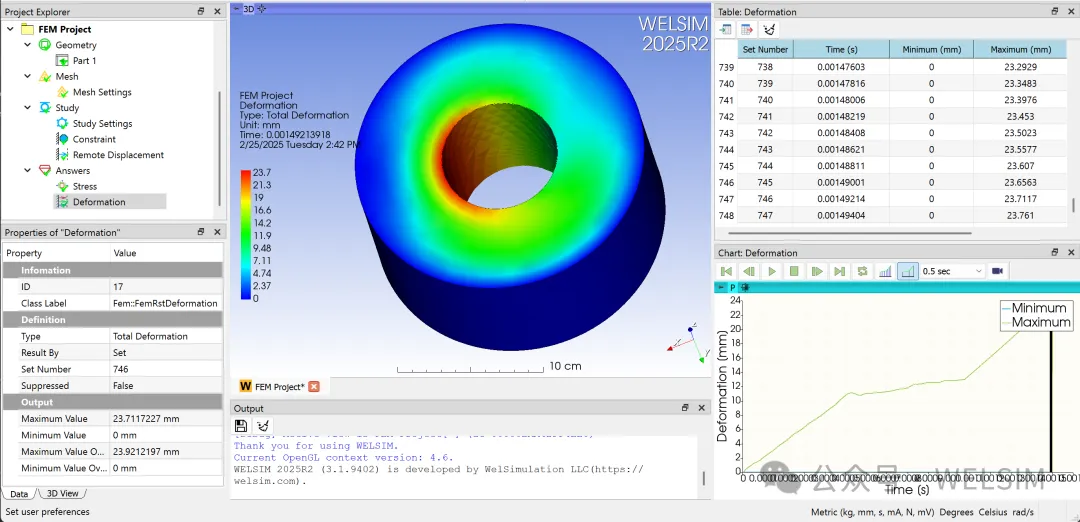

12. 添加位移结果，并查看。
13. 用户还可以添加其他结果，如应变，速度，加速度等结果。

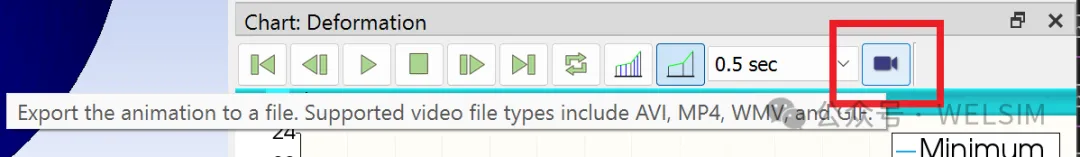

14. 如果需要生成动画视频文件，可以点击曲线窗口上的录像图标。生成当前结果节点的动画视频。
本算例演示了如何使用WELSIM进行多载荷步瞬态动力学分析。已经保存在自动化测试算例中（文件名为12010_or_bushing_multistep.xml）。初次使用WELSIM的用户，需要在首选项中配置OpenRadioss的本地连接。
