16通道AD采集方案，基于瑞芯微RK3562J非对称AMP！

案例测试数据

本文主要分享RK3562J基于AMP(Asymmetric Multi-processing)的8/16通道AD采集开发案例，案例中使用的AD芯片为核芯互联CL1606/CL1616（国产）、ADI AD7606/AD7616。

适用以下开发环境：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware16.2.5

开发环境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.209

LinuxSDK：rk3562-buildroot-2021.11-sdk-[版本号]

（基于rk3562_linux_release_v1.2.0_20240620）

硬件平台：创龙科技TL3562-EVM工业评估板（基于RK3562J）

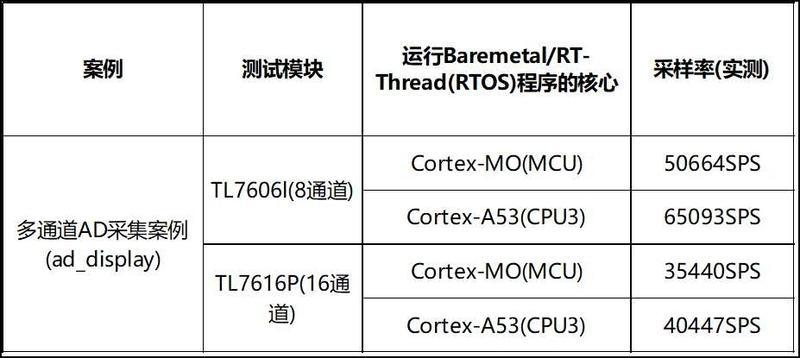

案例测试结果如下：

表 1

案例详细介绍

本案例支持Cortex-M0(MCU)、Cortex-A53(CPU3)核心运行Baremetal/RT-Thread(RTOS)程序进行测试，两种方案的具体区别如下：

（1）Cortex-M0(MCU)核心运行

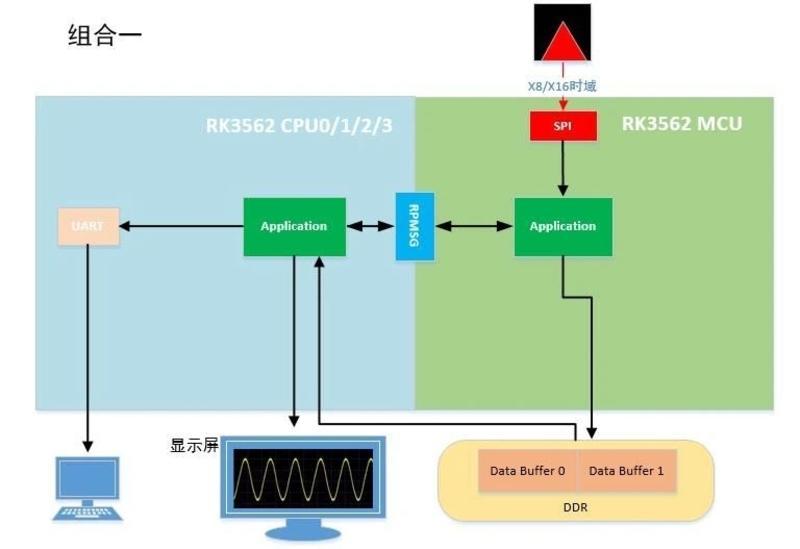

案例使用SPI总线采集8/16通道AD数据，评估板Cortex-A53(CPU0、CPU1、CPU2、CPU3)核心运行Linux系统，Cortex-M0(MCU)核心运行Baremetal、RT-Thread程序。

Baremetal/RT-Thread(RTOS)端通过SPI采集的AD数据写入DDR共享内存，并通过rpmsg发送写入的共享内存信息至Linux应用程序，然后Linux端从指定共享内存中读取AD数据，并将数据转换得到电压值，通过Qt显示波形至显示屏。

图 1

（2）Cortex-A53(CPU3)核心运行

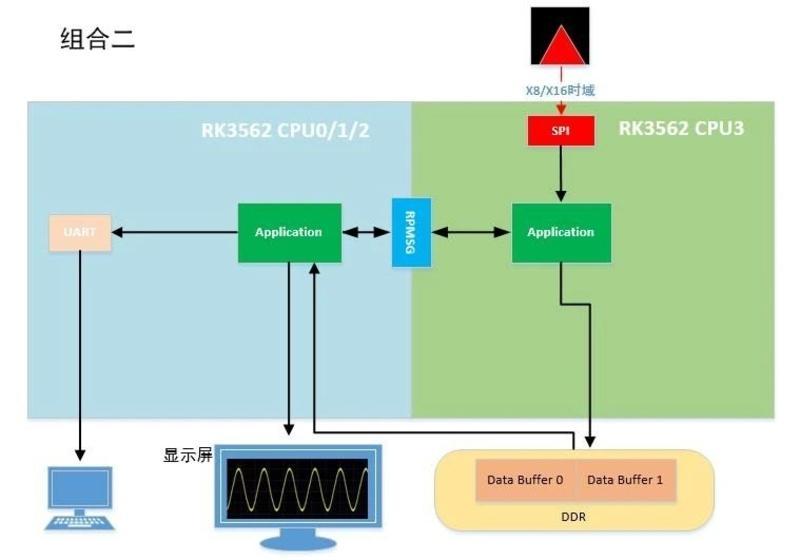

同样使用SPI总线采集8/16通道AD数据，评估板Cortex-A53(CPU0、CPU1、CPU2)核心运行Linux系统，Cortex-A53(CPU3)核心运行Baremetal、RT-Thread程序。

Baremetal/RT-Thread(RTOS)端通过SPI采集的AD数据写入DDR共享内存，并通过rpmsg发送写入的共享内存信息至Linux应用程序，然后Linux端从指定共享内存中读取AD数据，并将数据转换得到电压值，通过Qt显示波形至显示屏。

图 2

RK3562J典型应用领域

RK3562J凭借其强大性能和灵活架构，广泛应用多个领域

图 3

案例演示

本章节以16通道AD采集案例为例演示，为了简化描述，本文仅摘录部分方案功能描述与测试结果。

案例说明

案例使用创龙科技TL7616P模块（16通道）运行Baremetal/RT-Thread(RTOS)程序进行AD数据采集。

案例测试

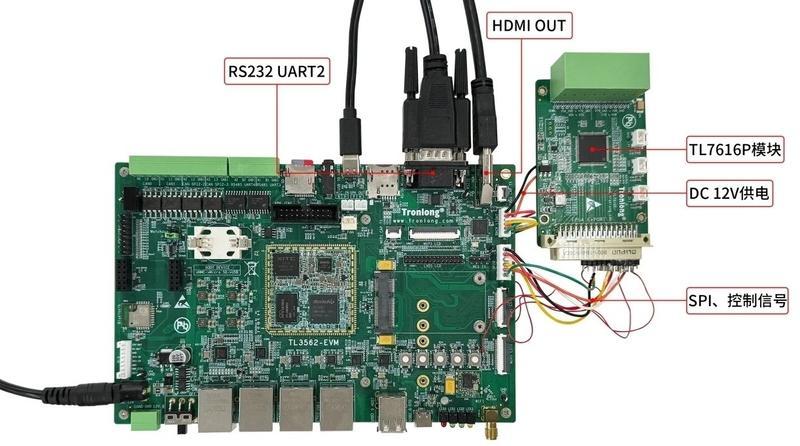

请将评估板RS232 UART2串口连接至PC机，将评估板HDMI OUT接口与HDMI显示屏连接，将创龙科技TL7616P模块连接至评估板，硬件连接如下图所示。

图 4

本次测试以TL7616P模块V7B和V0A通道为例，请分别正确连接至信号发生器A通道和B通道。信号发生器A通道和B通道均设置为输出频率1KHz、峰峰值10.0Vpp的正弦波信号。

请参考产品资料将案例相关镜像固化至评估板，将案例可执行文件ad_display拷贝至评估板文件系统任意目录下。

执行如下命令，单次采集1024个数据采样点。

Target# ./ad_display -d ad7616 -m 1 -platform wayland

图 5

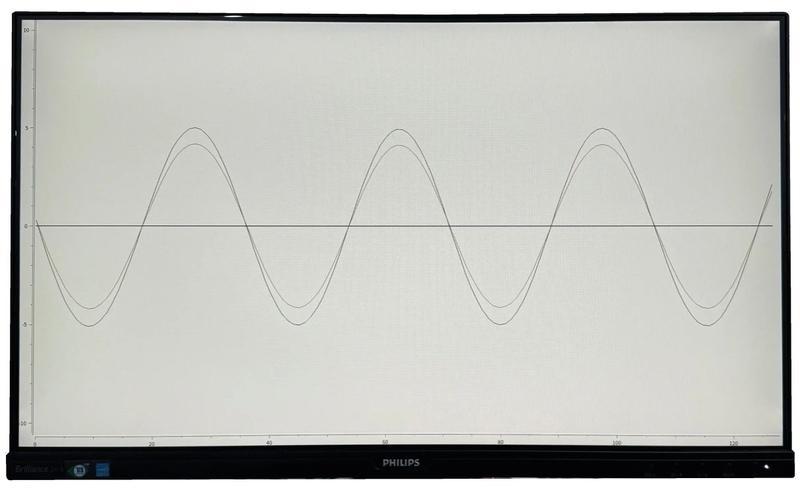

同时，HDMI显示屏将会显示静态波形，如下图所示。

图 6

按下"Ctrl + C"可停止程序运行。

图 7

图 8

查看更多RK3562J相关的案例演示，各位工程师可以通过公众号（Tronlog创龙科技）查阅，快来试试吧！
