雷龙CS SD NAND(贴片式TF卡)测评体验

声明：非广告，为用户体验文章

产品介绍

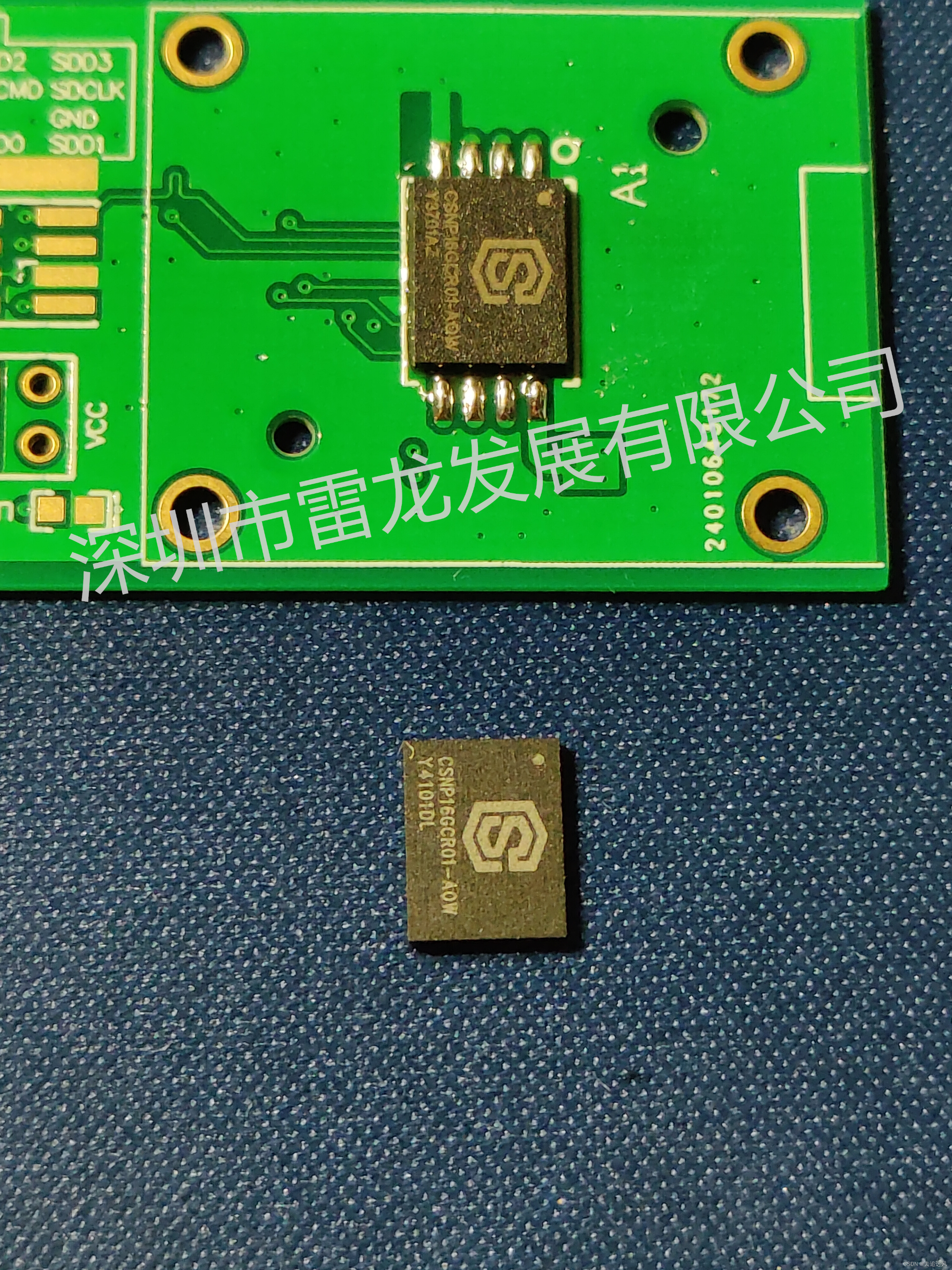

　前段时间有幸免费得到了雷龙出品的贴片式的TF卡的芯片及转接板，两片贴片式nand芯片＋一个转接板，一种一个已让官方焊接完好；如下图所示：

　正面：

贴片式的TF卡的芯片及转接板

　背面：

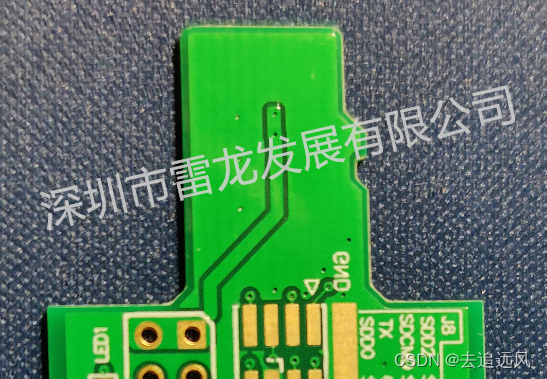

CS SD NAND(贴片式TF卡)转变为常见的TF卡，利用读卡器插入电脑中当作存储设备使用

　　通过转接板，可以将CS SD NAND(贴片式TF卡)转变为常见的TF卡，利用读卡器插入电脑中当作存储设备使用。

CSNP16GCR01-AOW雷龙出品的CS创世贴片式芯片分为两类，即BOW型和AOW型

　　从获得的相关资料看，雷龙出品的贴片式芯片分为两类，即BOW型和AOW型，其中BOW型为第一代产品，属商业级；AOW型则是第二代产品，属工业级或接近工业级。

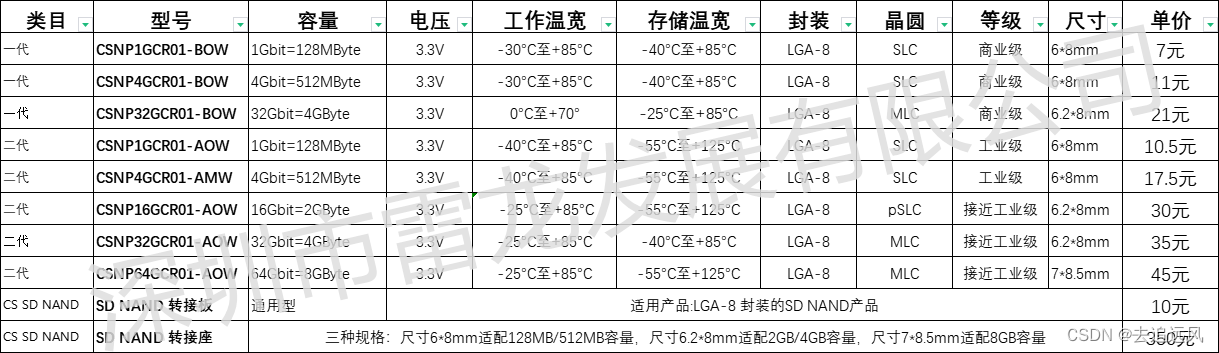

　　详细信息参见下表所示：

贴片式T卡，贴片式TF卡，贴片式SD卡，贴片式内存卡，贴片式闪存卡，贴片式卡 SD NAND详细信息选型表

　　1.什么是SD NAND？它俗称贴片式T卡，贴片式TF卡，贴片式SD卡，贴片式内存卡，贴片式闪存卡，贴片式卡...等等。虽然SD NAND 和TF卡称呼上有些类似，但是SD NAND和TF卡有着本质上的区别。

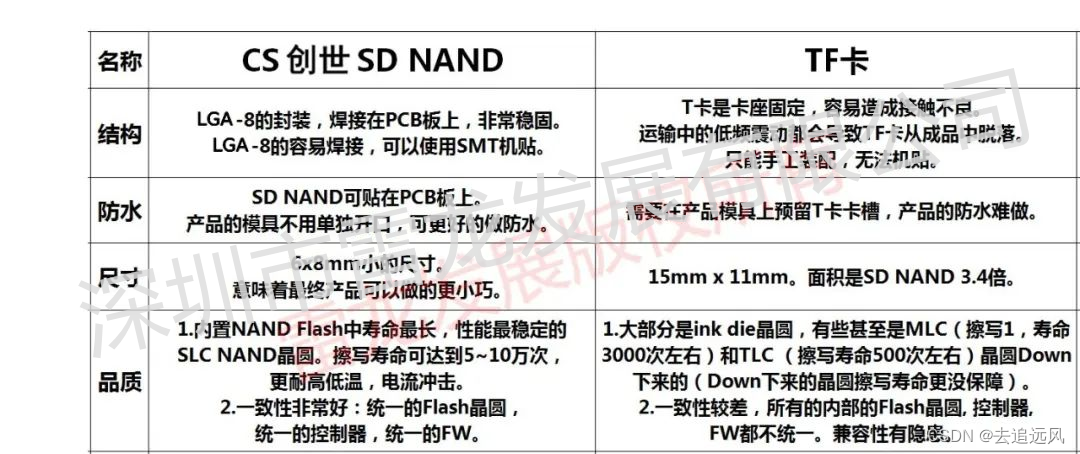

　　SD NAND 与 TF卡的区别：（看图表）　

SD NAND 与 TF卡的区别图表

　　本次收到的具体型号是CSNP16GCR01-AOW

　　使用pSLC技术，拥有高容量的同时兼具SLC的特性，不用写驱动程序自带坏块管理的NAND Flash（贴片式TF卡），尺寸小巧，简单易用，兼容性强，稳定可靠，固件可定制，LGA-8封装，标准SDIO接口，兼容SPI，兼容拔插式TF卡/SD卡，可替代普通TF卡/SD卡，尺寸6.2x8mm，内置平均读写算法，通过1万次随机掉电测试，耐高低温，机贴手贴都非常方便，速度级别Class10，标准的SD 2.0协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。支持TF卡启动的SOC都可以用SD NAND，提供STM32参考例程及原厂技术支持，容量：2GB，比TF卡稳定，比eMMC易用。

　　可以看到，雷龙CS SD NAND要远远比TF卡小。

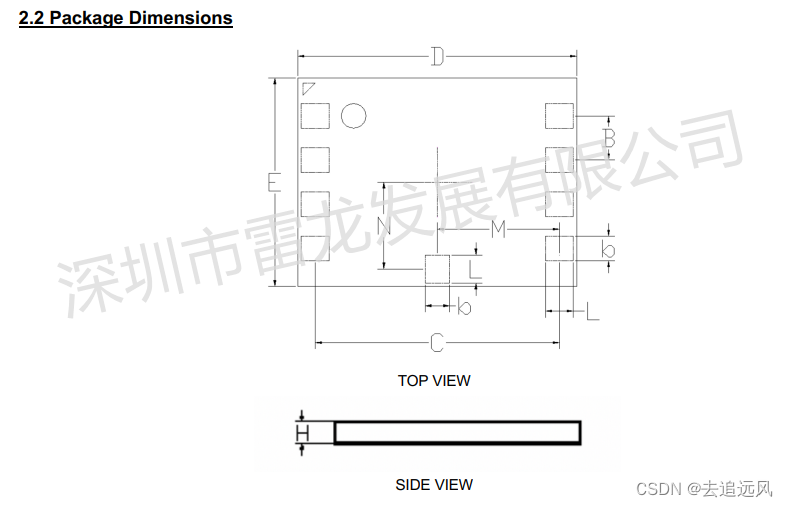

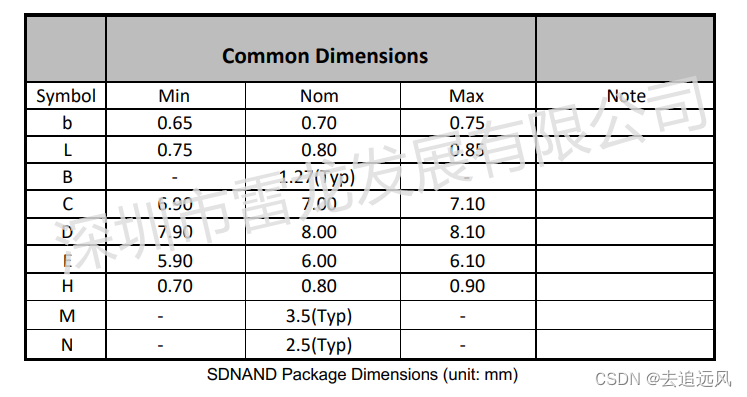

　　芯片相关封装尺寸

雷龙CS SD NAND芯片相关封装尺寸

CS SD NAND芯片相关封装尺寸

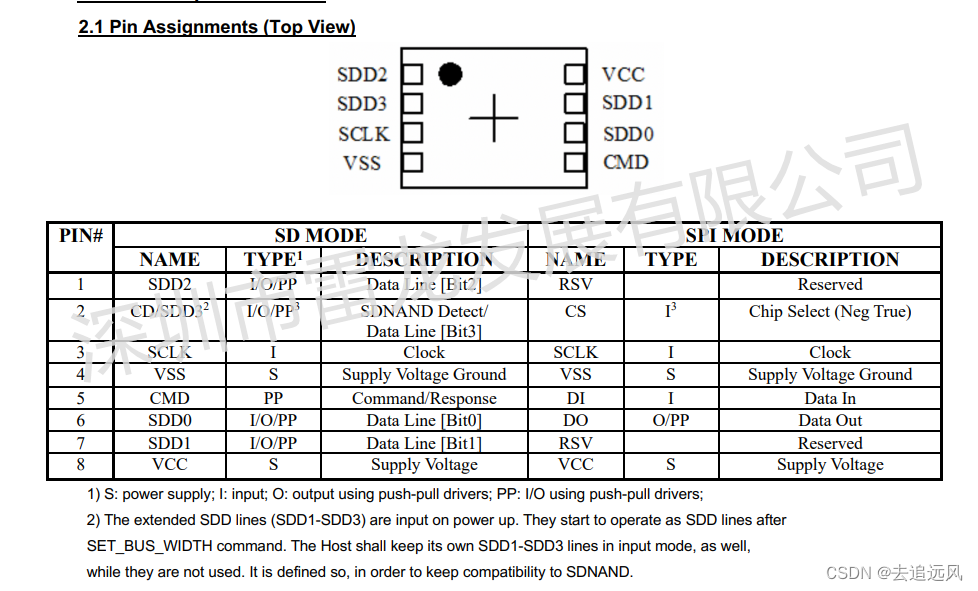

　　芯片各引脚的功能及用途如图7所示，由此可知该芯片能支持两种读写方式，即SD模式和SPI模式。

芯片各引脚的功能及用途如图即SD模式和SPI模式

　　在使用时，它有2种工作模式，即默认模式和高速模式，其工作时序如图所示：

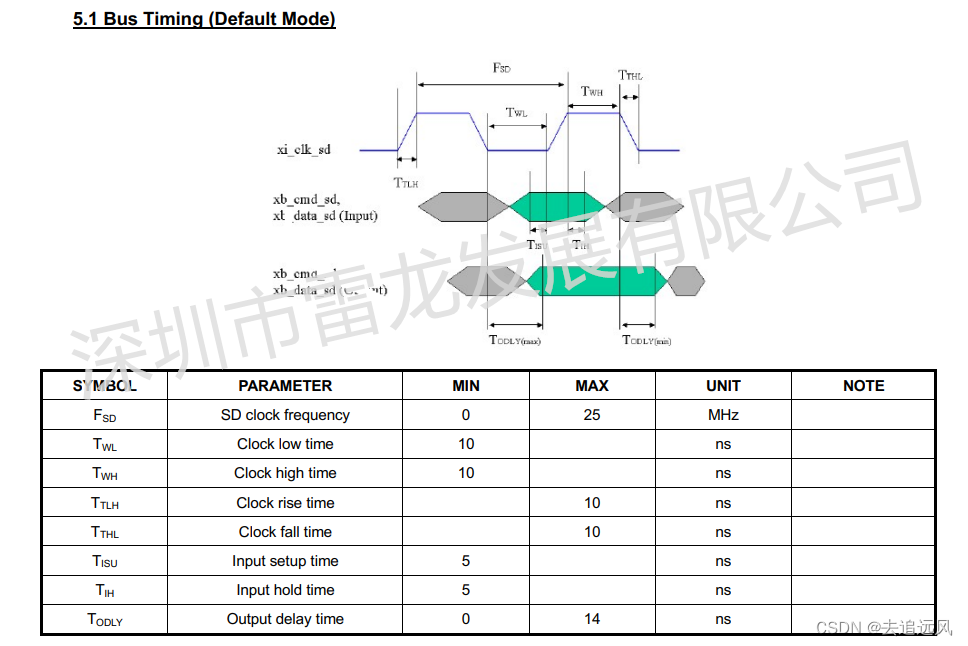

　　默认模式：

SD NAND 贴片式sd卡 贴片式tf卡默认模式

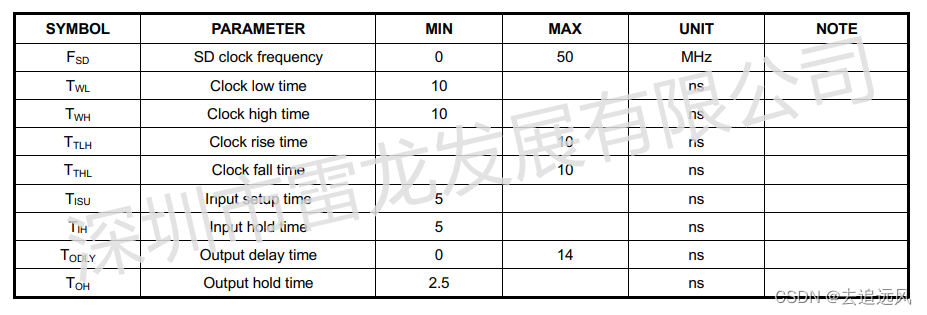

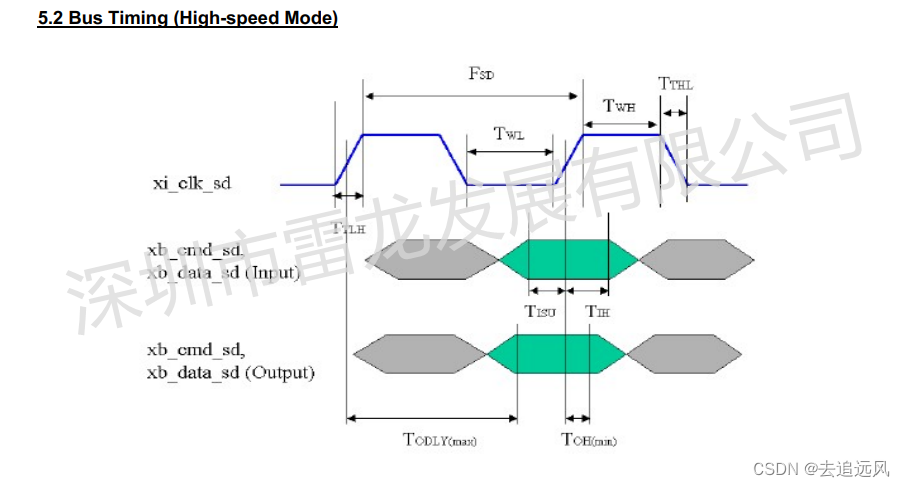

　　高速模式：

SD NAND它俗称贴片式T卡，贴片式TF卡，贴片式SD卡，贴片式内存卡，贴片式闪存卡，贴片式卡高速模式

SD NAND它俗称贴片式T卡，贴片式TF卡，贴片式SD卡，贴片式内存卡，贴片式闪存卡，贴片式卡高速模式

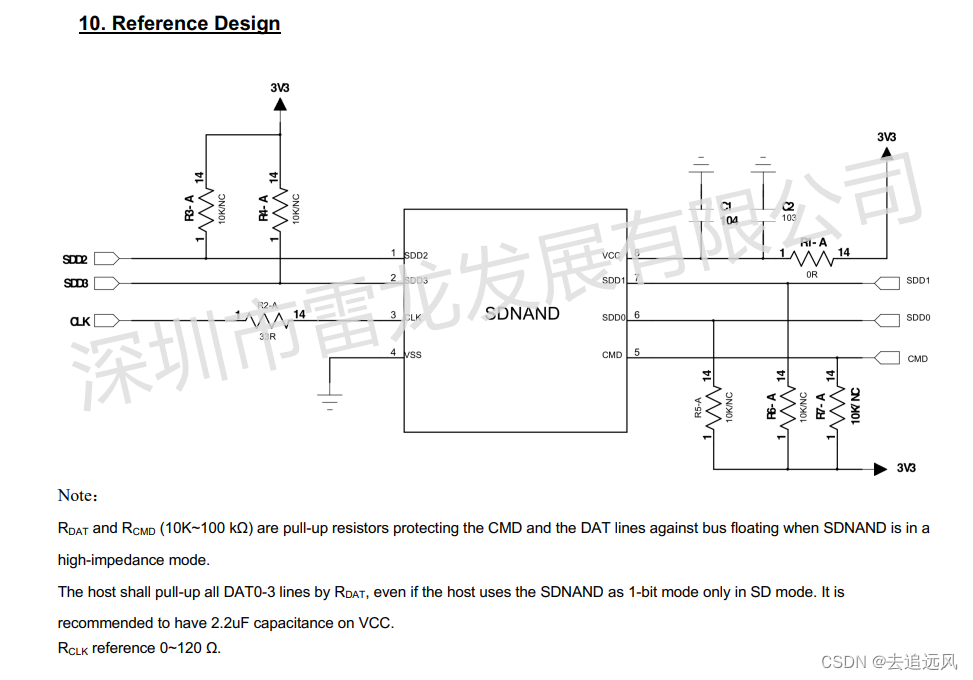

　　同时我们看到官方给出了一个参考设计：

SD NAND它俗称贴片式T卡，贴片式TF卡，贴片式SD卡，贴片式内存卡，贴片式闪存卡，贴片式卡设计原理图

　　实际使用测试：

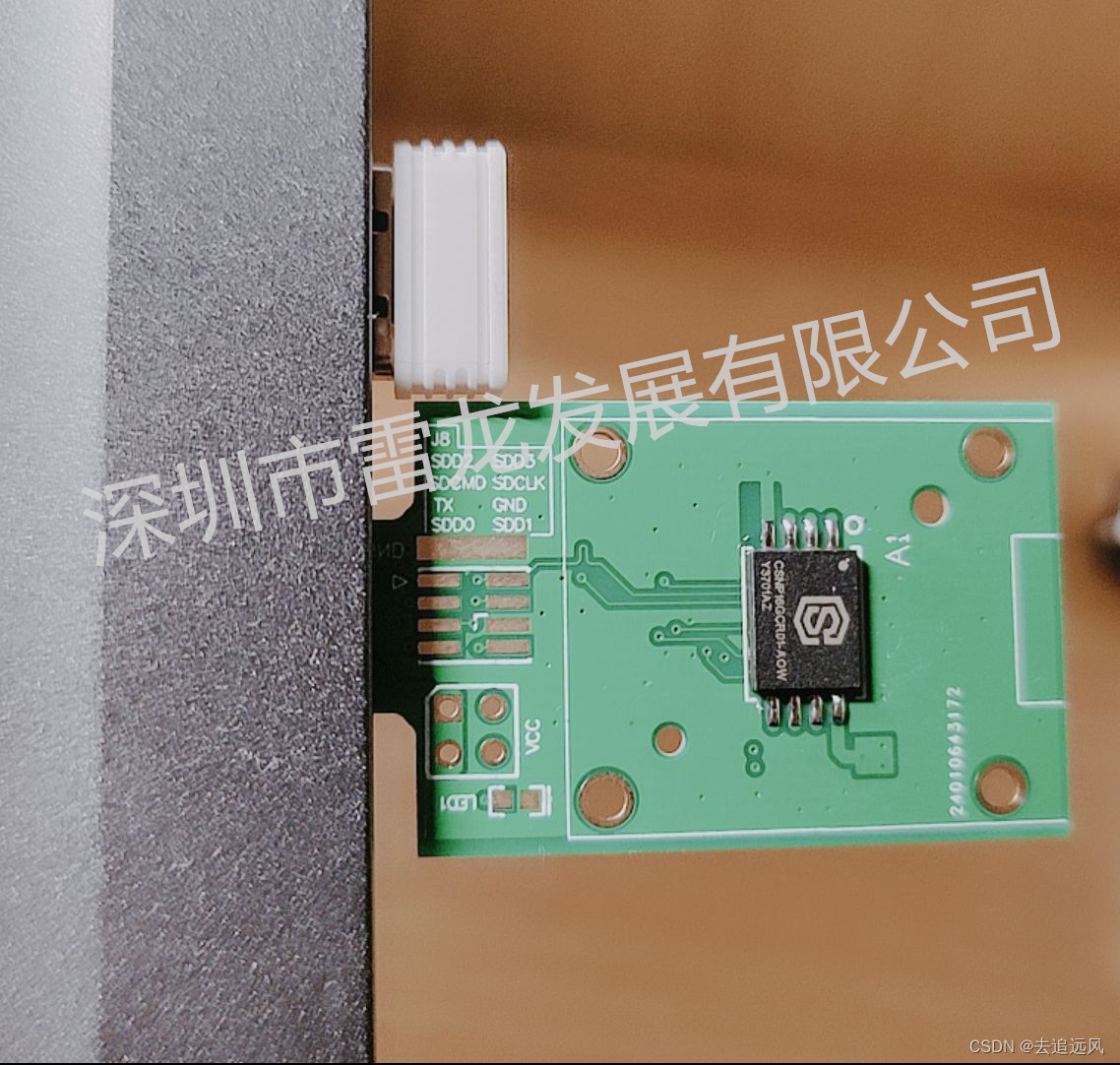

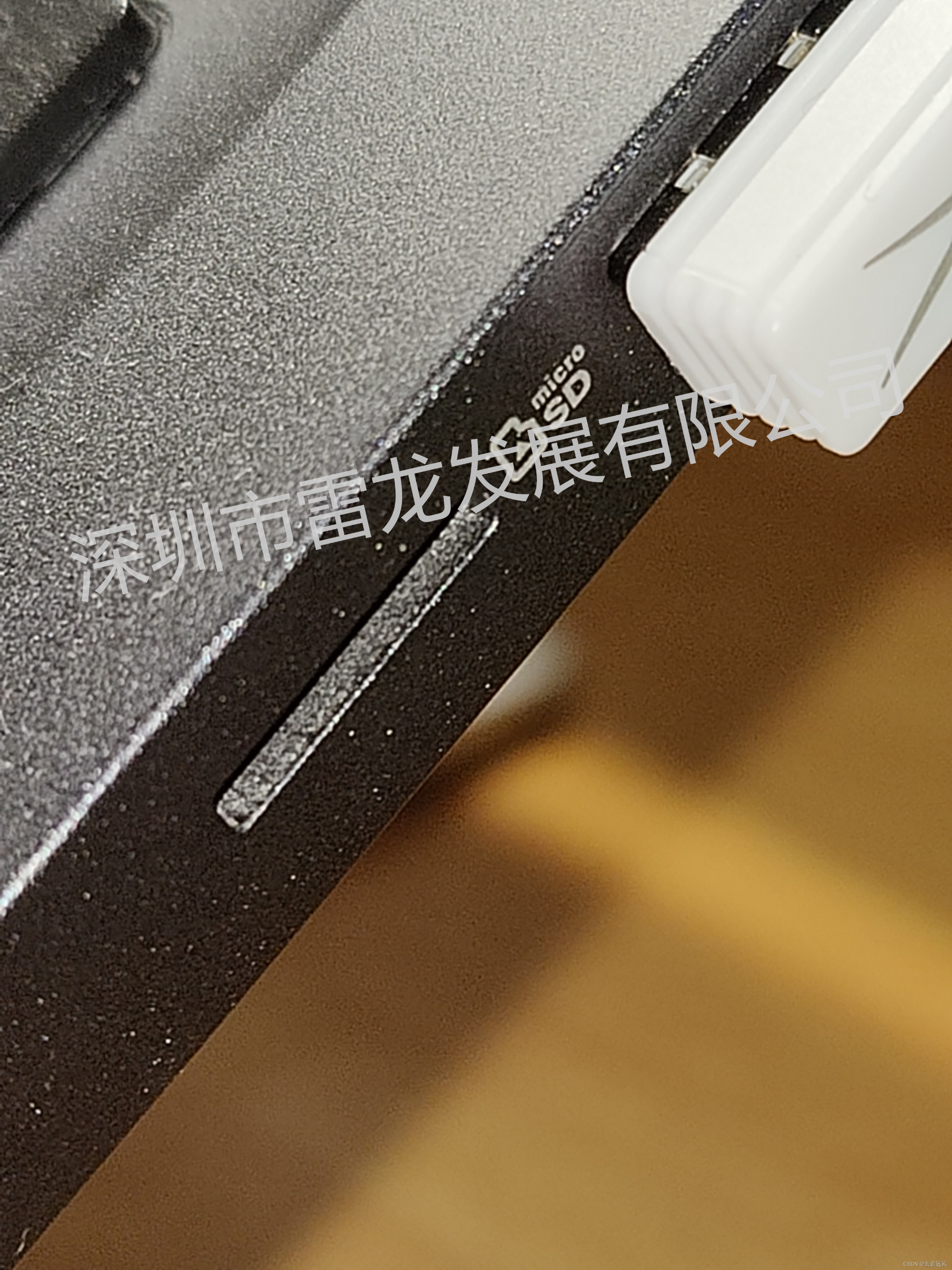

　　1.插到电脑上当作大容量存储介质使用：‘由于我的电脑自带microSD接口，即TF卡接口：

SD NAND FLASH自带microSD接口，即TF卡接口

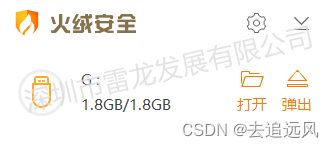

插入后效果：

SD NAND FLASH自带microSD接口，即TF卡接口

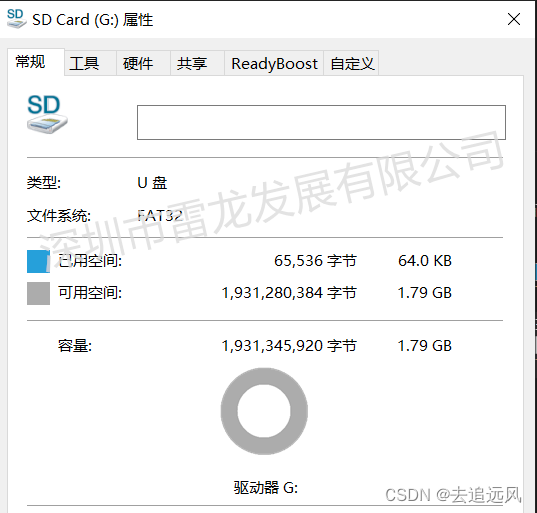

SD NAND FLASH电脑端读取数据效果

SD NAND FLASH电脑端读取数据效果

SD NAND FLASH电脑端读取数据效果

　　可以看到容量为1.8GB，与官方的2.0G差不多，由于不同操作系统对容量计算不同，此为正常现象；电脑将其当作U盘使用。

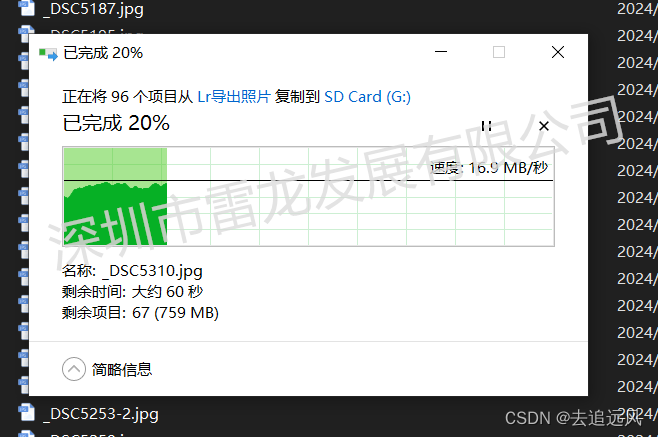

1. 复制96张，共计961MB照片至NAND 中

SD NAND存入照片的效果

电脑将SD NAND FLASH当作U盘使用

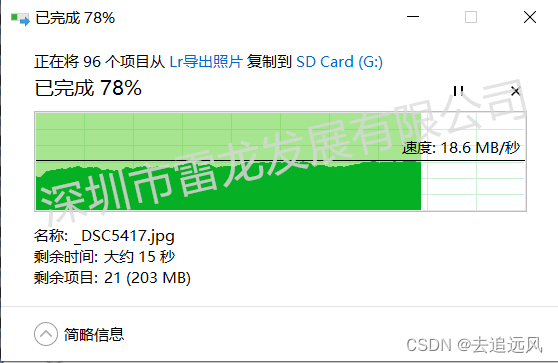

电脑将其当作U盘使用,SD NAND FLASH 读写数据速度和呈现效果图

　　可以看到平均速度在18.6MB/S附近

　　2.MP3播放器

　　随着多媒体技术的发展，各种媒体对存储容量的要求也显著地在增加，为此就需要TF卡这类小巧的介质来存放数据。

　　以MP3播放模块为例，它只有硬币的大小，在连接扬声器的情况下就可实现音乐播放的功能。而其播放的音乐数据则是存放在TF卡这类存储介质上。

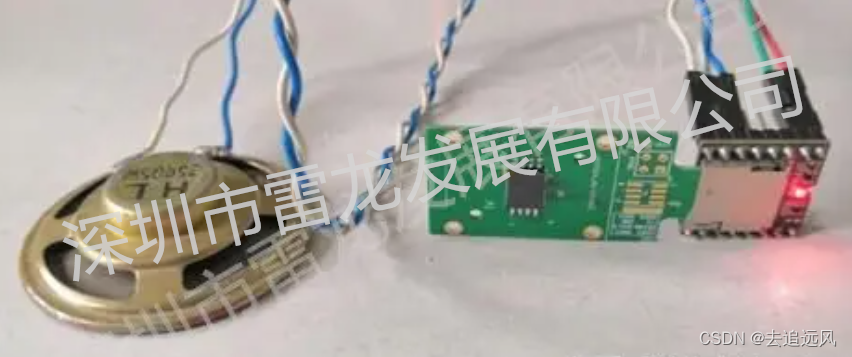

　　用雷龙的存储芯片，一样可得到灵活地播放效果，其电路连接如图15所示。在使用串口通信的情况下，以相应的指令就可使其播放出指定的音乐。

雷龙的存储芯片SD NAND FLASH在MP3播放器应用案例图

CS SD NAND应用案例领域

最最最重要的是，深圳市雷龙发展官网超级大方，支持样品申请！这意味着你可以先试后买，零风险体验高科技带来的便利。我已经迫不及待想试试他们家的其他新品了，你们还在等什么？快来一起享受这场科技盛宴吧！
