libubox组件—定时器和kvlist

uloop 定时器
- uloop定时器主要数据结构和函数
- uloop定时器工具原理
- uloop定时器的缺陷
- uloop定时器工具实例
kvlist
- kvlist主要数据结构和函数
- kvlist使用实例

uloop 定时器

uloop_timeout 是 Libubox 提供的一个定时器工具(以下简称uloop定时器), 用来实现一些简单的定时任务十分方便，下面介绍uloop定时器的原理和使用方法：

本文基于 libubox-2023-05-23-75a3b870 版本进行分析

uloop定时器主要数据结构和函数

struct uloop_timeout
{
    struct list_head list;//用于将多个 uloop_timeout 结构体链接在一起
    bool pending;//指示定时器是否处于挂起（等待触发）状态。

    uloop_timeout_handler cb;// 定时器到期回调函数
    struct timeval time;// 指定定时器的到期时间
};

struct uloop_timeout用来描述一个定时器，cb是该定时器的超时回调函数，time是定时器超时时间，它是一个未来的时间。

//添加一个定时器，定时时间需要我们自己预先设定
int uloop_timeout_add(struct uloop_timeout *timeout);

//添加一个定时器，并设置超时时间，单位ms
int uloop_timeout_set(struct uloop_timeout *timeout, int msecs);

//删除一个定时器
int uloop_timeout_cancel(struct uloop_timeout *timeout);

//计算一个定时器还有多久超时，单位ms
int uloop_timeout_remaining(struct uloop_timeout *timeout);

Libubox 提供的定时器都是一次性定时器，如果需要循环触发，需要重复设置定时器。

uloop定时器工具原理

uloop.c中有维护一条定时器链表timeouts

static struct list_head timeouts = LIST_HEAD_INIT(timeouts);

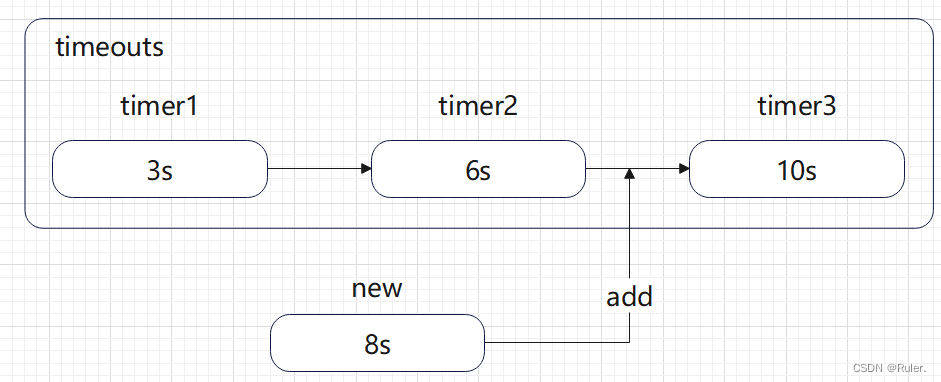

uloop_timeout_set和uloop_timeout_add会将新的定时器添加到链表，并且新的定时器按照超时时间由近到远的顺序被添加进链表

timer1 3s后超时
timer2 6s后超时
timer3 10后超时

它的实现方式如下：

int uloop_timeout_add(struct uloop_timeout *timeout)
{
	struct uloop_timeout *tmp;
	struct list_head *h = &timeouts;

	if (timeout->pending)
		return -1;

	//遍历timeouts链表，找到超时时间比新增的定时器长的成员
	list_for_each_entry(tmp, &timeouts, list) {
		if (tv_diff(&tmp->time, &timeout->time) > 0) {
			h = &tmp->list;
			break;
		}
	}

	//将新增定时器插入到该成员的前面
	list_add_tail(&timeout->list, h);
	timeout->pending = true;
	return 0;
}

uloop_run中会遍历定时器链表，对于已经超时的定时器会执行其回调函数。

static void uloop_process_timeouts(struct timeval *tv)
{
	struct uloop_timeout *t;

	while (!list_empty(&timeouts)) {

		//取出定时器链表中第一个成员进行判断，因为这些成员是按照超时时间由近到远的顺序，所以第一个成员肯定是最先超时
		t = list_first_entry(&timeouts, struct uloop_timeout, list);

		if (tv_diff(&t->time, tv) > 0)
			break;//未超时 直接退出

		uloop_timeout_cancel(t);
		if (t->cb)
			t->cb(t);
	}
}

uloop_process_timeouts()每次只处理timeouts中第一个成员(不是一次性处理完链表中所有的定时器)，但是这个函数本身会被循环调用。

uloop_timeout_cancel

int uloop_timeout_cancel(struct uloop_timeout *timeout)
{
	if (!timeout->pending)
		return -1;

	list_del(&timeout->list);
	timeout->pending = false;

	return 0;
}

uloop_timeout_cancel会将定时器从全局链表中删除，但是不会释放定时器本身的资源，如果是动态申请的内存，需要手动释放。

uloop定时器的缺陷

uloop_timeout定时器的缺陷在于struct uloop_timeout结构体中没有一个存放私有数据的指针。因此这个定时器只能实现一些简单的定时任务。

uloop定时器工具实例

如下实例定义一个超时时间为2s的定时器u_tim ，并在回调函数中重新设置超时时间，使其循环触发。循环3次后，取消这个定时器。

#include "stdio.h"
#include "uloop.h" //uloop_timeout_xxx
#include <sys/time.h> // struct timeval

static void u_tim_cb(struct uloop_timeout *timeout)
{
    static int cnt = 0;
	printf("Enter timer cb! second %ld cnt=%d\n",timeout->time.tv_sec,cnt);
	uloop_timeout_set(timeout, 2000);
    cnt++;

    if( cnt == 3 )
    {
        uloop_timeout_cancel(timeout);
        printf("timer cancel!\n");
    }

}

static struct uloop_timeout u_tim = {
	.cb = u_tim_cb,
};

int main()
{
    uloop_init();
    uloop_timeout_set(&u_tim, 2000);

    printf("Enter uloop run!\n");
    uloop_run();
    return 0;
}

kvlist

Libubox的kvlist组件基于平衡二叉树实现，另外kvlist是纯数据结构组件，不依赖uloop. 下面介绍其kvlist工具的使用方法：

kvlist主要数据结构和函数

struct kvlist {
	struct avl_tree avl;

	int (*get_len)(struct kvlist *kv, const void *data);
};

struct kvlist用于描述一个kvlist，其数据储存在平衡二叉树avl. get_len()需要我们自行实现，其作用是获取插入KV值的长度,也就是data的实际长度。

//静态初始化一个kvlist
#define KVLIST(_name, _get_len)							\
	struct kvlist _name = KVLIST_INIT(_name, _get_len)

//动态初始化一个kvlist
void kvlist_init(struct kvlist *kv, int (*get_len)(struct kvlist *kv, const void *data));

//删除一个kvlist
void kvlist_free(struct kvlist *kv);

//根据key值在kvlist中查找value
void *kvlist_get(struct kvlist *kv, const char *name);

//向kvlist中添加kv键值对
bool kvlist_set(struct kvlist *kv, const char *name, const void *data);

//根据key值删除kvlist中指定的键值对
bool kvlist_delete(struct kvlist *kv, const char *name);

//kvlist_strlen是一个参考的(*get_len)函数，不一定适用于所有的情况，例如当data是结构体时就无法通过strlen计算其长度
int kvlist_strlen(struct kvlist *kv, const void *data)
{
	return strlen(data) + 1;
}

//遍历kvlist中所有的成员
#define kvlist_for_each(kv, name, value)

如果key的值一样，那么后添加的kv会覆盖前面的。因此，key的值必须不不同，否则会造成数据覆盖。

kvlist_for_each宏定义可以遍历一个kvlist中所有的成员，调试时使用十分方便。使用方法见下文。

kvlist使用实例

#include "stdio.h"
#include "string.h"
#include "kvlist.h"


typedef struct user_data
{
    int id;
    char name[10];
};

struct user_data data1={1,"data1"};
struct user_data data2={2,"data2"};
struct user_data data3={3,"data3"};

static struct kvlist kv_list;

int get_len(struct kvlist *kv, const void *data)
{
    return sizeof(struct user_data);
}


static void dump_kvnode(struct user_data *p)
{
    if(!p)
    {
        printf("data null\n");
        return;
    }

    printf("id=%d\n",p->id);
    printf("name=%s\n",p->name);
}


int main()
{
    struct user_data *p = NULL;
    kvlist_init(&kv_list,get_len);

    //set KVs
    kvlist_set(&kv_list,data1.name,&data1);
    kvlist_set(&kv_list,data2.name,&data2);
    kvlist_set(&kv_list,data3.name,&data3);

    //get KV by name
    p=(struct user_data *)kvlist_get(&kv_list,data1.name);
    if(!p)
    {
        printf("kvlist_get failed!\n");
        return -1;
    }
    dump_kvnode(p);

    //iterate over all KVs
    char *p_name;
    struct user_data *p_value;
    kvlist_for_each(&kv_list,p_name,p_value)
    {
        printf("===================\n");
        printf("name=%s\n",p_name);
        printf("id=%d\n",p_value->id);
        printf("===================\n");
    }

    //delete kv_list
    kvlist_delete(&kv_list,data1.name);

    return 0;
}

调试结果

# ./kvlist
===================
name=data1
id=1
===================
===================
name=data2
id=2
===================
===================
name=data3
id=3
===================
