SMART Modular：CXL Factor 动态

问题意识

1. CXL 未来5年市场空间如何？CXL扩展是否成为必选？

2. 场景案例下的，CXL内存扩展的成本分析？有多大优势？

3. E.3接口形态在不同场景下的选择？

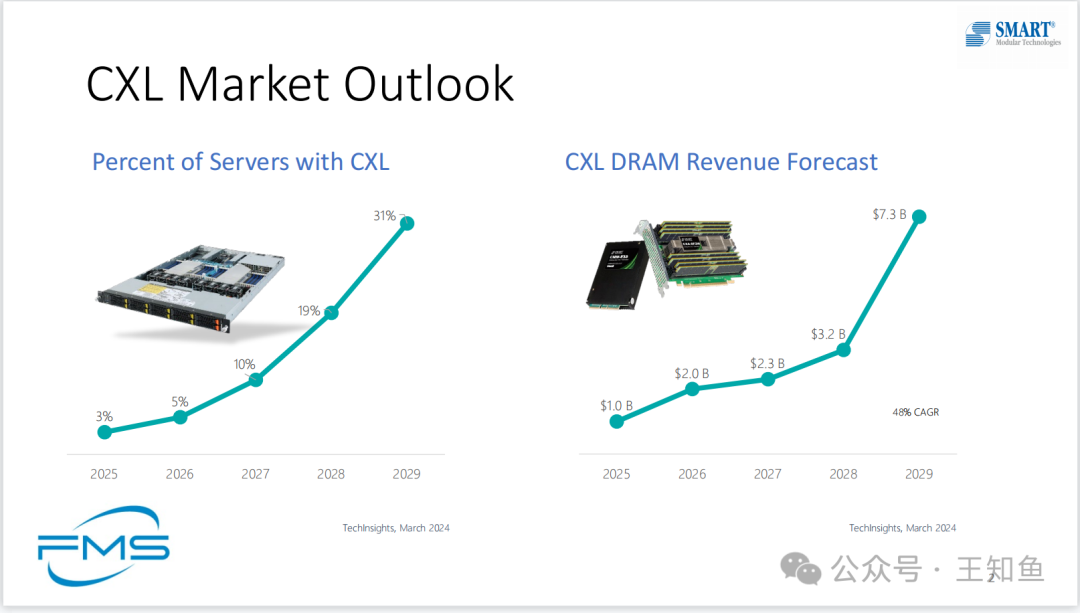

左图是未来5年，CXL服务器出货量占比预测，2025年达到3%，2027年将进入快车道，随后快速增长；

右图是CXL DRAM 市场份额预测，与出货量占比趋同，2027年后开始快速增长，复合年均增长率（CAGR）达到48%。

服务器进入众核时代，且不断增加，AMD最新发布的第五代EPYC（霄龙）处理器，代号为“Turin”，单颗处理器最高可配置192个核心（384个线程）。

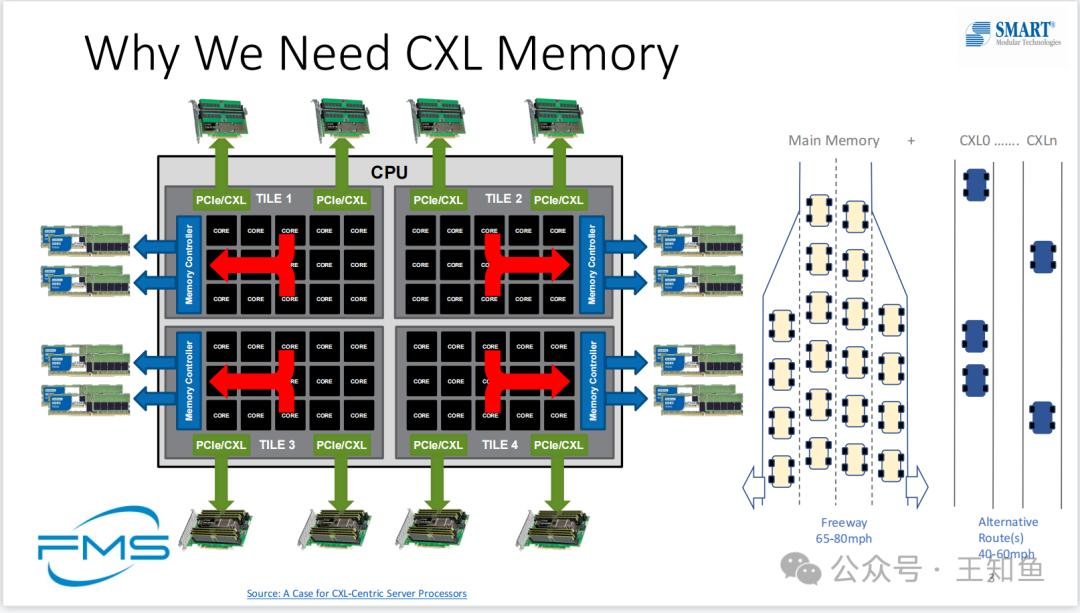

基于直连内存架构，数据/内存 密集型场景，主存控制器通道会成为新的带宽瓶颈（时延方面还是DIMM通道更快，具备优势；但带宽受限），如右图1所示。

右图2示意，CXL内存池可分配定量DRAM直通给多个（甚至所有）核心，从而实现处理核数据专属通道，存在的短板，如图中标注所示：CXL的通道速度有所下降，“mph”是“miles per hour”（英里/小时）的缩写，表示数据传输速度的对比。

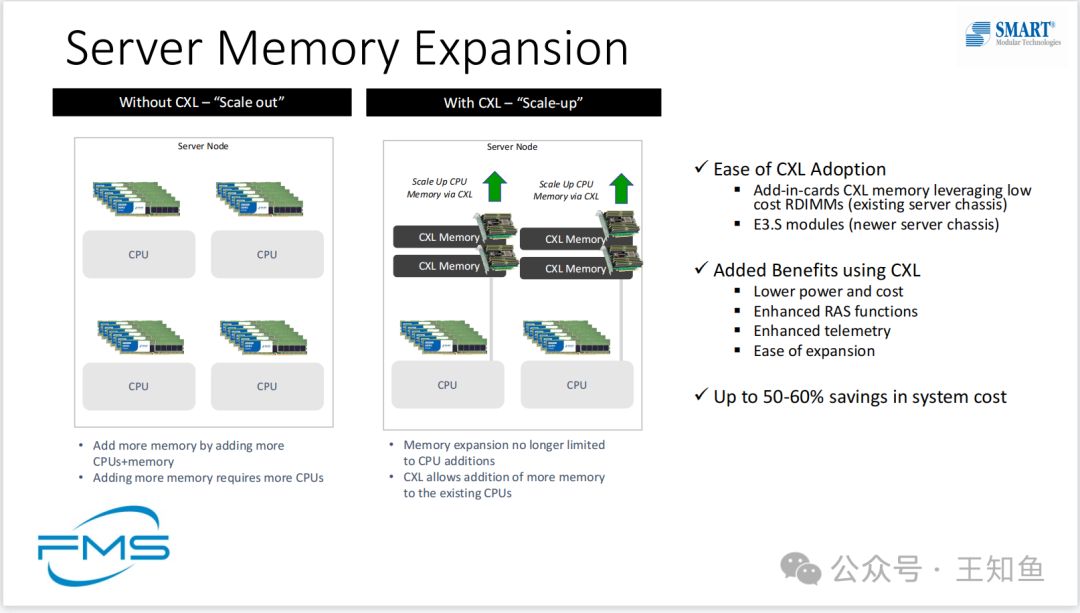

Without CXL – "Scale out"

传统情况下，不使用CXL时，要扩展内存需要增加更多的CPU和内存模块。

特点：

增加内存意味着要增加更多的CPU模块，这样会导致硬件需求增加，进而提高系统成本。

With CXL – "Scale-up"

使用CXL后，可以通过CXL来扩展CPU的内存。

特点：

不再局限于增加CPU来扩展内存。

可以在现有的CPU上增加CXL内存模块，从而提高灵活性和效率。

CXL易于采用：可以通过CXL内存扩展卡利用低成本的RDIMM（适用于现有服务器机箱）或使用新的E3.S模块（适用于新型服务器机箱）。

附加的CXL优势：

• • 降低功耗和成本。
• • 增强的RAS（可靠性、可用性、可维护性）功能。
• • 增强的遥测功能。
• • 更方便的扩展性。

系统成本节约：使用CXL可节约系统成本达50%-60%。

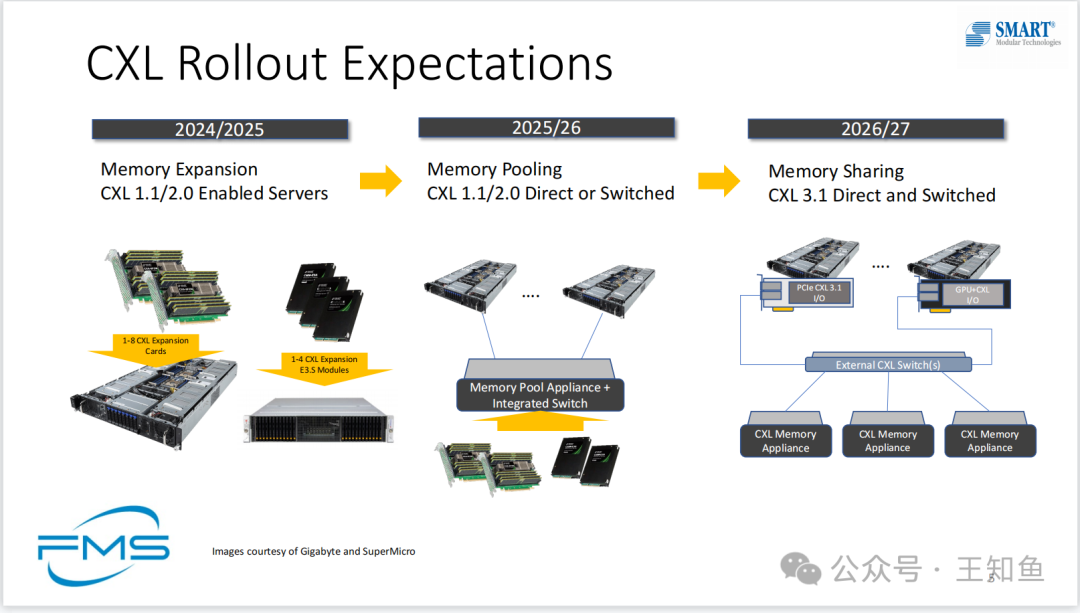

CXL 落地路线（积极预测）

2024/2025 - 内存扩展（Memory Expansion）

描述：在这一阶段，CXL 1.1和2.0版本将被用于支持服务器的内存扩展。

硬件：支持1至8个CXL扩展卡（如RDIMM扩展）或1至4个CXL扩展E3.S模块。

特性：通过CXL扩展卡或E3.S模块，服务器可以增加更多的内存容量，但主要还是通过扩展卡直接连接CPU。

2025/2026 - 内存池化（Memory Pooling）

描述：进入内存池化阶段，CXL 1.1/2.0将支持直接或通过交换方式连接，形成内存池。

硬件：多个服务器可以连接到一个整合了交换功能的内存池设备中。

特性：在内存池化模式下，多台服务器可以共享一个集中管理的内存池，使内存资源的利用更加灵活和高效。

2026/2027 - 内存共享（Memory Sharing）

描述：在这一阶段，CXL 3.1版本将支持直接和交换式的内存共享连接。

硬件：系统中将包括PCIe CXL 3.1接口和GPU+CXL接口等I/O组件，并通过外部CXL交换设备连接到多个CXL内存设备。

特性：不同的计算资源（如CPU、GPU等）可以通过CXL 3.1实现更加动态和高效的内存共享，进一步提升系统性能和资源利用率。

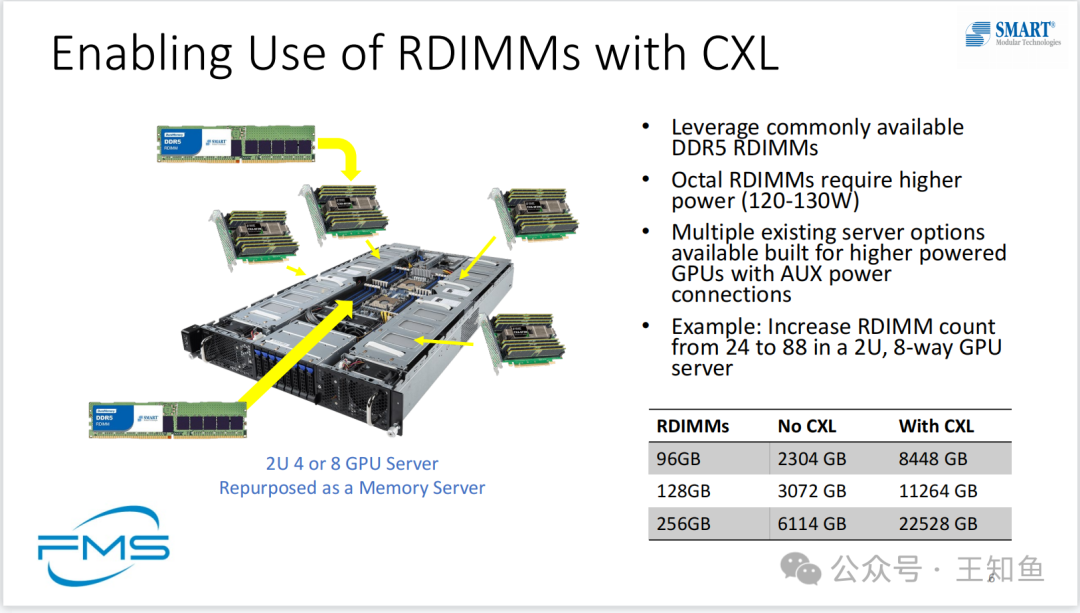

利用常用的DDR5 RDIMM：

服务器可以使用市场上常见的DDR5 RDIMM模块，通过CXL扩展这些内存的容量。

更高的电力需求：

八通道的RDIMM模块（Octal RDIMMs）需要更高的功率，约为120-130瓦。

服务器选项：

市面上有多种现有的服务器选项，已经设计支持更高功耗的GPU，且带有辅助电源接口，这些服务器可以被重新配置为内存服务器来支持更大的RDIMM容量。

应用示例：

通过CXL，可以在一个2U的8-GPU服务器中，将RDIMM的数量从24扩展到88个，这样有效地增加了系统内存容量。

对比表格（RDIMMs容量对比 - 无CXL vs. 使用CXL）：

96GB RDIMMs：无CXL时最大容量为2304GB，使用CXL后扩展到8448GB。

128GB RDIMMs：无CXL时最大容量为3072GB，使用CXL后扩展到11264GB。

256GB RDIMMs：无CXL时最大容量为6114GB，使用CXL后扩展到22528GB。

Note：CXL加持下的GPU服务器将成为内存”巨兽“。

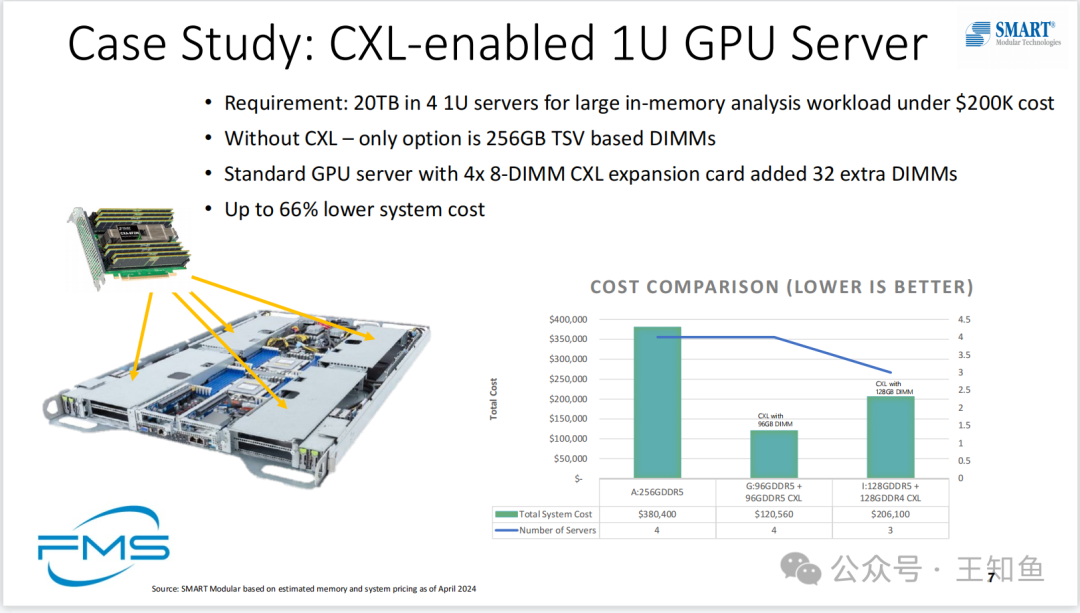

TCO评估

需求：

需要在4台1U服务器中提供20TB（5TB/台）的内存，用于大规模的内存分析工作负载，且总成本控制在20万美元以内。

无CXL方案的限制：

在没有CXL的情况下，唯一可行的方案是使用256GB TSV（硅通孔）技术的DIMMs（是64GB方案的四倍），但这选项价格较高。

使用CXL的标准GPU服务器：

配置了4个带有8-DIMM的CXL扩展卡，额外增加了32个DIMM插槽，使得内存扩展更具灵活性。

成本优势：

使用CXL方案可实现高达66%的系统成本降低。

成本对比图（右侧）：

图表展示了不同配置的成本比较，绿色条代表系统总成本，蓝色线代表所需服务器数量。

A方案（256GB DDR5，无CXL）：系统总成本为380,400美元，使用4台服务器。

G方案（96GB DDR5 + 96GB CXL）：系统成本降至120,560美元，仍然需要4台服务器。

I方案（128GB DDR5 + 128GB DDR4 CXL）：成本为206,100美元，仅需3台服务器。

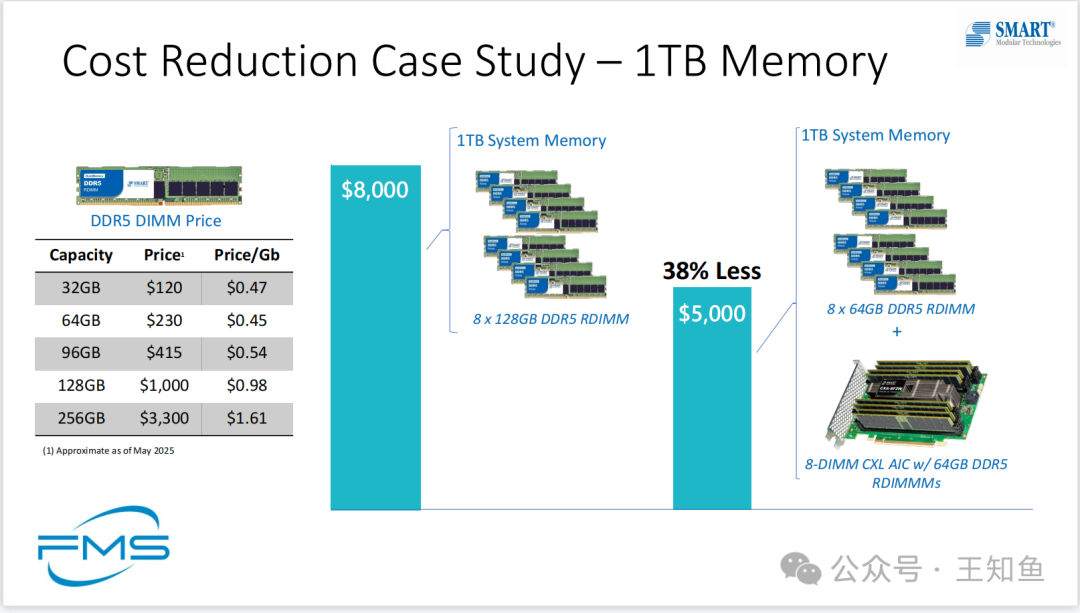

图左是不同规格 DDR5 内存报价，容量越大，制造工艺越复杂，成本越高；

图右比较了组成1TB系统内存的两种方案：

传统配置方案（左侧）：

使用8个128GB的DDR5 RDIMM模块实现1TB系统内存。

总成本约为$8,000。

CXL扩展方案（右侧）：

使用8个64GB DDR5 RDIMM模块，加上一个8-DIMM的CXL扩展卡，每个插槽装载64GB的RDIMM模块，实现1TB系统内存。

总成本约为$5,000。

成本对比：

使用CXL扩展方案的成本比直接使用高容量128GB RDIMM模块方案降低了约38%。

Note：系统内存从传统方案的统一存储池，演变为直连内存和CXL内存，后者在实际应用中的时延仍较为明显。

如何更经济的在服务器主板上集成CXL内存扩展？

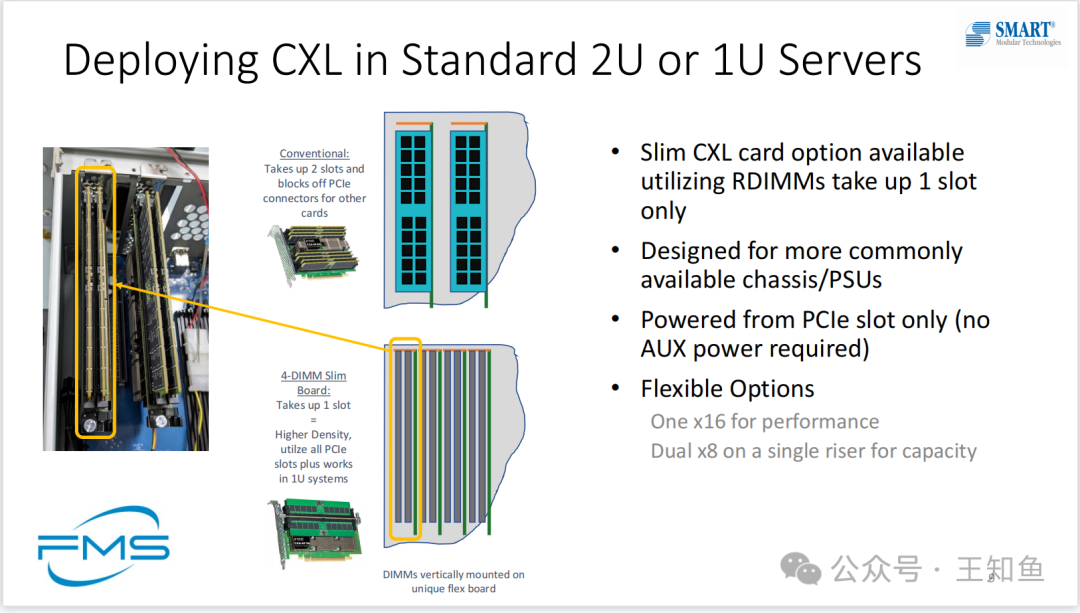

传统CXL卡和纤薄型CXL卡的比较

传统CXL扩展卡的限制（左上）

常规的CXL扩展卡占用了两个PCIe插槽（额外供电设备+散热考虑），并阻挡了其他卡的连接。

这种设计可能限制了服务器中其他扩展卡的使用空间，特别是在空间受限的1U和2U服务器中。

4-DIMM Slim Board（4-DIMM纤薄板卡，右侧）

这种新设计的纤薄CXL卡仅占用一个插槽。

更高的密度设计使其可以充分利用所有PCIe插槽，同时兼容1U系统。

DIMM模块垂直安装在独特的柔性板上，有效节省空间。

主要特性（右侧说明）

纤薄CXL卡选项：利用RDIMM，仅占用一个插槽位置，适用于更常见的机箱和电源单元（PSU）。

电源需求：仅通过PCIe插槽供电，不需要额外的辅助电源（AUX power）。

灵活性选项：

支持单x16接口以提升性能。

支持双x8接口以增加容量，可通过单个扩展卡插入多个DIMM模块。

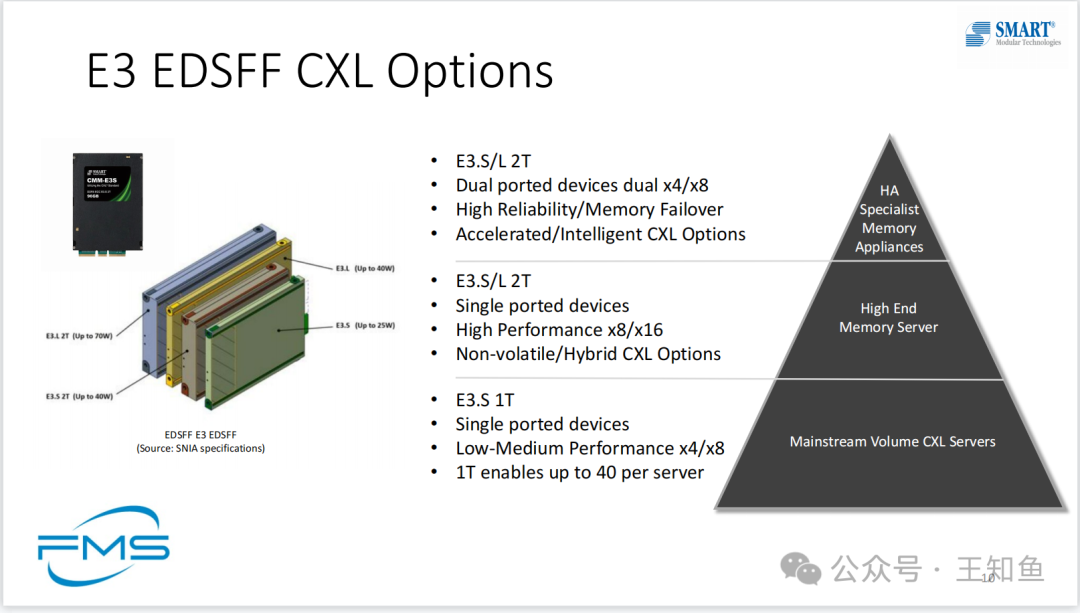

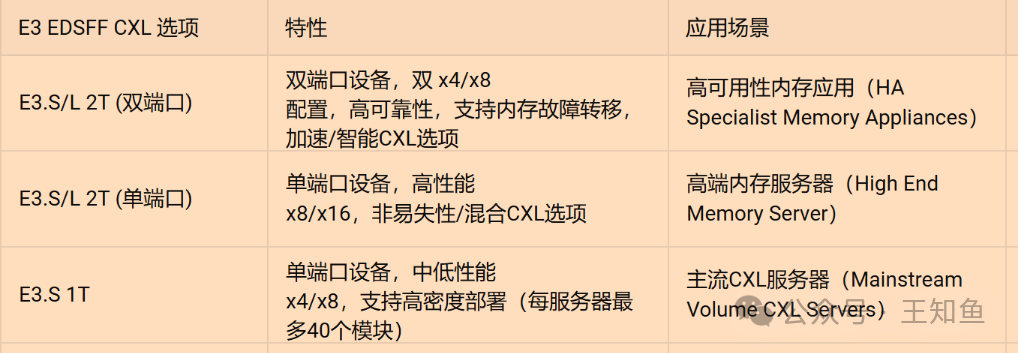

不同E3接口形态CXL卡场景区分

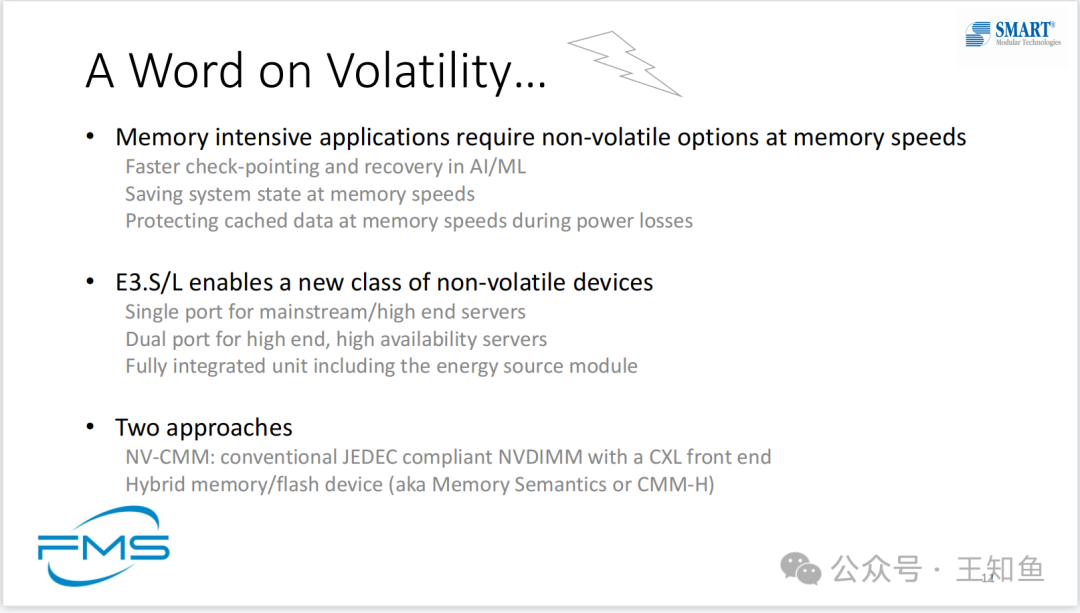

非易失性内存需求

内存密集型应用（如AI/ML）需要能够在内存速度下工作的非易失性选项，以确保系统状态和缓存数据的安全。

• • 加快在AI/ML应用中的检查点创建和恢复速度。
• • 以内存速度保存系统状态。
• • 在断电时以内存速度保护缓存数据。

E3.S/L 设备为主流和高端服务器提供了新一类非易失性设备：

• • 单端口设计适用于主流和高端服务器。
• • 双端口设计适用于高端、高可用性服务器。
• • 设备集成能量源模块（如电池或超级电容），确保数据持久性。

实现非易失性的两种方法

• • NV-CMM：符合JEDEC标准的NVDIMM，带有CXL接口前端。
• • 混合内存/闪存设备：也称为内存语义设备或CMM-H（用于提供持久性和非易失性存储的混合存储方案）。

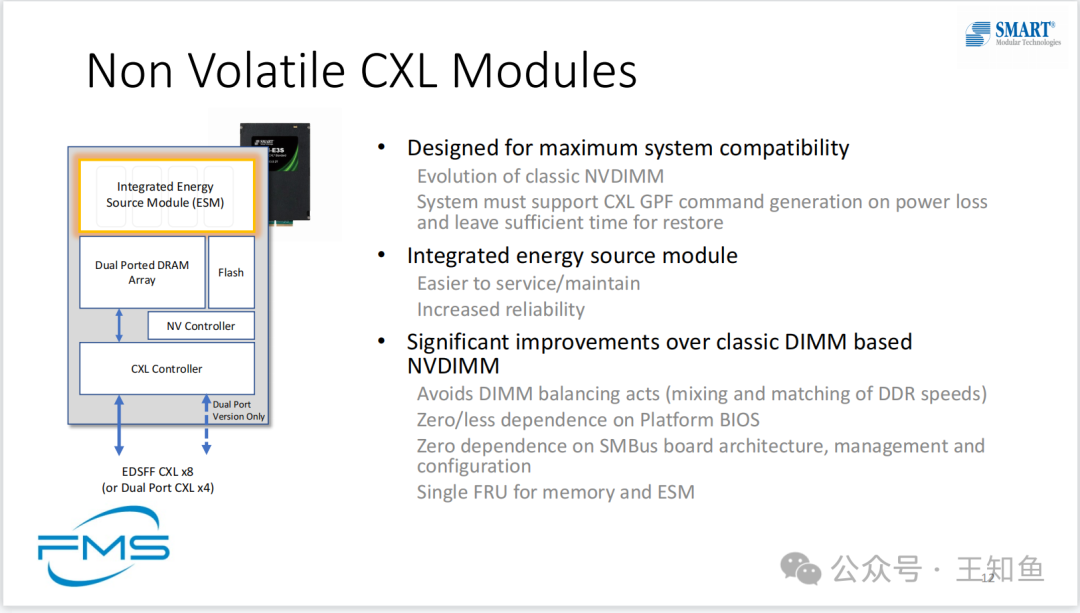

非易失性CXL模块的特点

系统兼容性设计

• • 基于经典NVDIMM的进化版本。
• • 系统必须支持在断电时生成CXL GPF（通用命令）命令，并留出足够的时间进行数据恢复。

集成能量源模块（ESM）

• • 内置的能量源模块，便于维护和服务。
• • 提高模块的整体可靠性，使其在断电时依然可以保存数据。

相较于传统DIMM的显著改进

• • 消除内存平衡问题：不再需要不同速度的DDR模块间进行搭配。
• • 降低对平台BIOS的依赖：独立性更强。
• • 不依赖SMBus板架构：简化管理和配置。
• • 单一FRU（现场可更换单元）：将内存和ESM整合为一个可替换模块，简化维护。

结构组成（左侧图示）

双端口DRAM阵列和Flash存储：用于数据存储和保护。

NV控制器：管理非易失性操作。

CXL控制器：负责与CXL接口通信。

支持EDSFF CXL x8或双端口CXL x4配置（仅适用于双端口版本）。

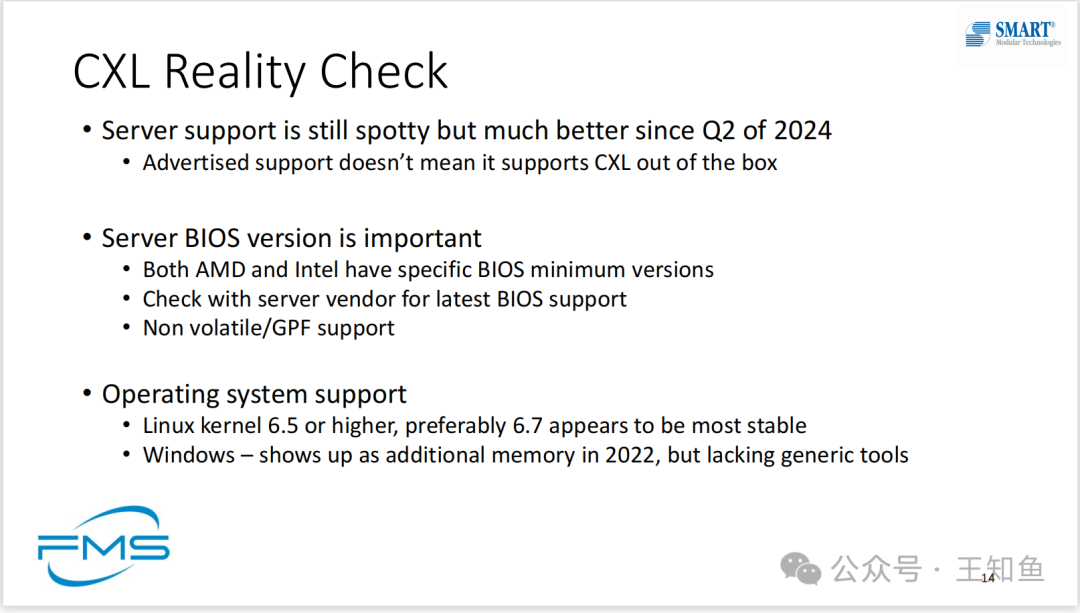

CXL支持现状

1. 服务器支持

• • 虽然服务器支持自2024年第二季度以来有所改善，但仍然不够全面。
• • 宣传的支持并不总意味着“开箱即用”的支持，因此可能需要进一步配置或更新。

2. 服务器BIOS版本的重要性

• • AMD和Intel对CXL有最低BIOS版本要求，确保兼容性和稳定性。
• • 需要联系服务器供应商以获取最新的BIOS支持，特别是非易失性内存和GPF（通用命令）支持。

3. 操作系统支持

• • Linux：推荐使用6.5或更高版本的内核，6.7被认为是最稳定的版本。
• • Windows：自2022年起支持CXL，显示为附加内存，但缺乏通用的管理工具。

要点小结

1. 1. CXL是一种内存接口标准，可用于服务器和工作站等高性能计算设备中。
2. 2. CXL技术可提供更快的数据传输速度和更低的延迟（相较于NAND），从而提高系统性能。
3. 3. CXL内存模块可以实现非易失性存储，并支持备份能源以保护数据。
4. 4. CXL技术可以减少对平台BIOS和管理系统的依赖，提高系统的兼容性和可靠性。
5. 5. 目前，CXL技术已经得到一些服务器厂商的支持，但需要更新的硬件和软件配置才能发挥其优势。
