SuperMicro：AI存储硬件方案

SuperMicro：AI存储硬件方案-Fig-1

云厂商 AI存储方案

大规模 AI/GPU 集群基础设施。按可扩展单元 (SU，也称为 Pod，例如 256 个 GPU) 进行扩展。

最高性能的 AI 训练和推理。

存储需求：

• • 全部为 NVMe 存储。
• • 每个 SU 的性能要求：读取 125 GBps / 写入 62 GBps。
• • InfiniBand 或 Ethernet/RDMA，速率为 200Gb/s 或 400Gb/s。
• • 并行文件系统，高性能对象存储。

右下角图片显示单节点/单SU/4SU不同体系读写带宽，Good/Better/Best不同性能依据存储硬件配置（如SATA/SAS/NVMe SSD）和网络带宽条件。

SuperMicro：AI存储硬件方案-Fig-2

企业级AI存储方案

Pod 级别的部署（较云厂商规模、性能要求降低）

企业用例，推理与训练的比较

存储需求：

• • 全 NVMe 或 PB 级别的分层存储。
• • 性能与总体拥有成本（TCO）之间的平衡。
• • 大于 100 Gbps，首选以太网。
• • RDMA 可选。
• • 并行文件系统，高性能对象存储。

SuperMicro：AI存储硬件方案-Fig-3

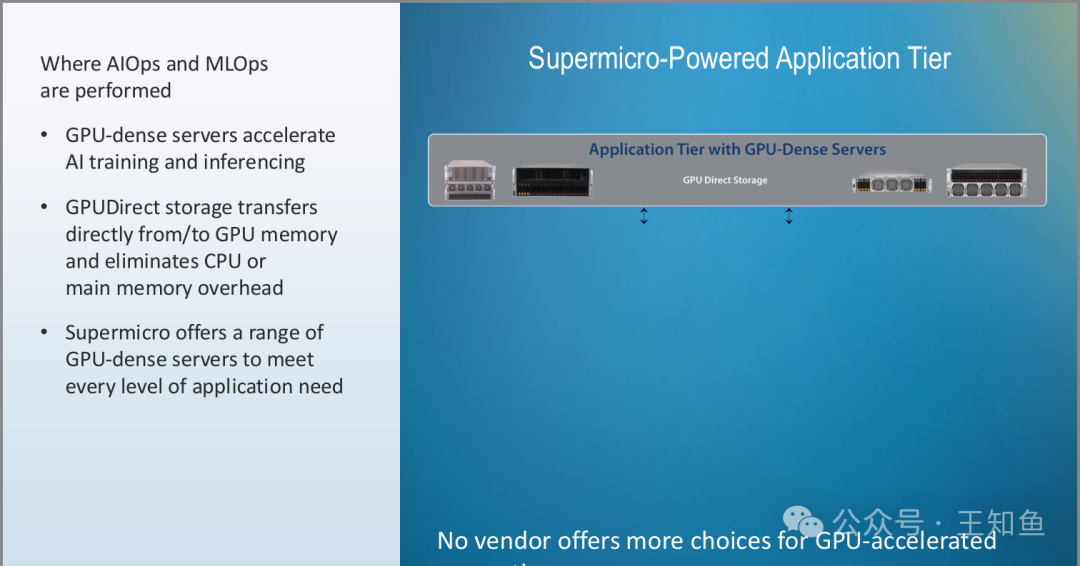

基础计算硬件方案

在执行 AIOps 和 MLOps 时：

• • GPU 密集型服务器加速 AI 训练和推理。
• • GPUDirect 存储直接从/向 GPU 内存传输数据，消除了 CPU 或主内存的负载。
• • Supermicro 提供一系列 GPU 密集型服务器，以满足每个应用层级的需求。

SuperMicro：AI存储硬件方案-Fig-4

计算+存储（性能层） 方案

• • Active data is stored here (活跃数据存储于此)
• • 针对性能进行了优化，将数据尽可能快地传递给应用程序。
  • • 更多利用率 -> 更好的投资回报（ROI）
• • Supermicro Peta级存储系统：
  • • 使用最新的 E3.S NVMe 存储的 1U 和 2U 服务器。
• • WEKA 数据平台：
  • • 扩展式、分层存储解决方案。
  • • 集群存储解决方案。
  • • 数据保护和性能保障。
• • High-Performance All-Flash Tier（高性能全闪存层）
• • 应用层（Application Tier）：使用 GPU 密集型服务器，通过 GPUDirect 存储进行直接传输。
• • 高性能全闪存存储层（All-Flash High-Performance Storage Tier）：WEKA 系统管理 10%-20% 的存储容量。

SuperMicro：AI存储硬件方案-Fig-5

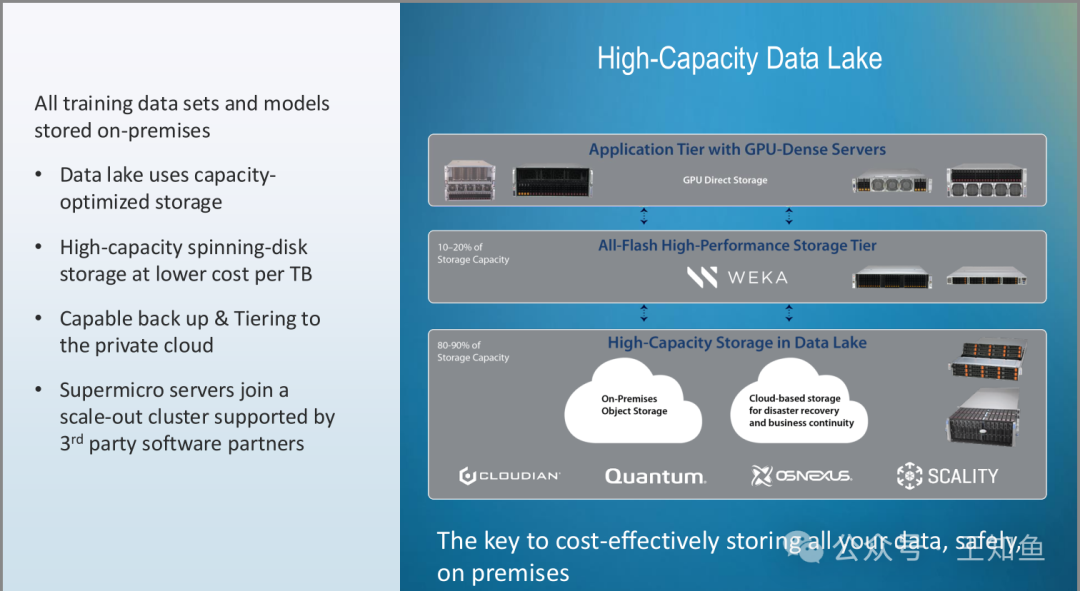

计算+存储（性能层）+容量层 方案

所有训练数据集和模型都存储在本地

• • 数据湖使用容量优化的存储。
• • 高容量的旋转磁盘存储，提供更低的每 TB 成本。
• • 支持备份和分层到私有云。
• • Supermicro 服务器加入了一个由第三方软件合作伙伴支持的扩展集群。

High-Capacity Data Lake（高容量数据湖）

• • 应用层（Application Tier）：GPU 密集型服务器，通过 GPUDirect 存储直接进行传输。
• • 高性能全闪存存储层（All-Flash High-Performance Storage Tier）：管理 10-20% 的存储容量。
• • 高容量存储层（High-Capacity Storage Tier in Data Lake）：管理 80-90% 的存储容量，采用本地对象存储和基于云的存储，用于灾难恢复和业务连续性。

SuperMicro：AI存储硬件方案-Fig-6

方案验证

机架视角的集群组网方案

解决方案架构，分为三个层次：

1. 1. 应用层（Application Tier）：通过 Supermicro 8U GPU 服务器与 1/10/25 GbE 和 InfiniBand 网络连接至数据中心。
2. 2. 全闪存层（All-Flash Tier）：使用 Supermicro Petascale 存储服务器，通过 400 Gbps 的 InfiniBand 提供数据存取。
3. 3. 对象层（Object Tier）：SuperStorage 服务器提供 25 或 100 GbE 网络连接，用于高容量存储。

SuperMicro：AI存储硬件方案-Fig-7

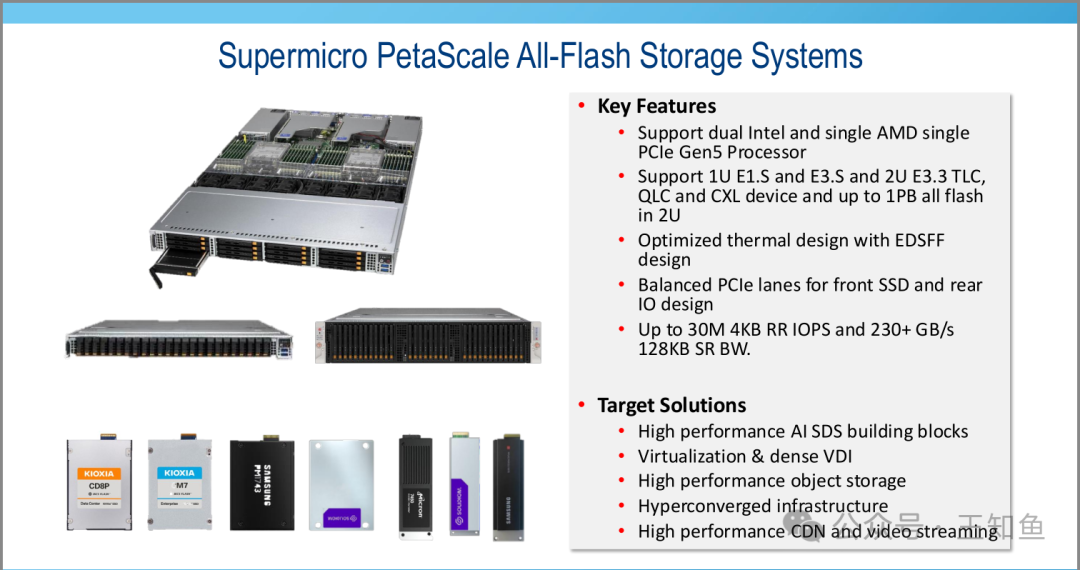

全闪存储系统参数

主要特点（Key Features）：

• • 支持双 Intel 和单 AMD 单 PCIe Gen5 处理器。
• • 支持 1U E1.S 和 E3.S，2U E3.3 TLC、QLC 和 CXL 设备，2U 全闪存容量高达 1PB。
• • 使用 EDSFF 设计进行优化的热设计。
• • 前置 SSD 和后置 IO 设计之间的平衡 PCIe 通道。
• • 4KB 随机读取 IOPS 可达 3000 万，128KB 顺序读取带宽超过 230 GB/s。

目标解决方案（Target Solutions）：

• • 高性能 AI SDS（软件定义存储）构建模块。
• • 虚拟化和密集 VDI（虚拟桌面基础设施）。
• • 高性能对象存储。
• • 超融合基础设施。
• • 高性能 CDN 和视频流。
