基于CXL™-Type3 实现内存池化

关于Microchip

Microchip Technology Inc. 是一家总部位于美国亚利桑那州钱德勒的半导体公司，成立于1989年。该公司专注于设计、开发和制造微控制器、混合信号、模拟和闪存（Flash）IP解决方案。Microchip 的产品广泛应用于汽车、工业、消费电子、计算机和通信等多个行业。

Microchip Technology Inc. 的关键业务领域和产品：

1. 1. 微控制器：Microchip 提供多种架构的微控制器，包括8位、16位和32位微控制器，广泛应用于嵌入式系统。
2. 2. 模拟和混合信号产品：该公司生产各种模拟和混合信号设备，如放大器、电源管理IC、传感器接口IC等，帮助设计高效和高性能的电路。
3. 3. 存储器产品：Microchip 提供多种类型的存储解决方案，包括串行和并行EEPROM、串行SRAM、串行Flash等。
4. 4. 无线和有线连接：公司提供一系列无线和有线通信解决方案，包括Wi-Fi、蓝牙、LoRa、以太网、USB等，满足不同应用的连接需求。
5. 5. 开发工具：为了支持工程师进行产品开发，Microchip 提供各种开发工具和软件，如MPLAB X集成开发环境（IDE）、编译器、调试工具等。
6. 6. 安全解决方案：Microchip 提供硬件安全模块（HSM）、加密加速器和安全认证设备，帮助保护数据和通信的安全。

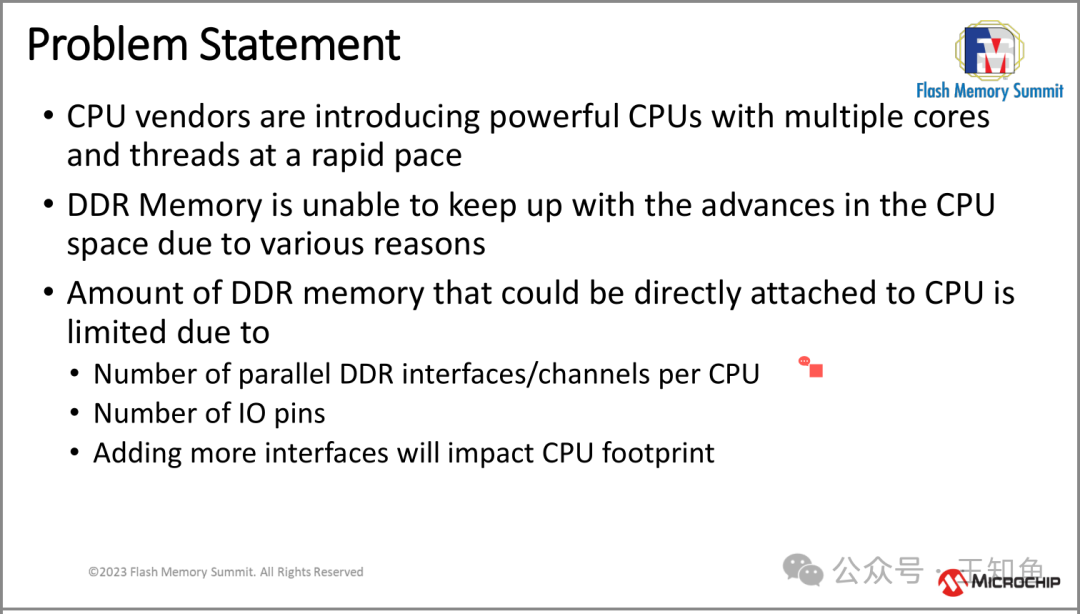

问题意识

俗话说：提出好的问题，往往事情就解决了一半。

• • CPU供应商正在迅速推出多核多线程的强大CPU （为什么多核会成为计算新趋势？CISC指令集难以支撑产业对算力的需求）
• • DDR内存由于多种原因无法跟上CPU的进步（需要指出的是DDR并非落后，带宽速率仍领先同代PCIe 2-3倍，只是场景对内存的需求变大了）
• • 可以直连到CPU的DDR内存量受到限制
  • • 因为每个CPU的并行DDR接口/通道数量有限制（高性能计算通常是4通道，也有6通道）
  • • IO引脚的数量有限 （DDR 内存扩展的物理限制）
  • • 添加更多接口会影响CPU的封装尺寸

解决内存瓶颈问题与CXL高速串行接口

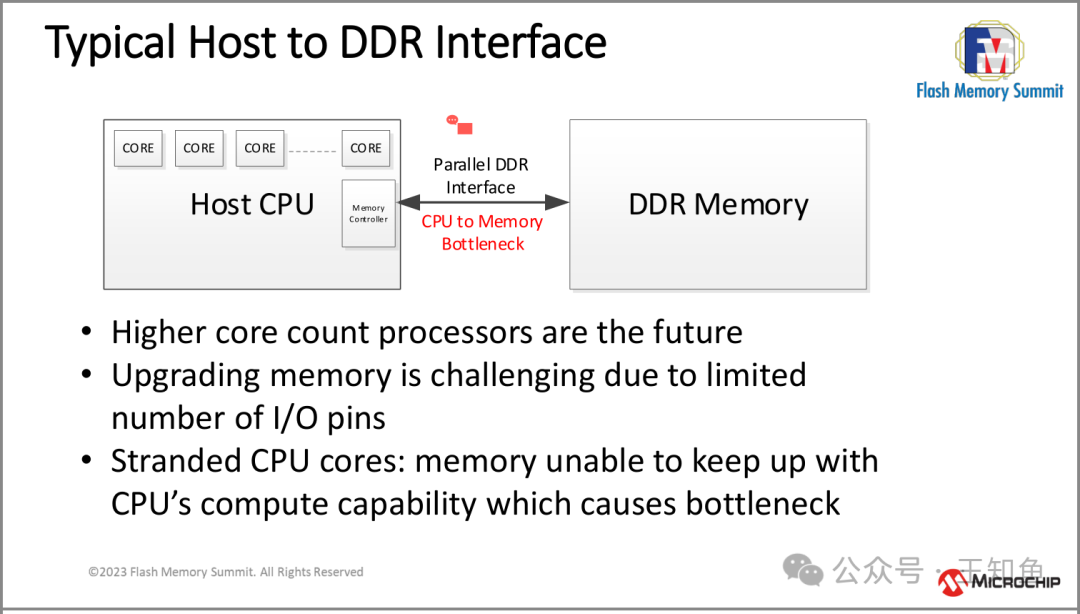

典型CPU-DDR内存的访问方式，基于多通道的并行访问。

关于CPU访问内存的瓶颈，在ARM多核处理器场景，有个NUMA解决方案，其核心思想是：在CPU每个Die中封装相应Memory Die， 从而实现非一致性内存访问（即NUMA），部分缓解集中式内存访问带来的瓶颈点问题。

需要指出的是，在数据密集型、要求大内存带宽的场景，不论是NUMA还是CXL本质上都是围绕CPU展开的优化策略，不断提高可访问内存的带宽，来提高CPU的利用率（CPU对复杂指令的的计算上限很高）。

更优解可能是围绕数据本身的GPU（TPU）+DPU方案，在这个体系里，就内存带宽而言，较CPU方案内存带宽大幅提升。

围绕CPU：

• • DDR5 双通道带宽在100+GB/s， DRAM内存池大概在2T左右（32 slot * 64GB/slot ）；
• • CXL 带宽基于PCIe，当前PCIe5.0 x16理论带宽在62GB/s，内存池大小与DRAM相当，或更大。

围绕GPU/TPU：

• • HBM， 当前最先进的是HBM3（HBM3e 恺侠等厂商24年下半年量产），带宽较远超同代DDR（一说3.58TB/s），内存容量相对较小，CXL亦可扩展数据密集型场景的内存池。

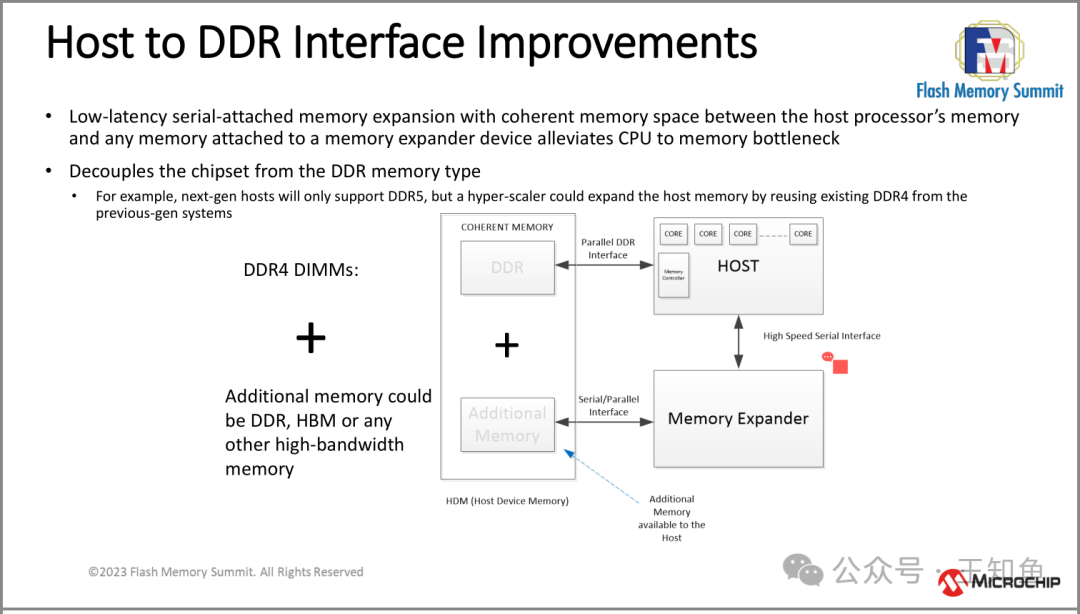

基于CXL扩展内存池的设计，外挂一个高速串行访问的接口来访问共享内存（多个CPU，甚至是跨节点CPU ）。

CXL介绍及CXL Type 3设备简介

CXL是一个基于PCIe 5.0基础设施的新兴开放行业标准

• 用于主机处理器和加速器/内存设备/智能网卡之间的高带宽、低延迟互连

• 针对AI、机器学习、通信等高性能计算工作负载

• CXL 1.0 --> CXL 1.1 --> CXL 2.0 --> CXL 3.0

• 动态多协议功能，支持新模型

• CXL.io - 核心模块，基于PCIe的初始化、发现、寄存器访问、中断、虚拟化、DMA协议
• CXL.mem - 优化延迟的内存语义支持协议
• CXL.cache - 优化延迟的缓存语义支持协议

• CXL运行在PCIe 5.0 PHY上，数据速率：32 GT/s

• 插拔式：可以插入PCIe或CXL卡

• PCIe或CXL链路在训练期间进行链路协商

基于DDR5的访问带宽能达到6400MT-8400MT/s

理论上来说CPU-DDR的访问速率比PCIe能力要强，但随着DDR封装技术成本越来越高，且云服务厂商热数据的访问需求变大，单纯依靠DRAM来支撑内存，已显然不是最佳方案。

因此从实际业务背景来看，作者在问题提出模块，并未没完全介绍清楚CXL背景，只介绍到DRAM内存限制，然而这不一定是DRAM的缺点，而是业务场景倒逼出更大容量的内存访问方法。

CXL是今天热议的，SCM领域的傲腾内存是之前的解决方案。

就DDR4（3200MT/s）和PCIe4.0(16通道，16GT/s) 来比较，前者比后者理论带宽要高60%左右。

下一代DDR5（6400-8800MT/s）与PCIe5.0（x16）比较理论带宽仍领先60-80%。

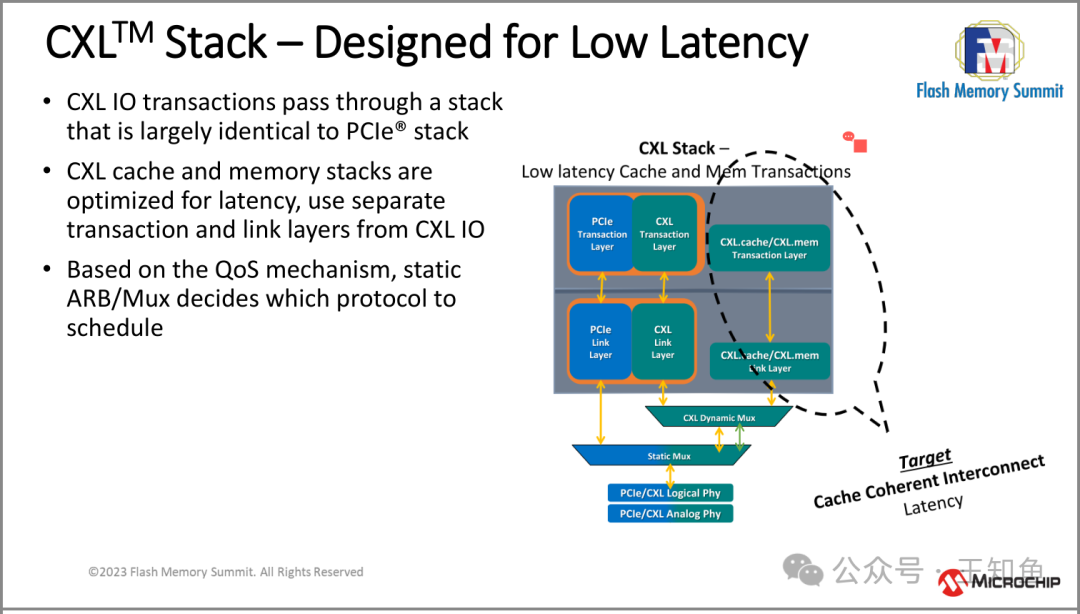

基于PCIe5.0（及后续）的CXL技术，本质上是长距离访问技术，相较DDR的CPU并行访问，PCIe基于串行访问，造成其相对高的访问延迟。

通过设计CXL访问堆栈（专用硬件+Cache组合），即CXL控制器，来降低访问延迟。

如何实现CXL控制器是核心技术，主动权在Intel手上。

CXL 联盟定义了3种CXL设备的概念设计，分别是：

• • type1 连接交换机的专用加速网卡
• • type2 数据密集型的GPU、FPGA加速卡
• • type3 内存Cache池

从场景落地远-近程度，type3 Memory缓存池，是缓解当前CPU闲置率较高，加速AI 训练、推理的重点关注对象。

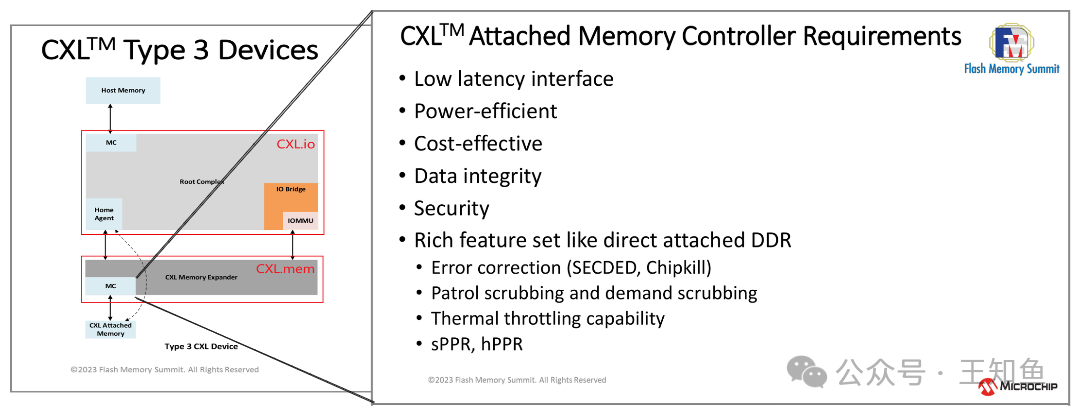

介绍了专用设备-内存缓存池的实现逻辑，这可能是最先能实现的。

1. 1. Host Memory：主机内存，由CPU直接访问的内存模块。
2. 2. MC（Memory Controller）：内存控制器，负责管理内存访问请求，通常集成在CPU或PCH（Platform Controller Hub）中。
3. 3. Root Complex：根复杂度，PCIe拓扑结构中的核心部分，连接着各种设备和桥接器。
4. 4. IO Bridge：I/O桥接器，用于连接不同类型总线的设备，例如PCIe设备。
5. 5. IOMMU（Input/Output Memory Management Unit）：输入/输出内存管理单元，用于虚拟化和安全目的，能够映射和保护设备的内存访问权限。
6. 6. Home Agent：宿主代理，CXL架构中的一个重要组件，负责协调CXL设备与主机之间的通信。
7. 7. CXL Memory Expander：CXL内存扩展器，一种专门设计用来增加系统内存容量的设备。
8. 8. CXL Attached Memory：通过CXL连接的内存，可以被主机和CXL设备共享访问。

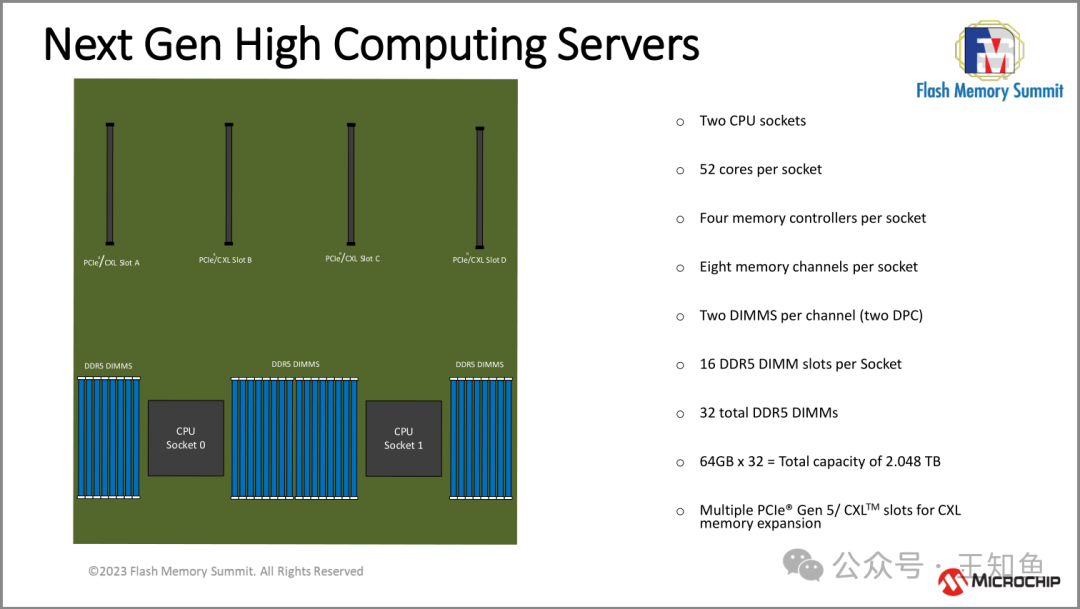

下一代高性能计算服务器主板（母版）概念：

• • 52核，应该是 Intel Xeon Max Series CPU ，同期的AMD可以做到更高核数
• • 每CPU内4个内存控制器
• • 双工传输，每个CPU能达到8并行
• • 每个CPU配置16个DDR5插槽
• • 合计32个DDR5插槽
• • 总DDR5 内存容量可达2T，64GB/插槽，SK海力士最大能做到 256 GB[1]，价格惊人
• • 多个（可能是4个）基于PCIe5.0的CXL扩展插槽

基于CXL的内存解决方案

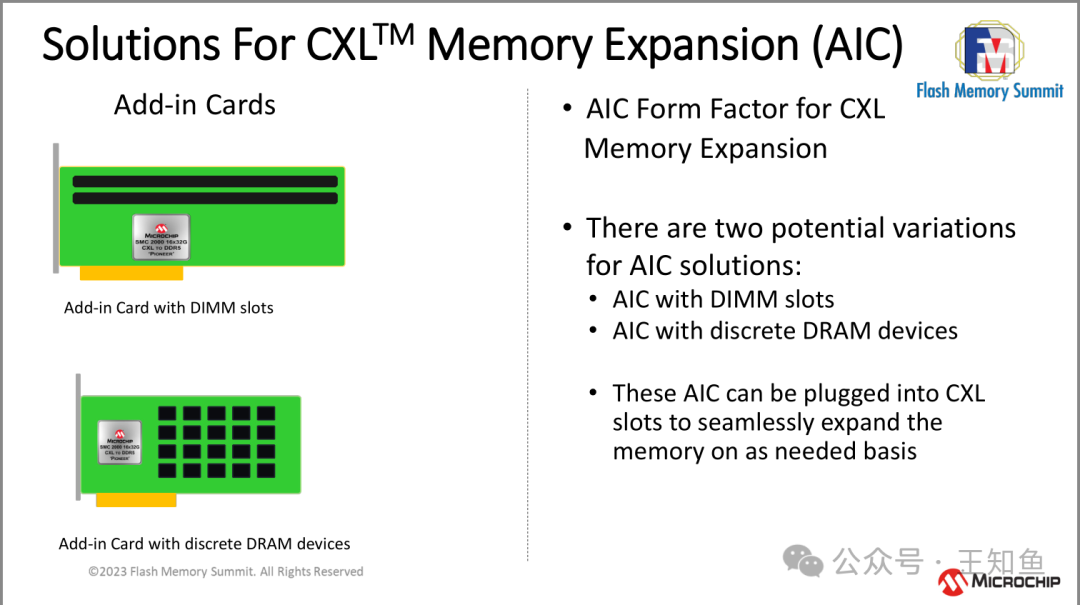

高性能计算场景扩展内存，2种嵌入方式

• • 类似服务器DIMM插槽，可充分利旧DDR4/DDR3存量设备；
• • 基于DRAM（也可能是NAND）颗粒，来定制大容量专用内存扩展卡。

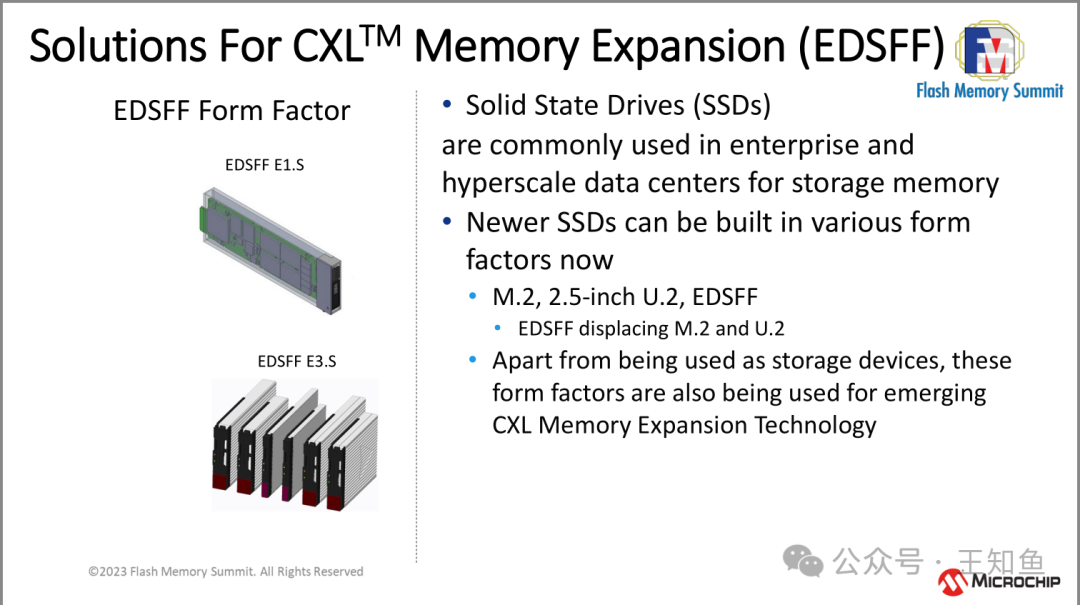

数据密集型场景的内存扩展，可能是计算型存储。

• • E1.S 形态可能比较适合移动PC的内存扩展；
• • E3.S 形态和企业SSD硬盘比较接近；

上述两种，大概率都是把CXL内存集成到SSD控制器中，不太可能是完全的CXL内存。

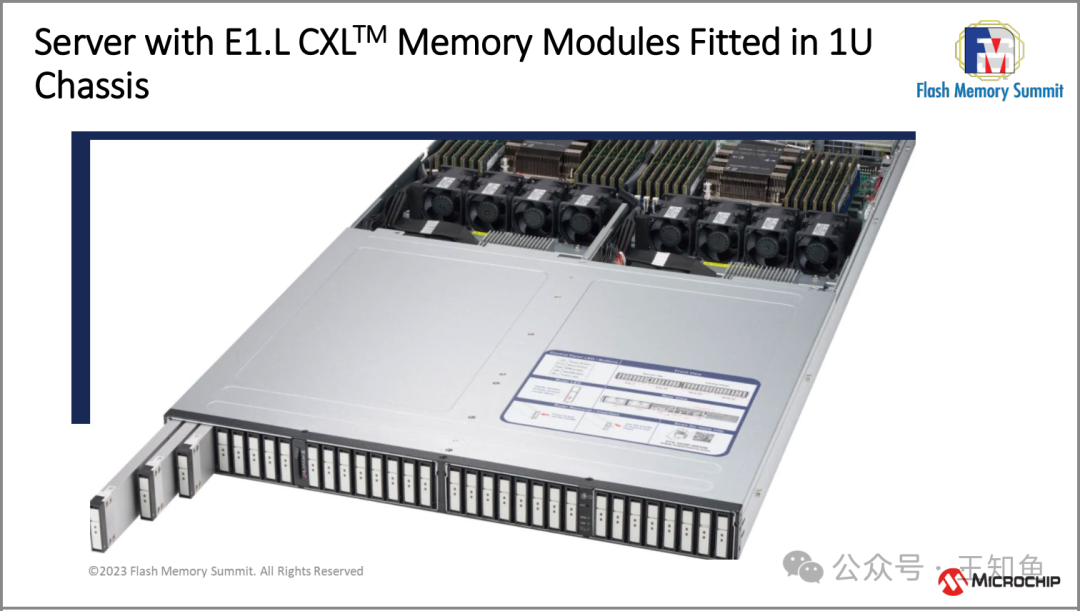

典型1U设备的内存扩展形态，基于E.1L EDSFF形态

CXL内存控制器要求

CXL 内存控制器需满足以下条件：

• • 低延迟接口
• • 省电设计
• • 成本效益高
• • 数据完整性
• • 安全性
• • 直接连接DDR等丰富功能集
  • • 错误校正（SECDED、Chipkill）
  • • 巡逻擦除和需求擦除 • 温度控制能力
  • • sPPR、hPPR

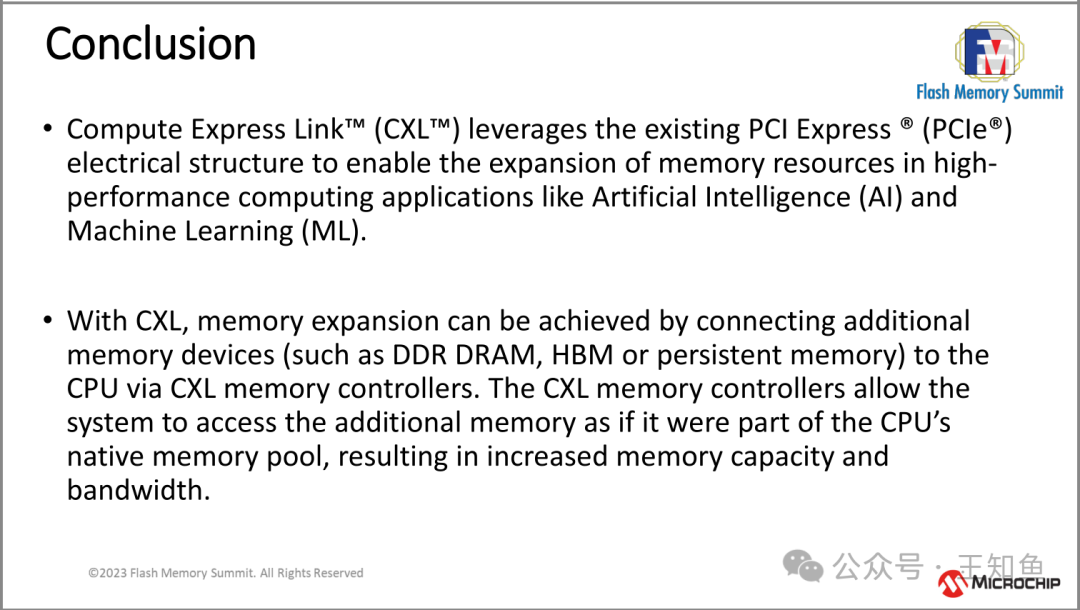

结论

• 计算快速链接™（CXL™）利用现有的PCI Express®（PCIe®）电气结构来扩展高性能计算应用（如人工智能（AI）和机器学习（ML））中的内存资源。

• 使用CXL，可以通过使用CXL内存控制器将额外的内存设备（如DDR DRAM、HBM或持久性内存）连接到CPU来实现内存扩展。CXL内存控制器允许系统访问额外的内存，就像它是CPU的本地内存池的一部分一样，从而提高内存容量和带宽。

---【本文完】---
