Power BI条形图技巧：模拟麦肯锡数据分组

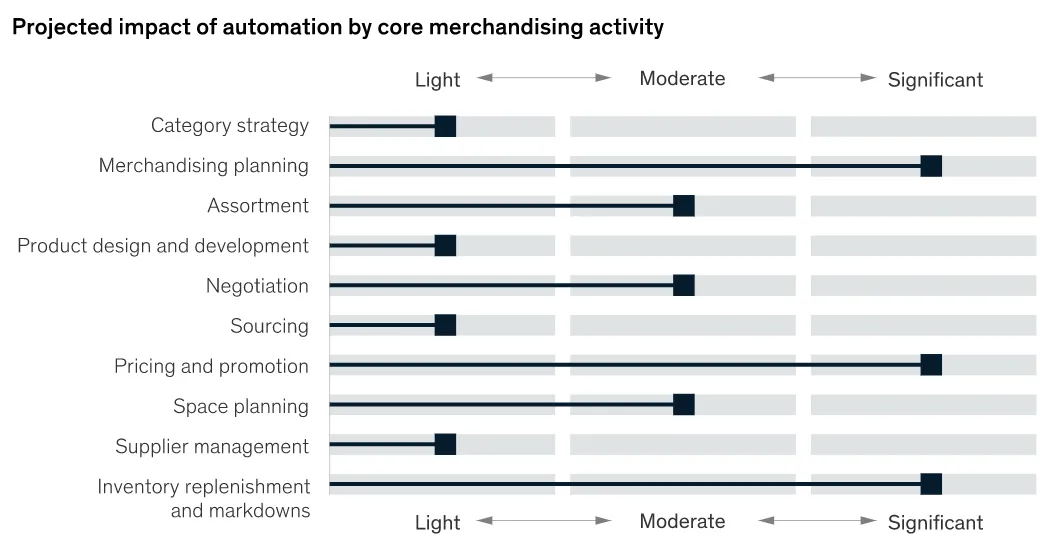

麦肯锡官网一个图表介绍了自动化对零售业商品管理领域不同工作内容的影响度，把不同工作环节的影响度分为轻、中、重，如下图所示。分档其实无处不在，体重可以是偏瘦、刚好、超重，数字可以是大中小、指标表现可以是好中差

来源：https://www.mckinsey.com/industries/retail/our-insights/automation-in-retail-an-executive-overview-for-getting-ready

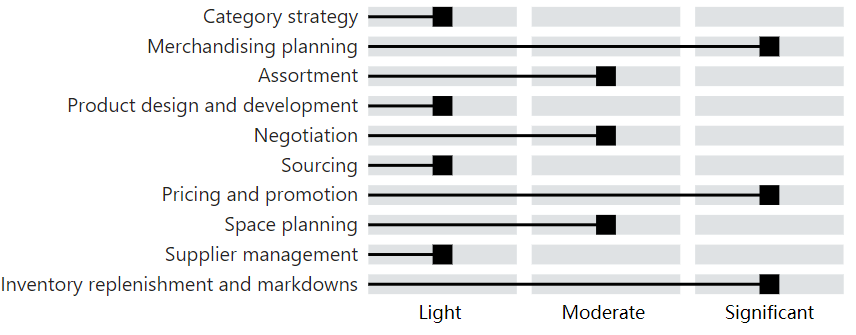

Power BI内置条形图使用重叠和误差线也可以制作类似的效果：

首先，新建三个度量值：

M.1 = 1
M.2 = 2
M.3 = 3

簇状条形图如下拖拽字段：

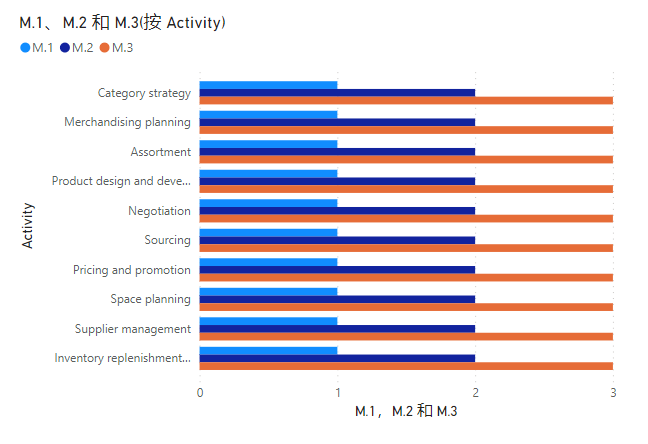

效果如下：

重叠功能打开，系列间距100%，适当调整颜色：

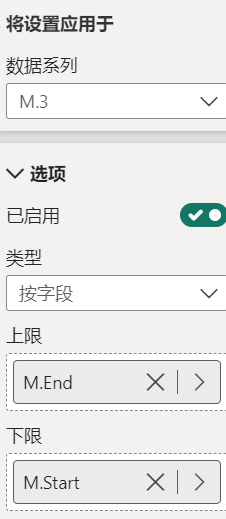

为M3添加误差线，误差线的起点为0，终点为三个条形的正中央：

M.End =
SWITCH (
        SELECTEDVALUE ( 'Table'[Impact] ),
"Light", 0.5,
"Moderate", 1.5,
"Significant", 2.5
    )

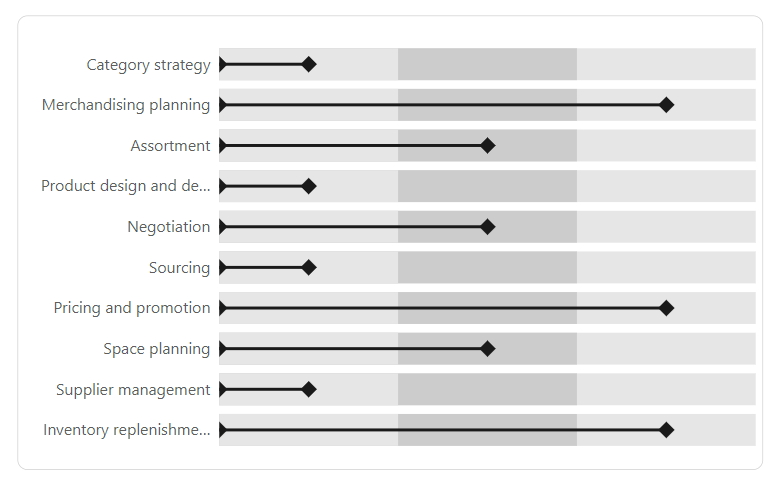

当然，表格矩阵也可以借助SVG实现：

下方知识星球提供配套pbix

更多模拟大厂图表：

Power BI 模拟大厂图表总结
