Power BI 进度条可视化大全

“大全”属于标题党，实际上Power BI制作进度条有无数种可能性，非个人可以穷举。本文算一个引子，借助Power BI这两年推出的新功能举例若干。

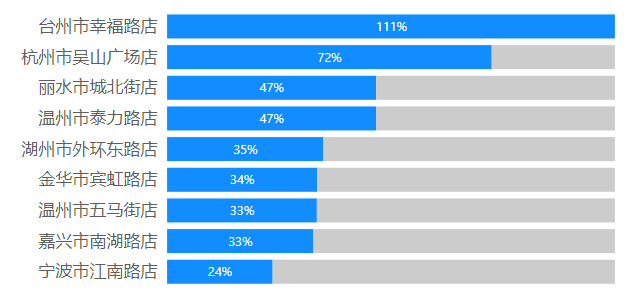

基础款

内置堆积条形图如下设置字段：

条形进度条.基础.百分比 = IF ([M.业绩达成率]>=1,1,[M.业绩达成率])
条形进度条.基础.填充 = IF ([M.业绩达成率]>=1,0,1-[M.业绩达成率])

把[条形进度条.基础.百分比]设置为蓝色，填充值设置为灰色，打开[条形进度条.基础.百分比]的数据标签，数据标签字段选择你的百分比度量值（此处为业绩达成率）。

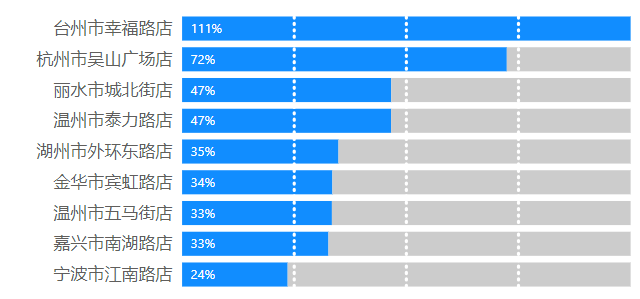

加分割线款

在基础款的基础上添加三根恒定线：

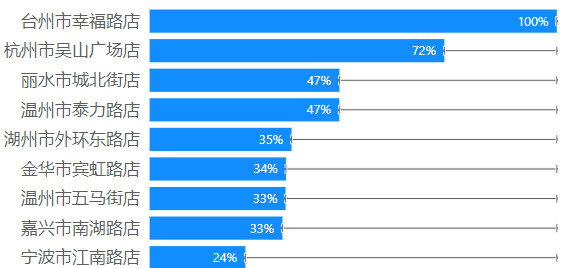

细线串联款

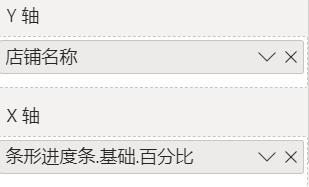

堆积条形图如下拖拽字段：

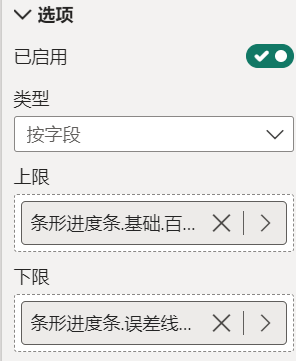

添加误差线，误差线的起点为上方X轴度量值，终点为1：

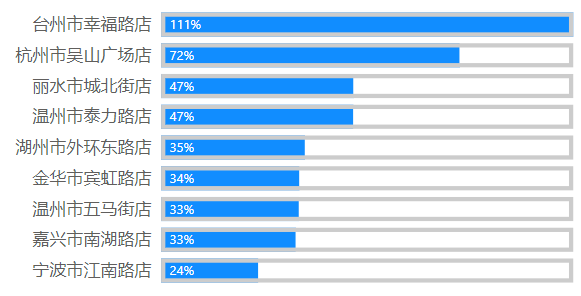

条形内嵌款

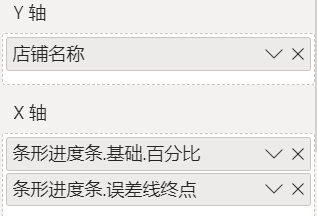

这里选择簇状条形图，字段如下设置，误差线终点指1：

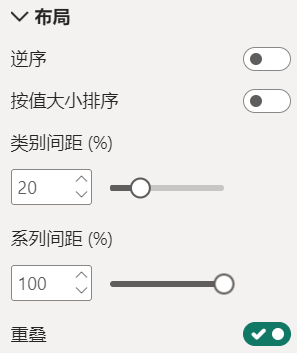

条形的间距设置为100%，重叠功能打开：

把恒定值1条形的边框打开，并加粗：

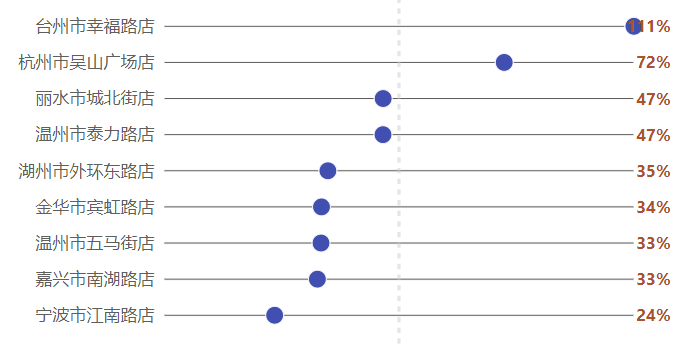

滑珠款

和上一种样式拖拽的字段相同，且也设置为完全重叠。这里将两个条形的颜色透明度都设置为100%进行隐藏。为两个X轴的值都设置误差线，一个是0-1：

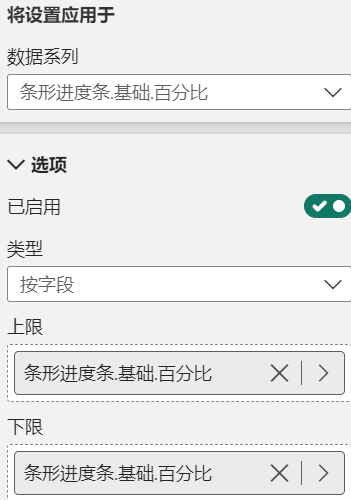

另一个起点和终点相同：

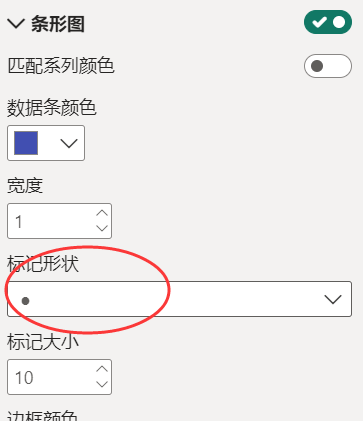

需要显示的实际数据标记形状打开，另一个标记形状关闭：

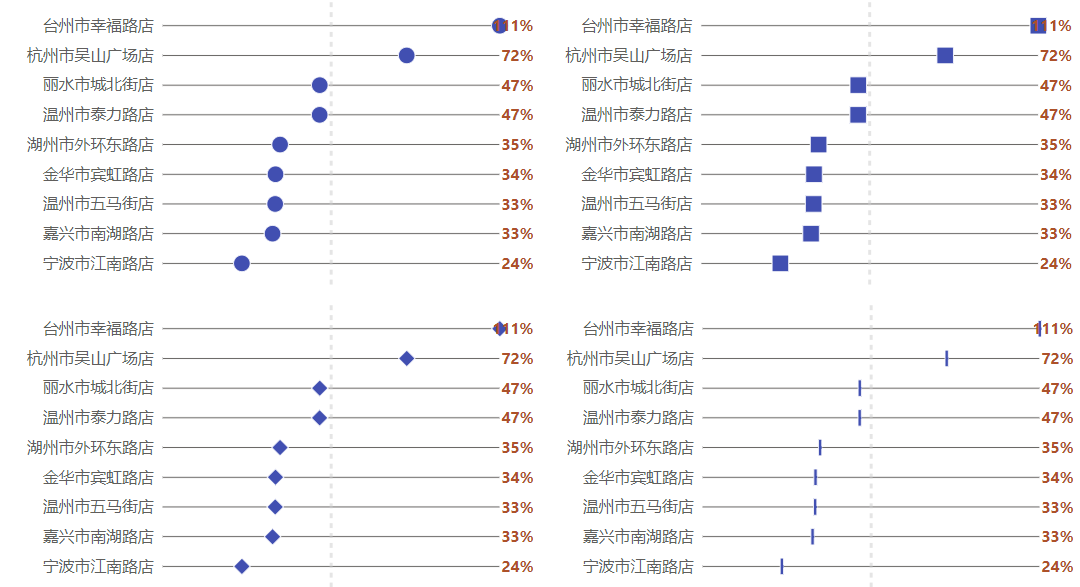

Power BI的误差线支持多种标记形状，所以可以：

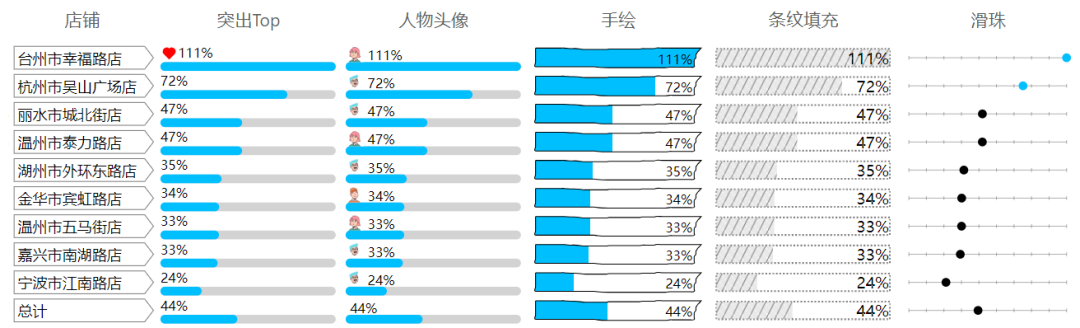

以上全部使用内置条形图实现。表格矩阵可以借助SVG设计无数种样式，以下是我设计的10种。表格的总计也可以打开，既体现分部又体现总体。

这些样式部分在公众号分享过，参考《Power BI卡片图叠加进度条》《Power BI 模拟超市小票风格进度条》，全部样式在下方知识星球分享。
