Power BI模拟麦肯锡柱形标签

在麦肯锡官网看到一种标签设置方法，柱形的上方有一条细线，细线的顶部为菱形终点，终点的右侧是标签内容。

Power BI 内置柱形图借助误差线和重叠功能（需2024年2月及以后的desktop）也可实现类似的造型：

知识星球提供配套资料

首先进行基础设置，簇状柱形图如下存放字段：

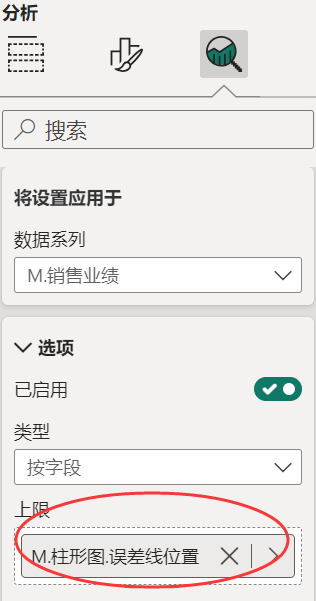

误差线的上限存放如下度量值：

对应误差线位置和数据标签位置度量值代码为：

M.柱形图.误差线位置 =
VAR n =
    COUNTROWS ( ALLSELECTED ( 'A 店铺资料'[城市] ) )
VAR MaxValue =
    MAXX ( ALLSELECTED ( 'A 店铺资料'[城市] ), [M.销售业绩] )
VAR MinValue =
    MINX ( ALLSELECTED ( 'A 店铺资料'[城市] ), [M.销售业绩] )
RETURN
    MinValue
        + ( ROWNUMBER ( ALLSELECTED ( 'A 店铺资料'[城市] ), ORDERBY ( [M.销售业绩] ) ) + 1 ) * ( MaxValue - MinValue ) / n

M.柱形图.数据标签位置 = [M.柱形图.误差线位置] -MAXX(ALLSELECTED('A 店铺资料'[城市]),[M.销售业绩])*0.035

在这里，误差线用作显示菱形箭头，数据标签位置柱形用于显示城市名称。以上写法中，误差线位置为了整齐排列，而不是随实际销售业绩值上下波动，数据标签位置略低于误差线位置，是因为菱形顶端有一定高度。这种写法不一定适合所有模型，读者可以灵活调整。

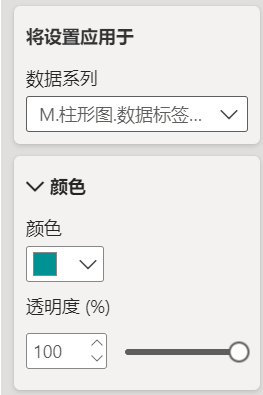

接着进行格式调整：将数据标签位置的柱形颜色隐藏，透明度设置为100%：

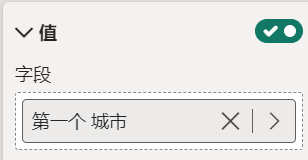

同时将该柱形的标签显示为城市列：

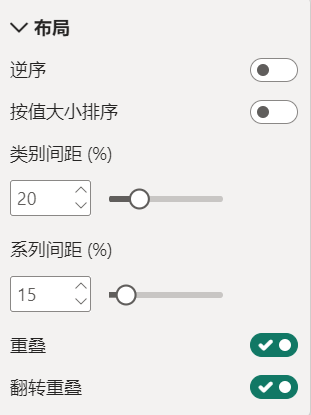

将两个柱子的设置为重叠，间距15%，这一步骤的目的是使得城市名称尽量靠近误差线的菱形端点：

最后，将误差线的标记形状设置为菱形：

完工。

更多模拟麦肯锡图表可参考《Power BI模拟大厂图表总结-2023版》
