【大数据技术基础 | 实验十五】Storm实验：部署Storm

一、实验目的

1. 掌握Storm基础简介及体系架构；
2. 掌握Storm集群安装部署；
3. 掌握Storm和Zookeeper之间的关系，并加深对Storm架构和原理的理解。

二、实验要求

1. 巩固之前的实验；
2. 部署三个节点的Storm集群，以master节点作为主节点，其他两个slave节点作为从节点，并修改Storm Web的端口为8081，并引用外部Zookeeper。

三、实验原理

Storm简介：Storm是一个分布式的、高容错的基于数据流的实时处理系统，可以简单、可靠的处理大量的数据流。Storm支持水平扩展，具有高容错性，保证每个消息都会得到处理，而且处理速度很快（在一个小集群中，每个结点每秒可以处理数以百万计的消息），它有以下特点：编程模型简单、可扩展、高可靠性、高容错性、支持多种编程语言、支持本地模式、高效。Storm有很多使用场景：如实时分析，在线机器学习，持续计算，分布式RPC，ETL等等。

体系架构：Storm共有两层体系结构，第一层采用master/slave架构，第二层为DAG流式处理器，第一层资源管理器主要负责管理集群资源、响应和调度用户任务，第二层流式处理器则实际执行用户任务

集群资源管理层：Storm的集群资源管理器采用master/slave架构，主节点即控制节点(master node)和从节点即工作节点(worker node)。控制节点上面运行一个叫Nimbus后台服务程序,它的作用类似Hadoop里面的JobTracker，Nimbus负责在集群里面分发代码，分配计算任务给机器，并且监控状态。每一个工作节点上面运行一个叫做Supervisor的服务程序。Supervisor会监听分配给它那台机器的工作，根据需要启动/关闭工作进程worker。每一个工作进程执行一个topology的一个子集；一个运行的topology由运行在很多机器上的很多工作进程worker组成。(一个supervisor里面有多个worker，一个worker是一个JVM。可以配置worker的数量，对应的是conf/storm.yaml中的supervisor.slot的数量），架构图如下图所示：

称集群信息(Nimbus协议、Supervisor节点位置) 、任务分配信息等关键数据为元数据。Storm使用ZooKeeper集群来共享元数据，这些元数据对Storm非常重要，比如Nimbus通过这些元数据感知Supervisor节点，Supervisor通过Zookeeper集群感知任务分配情况。Nimbus和Supervisor之间的所有协调工作都是通过Zookeeper集群完成。另外，Nimbus进程和Supervisor进程都是快速失败(fail-fast)和无状态的？所有的状态要么在zookeeper里面, 要么在本地磁盘上。这也就意味着你可以用kill -9来杀死Nimbus和Supervisor进程，然后再重启它们，就好像什么都没有发生过，这个设计使得Storm异常的稳定。

数据模型：Storm实现了一种数据流模型，其中数据持续地流经一个转换实体网络。一个数据流的抽象称为一个流（stream），这是一个无限的元组序列。元组（tuple）就像一种使用一些附加的序列化代码来表示标准数据类型（比如整数、浮点和字节数组）或用户定义类型的结构。每个流由一个唯一ID定义，这个ID可用于构建数据源和接收器（sink）的拓扑结构。流起源于喷嘴（spout），Spout将数据从外部来源流入 Storm 拓扑结构中。接收器（或提供转换的实体）称为螺栓（bolt）。螺栓实现了一个流上的单一转换和一个 Storm 拓扑结构中的所有处理。Bolt既可实现 MapReduce之类的传统功能，也可实现更复杂的操作（单步功能），比如过滤、聚合或与数据库等外部实体通信。典型的 Storm 拓扑结构会实现多个转换，因此需要多个具有独立元组流的Bolt。Bolt和Spout都实现为Linux系统中的一个或多个任务。

四、实验环境

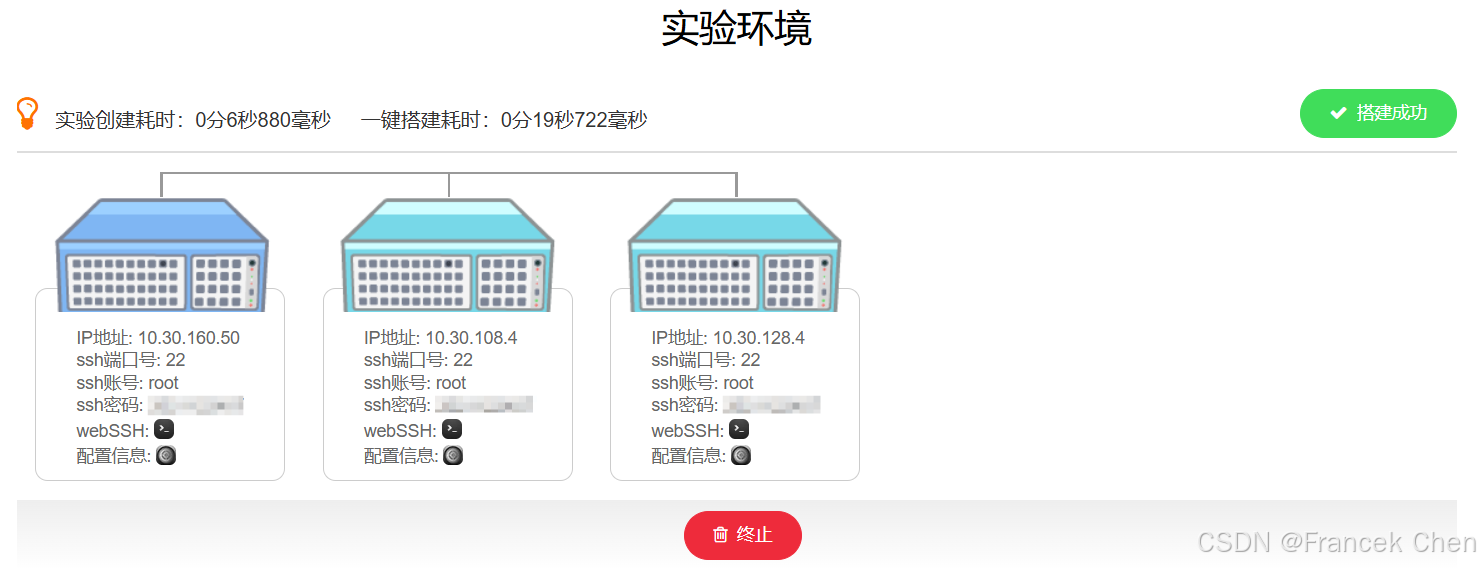

• 云创大数据实验平台：

• Java 版本：jdk1.7.0_79
• Hadoop 版本：hadoop-2.7.1
• ZooKeeper 版本：zookeeper-3.4.6
• Storm 版本：storm-0.10.0

五、实验内容和步骤

（一）配置SSH免密登录

首先配置master，slave1和slave2之间的免密登录和各虚拟机的/etc/hosts文件，具体步骤参考：【大数据技术基础 | 实验一】配置SSH免密登录

（二）安装ZooKeeper集群

配置完免密登录之后我们还需要安装Zookeeper集群，具体步骤参考：【大数据技术基础 | 实验五】ZooKeeper实验：部署ZooKeeper

（三）部署Storm

首先我们将Storm安装包解压到/usr/cstor目录，并将Storm解压目录所属用户改成root:root：

tar -zxvf apache-storm-0.10.0.tar.gz -c /usr/cstor
mv /usr/cstor/apache-storm-0.10.0 /usr/cstor/storm
chown -R root:root /usr/cstor/storm

学校的虚拟机上已经提前帮我们解压好了，所以这一步就不用我们去完成了，知道如何操作就行。

然后我们进入解压目录下，把conf目录下的storm.yaml修改和添加配置项目（每个配置项前面必须留有空格，否则会无法识别），如下：

cd /usr/cstor/storm/conf
vim storm.yaml

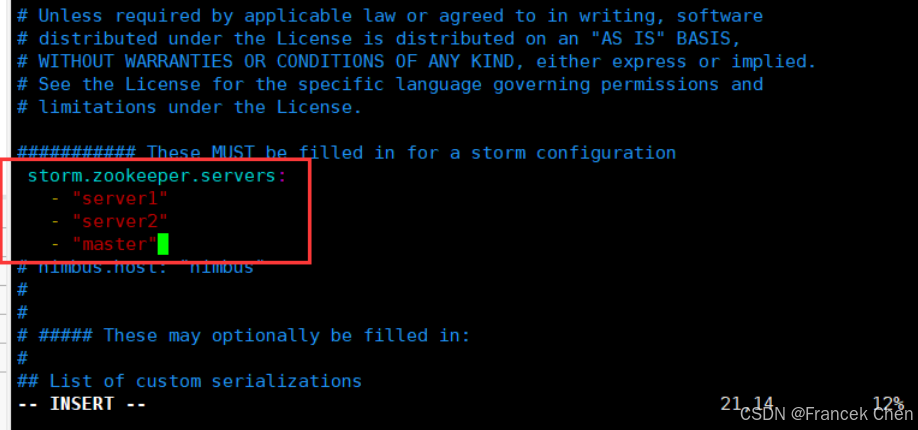

Storm集群使用的Zookeeper集群地址，其格式如下：

storm.zookeeper.servers:
  - "slave1"
  - "slave2"
  - "master"

然后我们在本地创建一个workdir目录用于作为存储目录：

mkdir -p /usr/cstor/storm/workdir

创建完之后我们再次回到刚才的storm.yaml文件中进行后续配置：

cd /usr/cstor/storm/conf
vim storm.yaml

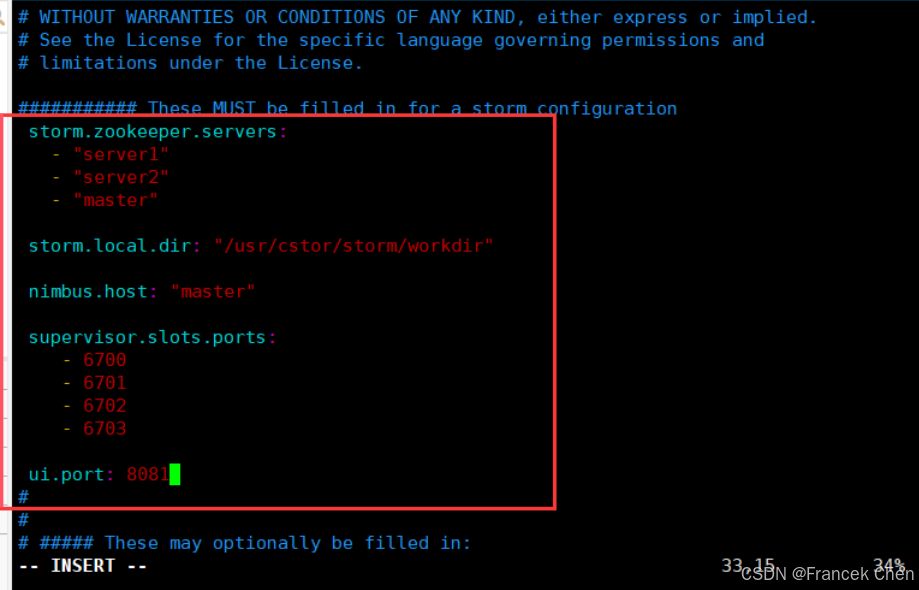

本地存储目录，也就是我们刚刚创建的目录：

storm.local.dir: "/usr/cstor/storm/workdir"

Storm集群Nimbus机器地址：

nimbus.host: "master"

对于每个Supervisor工作节点，需要配置该工作节点可以运行的worker数量。每个worker占用一个单独的端口用于接收消息，该配置选项即用于定义哪些端口是可被worker使用的。默认情况下，每个节点上可运行4个workers，分别在6700、6701、6702和6703端口，如：

supervisor.slots.ports:
    - 6700
    - 6701
    - 6702
    - 6703

UI端口（web端口，默认8080）:

ui.port: 8081

配置成如上即可。

配置完成之后我们将/usr/cstor/storm目录传到另外三个节点上：

scp -r /usr/cstor/storm root@slave1:/usr/cstor
scp -r /usr/cstor/storm root@slave2:/usr/cstor

然后，启动Storm集群(保证Zookeeper在此之前已启动)，启动步骤如下：

主节点（master）启动nimbus服务：

cd /usr/cstor/storm/bin
nohup ./storm nimbus >/dev/null 2>&1 &

从slave节点（2个）启动supervisor服务：

cd /usr/cstor/storm/bin
nohup ./storm supervisor >/dev/null 2>&1 &

主节点（master）启动ui服务：

nohup ./storm ui >/dev/null 2>&1 &

最后我们使用jps分别在三台虚拟机上查看java进程看我们是否启动成功：在主节点输入jps有nimbus进程和core进程，其中nimbus进程为Storm主节点进程，core为WEB进程；从节点输入jps有supervisor进程，此进程为Storm从节点的进程。

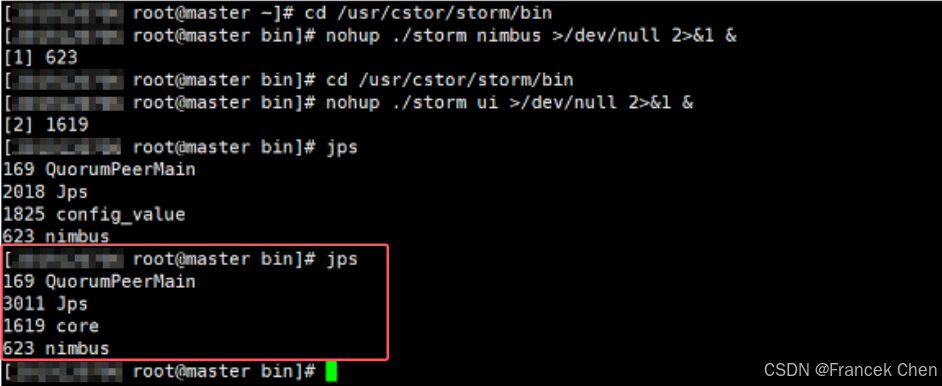

master：

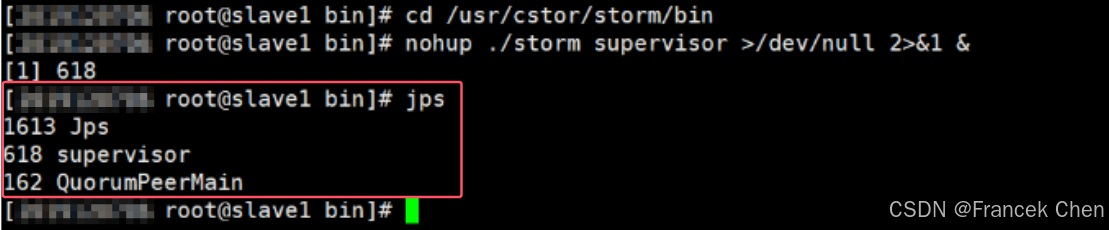

slave1和slave2：

分别出现如上进程就说明我们成功启动storm。

六、实验结果

最后我们使用jps分别在三台虚拟机上查看java进程看我们是否启动成功：

master：

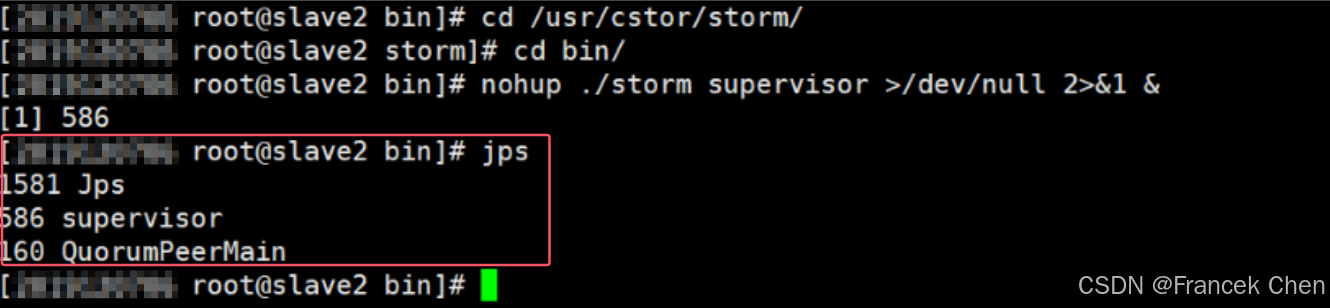

slave1和slave2：

在这里插入图片描述

分别出现如上进程就说明我们成功启动storm。

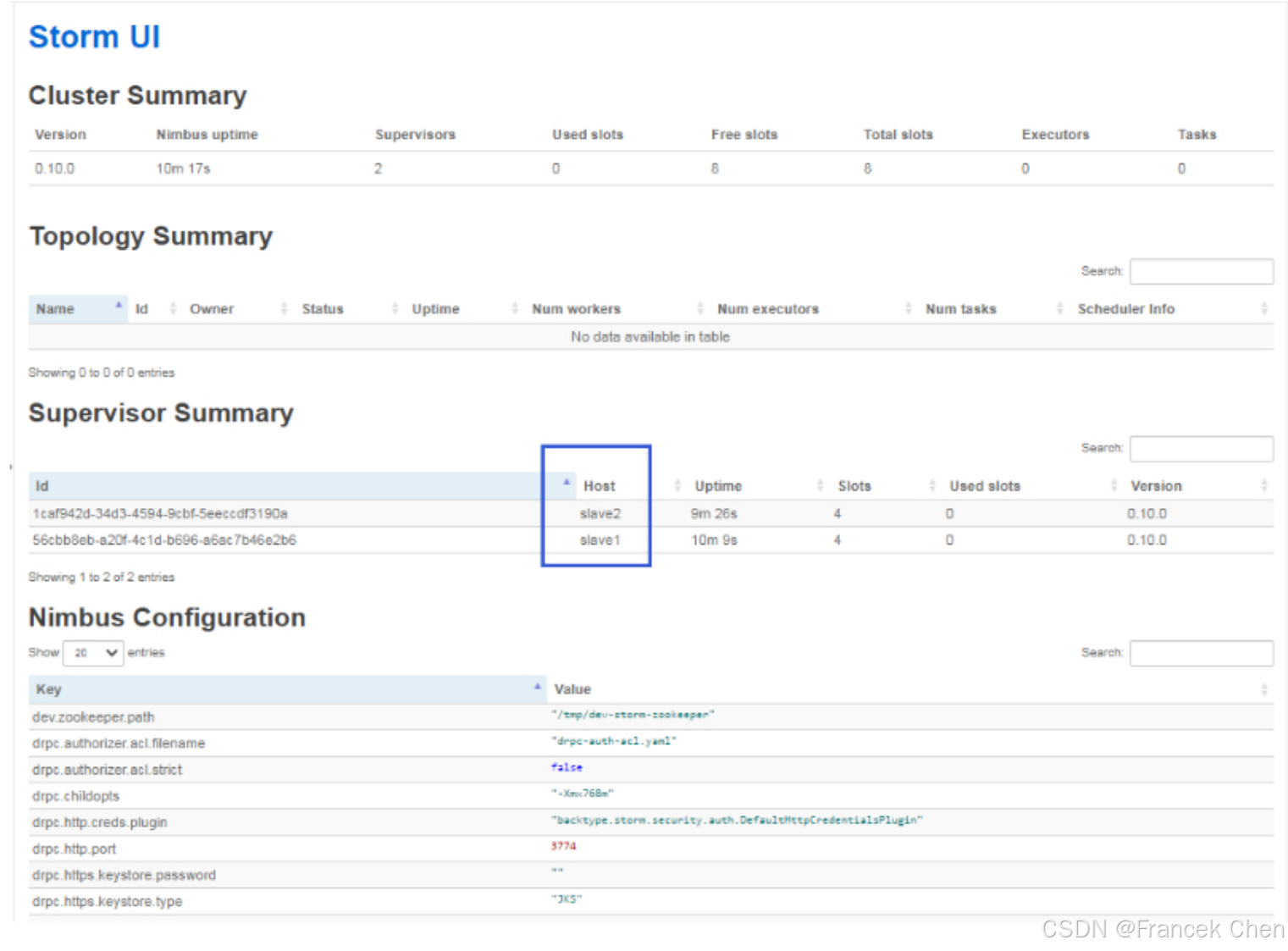

启动好Storm集群后。可以通过浏览量访问Storm WEB页面（http://master:8081 ），查看Storm集群的一些基本情况：

七、实验心得

  通过本次Storm集群的部署实验，我深刻理解了Storm这一分布式实时处理系统的基础架构和工作原理。实验过程中，从配置SSH免密登录到安装ZooKeeper集群，再到部署Storm并修改相关配置文件，每一步都考验着我的耐心和细心。

  在配置Storm的过程中，我遇到了不少挑战，比如如何正确设置Zookeeper的地址、如何配置worker的数量以及端口的分配等。但通过查阅资料和反复尝试，我逐渐掌握了这些配置项的具体含义和设置方法。特别是在修改storm.yaml文件时，我深刻体会到了配置文件对于系统运行的重要性，任何一个小的错误都可能导致系统无法正常运行。

  当我在三台虚拟机上分别看到Nimbus、Supervisor和UI进程成功启动时，内心的成就感油然而生。这不仅是对我实验操作的肯定，更是对我所学知识的实践验证。通过访问Storm WEB页面，我能够直观地看到Storm集群的运行状态，这让我感到非常兴奋和自豪。

  此外，本次实验也让我更加深刻地认识到了团队合作的重要性。在实验过程中，我与同学们相互讨论、互相帮助，共同解决了许多难题。这种团队协作的精神不仅提高了我们的实验效率，也让我们在相互学习中不断成长。

  总的来说，这次实验让我受益匪浅。我不仅掌握了Storm集群的部署方法，还加深了对Storm架构和原理的理解。我相信这些知识和技能将对我未来的学习和工作产生积极的影响。

附：以上文中的数据文件及相关资源下载地址： 链接：https://pan.quark.cn/s/d5c21a60475b 提取码：yaEt
