如何提升嵌入式系统RTC时钟精度？

嵌入式系统运行过程中，RTC（Real-Time Clock）时钟可能受到多种因素的干扰，导致延时或超时现象。

这种问题直接影响系统时间的同步性和整体功能的稳定性。

为了解决这一关键问题，本文将从硬件设计、器件选型到软件算法优化提出一套综合性方案，旨在全面提升RTC时钟的精确性与可靠性。

1

RTC延时与超时的原因分析

RTC常用的基准频率为32.768kHz，但其精度受晶振品质、外部干扰及匹配电路设计的影响较大。

此外，MCU内部集成的RTC模块由于芯片工艺限制，其计量精度较差，同时功耗较高，难以满足高精度场景需求。

为了提升RTC性能，建议在高精度需求场景中优先采用外部RTC专用芯片，如PCF8563或PCF85063。

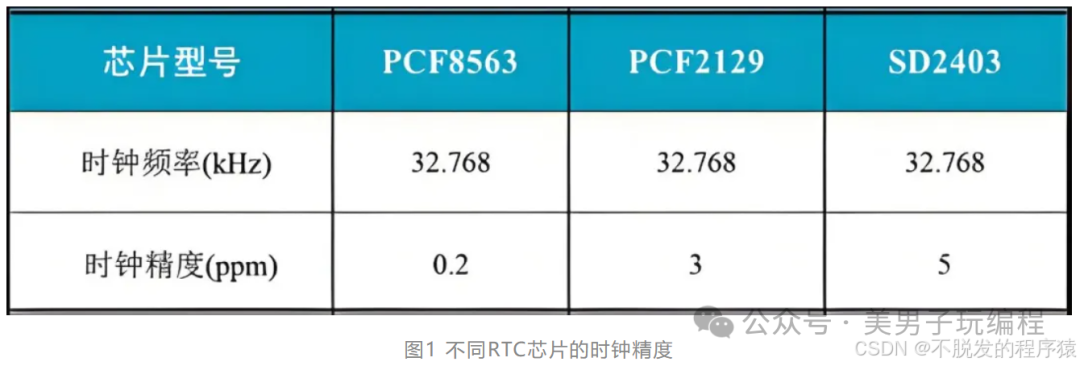

下表总结了几种常见RTC芯片的时钟精度：

2

硬件设计优化

硬件设计是提升RTC精度的基础。以下是关键优化要点：

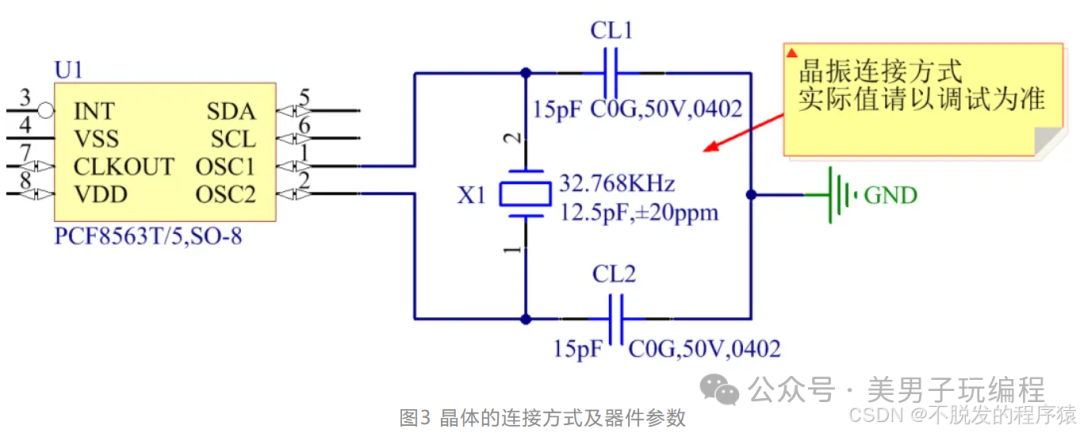

1. 晶振匹配电容的选型

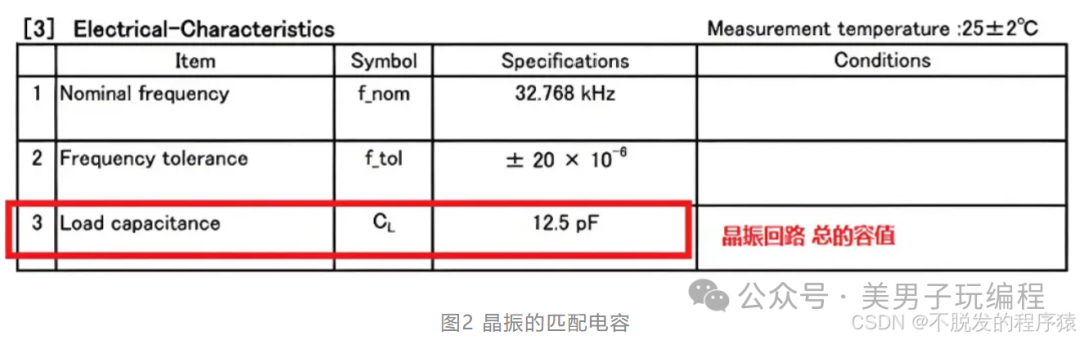

32.768kHz晶振的匹配电容必须符合晶振设计手册的要求。负载电容 CL 的计算公式如下：

编辑

其中：

• CL1,CL2：匹配电容；
• Cstray：电路板的杂散电容（通常为5pF左右）。

例如，当 CL1=CL2=15pF 且 Cstray=5pF 时，计算得 CL=12.5pF。

2. 外部晶振与RTC芯片的匹配

在选择高精度RTC芯片（如PCF8563）后，需要确保外部晶振的性能参数（如频率温漂、老化率）与RTC芯片适配，并尽量减少PCB布线干扰和寄生效应。

3

软件补偿算法优化

即便硬件设计得当，由于生产工艺、芯片差异等不可控因素，RTC时钟仍可能存在偏差。此时，可通过软件补偿算法进一步提升时钟精度。

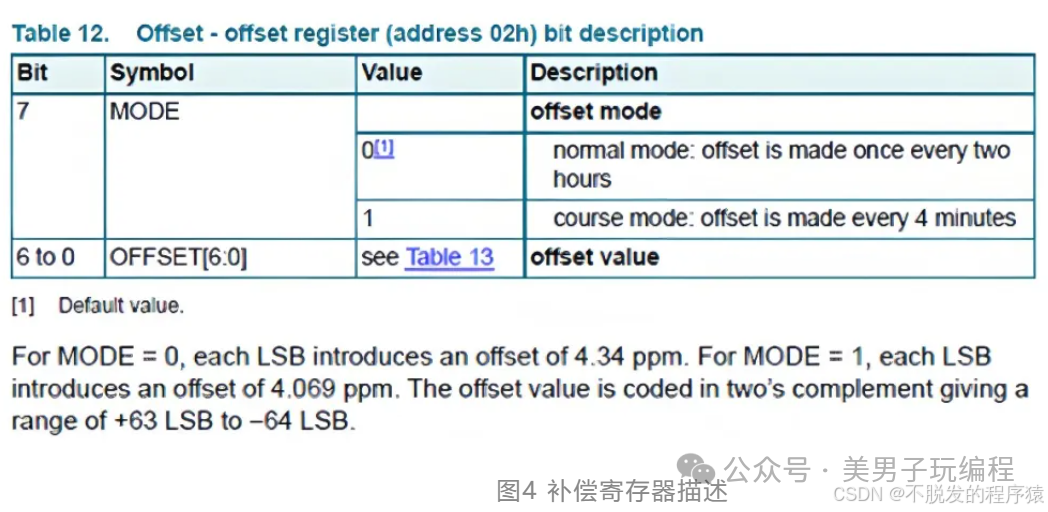

1. 补偿寄存器原理

RTC补偿寄存器通过添加或减少修正脉冲来调整时间，而非直接改变晶振频率。

以PCF8563为例，其补偿寄存器的设置包括：

• bit7：补偿模式；
• bit[6:0]：补偿值。

2. 补偿值计算方法

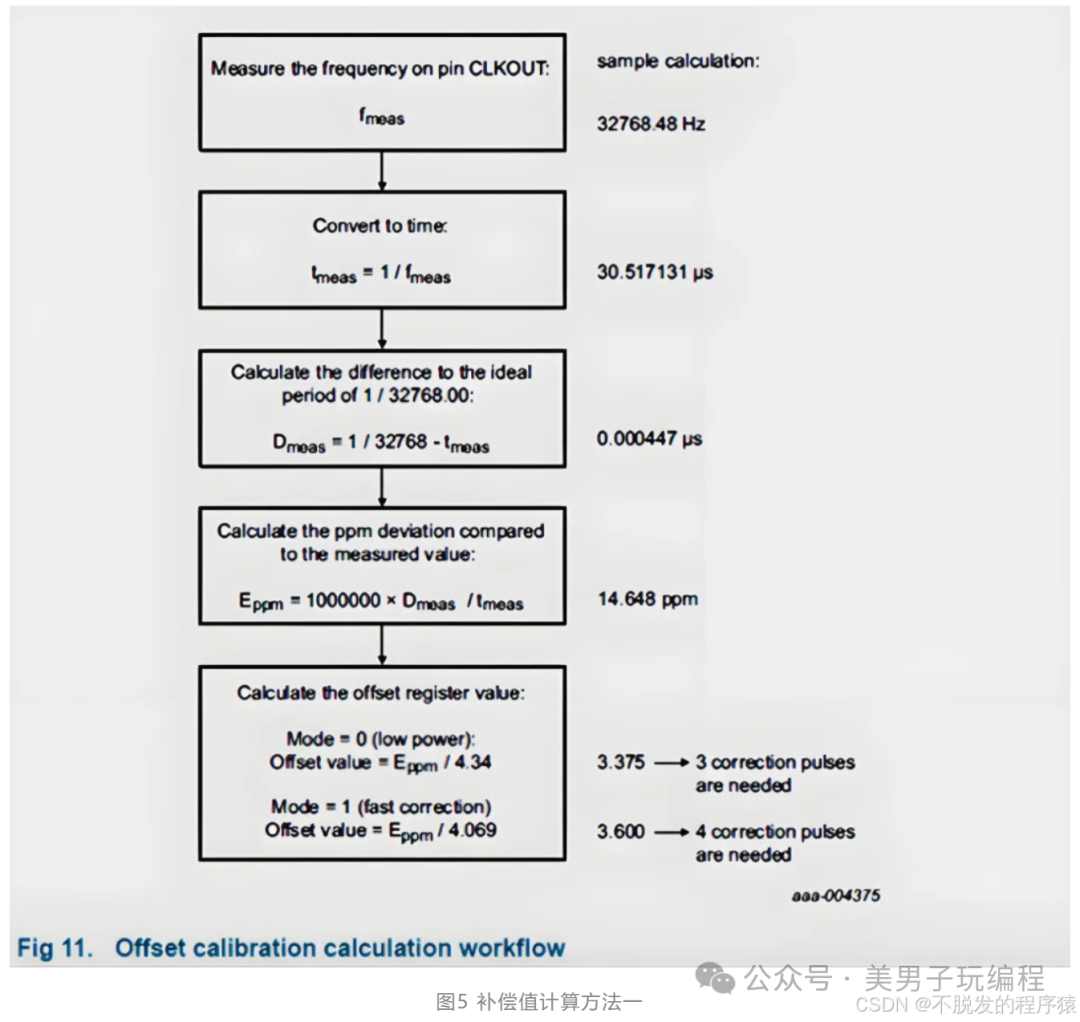

方法一：基于频率测量

具体计算流程如下：

1. 使用频率计或高精度示波器测量RTC芯片的输出频率Fmeas（需先设置CLKOUT输出）；
2. 计算与理想时钟频率（32.768kHz）的偏差：

根据补偿模式计算补偿值：

1. 其中，模式0和模式1的系数分别为4.34和4.069。

例如，当 Fmeas=32768.48Hz 时：

• Eppm=14.648ppm；
• 模式0补偿值 = 14.648/4.34≈3；
• 模式1补偿值 = 14.648/4.069≈4。

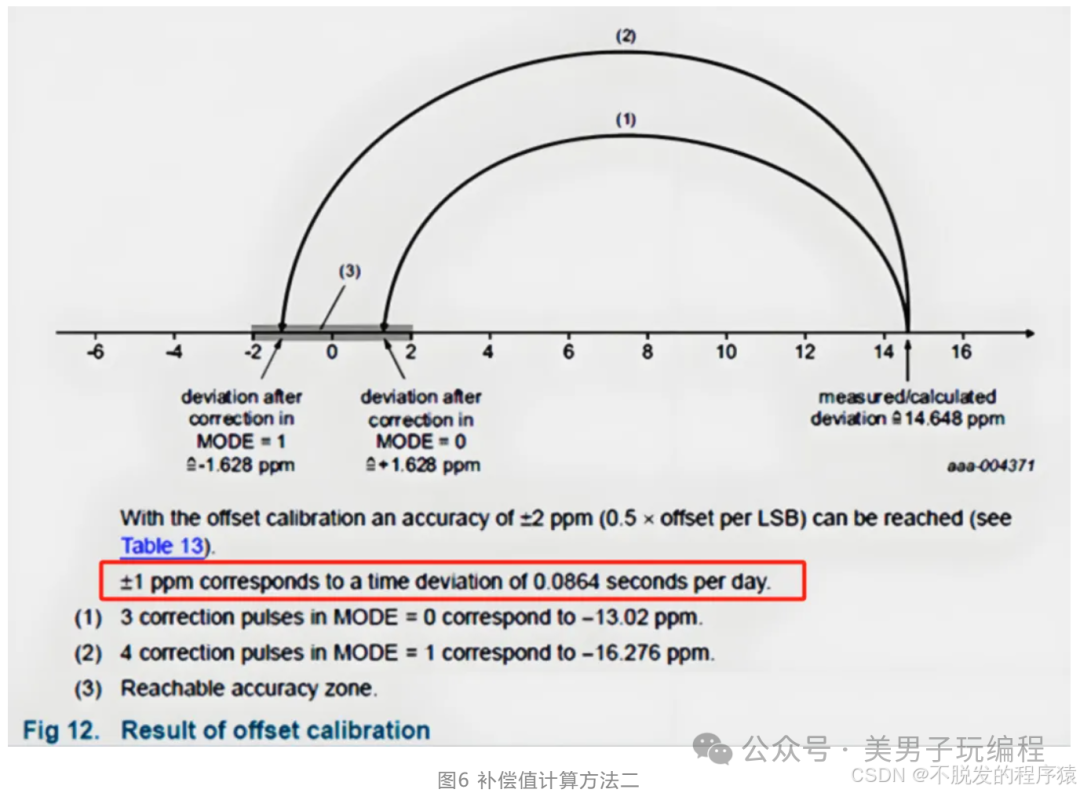

方法二：基于时间偏差测试

在无频率测量条件下，可通过24小时的时间偏差测试计算补偿值：

1. 测量RTC与标准时间的偏差 Δt\Delta tΔt（单位：秒）；
2. 计算偏移量：

根据模式系数计算补偿值：

例如，若RTC每天快7秒：

• Eppm=7/0.0864≈81.0185ppm；
• 模式0补偿值 = 81.0185/4.34≈19；
• 模式1补偿值 = 81.0185/4.069≈20。

注：0.0864秒为1ppm一天的时间偏差，计算方法为：

通过硬件和软件的协同优化，可以显著提高RTC的精度和可靠性。在实际应用中：

1. 建议优先选用高精度RTC芯片并严格按照晶振手册设计匹配电路；
2. 针对特定应用场景，采用补偿寄存器算法定期校准时钟；
3. 在长时间运行条件下，结合外部时间同步机制进一步提升系统稳定性。
