🚀前言

随着移动互联网的发展，视觉内容在用户体验中的重要性日益凸显。微信小程序的canvas（画布）组件为开发者提供了强大的绘图能力，使得在小程序中自由创作和展示各种图形、动画和图像成为可能。无论是创建游戏、展示创意图表，还是实现个性化的用户界面，canvas组件都能带来无限的创作空间和灵活性。

在本篇文章中，我们将深入探讨微信小程序的canvas组件及其应用场景。我们将介绍canvas的基本使用方法，包括如何绘制基本图形、处理图片、实现动态效果等。同时，我们还会分享一些实用的案例，帮助你理解如何将canvas组件应用于实际项目中，提升用户体验和互动性。

无论你是小程序开发的新手，还是希望拓展技能的资深开发者，这篇文章都将为你提供实用的指导和丰富的示例。让我们一起探索微信小程序的canvas组件，开启你的创意之旅，打造出更具吸引力和独特性的应用吧！

🚀一、canvas(画布)组件及应用

尽管小程序开发框架中提供了丰富的组件，也支持进行自定义组件，但是这些组件无法百分之百满足所有的业务场景。例如，我们需要使用自定义的图形化组件，就需要用到 canvas 组件来进行绘制。

在示例工程的 pages 文件夹下新建一组名为 canvasDemo 的页面文件，我们来体验一下 canvas 组件的使用。首先在 canvasDemo.wxml 中添加如下示例代码：

<!-- pages/canvasDemo/canvasDemo.wxml -->
<canvas type="2d" id="canvas"></canvas>

这里定义了一个 canvas 组件，并为其指定了 type 和 id，这两个属性是必须指定的。type 用来设置使用 canvas 的类型，包括：

2d: 使用 Canvas 2D 进行绘制
webgl: 使用 WebGL 进行绘制

通过 id 来获取到 canvas 对象，通过操作 canvas 对象的渲染上下文对象就可以实现自定义绘制。

canvas 组件的可配置属性如表所示。

属性名	类型	意义
type	字符串	设置 `canvas` 的类型，支持： - `2d`: 使用 Canvas 2D 进行绘制 - `webgl`: 使用 WebGL 进行绘制
canvas-id	字符串	`canvas` 标识
disable-scroll	布尔值	设置当在 `canvas` 中移动时禁止屏幕滚动
bindtouchstart	函数	绑定手指触摸开始事件
bindtouchmove	函数	绑定手指触摸移动事件
bindtouchend	函数	绑定手指触摸结束事件
bindtouchcancel	函数	绑定手指触摸打断事件
bindlongtap	函数	绑定手指长按事件
binderror	函数	绑定发生错误时的事件

页面上已经放置了一个 canvas 组件，该组件将其理解为一个空白的画布，画布上要渲染什么完全取决于我们的操作。在 canvasDemo.js 中编写如下示例代码：

Page({
  onReady: function(e) {
    wx.createSelectorQuery().select("#canvas").node().exec((res) => {
      this.canvasContext = res[0].node.getContext("2d"); // 获取绘图上下文
      this.draw();  // 自定义的绘制方法
    });
  },
  draw: function() {
    this.canvasContext.fillStyle = "red";  // 设置矩形填充颜色
    this.canvasContext.fillRect(0, 0, 100, 100);  // 绘制矩形
  }
});

上述代码中，首先使用选择器获取到页面中的 canvas 组件实例，调用 getContext 方法可以获取到 canvas 绘图上下文。canvas 实例对象中封装的方法如表所示。

方法名	参数	意义
getContext	String contextType: 绘图上下文的类型，支持 2D 和 WebGL	获取绘图上下文对象
createImage	无	通过当前画布上的内容生成图片，会返回图片对象
requestAnimationFrame	Function callback: 回调函数	在下次重绘时执行回调，会返回动画请求 id
cancelAnimationFrame	Number requestID: 动画请求 id	移除未执行的动画请求
createImageData	无	通过当前画布上的内容生成图片数据，仪支持在 2D 模式下使用
createPath2D	Path2D path: 路径对象	创建 Path2D 对象
toDataURL	String type: 图像格式 Number encoderOptions: 图像质量	返回一个暂时图像的 URL

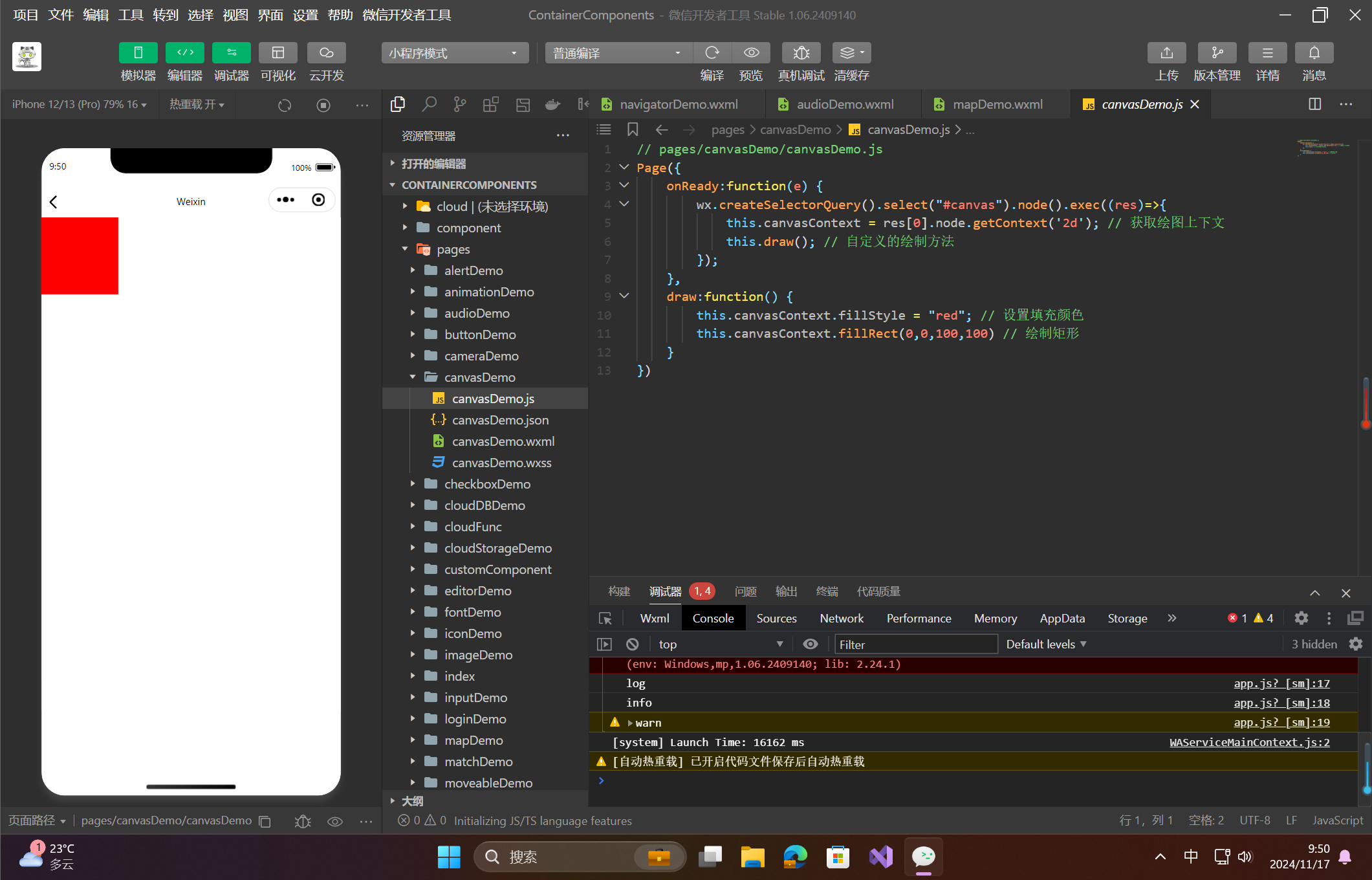

最后的绘制操作是由绘图上下文对象完成的，根据 canvas 类型的不同，绘图上下文对象也分为 2D 绘图上下文和 WebGL 绘图上下文，它们分别实现了 HTML Canvas 2D Context 和 WebGL1.0 中定义的属性和方法。运行上述示例代码，将在页面上的画布上渲染出一个 100 x 100 的红色正方形。
