案例配置一（基本配置）

组网需求

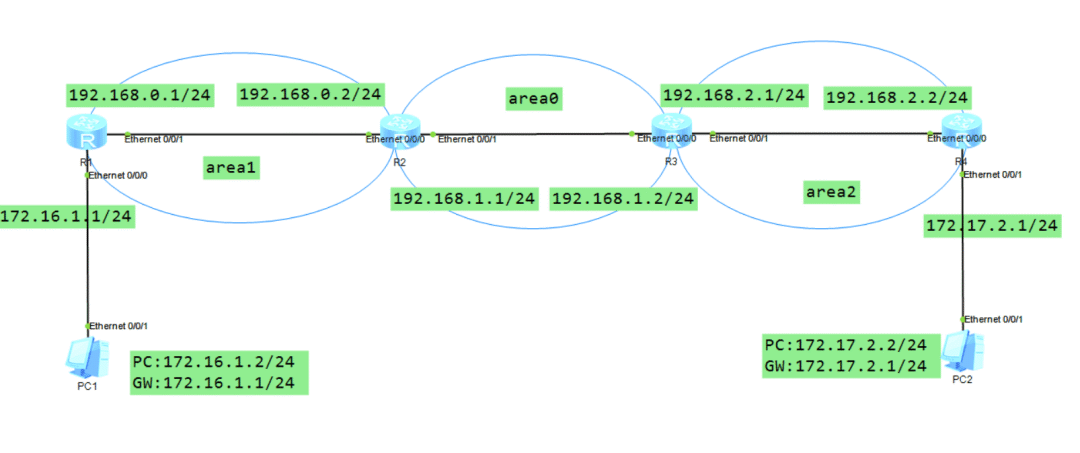

如图所示，所有的路由器都运行OSPF，并将整个自治系统划分为3个区域。配置完成后，每台路由器都应学到所有网段的路由。

配置思路

采用如下的思路配置OSPF基本功能：

在各路由器上使能OSPF。
指定不同区域内的网段。

R1配置

sysname R1
router id 1.1.1.1
interface e0/0/1
ip address 192.168.0.1 255.255.255.0
interface e0/0/0
ip address 172.16.1.1 255.255.255.0
ospf 1
area 0.0.0.1
network 192.168.0.0 0.0.0.255
import-route direct
return

R2配置

sysname R2
router id 2.2.2.2
interface e0/0/0
ip address 192.168.0.2 255.255.255.0
interface e0/0/1
ip address 192.168.1.1 255.255.255.0
ospf 1
area 0.0.0.0
network 192.168.1.0 0.0.0.255
area 0.0.0.1
network 192.168.0.0 0.0.0.255
return

R3配置

sysname R3
router id 3.3.3.3
interface e0/0/0
ip address 192.168.1.2 255.255.255.0
interface e0/0/1
ip address 192.168.2.1 255.255.255.0
ospf 1
area 0.0.0.0
network 192.168.1.0 0.0.0.255
area 0.0.0.2
network 192.168.2.0 0.0.0.255
return

R4配置

sysname R4
router id 4.4.4.4
interface e0/0/1
ip address 172.17.2.1 255.255.255.0
interface e0/0/0
ip address 192.168.2.2 255.255.255.0
ospf 1
area 0.0.0.2
network 192.168.2.0 0.0.0.255
import-route direct
return

当所有配置完成后，可通过查看R2的配置文件来确认是否配置成功。

通过display ospf peer可查看邻居

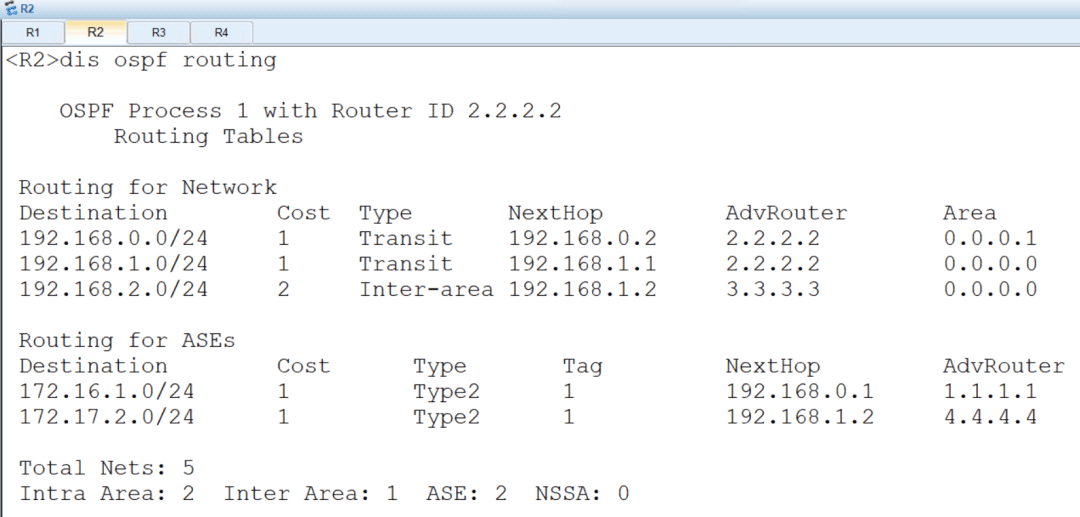

通过display ospf routing查看ospf路由

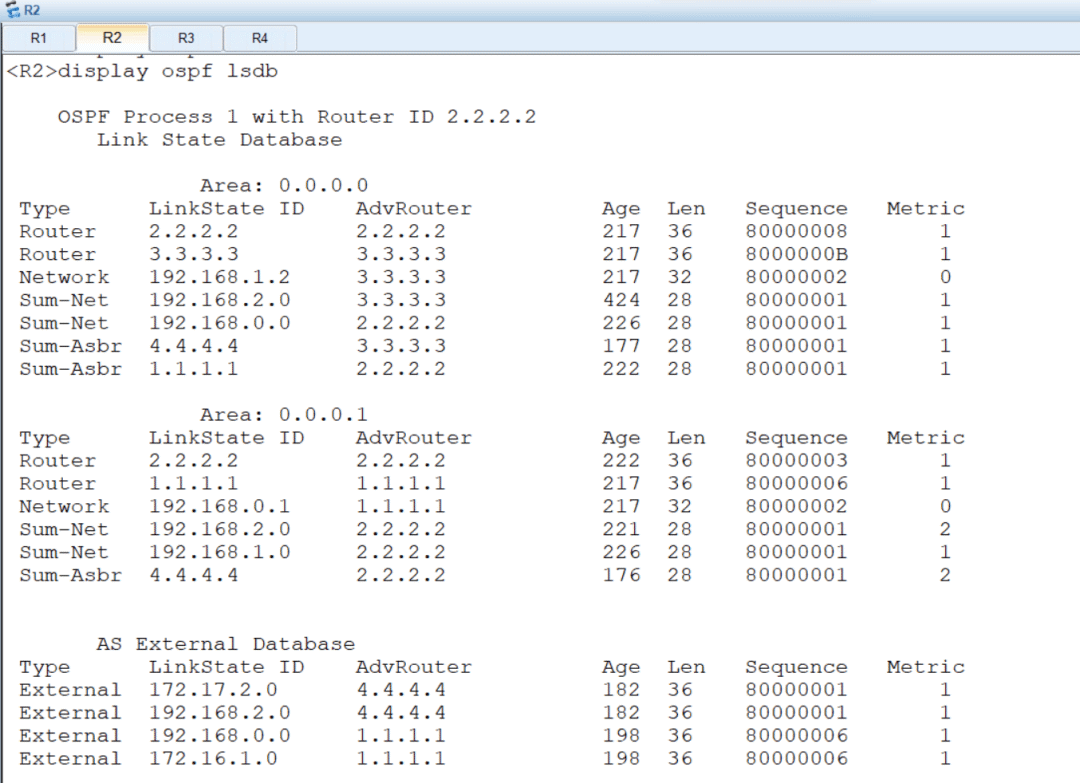

通过display ospf lsdb查看路由器的lsdb信息

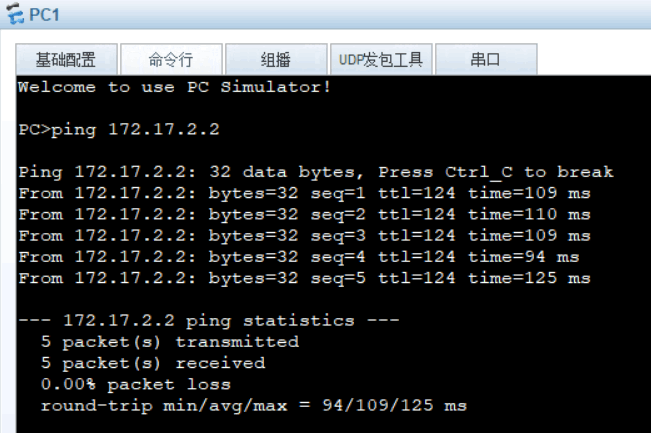

最后PC1可以PING通PC2，配置完成。

OSPF通常还会配置Stub区域和NSSA区域，两个区域区别如下：

Stub区域（所有连接到Stub区域的路由器必须使用stub命令将该区域配置成Stub属性。）

不传播来自其他区域的外部路由
不传播ASBR引入的AS外部的路由

即在Stub区域中不会传播Type 5 LSA。

NSSA区域（所有连接到NSSA区域的路由器必须使用nssa命令将该区域配置成NSSA属性。）

不传播来自其他区域的外部路由
可以传播ASBR引入的AS外部的路由

NSSA区域的ASBR产生Type 7 LSA（其扩散范围仅限于ASBR所在的NSSA区域），NSSA区域的ABR收到Type 7 LSA，会将其转化为Type 5 LSA，将外部路由信息通告到OSPF网络的其它区域。

配置命令为：

[Router] ospf 1
[Router-ospf-1] area 1
[Router-ospf-1-area-0.0.0.1]stub
[Router-ospf-1-area-0.0.0.1]nssa

配置案例二（虚连接）

组网需求

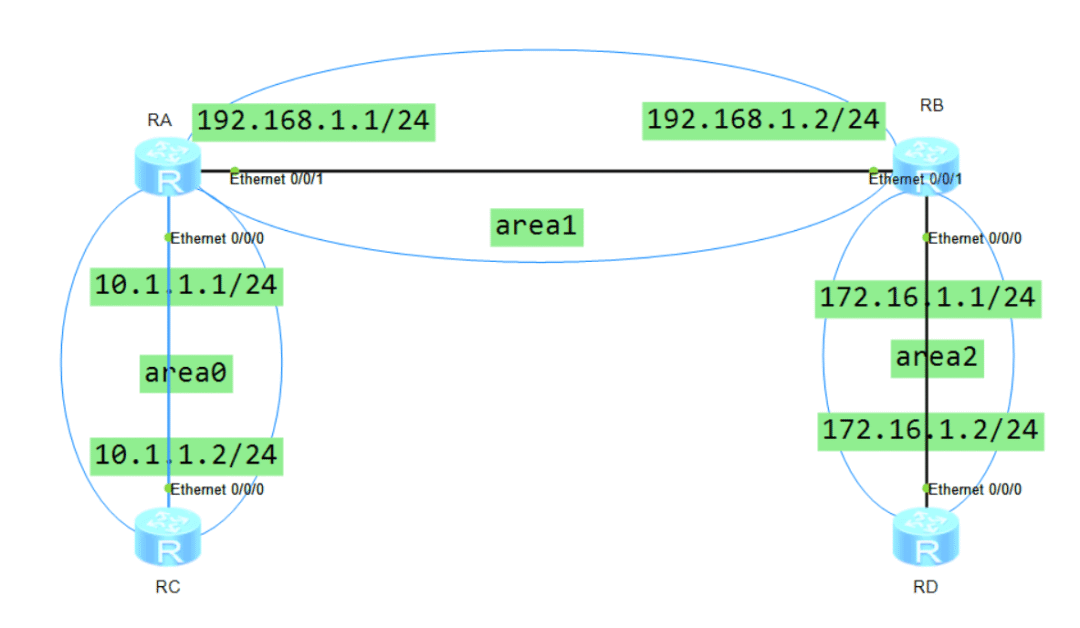

如图所示，Area2没有与骨干区域直接相连。Area1被用作传输区域来连接Area2和Area0。RouterA和RouterB之间配置一条虚连接。

配置思路

采用如下的思路配置OSPF虚连接：
在各路由器上配置OSPF基本功能。

在RouterA和RouterB上配置虚连接，使非骨干区域与骨干区域连通。

RA配置

sysname RouterA
router id 1.1.1.1
interface e0/0/1
ip address 192.168.1.1 255.255.255.0
interface e0/0/0
ip address 10.1.1.1 255.0.0.0
ospf 1
area 0.0.0.0
network 10.0.0.0 0.255.255.255
area 0.0.0.1
network 192.168.1.0 0.0.0.255
vlink-peer 2.2.2.2
return

RB配置

sysname RouterB
router id 2.2.2.2
interface e0/0/1
ip address 192.168.1.2 255.255.255.0
interface e0/0/0
ip address 172.16.1.1 255.255.0.0
ospf 1
area 0.0.0.1
network 192.168.1.0 0.0.0.255
vlink-peer 1.1.1.1
area 0.0.0.2
network 172.16.0.0 0.0.255.255
return

RC配置

sysname RouterC
router id 3.3.3.3
interface e0/0/0
ip address 10.1.1.2 255.0.0.0
ospf 1
area 0.0.0.0
network 10.0.0.0 0.255.255.255
return

RD配置

sysname RouterD
router id 4.4.4.4
interface e0/0/0
ip address 172.16.1.2 255.255.0.0
ospf 1
area 0.0.0.2
network 172.16.0.0 0.0.255.255
return

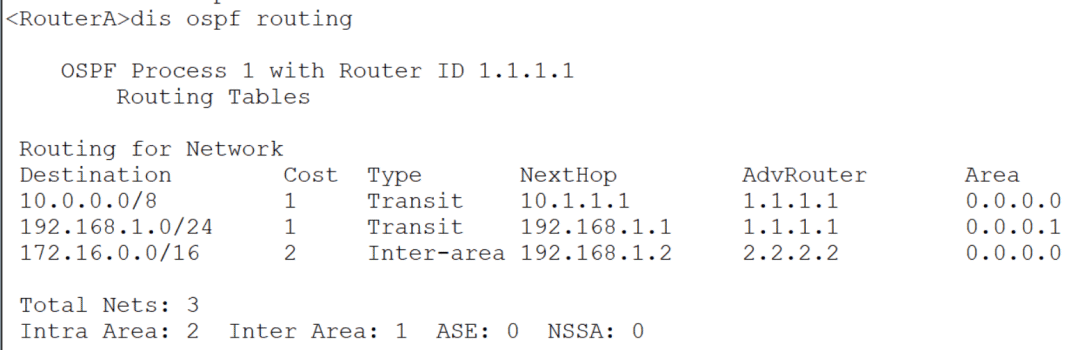

通过display ospf routing查看RouterA的OSPF路由表。

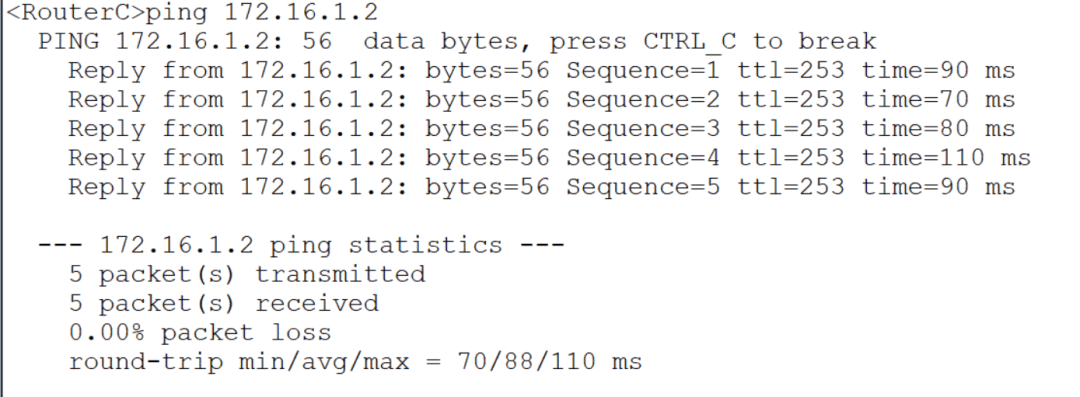

配置完成后RC可以跟RD互通
