便携式无创神经传导测量仪DPNCheck用于评估糖尿病周围神经病变

没见过的的电生理设备，研究一下。。。

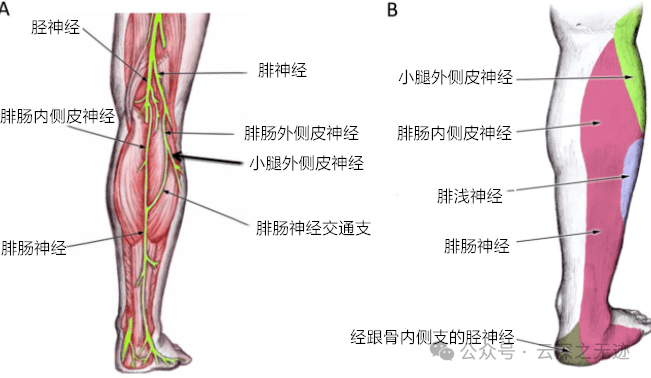

DPNCheck® 是一种快速、准确且定量的神经传导测试，用于评估糖尿病周围神经病变 (DPN) 等系统性神经病变。它旨在供临床医生在护理点使用，以客观地检测、分期和监测周围神经病变。该设备测量腓肠神经（小腿和踝关节中的神经）的神经传导速度和反应幅度。这些参数被广泛认为是周围神经病变的敏感和特异性生物标志物。

就是这里

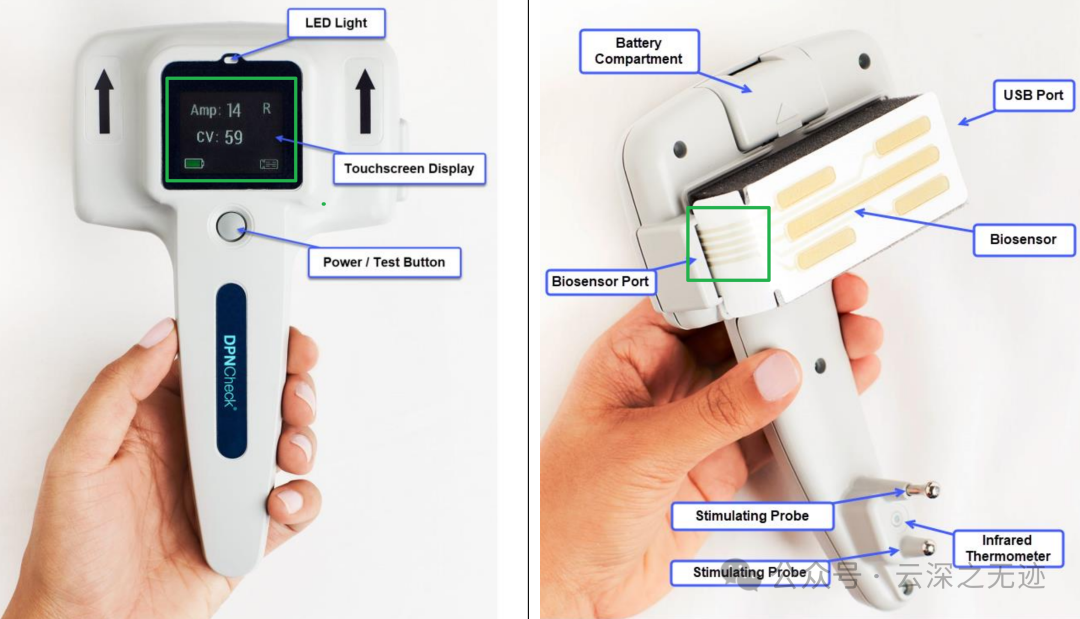

有个LCD的屏幕，CV好像是变异系数，有个按键。右边可以看见有个电极，下面还有个啥，没看懂。

CV不是变异系数：

腓肠神经的反应导出和振幅（Amp）及传导速度（CV）相关的正常界限值，一种是设定固定临界值：

异常值Amp ＜5μV、CV ＜41m/s（无需输入年龄和身高即可使用）

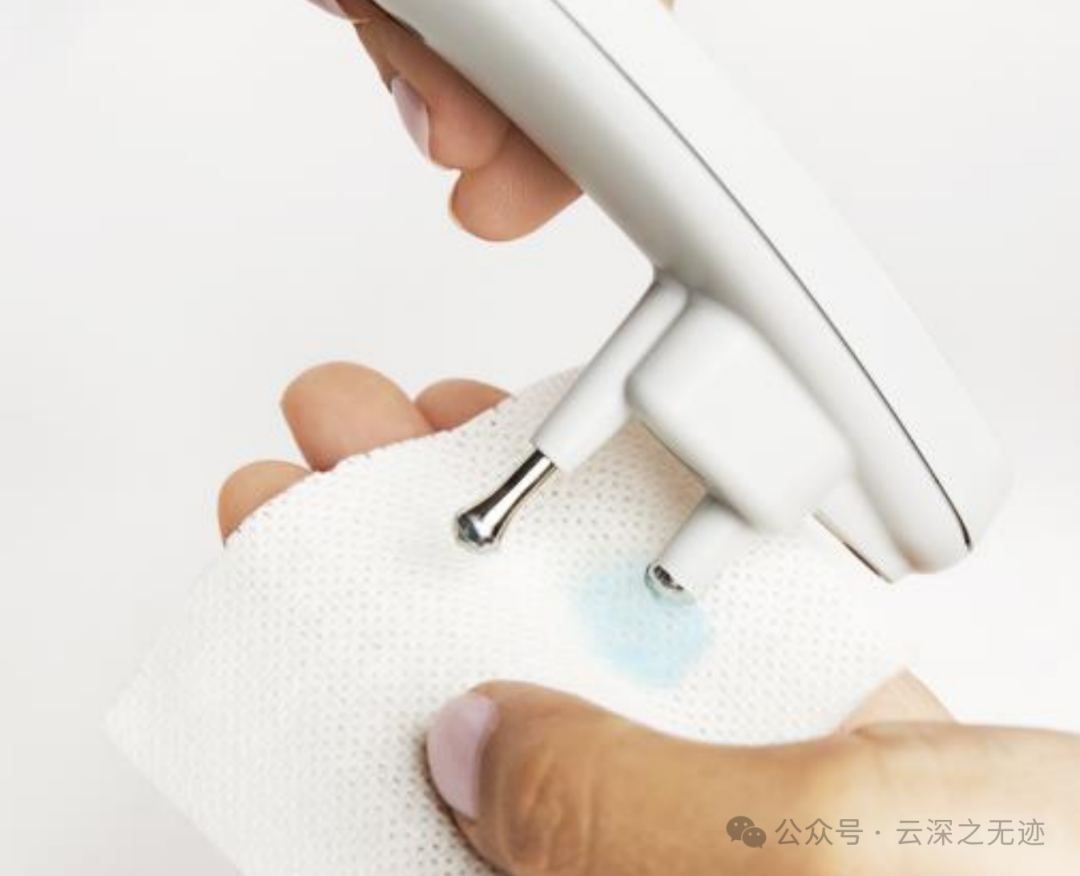

因为是测神经，所以搞出来一段通路，这里是另外一个电极

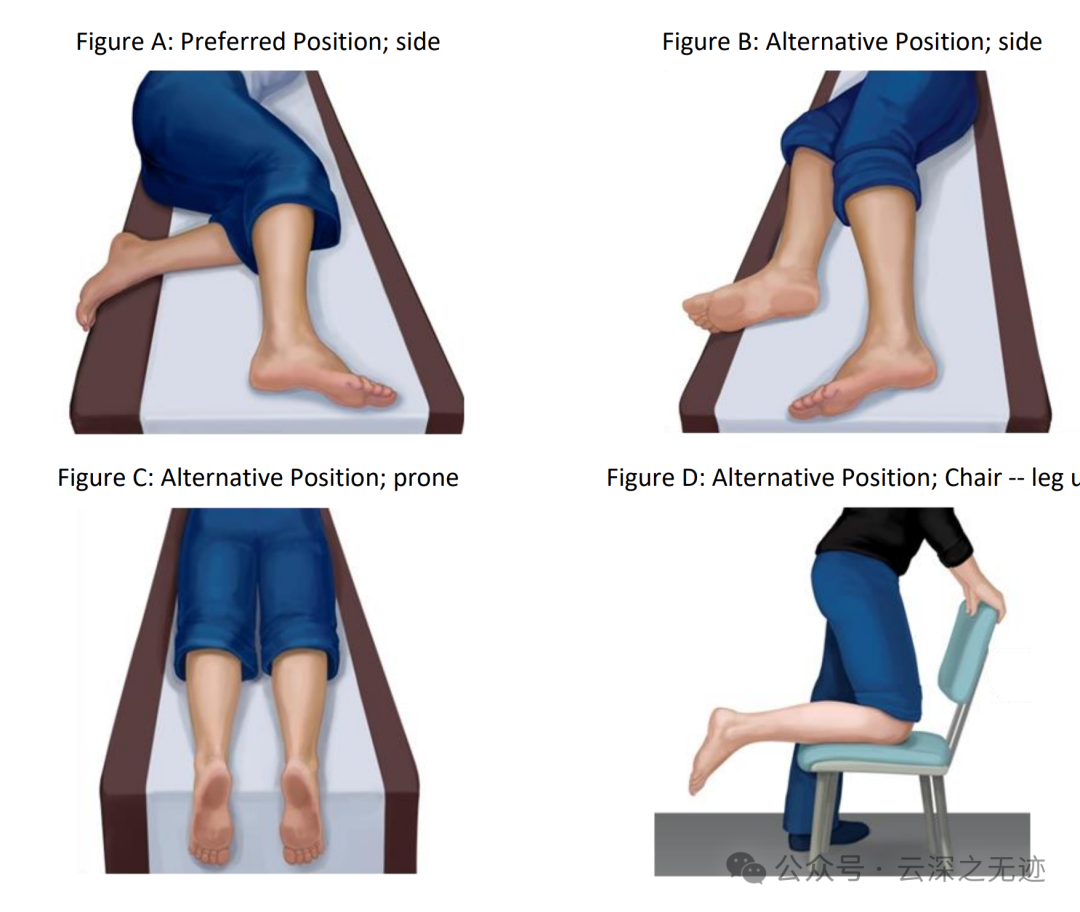

反正这个测试体位，就是露出来

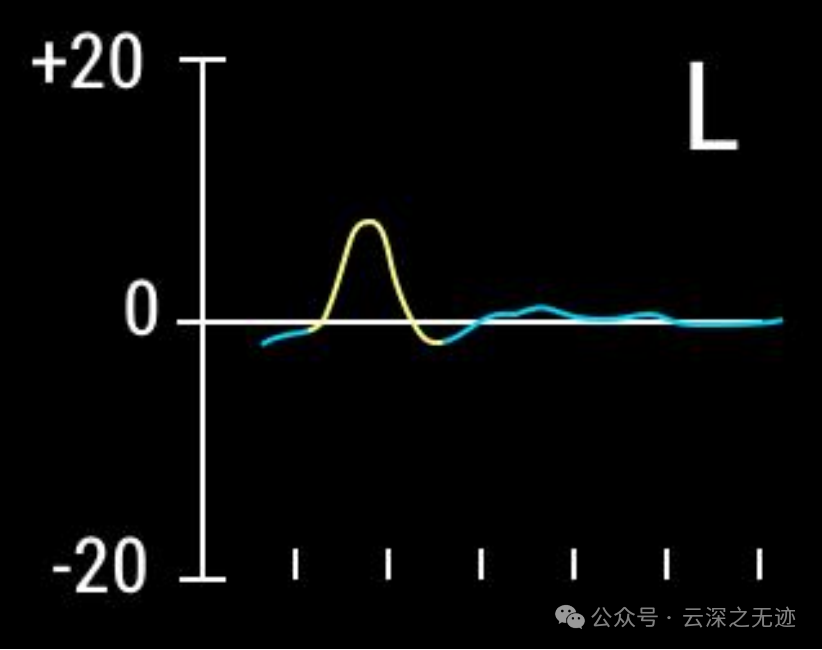

然后按照肌肉来看，这个单位是uV

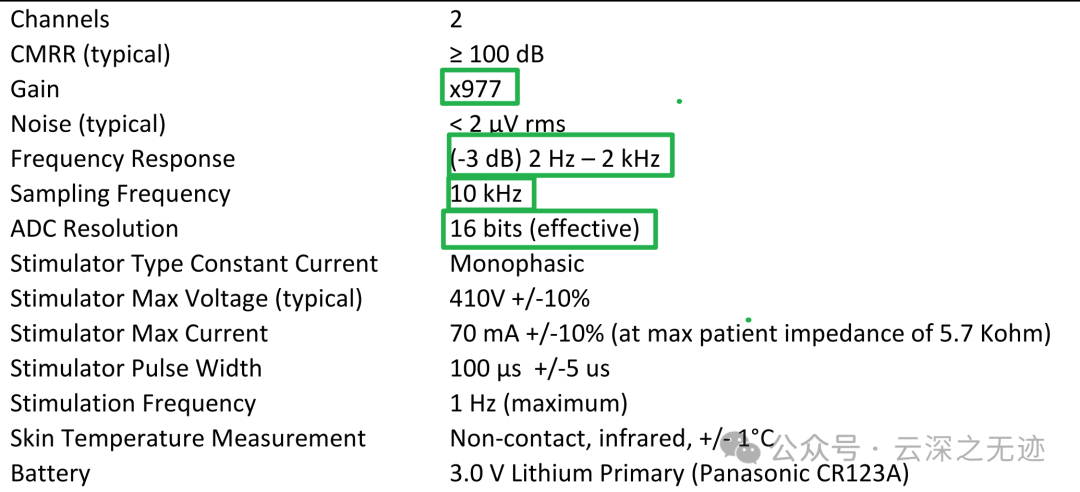

这个好哇，放大倍数应该是2级，频率响应倒是不算很宽，这个采样频率，也就是1kHz的信号是感兴趣的。16位的有效，应该是18位的ADC，这个电流不小了，70mA了。

刺激器小脉冲宽度：100μS刺激频率：1Hz（最大）这个东西给我一个样品测量一下就可以逆向了。

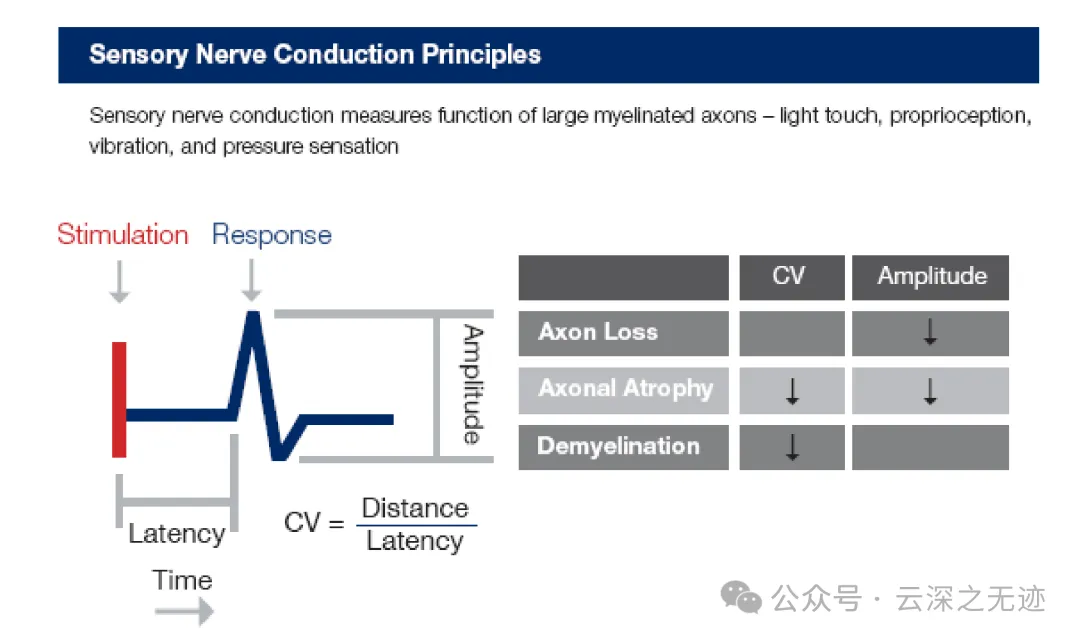

后面给了一个原理图

感觉神经传导的基本原理（Sensory Nerve Conduction Principles）。反正就是一个电流刺激，然后计算下面的电压情况，这段距离我们的是知道的，不算很难。

图中要素：

• 刺激（Stimulation）：通过外部电刺激（红色部分）激活感觉神经。
• 响应（Response）：神经信号到达目标后，产生一个响应波形。
• 潜伏期（Latency）：从刺激到响应的时间间隔，反映神经信号传递的速度。
• 振幅（Amplitude）：响应信号的峰值高度，代表神经纤维的活性（更多活跃的纤维会产生更高的振幅）。

距离

• Distance：神经传导的距离（刺激点到记录点的距离）。
• Latency：信号的潜伏期。

好的，如果大家有好玩的东西请告诉我，有想逆向的东西给我也行。
