基于STP文件的智能比对系统技术介绍

在机械制造、质量控制等领域，设计图纸与实物之间的精确对比是保证产品质量的关键。传统的比对方式依赖人工操作，既费时又容易出错，因此亟需一种自动化、智能化的解决方案。基于STP文件的智能比对系统通过集成多项技术，自动化地完成图纸与实物之间的比对，为用户提供精准、高效的工作支持。本文将详细介绍该系统的核心技术和功能。

系统架构

该智能比对系统基于大模型技术，采用分布式架构，能够支持大规模的模型上传、处理和比对任务。系统包括前端Web界面、后端处理服务器、图像数据库和深度学习模型模块，形成完整的数据流和工作流。

1. 前端Web界面：用户通过浏览器上传STP文件和实物照片，浏览和操作3D模型，查看比对结果。

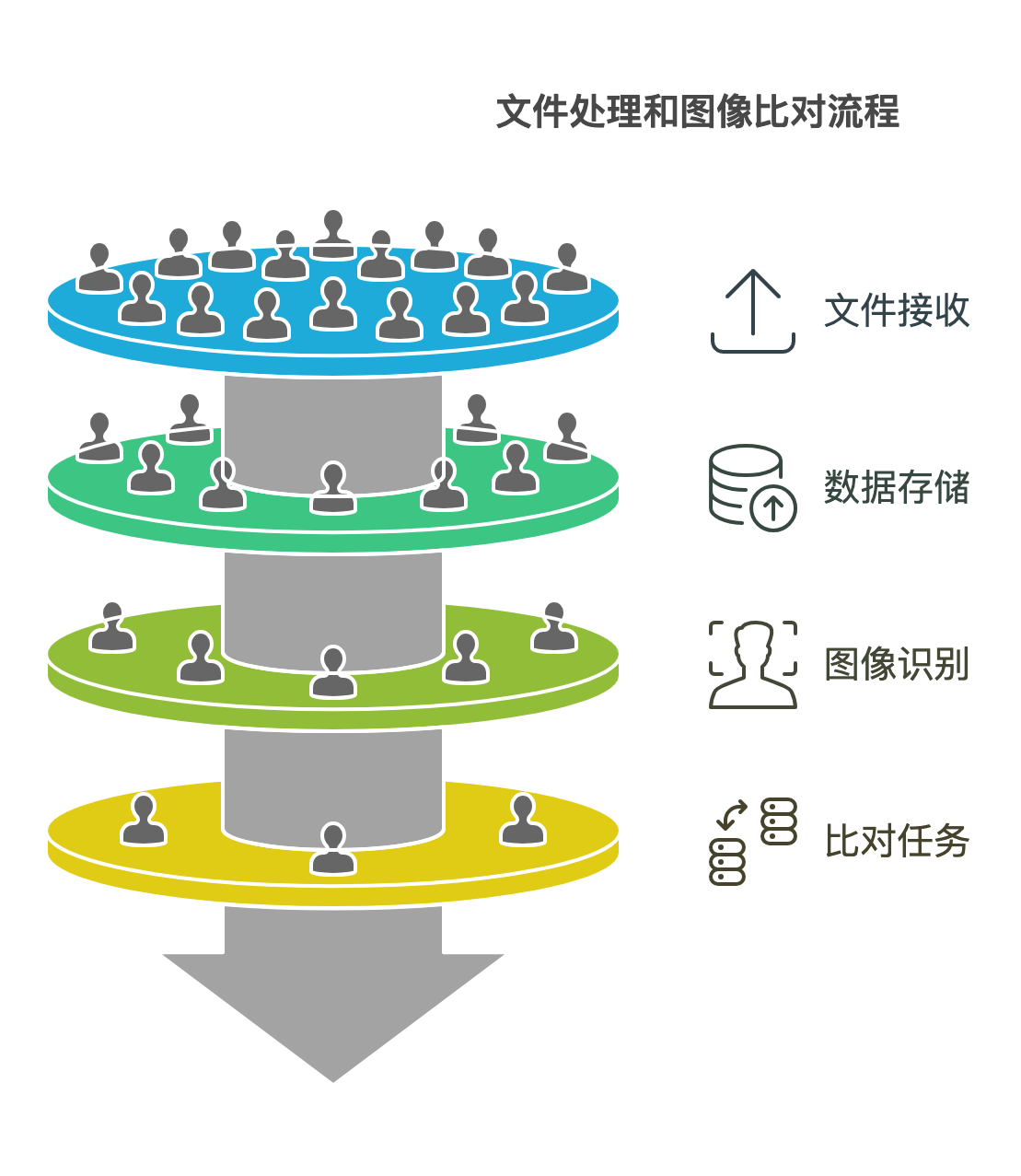

2. 后端处理服务器：负责接收文件、执行比对任务、调用深度学习模型进行图像识别和分析。
3. 图像数据库：存储STP文件生成的多视图图片和上传的实物照片，为比对过程提供数据支持。
4. 深度学习模型模块：应用卷积神经网络（CNN）等图像识别技术进行图像匹配与偏差分析，输出比对结果。

核心技术

1. STP文件的3D模型处理与可视化

STP（STEP）文件是常见的三维模型交换格式，广泛应用于CAD软件中。系统能够解析STP文件并提取其中的三维几何信息。通过Web前端的3D渲染技术，系统能够将STP文件中的模型展现为可交互的三维图形，支持旋转、缩放、平移等操作，使用户能够直观地查看设计图纸的各个细节。

技术实现上，前端采用WebGL或Three.js等技术实现三维模型的实时渲染和交互操作，确保用户体验的流畅与高效。

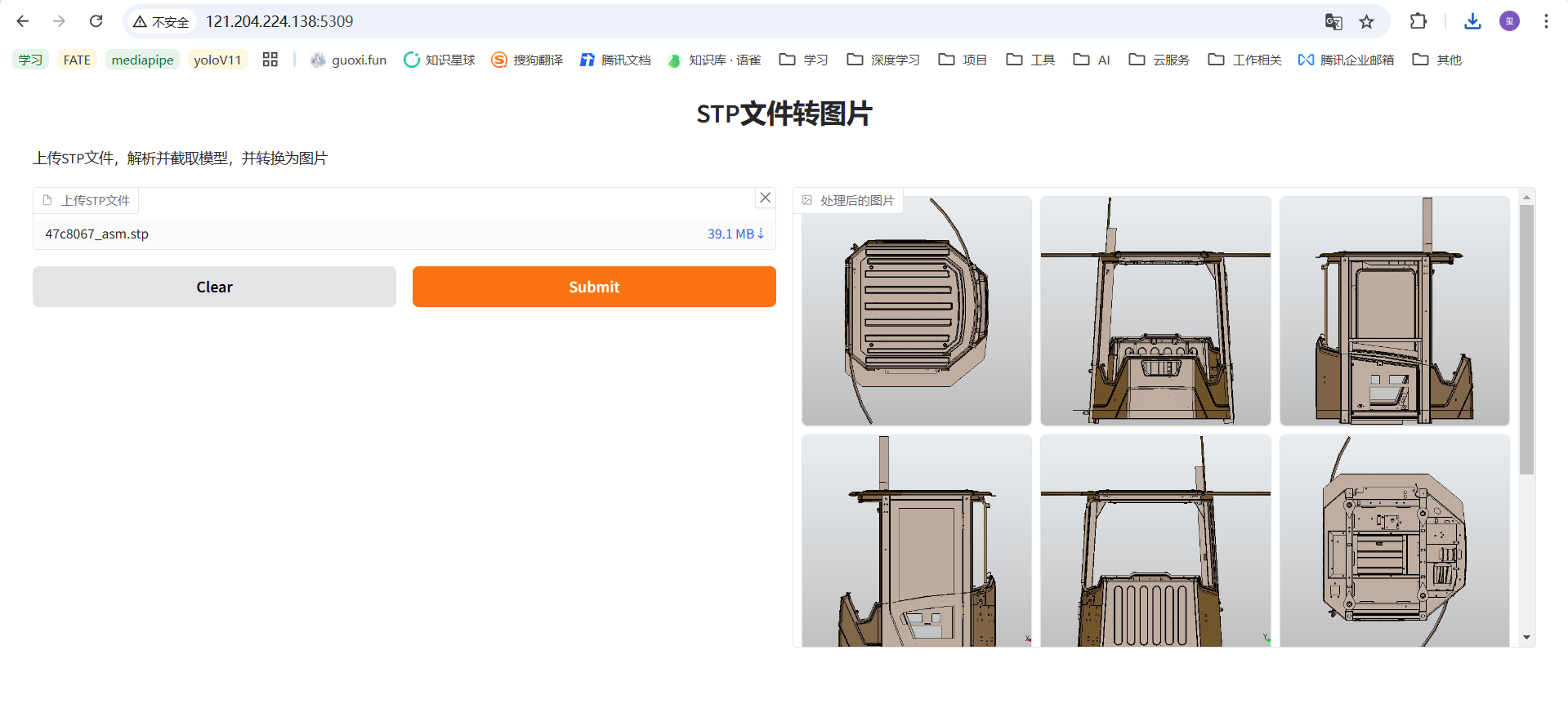

2. 自动生成多视角JPEG图片

为了便于比对和后续检索，系统能够从STP文件中自动生成多个视角的JPEG图片。该过程利用图形学技术，将三维模型渲染成二维图片，通常在不同的方向和角度上进行拍摄。用户可以根据需求自定义生成的视图数量和角度，默认情况下系统会生成8个常见视角。

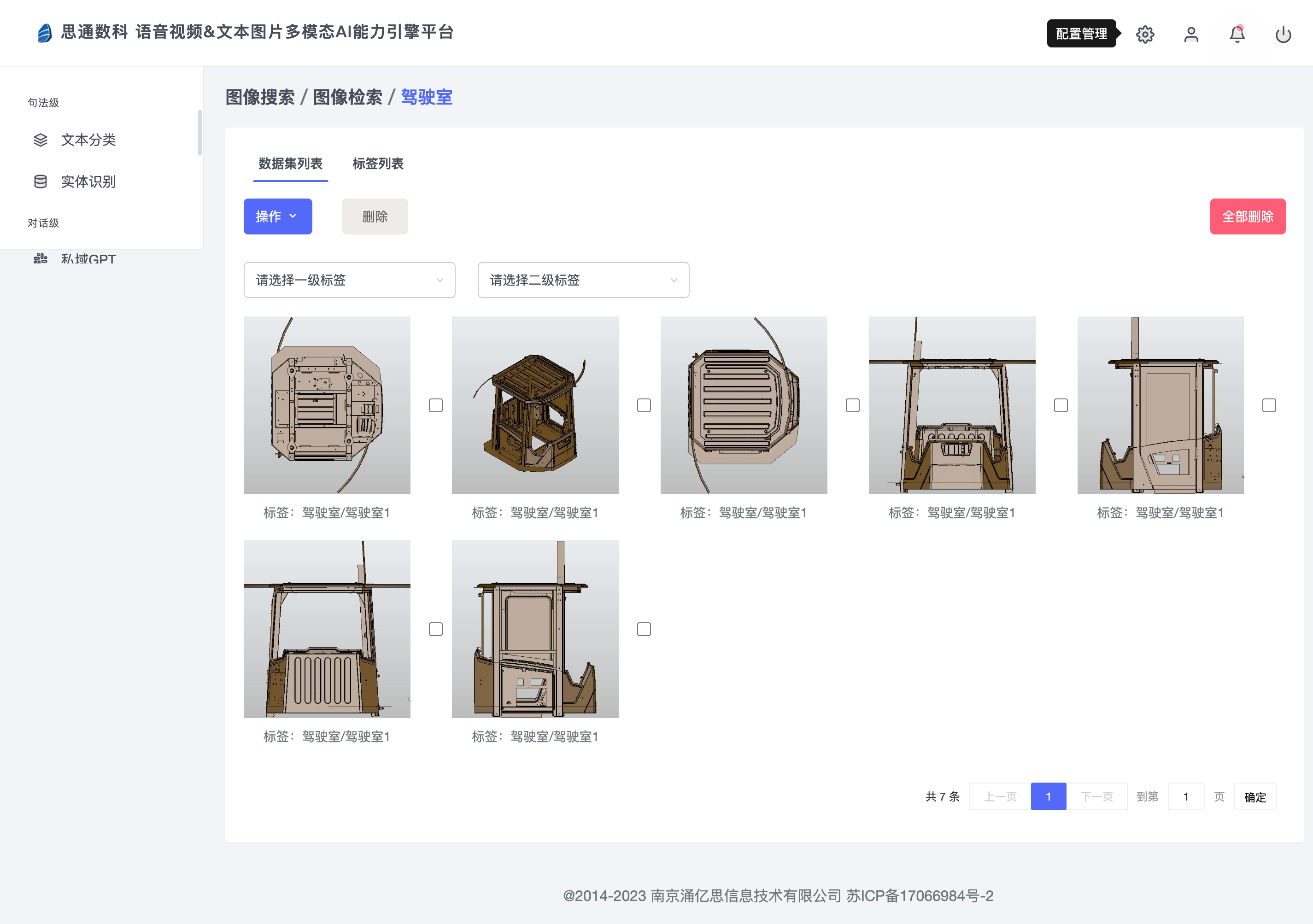

这些视图图像被自动保存并上传到图像数据库，作为比对的基础数据，后续的比对工作将依赖这些图片与上传的实物照片进行匹配。

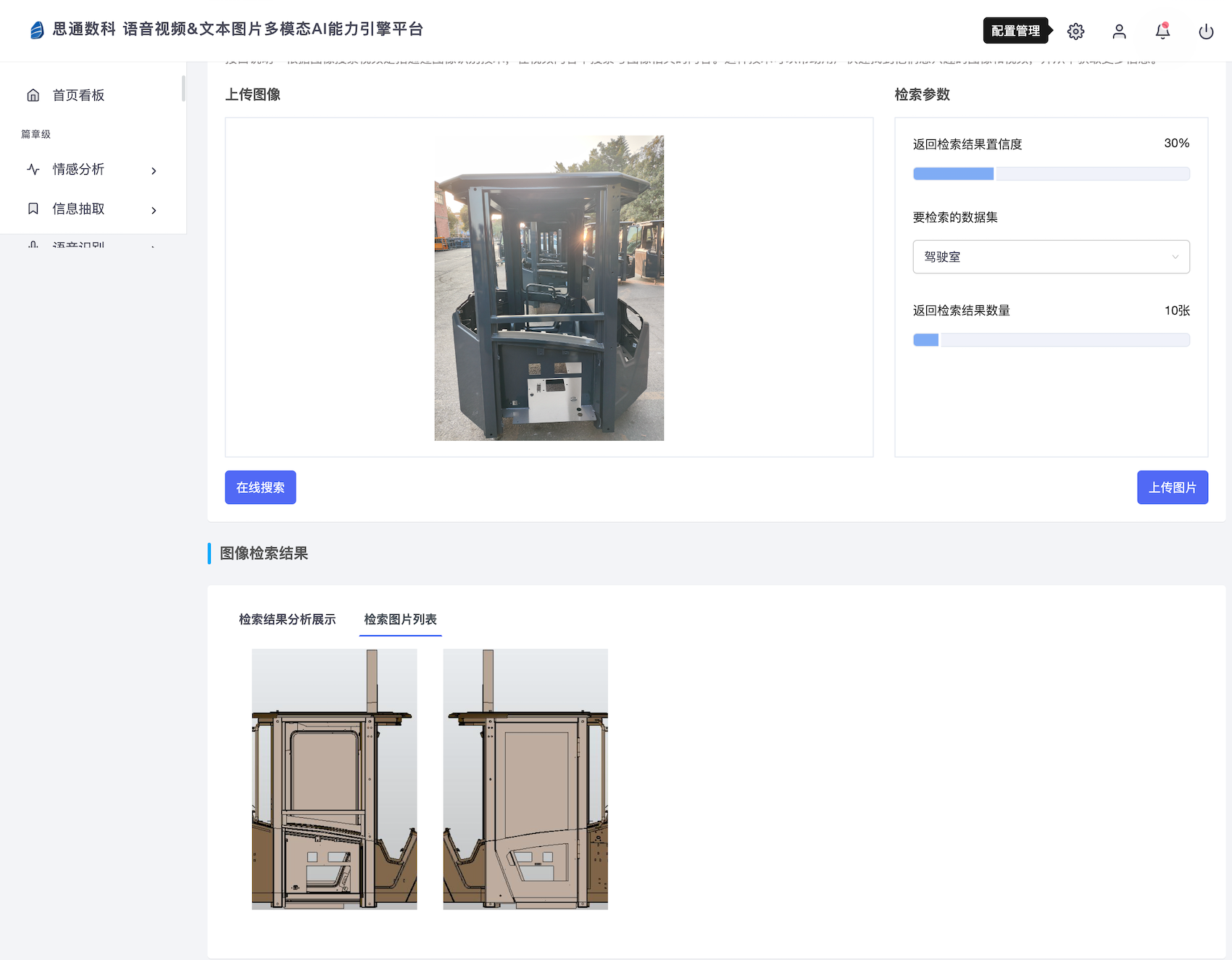

3. 实物照片与设计图纸的智能匹配

用户上传的实物照片会被系统中的图像识别模块处理。系统使用卷积神经网络（CNN）等深度学习技术对上传的图片进行分析，提取出特征点和关键形状信息，然后与STP文件生成的多视图图片进行比对。

比对的过程包含以下几个步骤：

• 特征提取：通过图像处理算法，提取实物照片和STP模型图片中的特征点，如边缘、角点等。
• 特征匹配：利用特征匹配算法（如SIFT、SURF等）将实物照片中的特征与多视角图片中的特征进行匹配，计算出最佳匹配区域。
• 匹配优化：通过图像配准技术，优化匹配过程，确保匹配结果更加精准，减少误差。

4. 偏差检测与差异分析

系统通过深度学习模型，进一步对比设计图纸与实物照片，检测它们之间的差异。该过程基于图像差异分析，通过以下技术实现：

• 图像分割与区域对齐：对比实物与图纸时，首先对图像进行分割，识别出各个部件的边界和形状，并进行区域对齐，确保图纸与实物在同一参考框架下对齐。
• 偏差标注：系统自动识别出设计图纸与实物之间的偏差，并在图像上标注出不同之处。偏差可以是几何形状的差异，也可以是尺寸上的误差。通过差异分析，系统能够标出偏差的具体位置，并计算出误差值，帮助用户快速定位问题。

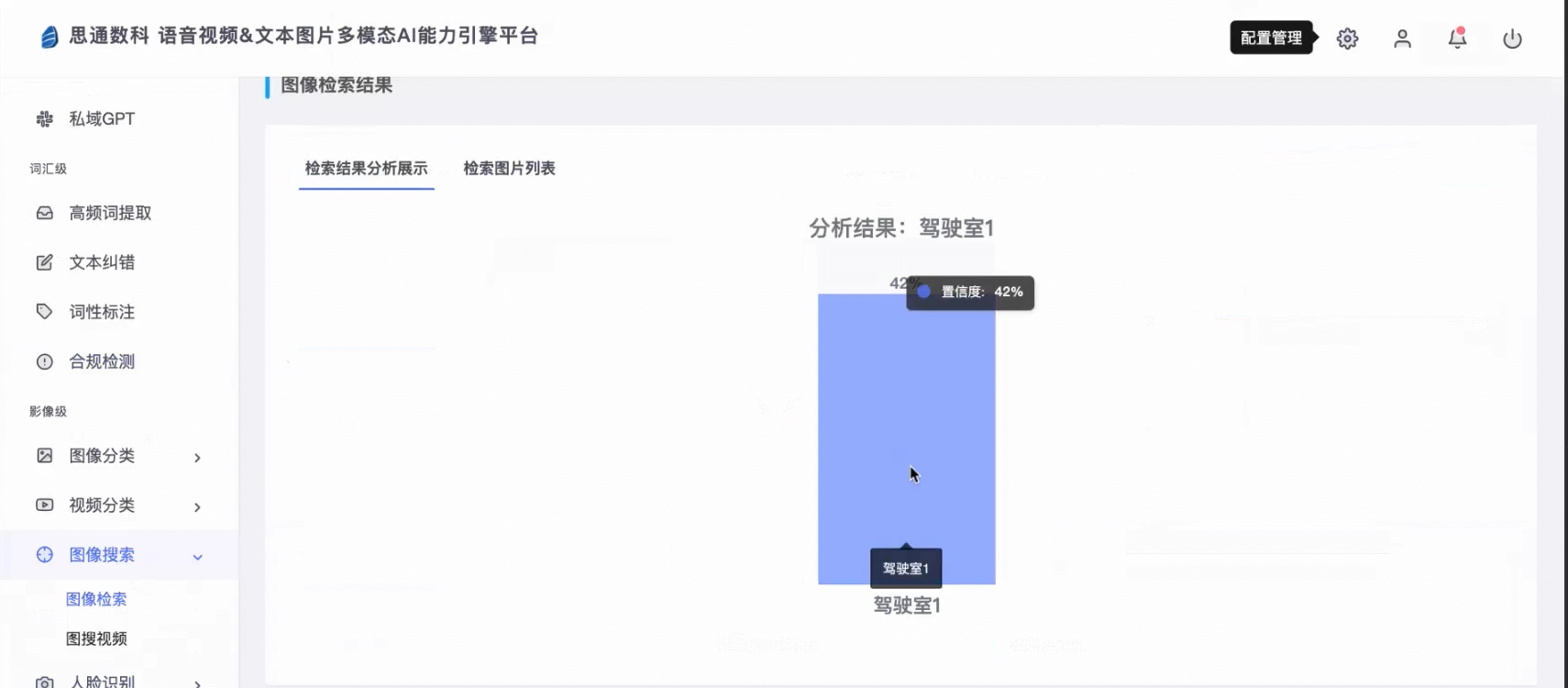

5. 比对结果的呈现与分析

比对结果将以直观的方式呈现给用户。系统在图像上标注出偏差部分，并提供详细的误差分析报告，报告中包括误差的大小、位置及其可能的影响。用户可以通过Web界面查看比对结果，了解实物与设计之间的具体差异。

此外，系统还可以根据比对结果生成日志报告，记录下每次比对的详细信息，包括上传的STP文件、实物照片、生成的多视角图像以及比对的误差分析，便于用户追溯和分析。

技术优势与应用

1. 自动化比对：系统自动完成STP文件和实物照片的比对工作，大大提高了比对效率，减少了人工操作和人为错误。
2. 高精度匹配：通过深度学习和图像识别技术，系统能够精准地识别和标注图纸与实物之间的差异，确保比对结果的高精度。
3. 高效的图像处理能力：采用先进的图像处理和图像识别技术，系统能够处理复杂的三维模型和高质量的实物照片，支持大规模的数据处理。
4. 多角度视图支持：多视角图像生成技术使得复杂部件的比对更具全面性，避免了单一视角可能遗漏的差异。

该系统可以广泛应用于机械制造、质量检测、设备维修、设计验证等领域，提升了各环节的工作效率与精确度。通过自动化的比对与分析流程，用户能够在更短的时间内识别和解决设计与生产中的问题，确保产品质量和生产效率。
