前言

工欲善其事必先利其器，在数学建模竞赛和研究中,选择合适的软件工具对提高建模效率和结果呈现质量至关重要。本文将系统地介绍数学建模中常用的核心软件工具,帮助建模爱好者和参赛者构建一个完整的软件工具链。简单介绍一下我自己：博主专注建模五年，参与过大大小小数十来次数学建模，理解各类模型原理以及每种模型的建模流程和各类题目分析方法。

作为建模工作的基础支撑,合适的软件不仅能够帮助我们更高效地处理数据、构建模型、验证结果,还能让整个建模过程更加规范化和科学化。然而,面对众多的软件选择,很多初学者往往会感到困惑:究竟应该掌握哪些软件?不同软件之间该如何协同?本文将围绕这些关键问题,为大家提供一份详实的软件准备指南。

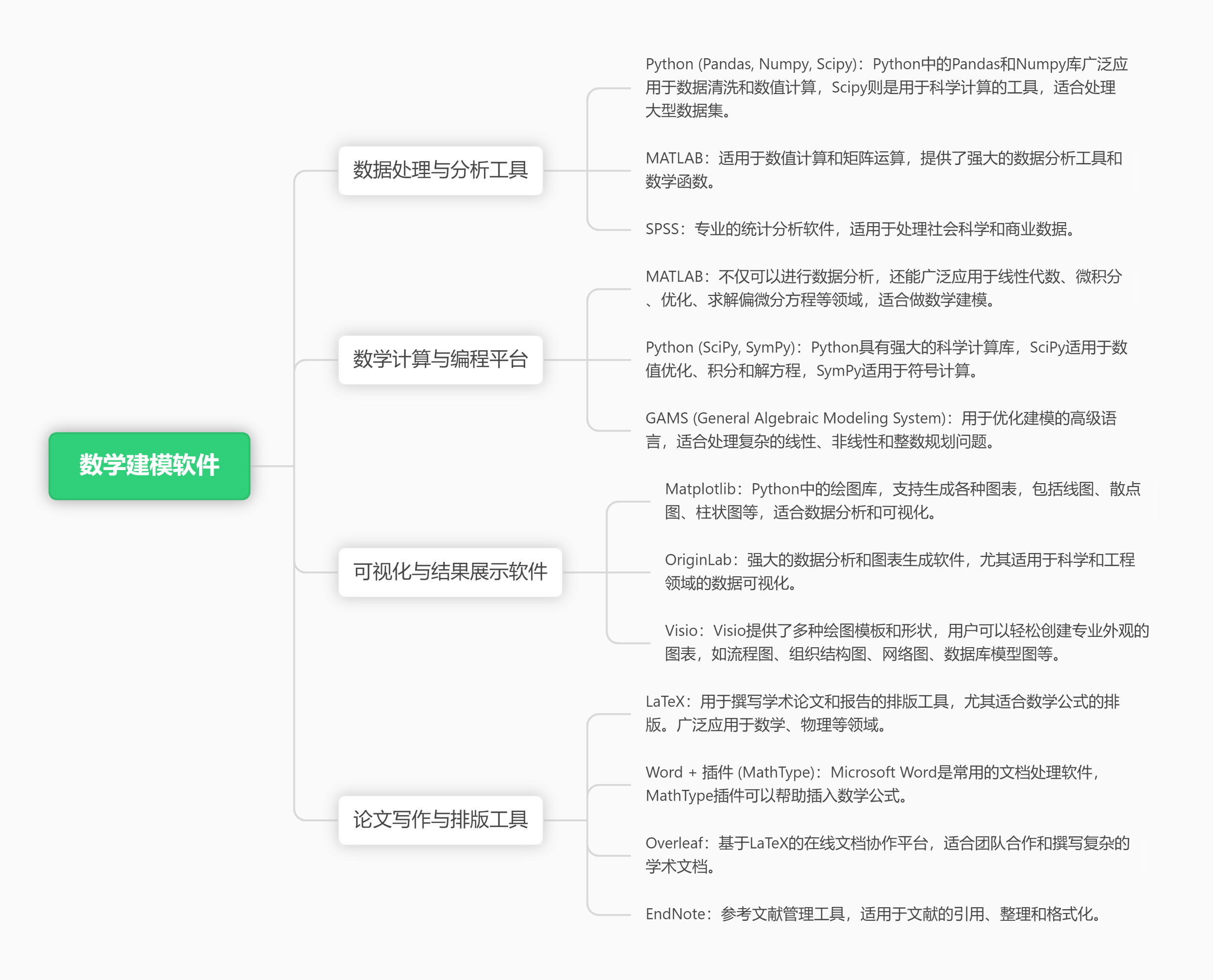

我们将从以下几个维度出发,全面解析数学建模中的软件应用:

数据处理与分析工具
数学计算与编程平台
可视化与结果展示软件
论文写作与排版工具

通过系统地了解这些软件工具的特点和应用场景,读者将能够根据自身需求,搭建起一套高效的建模软件环境。本篇文章提到的所有工具软件都可以本人公众号"数学建模岛"上面免费获取下载。

数据处理与分析工具

1.Anaconda (Pandas, Numpy, Scipy)

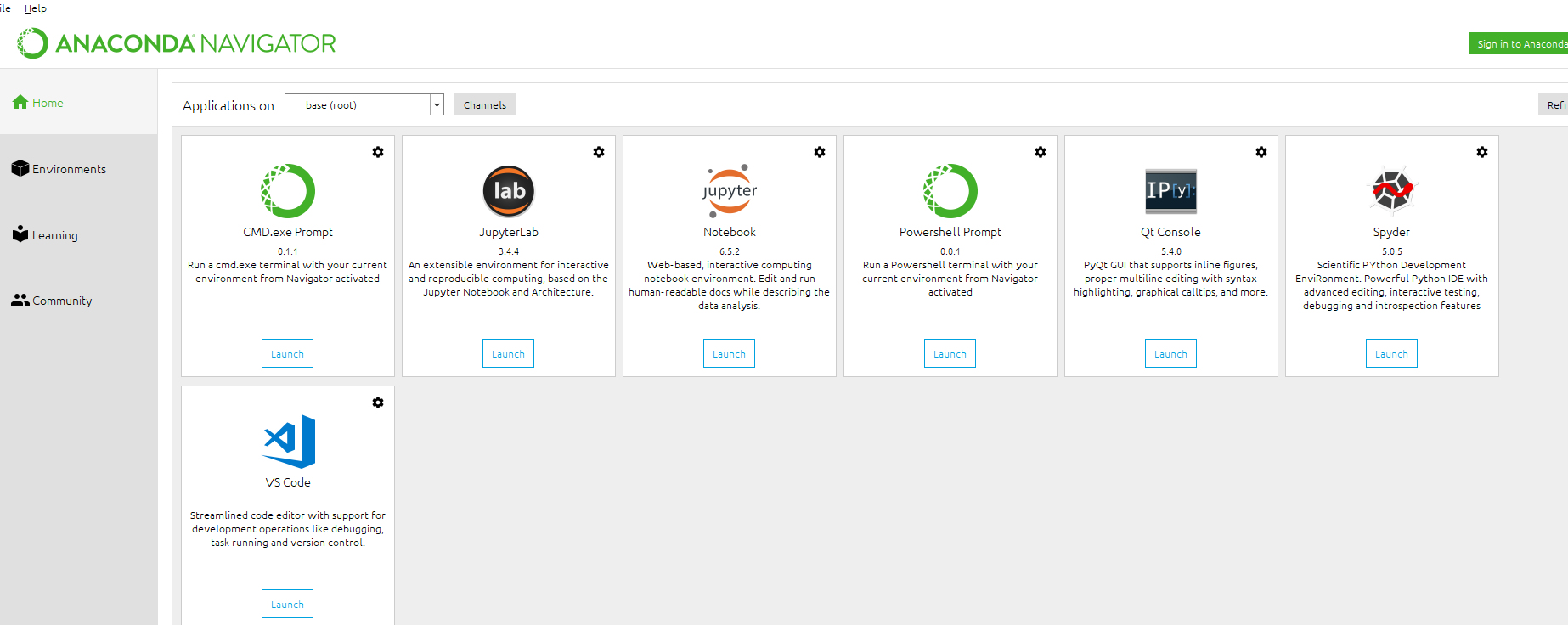

Anaconda 是一个针对数据科学、机器学习、数学建模和科学计算的开源平台，提供了完整的 Python 和 R 数据处理环境。它集成了大量的工具和库，适合初学者和专业人士快速上手数据分析与建模工作。

Anaconda 的建模核心功能：

集成环境管理

自带环境管理工具（Conda），可以轻松创建、管理和切换不同的 Python 环境，避免库版本冲突问题。
支持多种语言（如 Python、R），适合多学科需求。

预装常用库

Anaconda 自带了 100 多个科学计算和数据分析库，如 Pandas、Numpy、Scipy、Matplotlib、Scikit-learn、TensorFlow 等。
减少了用户手动安装的麻烦，适合快速构建建模环境。

可视化支持

集成多种可视化工具和库（如 Matplotlib、Seaborn、Plotly），支持生成丰富的图表，便于展示建模结果。

内置 Jupyter Notebook

提供了 Jupyter Notebook 和 JupyterLab 的支持，这些工具是交互式数据分析和建模的首选，方便编写代码、记录过程、可视化结果。
能够结合 Markdown 文本和代码块，适合撰写和分享建模报告。

本人很多建模都是使用的Jupyter Notebook，数据预处理和数据可视都十分方便：

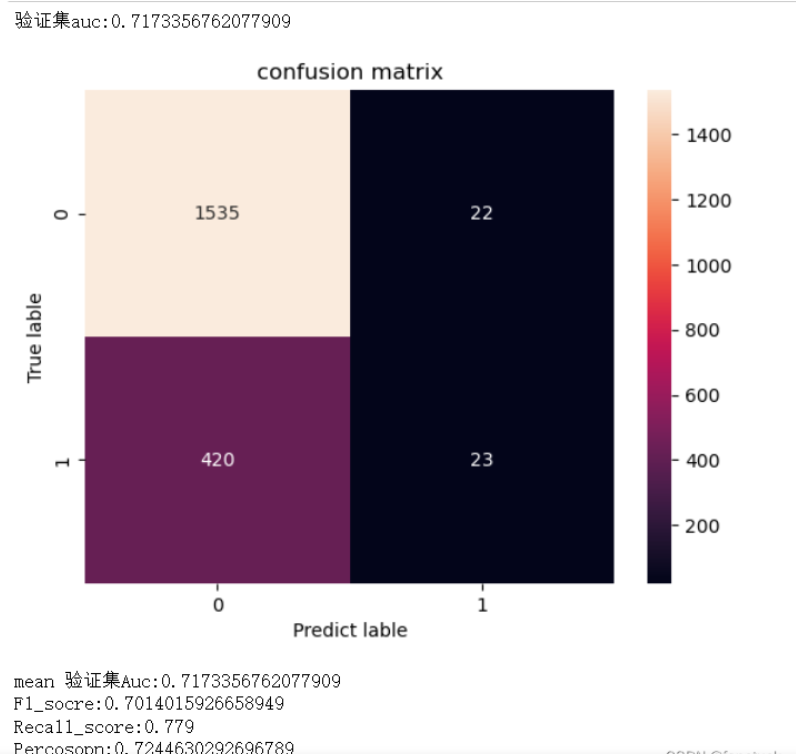

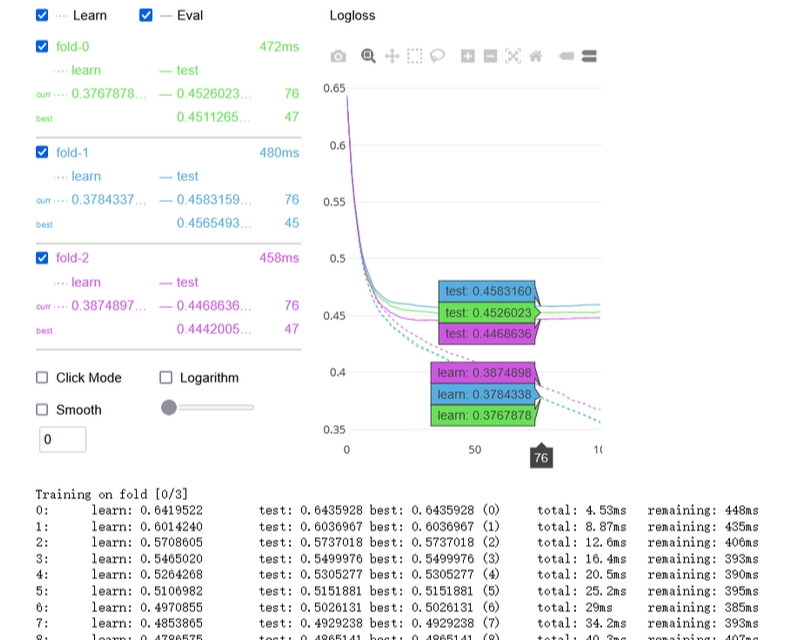

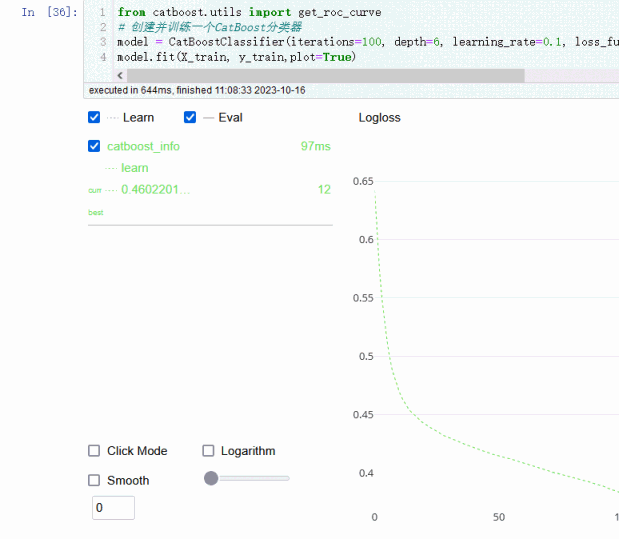

以CatBoost算法模型实现贷款违约预测该项目，可以使用Anaconda和Jupyter Notebook完成全流程建模：

2.MATLAB

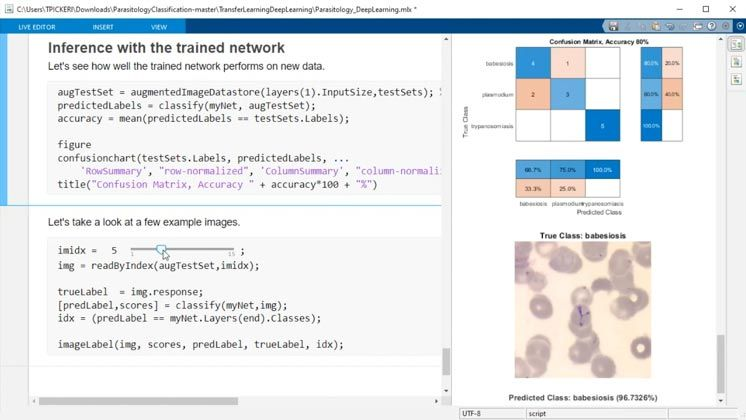

老生常谈的MATLAB想必大家想要参与建模的同学都略有耳闻，MATLAB 的核心设计围绕矩阵操作展开。所有数据都可以看作矩阵形式，提供了高度优化的矩阵计算能力。

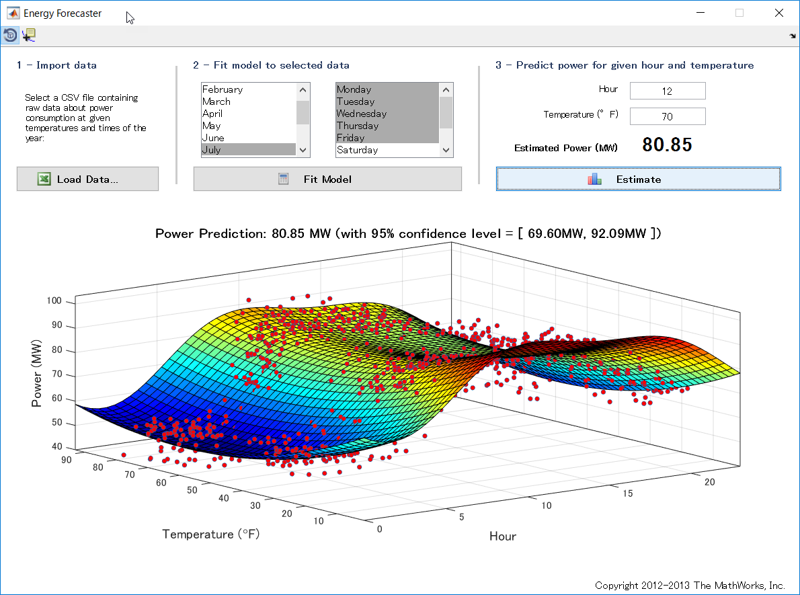

MATLAB 提供了多种数据可视化工具，包括二维图、三维图、热图、散点图等。可交互式地修改图表参数，如颜色、标注、线型，使图形更加清晰美观。

而且MATLAB 拥有多个专业工具箱，覆盖了信号处理、控制系统、优化、机器学习、图像处理等领域：

Optimization Toolbox：优化问题建模与求解。

Statistics and Machine Learning Toolbox：数据分析、统计建模、机器学习。

Signal Processing Toolbox：信号处理与滤波。

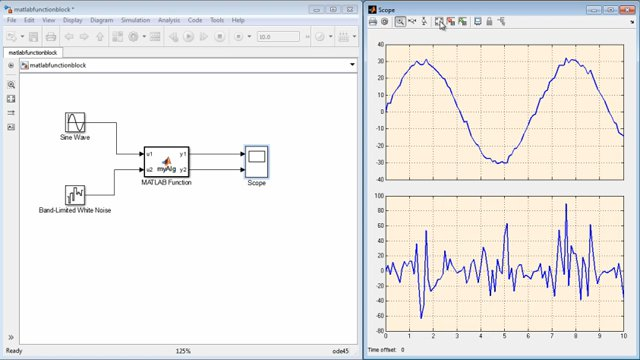

Simulink：动态系统建模和仿真。

MATLAB 的典型功能示例

1.矩阵计算

A = [1 2; 3 4];
B = [5 6; 7 8];
C = A * B; % 矩阵乘法

2.数据可视化

x = 0:0.1:10;
y = sin(x);
plot(x, y);
title('Sine Function');
xlabel('x');
ylabel('sin(x)');

3.求解优化问题

f = @(x) x(1)^2 + x(2)^2; % 目标函数
x0 = [1, 2]; % 初始值
x = fminunc(f, x0); % 无约束优化求解

4.微分方程求解

dydt = @(t, y) -2 * y; % dy/dt = -2y
[t, y] = ode45(dydt, [0 5], 1); % 初值为 1，求解 0 到 5 时间段的解
plot(t, y);

无论是处理数据、构建模型，还是展示结果，MATLAB 都能提供全方位的支持，是建模工作中的得力助手。

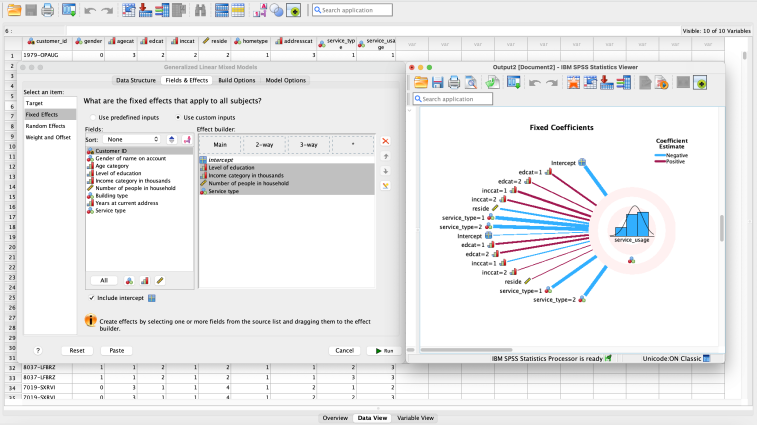

3.SPSS

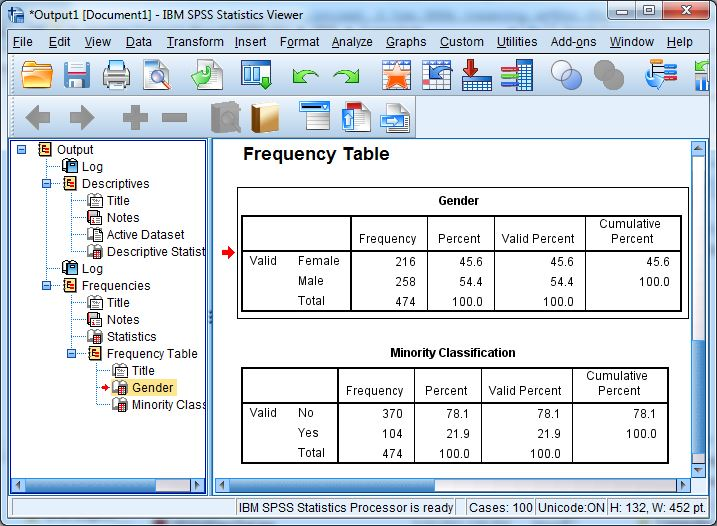

SPSS 是由 IBM 开发的统计分析软件，广泛应用于社会科学、市场研究、健康研究、教育和其他领域的统计分析。它提供了一套强大的工具，用于数据管理、分析和可视化，帮助用户从大量数据中提取有用的信息。SPSS 以其简单的图形用户界面（GUI）和强大的统计分析功能，成为学术界、商业分析和市场研究中的一个标准工具。

SPSS 提供了直观的图形界面，用户无需编写复杂的代码即可进行数据分析。可以通过菜单、对话框和拖放操作轻松进行数据输入、处理、分析和可视化。支持多种数据格式的输入，包括 Excel、CSV、文本文件、SQL 数据库等。允许对变量进行重新编码，合并数据集或创建新的派生变量。可以方便地处理缺失值、重复值，进行数据转换、归类和筛选。

丰富的统计分析功能

描述性统计：提供基本的统计描述，如均值、标准差、频率、百分比等。
推断统计：支持 t 检验、方差分析（ANOVA）、卡方检验、相关分析等。
回归分析：包括线性回归、逻辑回归、多元回归等，用于建立预测模型。
因子分析和聚类分析：适用于探索性数据分析，帮助识别数据中的潜在结构。
非参数检验：对于不满足正态分布的样本，SPSS 提供了非参数统计方法（如 Mann-Whitney U 检验、Kruskal-Wallis 检验等）。

高级统计分析

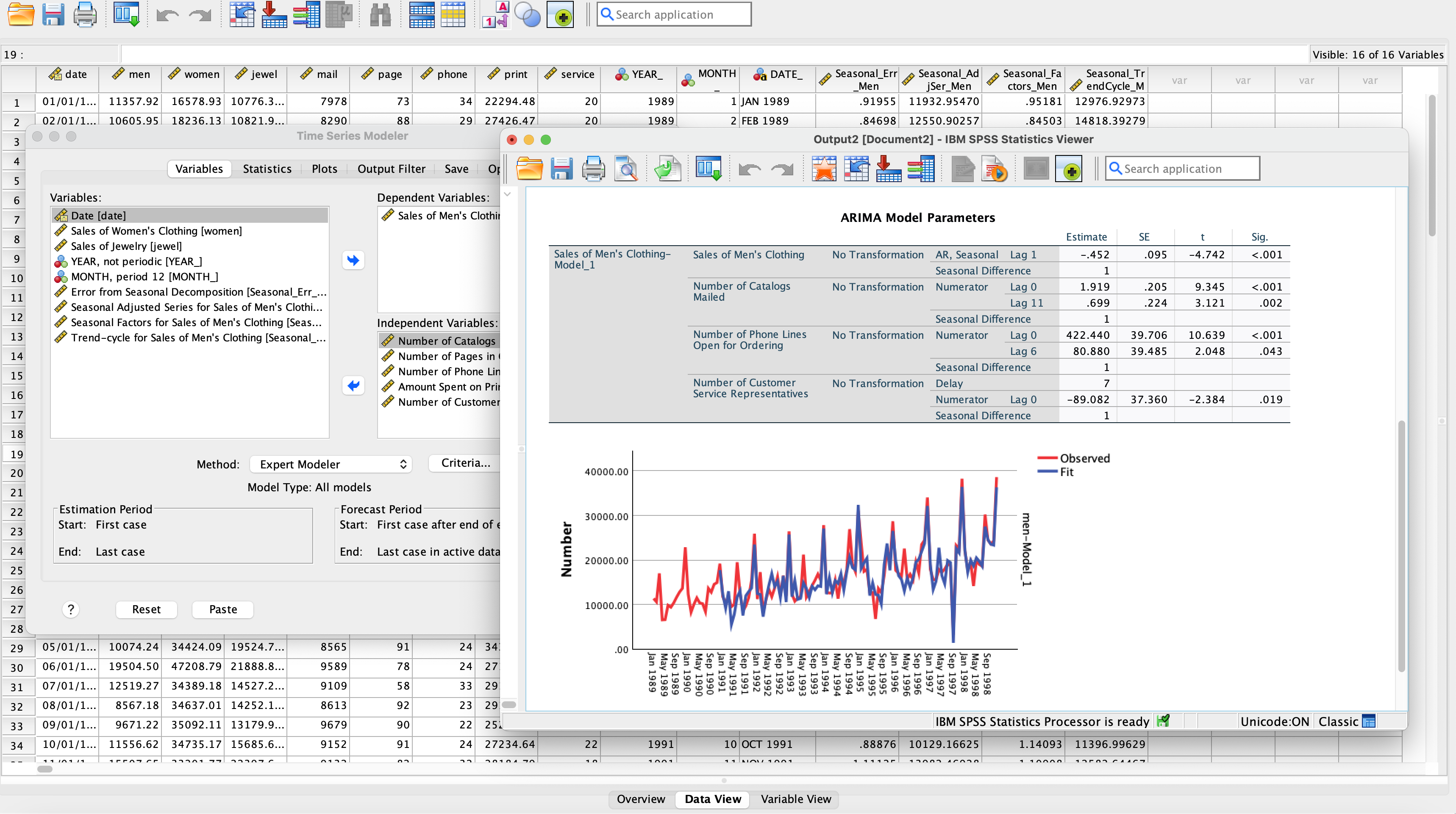

时间序列分析：支持趋势分析、季节性分析、ARIMA 模型等。
多元统计分析：如主成分分析（PCA）、判别分析、聚类分析等。
生存分析：用于分析生存时间和事件发生的概率。
加权回归分析：适用于处理具有不同权重的数据集。

尽管它的价格较高且灵活性有限，但对于那些需要高效、专业化分析和报告生成功能的用户来说，SPSS 仍然是一个非常有效的工具。

可视化与结果展示软件

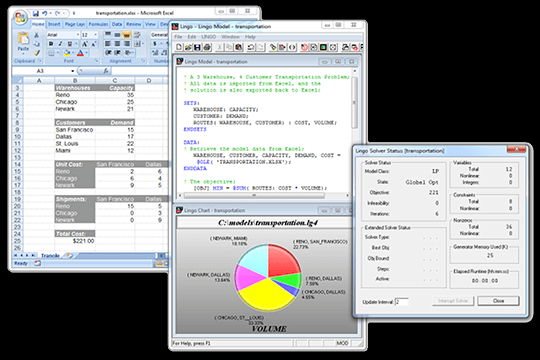

1.LINGO

LINGO 是一种优化建模和求解软件，广泛应用于数学建模、运筹学、供应链管理、生产调度、投资组合优化、网络优化等领域。LINGO 提供了一个易于使用的建模语言，可以帮助用户描述并求解线性、非线性、整数和混合整数优化问题。

LINGO 由 LINDO Systems 开发，除了其强大的建模语言，还内置了多种求解器，适用于不同类型的优化问题。它特别适合需要进行数学优化建模的场景，如线性规划（LP）、整数规划（IP）、非线性规划（NLP）、动态规划等。

LINGO 内置了多种优化求解器，支持：

线性规划 (LP)：优化线性目标函数，约束条件为线性方程或不等式。
整数规划 (IP)：用于求解整数约束的优化问题。
混合整数规划 (MIP)：结合了线性约束和整数约束的优化问题。
非线性规划 (NLP)：用于求解包含非线性目标函数和约束的优化问题。
二次规划 (QP)：适用于目标函数为二次函数的优化问题。
动态规划：用于解决多阶段决策问题。

每种求解器都能够高效处理各种优化问题，根据问题的特点自动选择合适的求解方法。对于初学者而言，虽然 LINGO 提供了直观的界面，但理解优化建模的数学理论和灵活使用 LINGO 的高级功能仍然需要一定的学习和实践。

在许多实际问题中，决策变量是整数或二进制变量（例如，是否选择某个设施、是否开设某个服务等）。LINGO 在整数规划（IP）和混合整数规划（MIP）上的支持非常强大。如工厂的设施选址问题，调度问题，员工排班问题等都可以通过 LINGO 的整数规划模型来求解。

2.Matplotlib

Matplotlib 是一个广泛使用的 Python 绘图库，专门用于生成各种类型的静态、动态和交互式图形。它可以帮助用户将复杂的数据转换为易于理解和分析的可视化图表，是数据科学、工程、金融分析以及学术研究等领域中必不可少的工具。

Matplotlib 以其灵活性、扩展性和强大的功能，成为了数据可视化的标准工具之一。它不仅支持基础的二维图形绘制，还能创建复杂的三维图形和交互式图表。它能够帮助用户将抽象的数学模型和复杂的数据分析结果转化为直观、清晰的图表，便于分析和决策。这里推荐可以运行代码试试看效果：

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from pylab import mpl
from IPython.core.interactiveshell import InteractiveShell
InteractiveShell.ast_node_interactivity = "all"

plt.rcParams['font.sans-serif']=['Microsoft YaHei'] # 使用微软雅黑的字体
plt.style.use('ggplot')
#mpl.rcParams['font.sans-serif'] = ['FangSong'] # 指定默认字体
mpl.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题

data_text = """
日期 小雨 中雨 大雨 阴天 多云 晴朗 湿度 风级 降水量 体感温度 节假日波动系数 突发事件 客流量
星期一 1 0 0 1 0 0 0.915 5 12.65 24.5 1 0 40568
星期二 1 0 0 0 1 0 0.795 5.5 0.15 27.5 1 0 35721
星期三 0 0 0 1 1 0 0.755 6.5 0 28.5 1 0 37233
星期四 0 0 0 0 1 0 0.75 6.5 0 30 1 0 37116
星期五 0 0 0 0 1 0 0.7 5 0 31.5 1 0 43741
星期六 0 0 0 0 1 0 0.625 3.5 0 31 1 0 46057
星期日 0 0 0 0 1 0 0.56 4 0 32 1 0 53011
"""

# Process the data into a list of lists (each sublist is a row)
data_lines = data_text.strip().split('\n')
headers = data_lines[0].split()
rows = [line.split() for line in data_lines[1:]]

# Convert the list of lists into a DataFrame, making sure to convert numerical values
df = pd.DataFrame(rows, columns=headers)
df

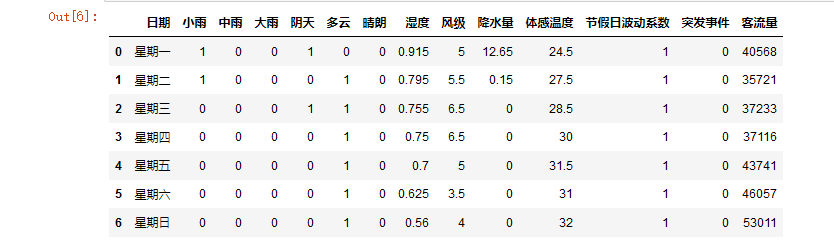

以上为样例数据：

plt.rcParams['font.family'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

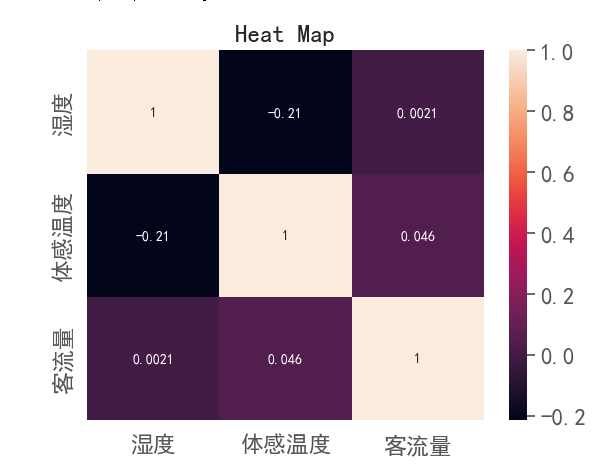

sns.heatmap(rho, annot=True)
plt.title('Heat Map', fontsize=18)

df_flow_7=df_flow[df_flow['日期']=='星期日'].iloc[:7,:]
df_flow_7.rename(columns={'客流量':'星期日客流量'},inplace=True)
df_flow_6=df_flow[df_flow['日期']=='星期六'].iloc[:7,:]
df_flow_6.rename(columns={'客流量':'星期六客流量'},inplace=True)
df_compare=pd.concat([columns_convert_df(df_flow_7['星期日客流量']),columns_convert_df(df_flow_6['星期六客流量'])],axis=1)

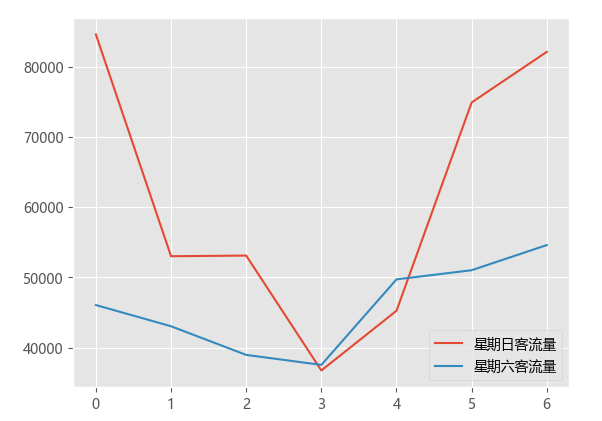

df_compare.plot()

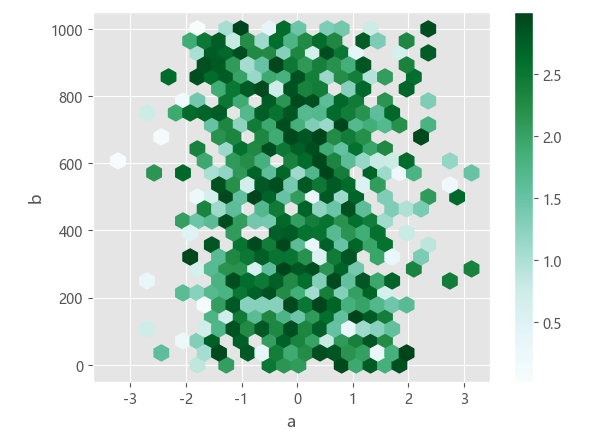

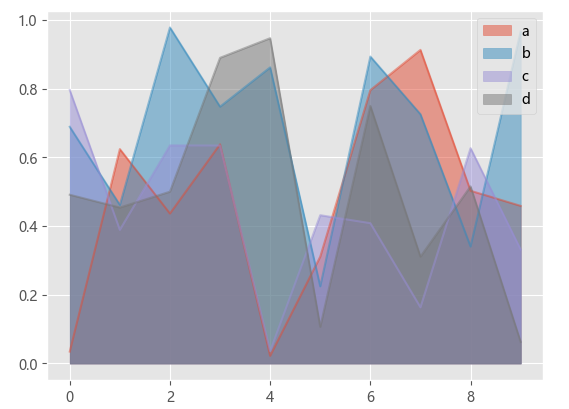

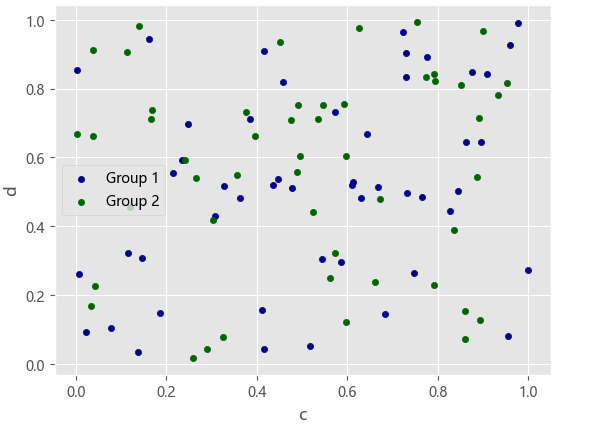

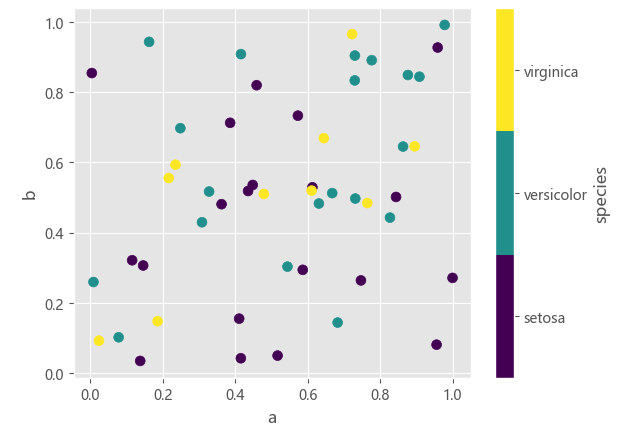

另外还有多种可视化图表：

Matplotlib 是 Python 数据可视化的核心工具之一，提供了丰富的图表类型、强大的自定义功能、交互式绘图支持以及与其他科学计算库的兼容性。无论是在数学建模、数据分析、科学研究还是工程应用中，Matplotlib 都能帮助用户有效地将复杂的数据转换为直观、易于理解的图表，是数据科学家和工程师必备的可视化工具。

3.Visio

Microsoft Visio 是一款由微软公司开发的图表绘制和流程图制作软件，广泛应用于业务流程建模、系统架构设计、组织结构图、网络图、流程图和工程图等领域。Visio 允许用户通过图形化方式表示复杂的工作流、系统设计和业务流程，使得信息的传达更加直观清晰。

Visio 提供了大量的预设模板、形状和连接线，用户可以根据需求快速构建专业级的图表，并且支持与其他 Microsoft Office 产品（如 Word、Excel 和 PowerPoint）的无缝集成。

流程图与组织结构图：Visio 提供了广泛的模板和形状库，支持绘制流程图、业务流程图、组织结构图、网络架构图等。

工程图和建筑图：可以绘制电气图、机械图、建筑平面图等，广泛应用于工程设计领域。

网络图和系统架构图：支持构建企业网络、IT 系统架构、数据流图等。

UML 和 BPMN 图：Visio 提供了 UML（统一建模语言）和 BPMN（业务流程建模符号）图形符号，用于软件开发和业务流程建模。

在数学建模中，特别是在研究和分析业务流程时，Visio 提供的 BPMN 图表可以帮助用户准确地描述业务流程，优化操作步骤。

论文写作与排版工具

ctex

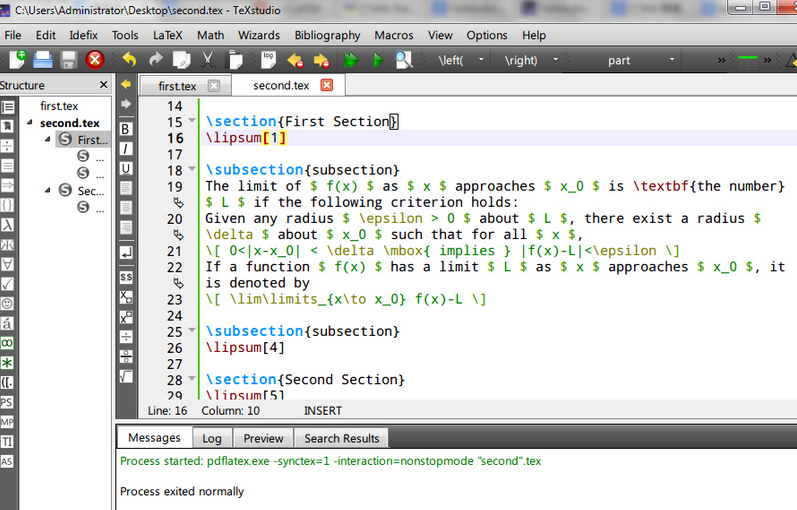

CTeX 是一个基于 LaTeX 的中文排版系统，专门为中文用户提供支持。它是一个高质量的学术论文写作和排版工具，广泛应用于科研工作、学术出版和技术文档编写等领域。CTeX 为用户提供了一个适合中文排版的环境，并支持 LaTeX 系统的强大功能，如复杂的公式排版、图表插入、参考文献管理等。

CTeX 结合了 LaTeX 强大的排版功能与中文处理的特点，尤其在学术论文、技术文档、教材和书籍的排版中表现优异。CTeX 提供了一整套完善的中文支持，包括对中文字体、标点符号、行距、段落等方面的优化。

在撰写学术论文时，CTeX 可以帮助作者轻松实现标准化排版，确保符合学术期刊或会议的排版要求。CTeX 支持的 LaTeX 模板涵盖了各类期刊的格式要求，能够节省大量的格式化时间。通过使用 CTeX，用户可以专注于论文的内容创作，而无需过多担心排版细节。

texlive

TeX Live 基于 TeX 排版引擎，提供了高质量的排版效果，特别是在学术、技术文档中非常有用。TeX 在处理数学公式、符号和复杂的结构时，能保持一致性、准确性和美观性。TeX Live 的核心优势在于其强大的数学公式排版功能、丰富的宏包支持以及文献管理的便捷性，广泛被学术论文作者、出版机构和科研人员使用。它是进行高质量学术写作和排版的理想工具。

TeX Live 适合用于撰写长篇论文、书籍、教材等复杂文档。它支持多级章节、节、子节的结构，并能够精确排版。许多学术期刊和学术会议要求使用 LaTeX 进行论文提交，TeX Live 提供了与这些期刊格式完全兼容的排版方案，确保论文的提交符合格式要求。

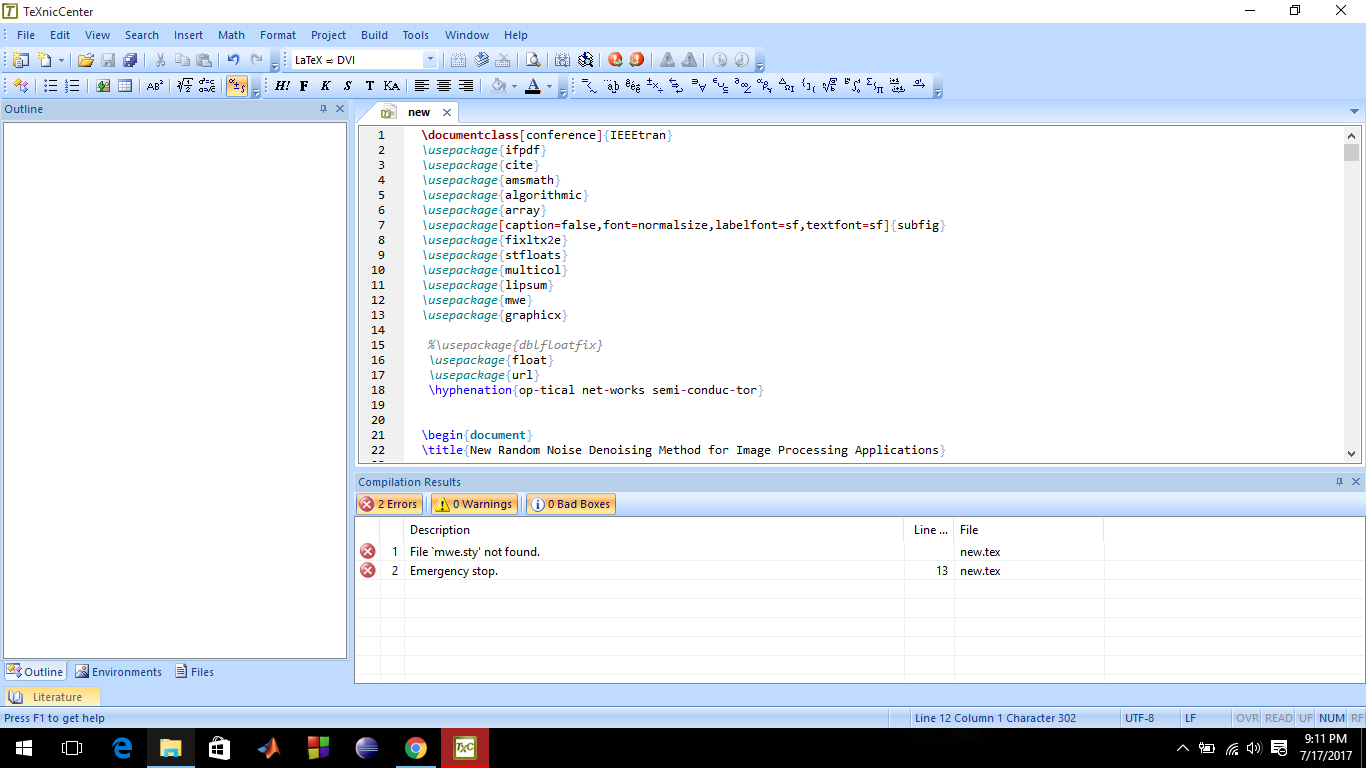

MiKTeX：LaTeX 排版工具的 Windows 版本

MiKTeX 是一个流行的 LaTeX 排版系统，专门为 Windows 用户设计，它提供了完整的 LaTeX 环境，支持高质量的文档排版，特别是在学术论文、技术文档和科研报告的写作中得到广泛应用。与 TeX Live 相比，MiKTeX 是一个专门为 Windows 平台优化的 LaTeX 发行版，但它同样也可以通过 WSL（Windows Subsystem for Linux）在 Linux 环境中运行。

MiKTeX 是一个完整的 LaTeX 排版工具包，提供了所需的编译器、宏包、字体和文档模板，使得用户能够高效地创建复杂的文档，如学术论文、书籍、报告等。
