基于深度学习的结肠炎严重度诊断

Srlua

发布于 2024-12-20 09:49:27

3050

1.概述

溃疡性结肠炎（UC）是一种慢性炎性肠病，其严重程度的准确诊断对患者的治疗方案制定至关重要。传统的诊断方法依赖于内镜检查，由医生根据图像进行人工评估，存在主观性强、效率低等问题。本文提出了一种基于深度卷积神经网络（CNN）的自动诊断方法，旨在辅助医生对内镜下的结肠炎严重程度进行分类。本研究使用预训练的ResNet50模型作为基础，通过迁移学习的方法，将模型适应于溃疡性结肠炎的特定分类任务。首先，对内镜图像进行数据增强和标准化处理，以提升模型的泛化能力。然后，将处理后的数据集分为训练集和验证集，使用随机梯度下降（SGD）优化器和学习率调度器进行模型训练。在训练过程中，记录每个epoch的损失和准确率，并通过绘制相应的曲线来监控训练进展。实验结果显示，优化后的ResNet50模型在验证集上的分类准确率达到较高水平。为了进一步评估模型的性能，本文计算了混淆矩阵，详细分析了模型在不同类别上的分类效果。此外，还统计了模型的平均推理时间，验证了其在实际应用中的实时性。通过上述方法，本文实现了对溃疡性结肠炎内镜下严重程度的高效分类，为临床医生提供了一种可靠的辅助诊断工具。未来，本文的方法可进一步优化，并应用于其他医学图像分类任务，提高不同疾病的诊断准确性和效率。

1.1 数据集展示

数据集整体800多张，在训练时训练集和测试集按照8：2的比例进行划分。其中部分数据集展示如下：

1.2 Resnet50介绍

ResNet50，全称Residual Network 50-layer，是一种深度卷积神经网络（CNN）模型，由Kaiming He等人在2015年提出。该模型在ImageNet大规模视觉识别挑战赛（ILSVRC）中表现出色，极大地推动了深度学习在计算机视觉领域的发展。

1.2.1结构与特点

ResNet50由50个卷积层组成，其核心思想是“残差块”（Residual Block）。在传统的CNN中，输出是通过一系列的卷积和激活函数直接得到的，而在ResNet中，输出是通过对输入进行卷积和激活后再加上输入本身得到的。这个过程可以用公式表示为： [ y = F(x, {W_i}) + x ] 其中，( x )是输入，( F(x, {W_i}) )表示卷积操作和非线性变换的组合，({W_i})是可训练的权重参数。通过这种结构，ResNet有效地缓解了梯度消失和梯度爆炸问题，使得更深层的网络能够顺利训练。

ResNet50的具体结构如下：

卷积层1：7x7卷积，步长为2，输出通道数为64。
最大池化层1：3x3池化，步长为2。
残差块1：3个残差单元，每个单元包含3个卷积层。
残差块2：4个残差单元，每个单元包含3个卷积层。
残差块3：6个残差单元，每个单元包含3个卷积层。
残差块4：3个残差单元，每个单元包含3个卷积层。
全连接层：1000个输出单元，使用Softmax激活函数。

1.2.2关键优势

缓解梯度消失/爆炸：通过残差块结构，ResNet50成功缓解了深层网络中的梯度消失和爆炸问题，使得训练更加稳定和高效。
更深的网络结构：相比于传统的CNN，ResNet50能够在层数增加的情况下保持甚至提高模型性能，支持更复杂的特征学习。
良好的泛化能力：ResNet50在多个计算机视觉任务上表现优异，包括图像分类、目标检测、图像分割等，具有很好的泛化能力。

1.2.3总结

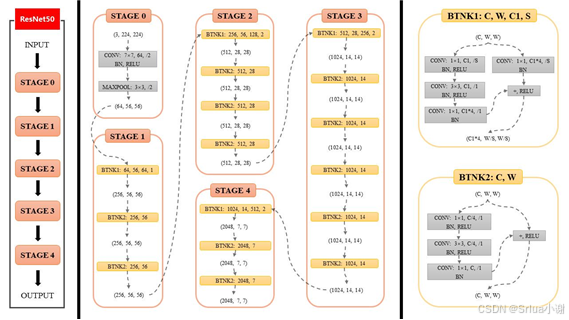

ResNet50通过引入残差学习框架，克服了深层网络训练中的主要难题，显著提高了深度学习模型的性能。其结构简单而有效，广泛应用于各类视觉任务中，是计算机视觉领域的重要突破。利用ResNet50进行溃疡性结肠炎严重程度的自动分类，将有助于提高诊断效率和准确性，具有重要的临床意义。其网络结构图如下：

2.创新点

自制高质量数据集：
- 自行收集并标注的溃疡性结肠炎内镜图像数据集，涵盖不同严重程度的病变，确保数据的准确性和代表性，为模型的训练和评估提供坚实基础。
优化的数据增强策略：
- 实施多种数据增强技术，包括随机裁剪、随机水平翻转和颜色归一化，模拟内镜图像的多样性，提升模型的泛化能力和鲁棒性。
迁移学习与预训练模型结合：
- 利用预训练的ResNet50模型，通过微调全连接层，使其适应溃疡性结肠炎严重程度分类任务，充分利用预训练模型的特征提取能力，加速模型收敛，提高分类性能。
多阶段训练和学习率调度：
- 在训练和验证阶段分别调整模型训练模式，结合学习率调度器，根据预设步长和衰减系数动态调整学习率，避免过拟合，提高模型的稳定性和最终效果。
详细的性能评估与展示：
- 记录并绘制训练过程中的损失和准确率曲线，全面展示模型的训练进展和收敛情况。
- 计算并展示混淆矩阵，详细分析模型在不同类别上的分类效果。
- 统计并分析平均推理时间，验证模型的实时性和应用潜力，确保在实际临床中的可操作性。
面向医学图像分类的特定优化：
- 根据溃疡性结肠炎内镜图像的特征，优化数据处理和模型架构，确保模型在处理医学图像时的高效性和准确性，为临床医生提供可靠的辅助诊断工具。
模型通用性验证与扩展：
- 多次实验和验证表明所采用的方法和模型在不同数据集和任务中的通用性和适应性，为未来在其他医学图像分类任务中的应用提供依据和参考。
实时推理能力评估：
- 评估模型的推理时间，验证其在实际应用中的实时性和效率，确保在临床环境中能快速响应，提高诊断流程的整体效率。

3.结果可视化展示

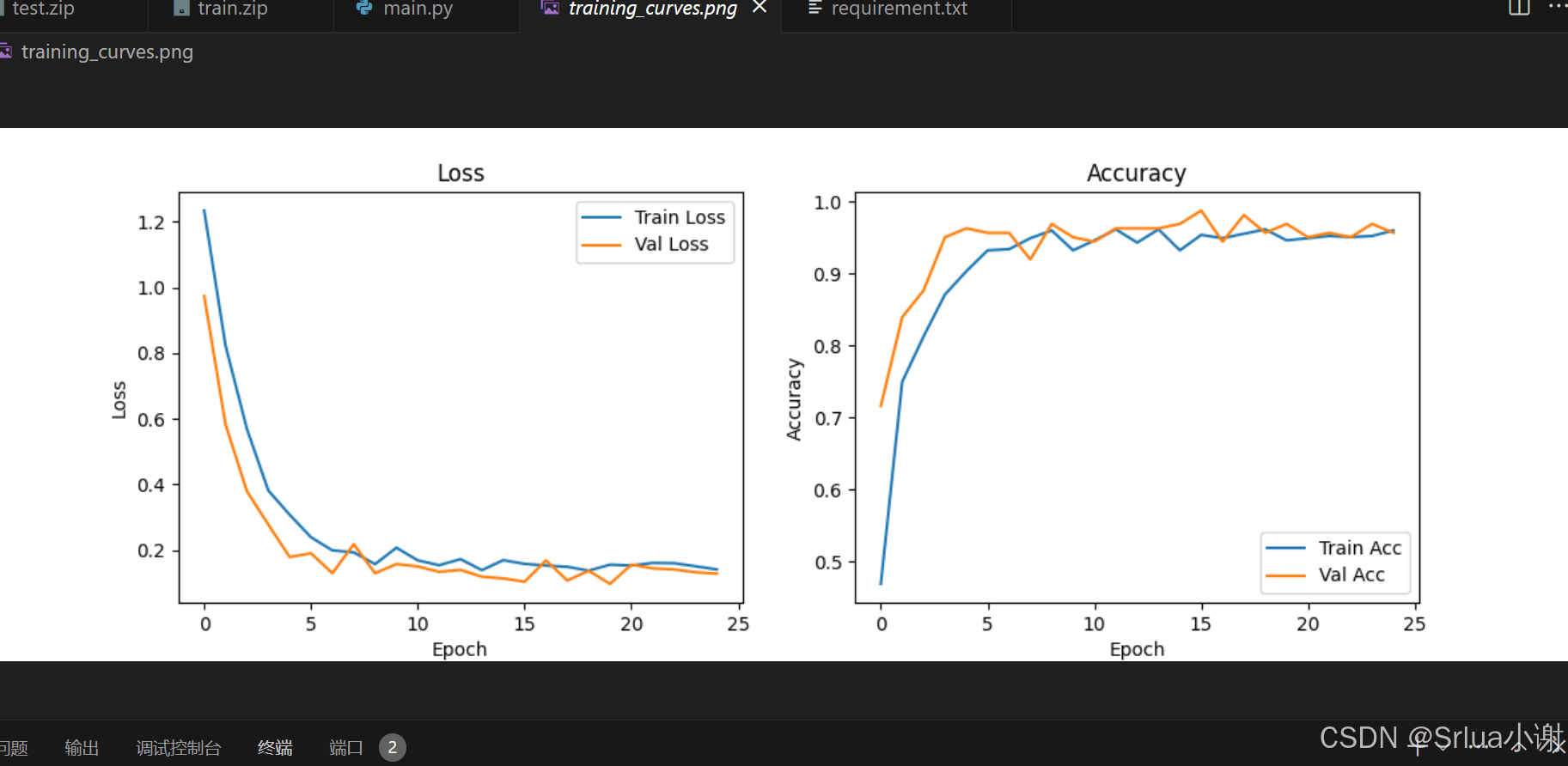

在本研究中，我们通过详细的结果可视化展示来评估和验证模型的性能。主要包括训练过程中的损失和准确率曲线、混淆矩阵，以及模型的平均推理时间。其中Loss和Accuracy曲线如下所示：

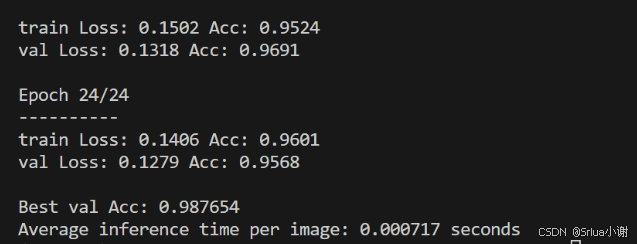

通过图像可以看出模型随着训练轮数的增加逐渐达到了拟合。每张图片的推理时间如下：

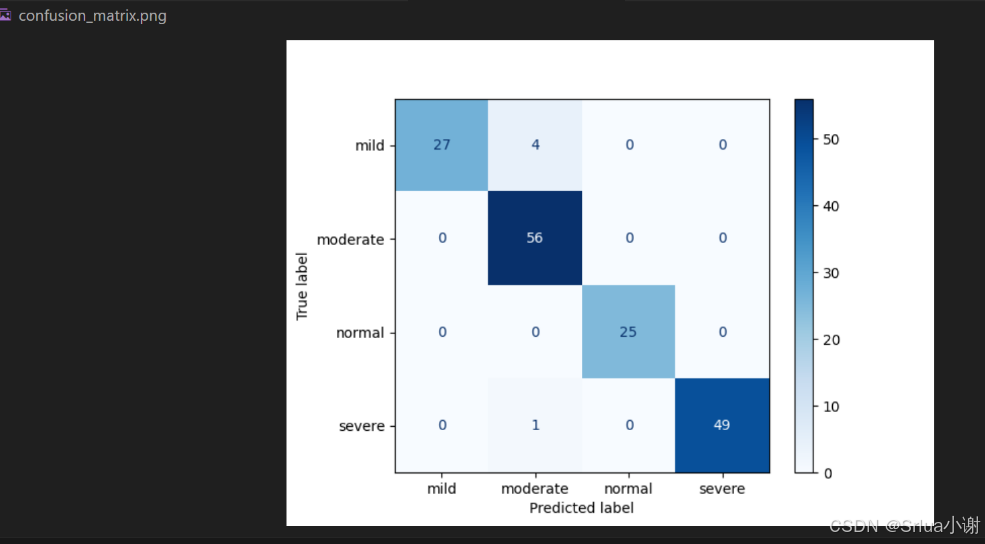

混淆矩阵如下所示：

结果展示

综合以上可视化结果，本研究通过以下图表和数据展示了模型的性能：

损失曲线图：展示训练和验证阶段的损失随epoch变化的趋势，评估模型的收敛性和过拟合情况。
准确率曲线图：展示训练和验证阶段的准确率随epoch变化的趋势，评估模型的分类性能和稳定性。
混淆矩阵图：详细展示模型在不同类别上的分类效果，分析模型的优点和缺陷。
平均推理时间统计：提供模型的平均推理时间，评估模型的实时性和应用潜力。

通过这些可视化展示，本文全面评估了基于深度学习的溃疡性结肠炎严重程度诊断模型的性能，为进一步优化和实际应用提供了有力支持。

4.核心逻辑

其中训练部分代码如下：

criterion = nn.CrossEntropyLoss()
optimizer_ft = optim.SGD(model_ft.parameters(), lr=0.001, momentum=0.9)
exp_lr_scheduler = optim.lr_scheduler.StepLR(optimizer_ft, step_size=7, gamma=0.1)

5.部署及使用方式

本章节将详细描述如何使用本文所开发的基于深度学习的溃疡性结肠炎严重程度诊断模型。步骤包括环境配置、数据准备、模型训练、评估及推理过程。

5.1 环境配置

首先，需要确保系统已经安装了以下软件和库：

Python 3.x
PyTorch
torchvision
scikit-learn
matplotlib
numpy

可以使用以下命令安装所需库：

pip install torch torchvision scikit-learn matplotlib numpy

5.2 数据准备

将内镜图像数据集组织成如下目录结构：

data/
├── class1/
│   ├── image1.jpg
│   ├── image2.jpg
│   └── ...
├── class2/
│   ├── image1.jpg
│   ├── image2.jpg
│   └── ...
└── class3/
    ├── image1.jpg
    ├── image2.jpg
    └── ...

各个子目录代表不同的溃疡性结肠炎严重程度（例如轻度、中度、重度）。

5.3 模型训练

使用以下代码训练模型：使用python qq.py即可进行训练

5.4 示例推理

image_path = './data/class1/sample_image.jpg'
prediction = predict_image(image_path, model_ft, device, class_names)
print(f'Predicted class: {prediction}')

以上步骤详述了如何配置环境、准备数据、训练模型、评估模型及进行推理。按照这些步骤操作，即可完成溃疡性结肠炎严重程度的自动诊断。 详细的代码介绍部分以及详细配置附件见附件中的资源文件.md中。
