点评一下，设计起来没有难度，最难的MCU直接使用了集成模块，为了远程控制，选了加RF前端的。PCB设计看密度，双层板就可以，加了我们常用的传感器，特别的还有一个麦克风模块，可以听肚子的咕噜咕噜，可爱捏，其次就是放弃了体积以后彻底的把续航提升了。

诺基亚贝尔实验室官网显示，这款PatchKeeper可穿戴生物传感器的重量为56克，尺寸为76 mm x 52 mm x 15 mm，轻巧便携。

它支持蓝牙低功耗（BLE）技术实现实时数据传输，同时内置micro-SD卡用于离线数据存储。其配备400 mAh电池，支持长达20小时的连续记录，可通过USB-C接口进行充电。

这个是直接发布的论文里面找到的，我们一般是追求小巧，它反而是没有这方面的限制。

NeuraLink植入式系统解读 这个里面系统的展示方式就和上面的一样，可以学习一下。

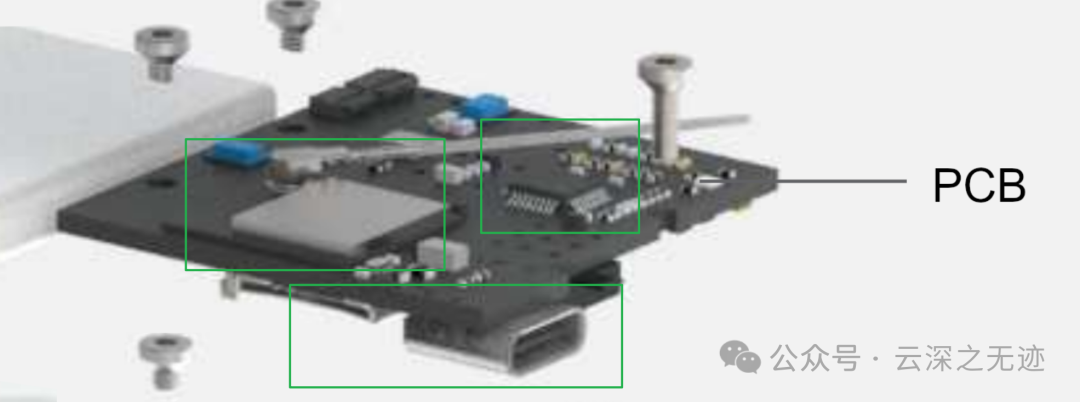

测量期间可以打开 BLE 进行实时数据传输。同时，所有数据都保存在设备内的微型 SD 卡中。就是下面的接口，可以看到，上面就直接是一个大模组和一个额外的控制器了。

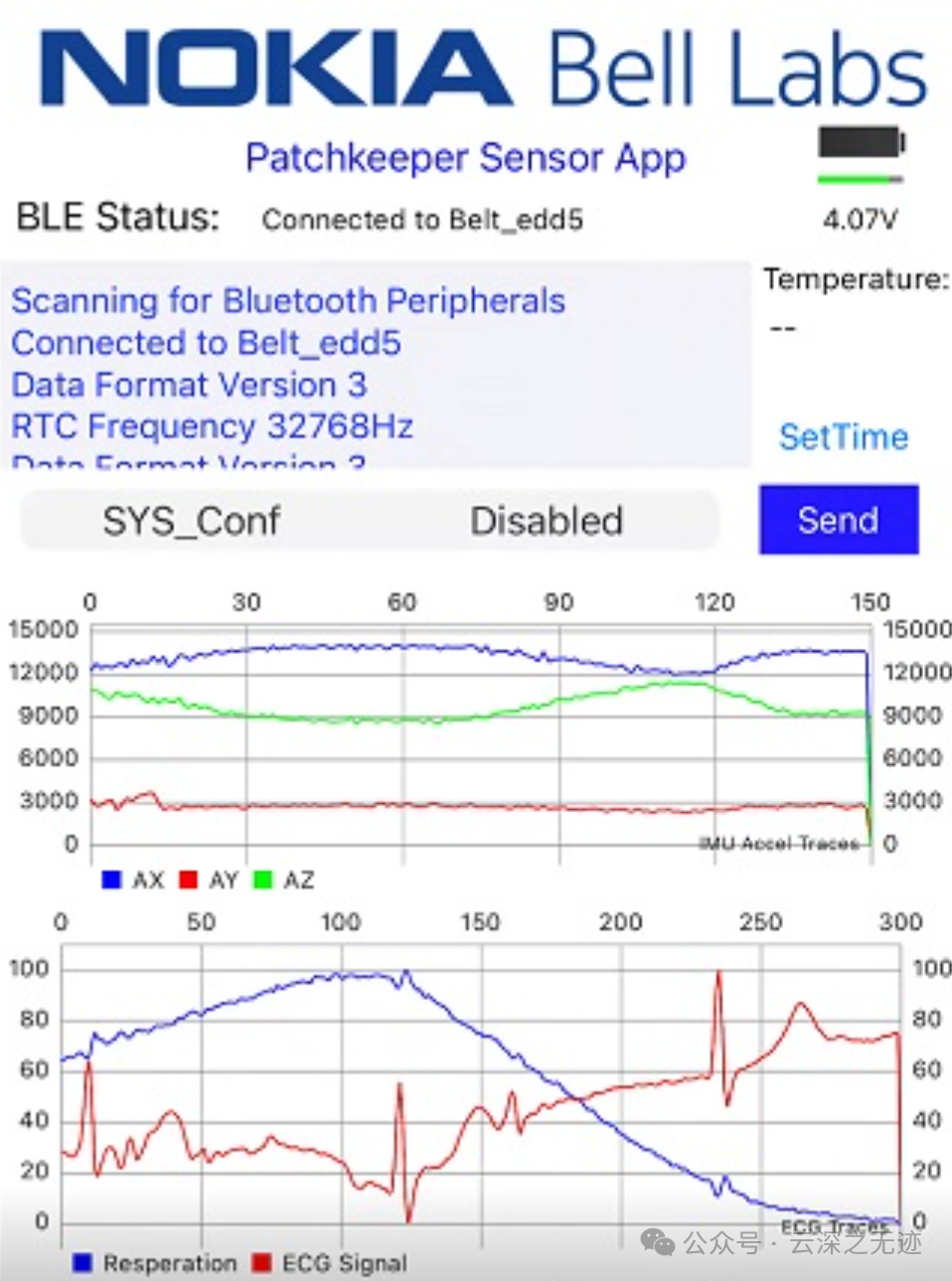

还开发了一款基于 iPhone 的移动 APP，用于实时时钟更新和实时数据监控。

UI还是有意思的

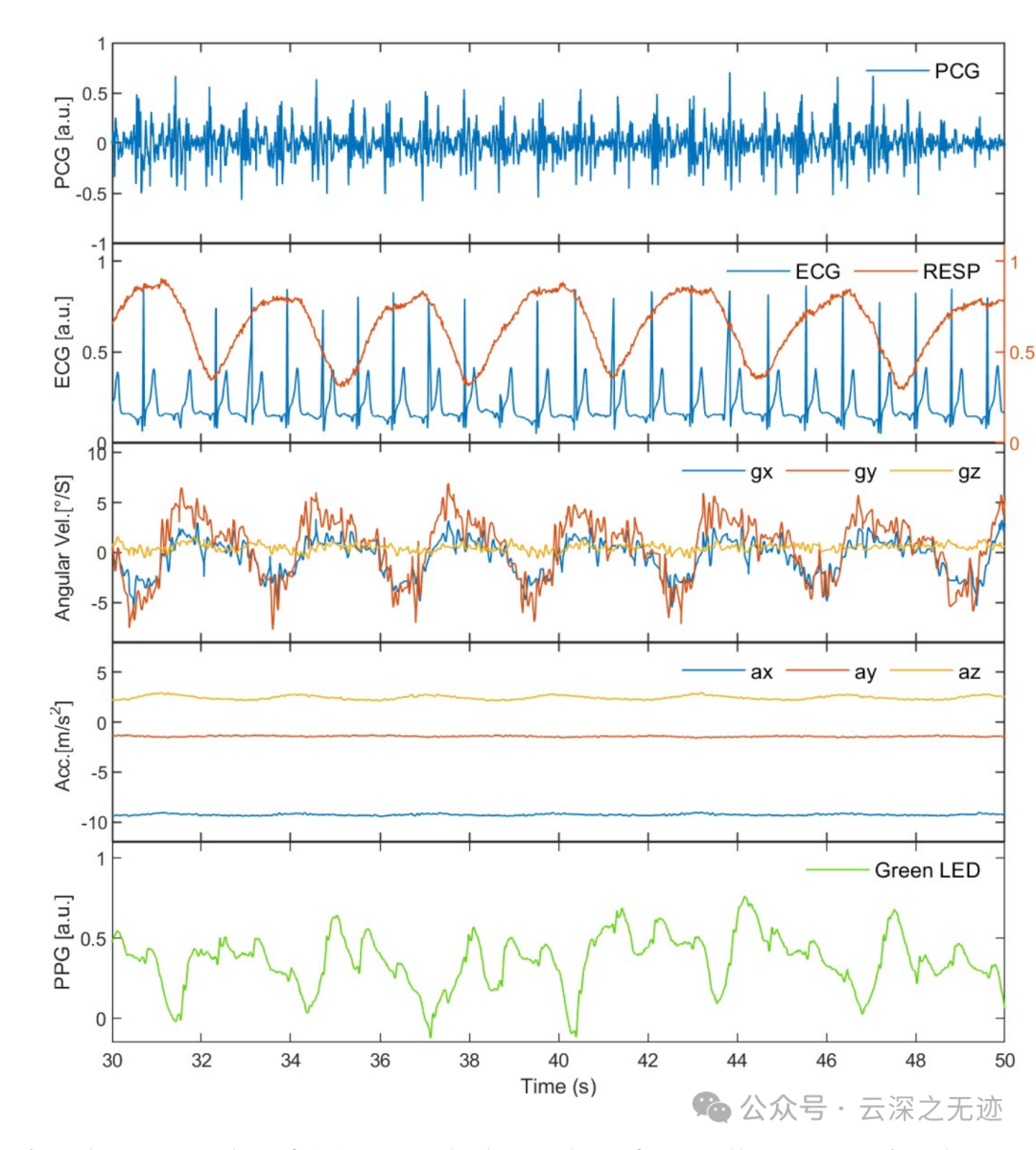

设备配备电子听诊器（ES）、光体积描记图（PPG）、心电图（ECG）以及惯性测量单元（IMU）等多种传感器，号称具有广泛的应用适应性。

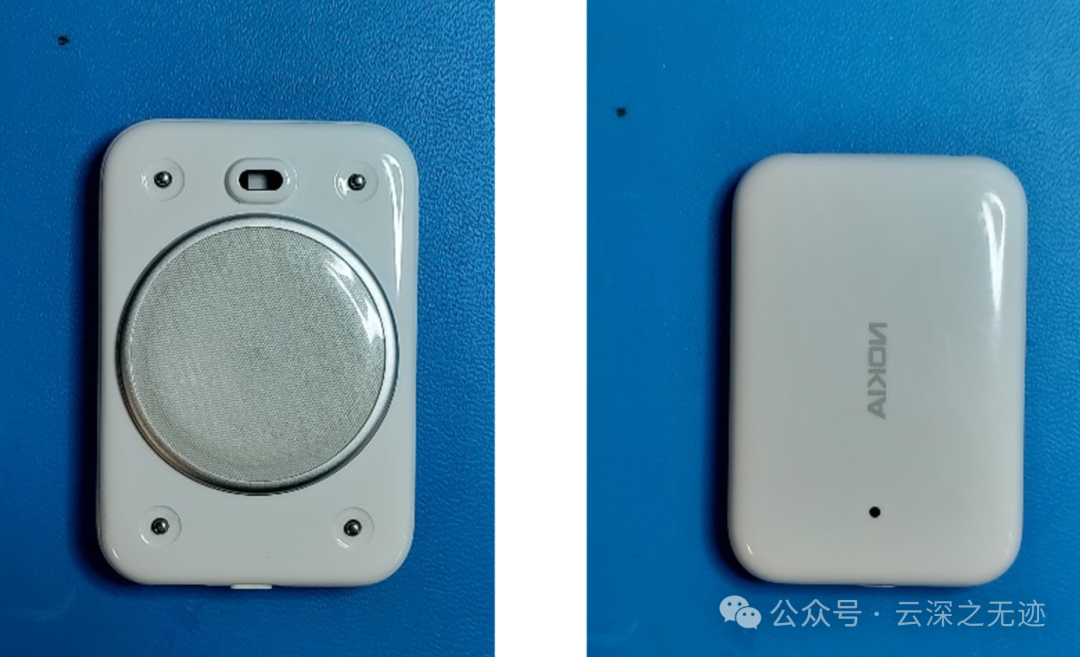

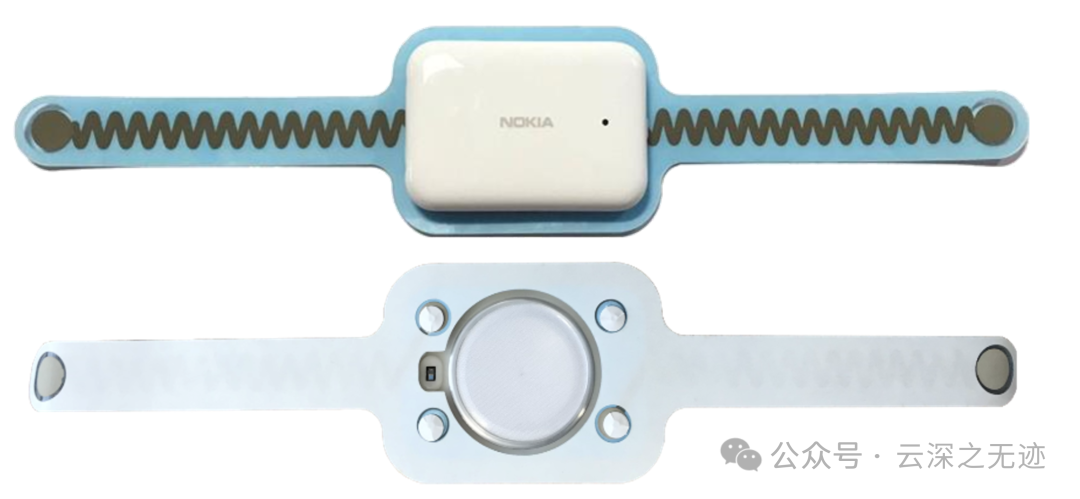

里外面

这个是加了电极

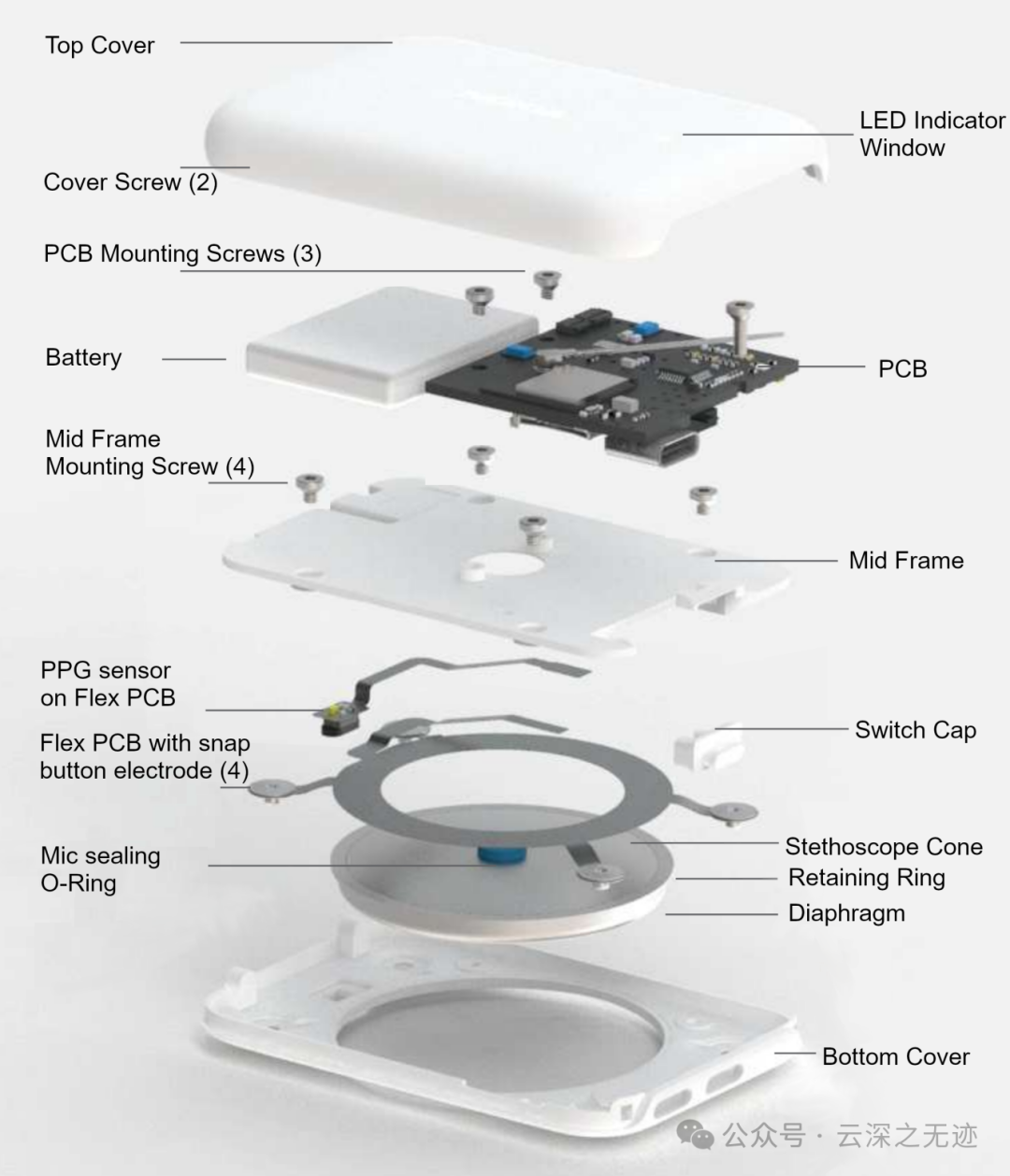

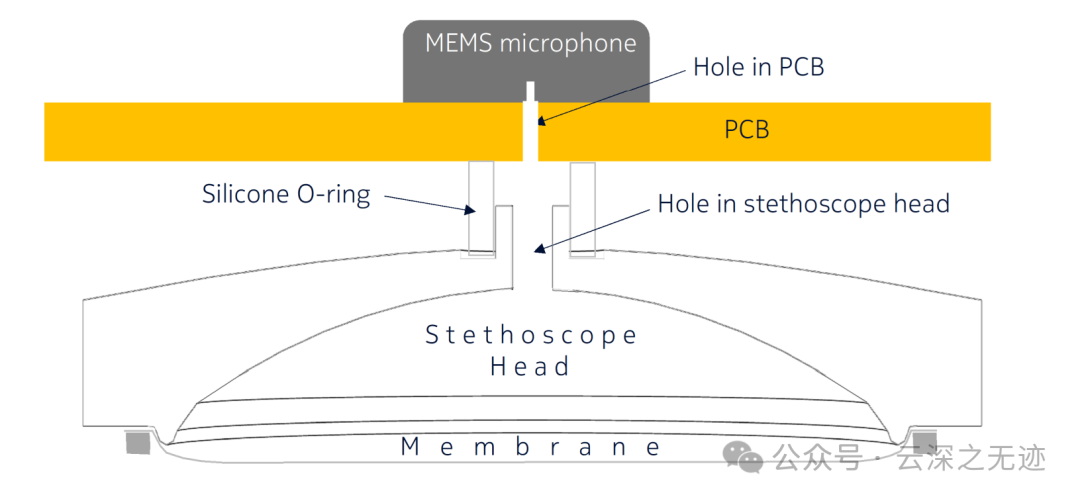

上面加了一个喇叭，电子听诊器

Patchkeeper 采用 Fanstel 的 BT840E 低功耗蓝牙 (BLE) 模块构建。它包含 Nordic Semiconductor 的 nRF52840 芯片，该芯片包含一个带 FPU 的 64 MHz Cortex-M4 处理器。

就是这样的

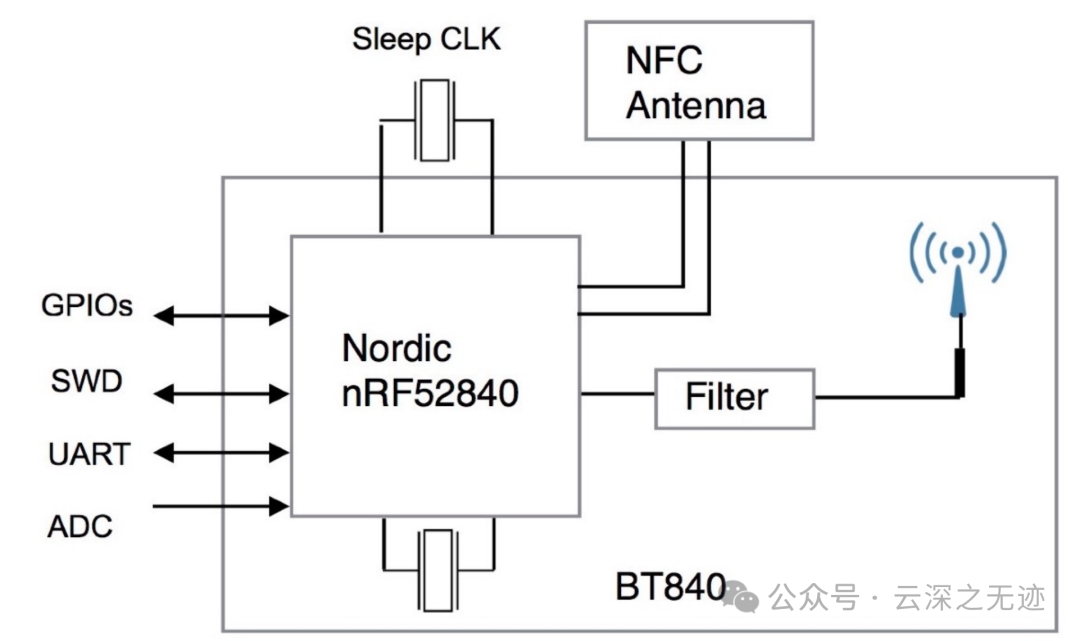

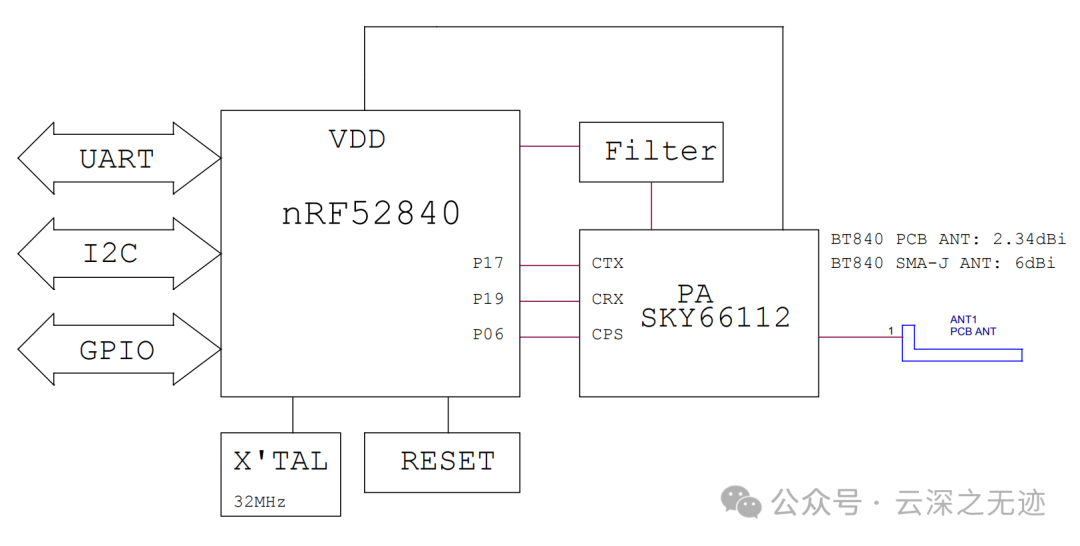

内部框图是这样的，增强了天线

天线端没想到加入了一个增强的前端

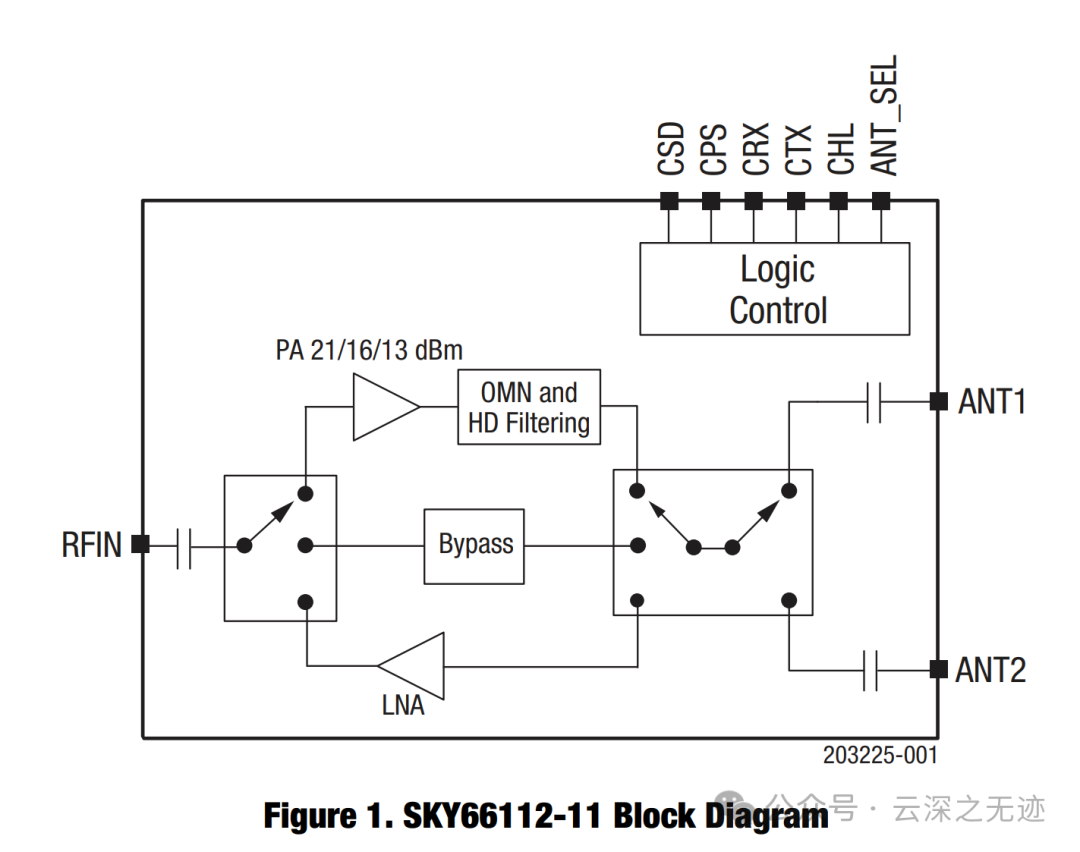

SKY66112-11 是一款高性能、完全集成的 RF 前端模块 (FEM)，专为 ZigBee、Thread 和蓝牙智能应用而设计。

SKY66112-11的设计易于使用，具有最大的灵活性。该设备提供集成的级间匹配和谐波滤波器，以及与 1.6 V 至 3.6 V CMOS 电平兼容的数字控制。RF模块可在 1.8 V 至 3.6 V 的宽电源电压范围内工作，这使得 SKY66112-11 可以在电池放电曲线的宽频谱范围内用于电池供电应用。

这样的

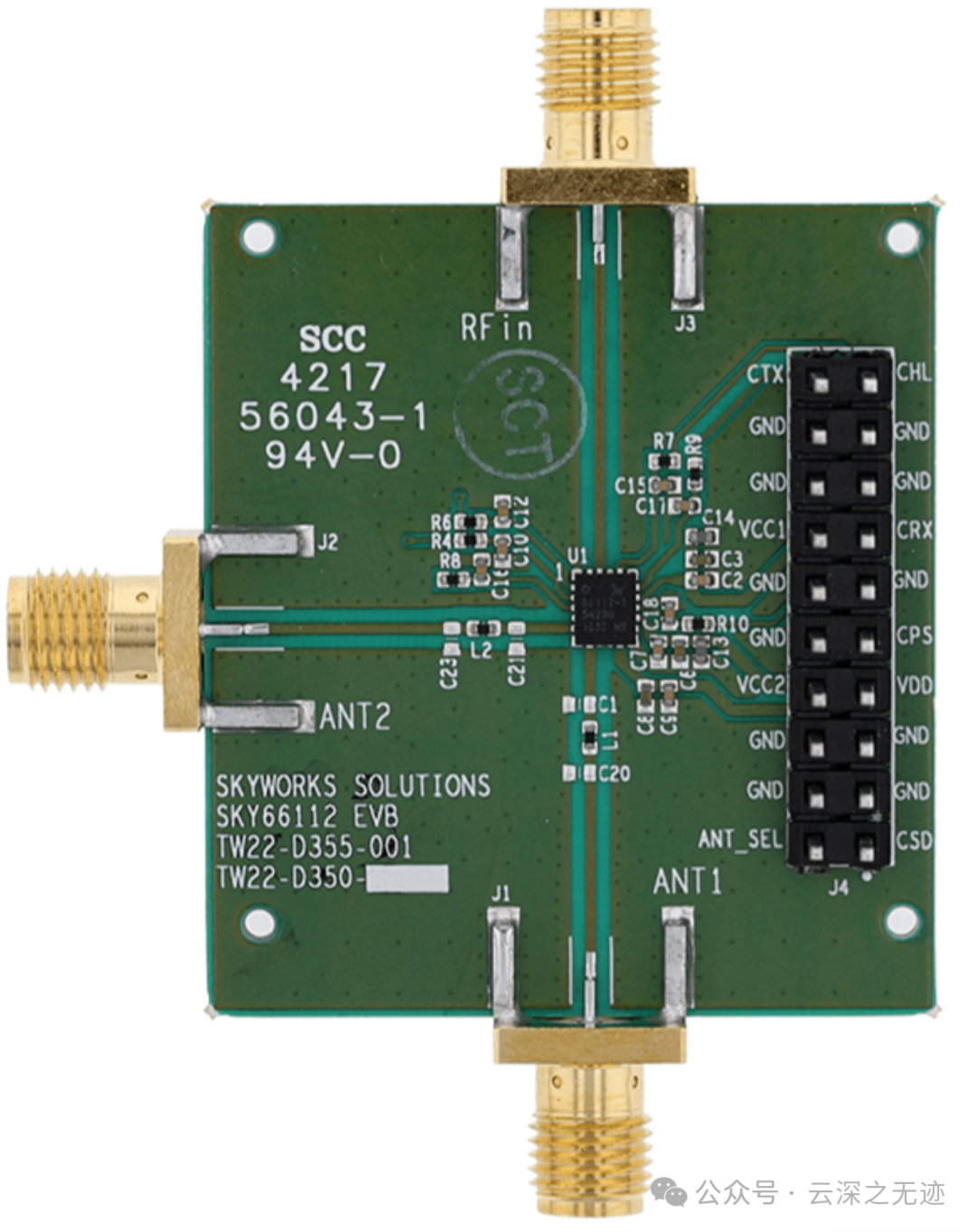

我还找到了一个测试板，第二次见了

Dji TT无人机扩展件ESP32芯片（D2WDQ5） 这篇文章里面大疆的TT其实就这样设计的，只不过我当时不认识而已。

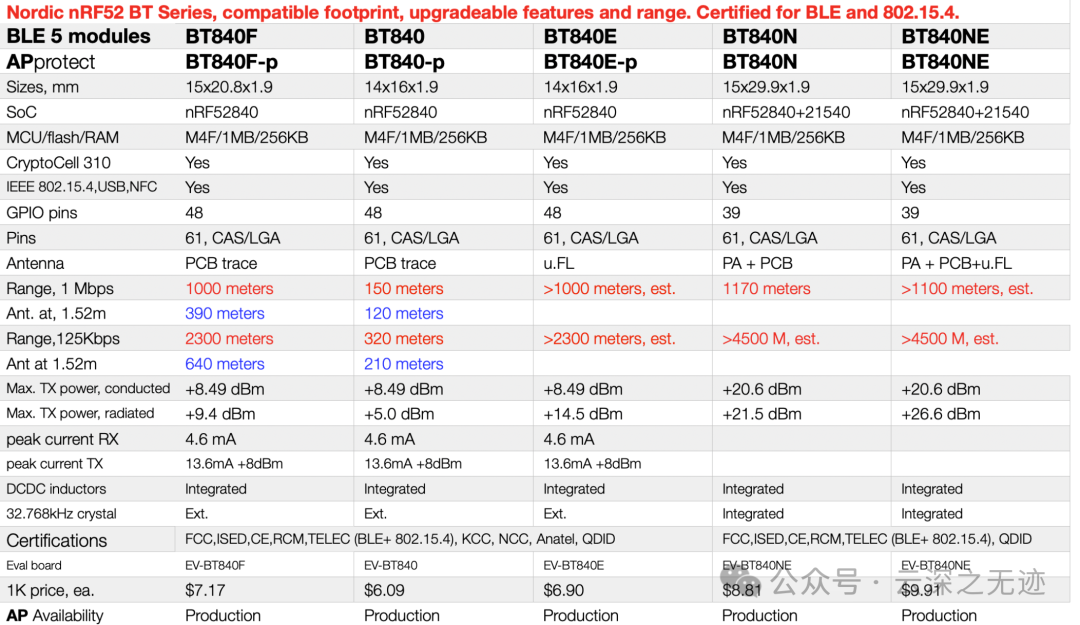

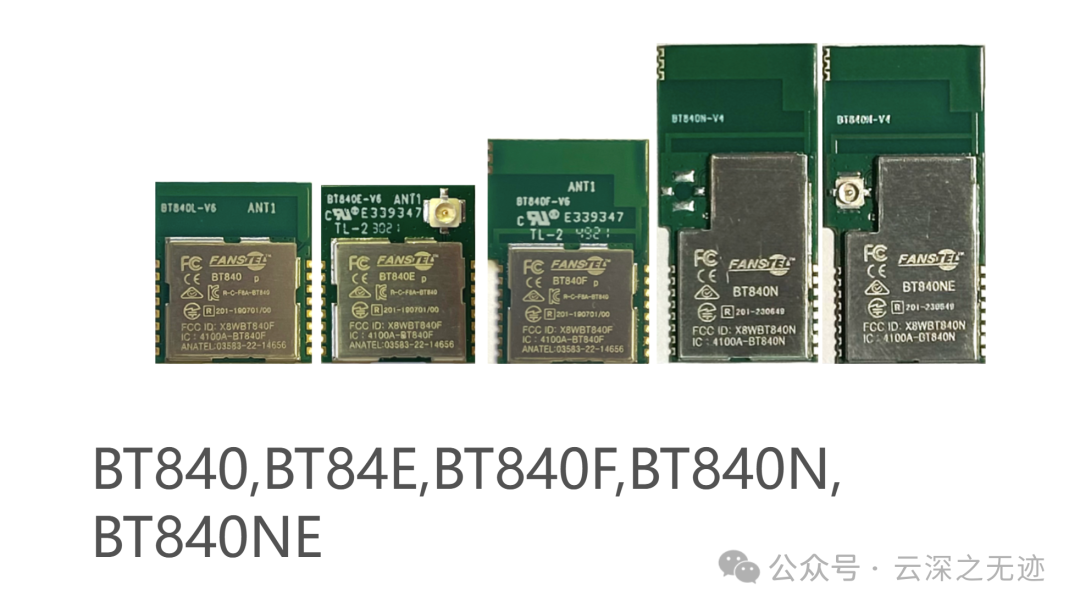

几款芯片的对比

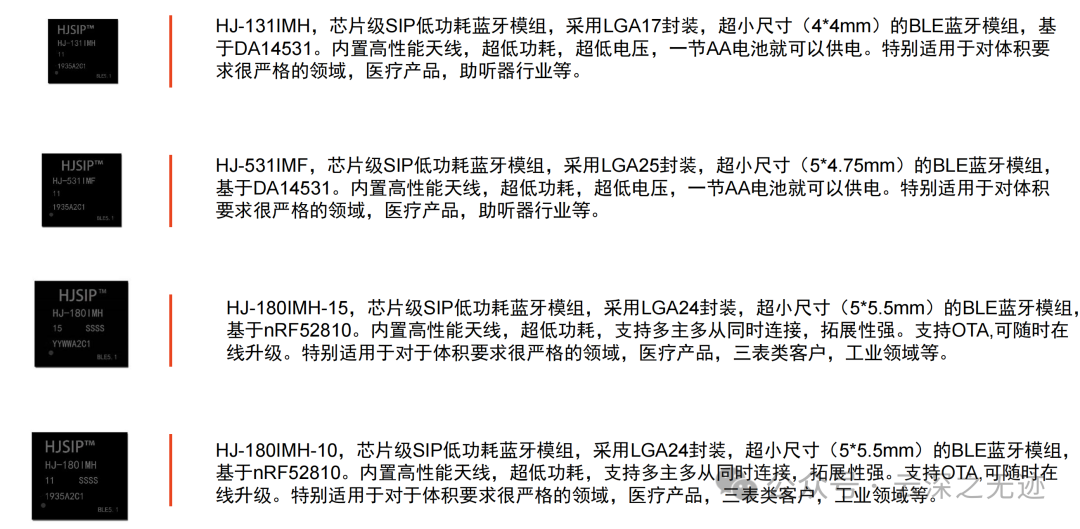

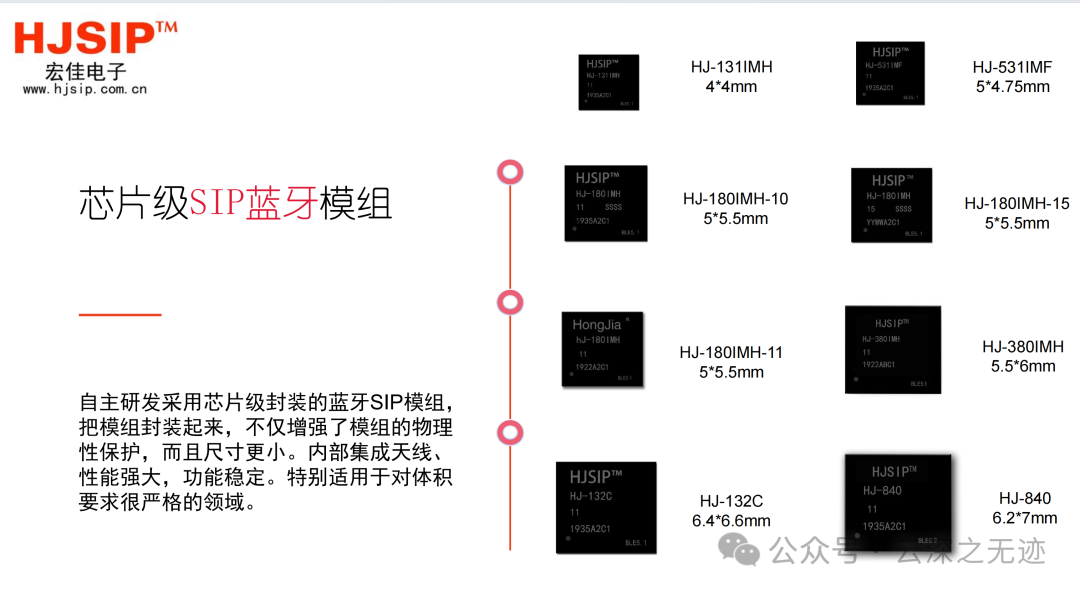

不过上面的模组都是国外的，可以看看咱们国内的，我这里推荐HJSIP，做的更加小巧的SIP方案，不过没有加强信号。

这是偏大一点的模组

特别的，拿了几个有特色的展示下，有需要的可以看文末

国内做类似的就可以使用这个模组啦！

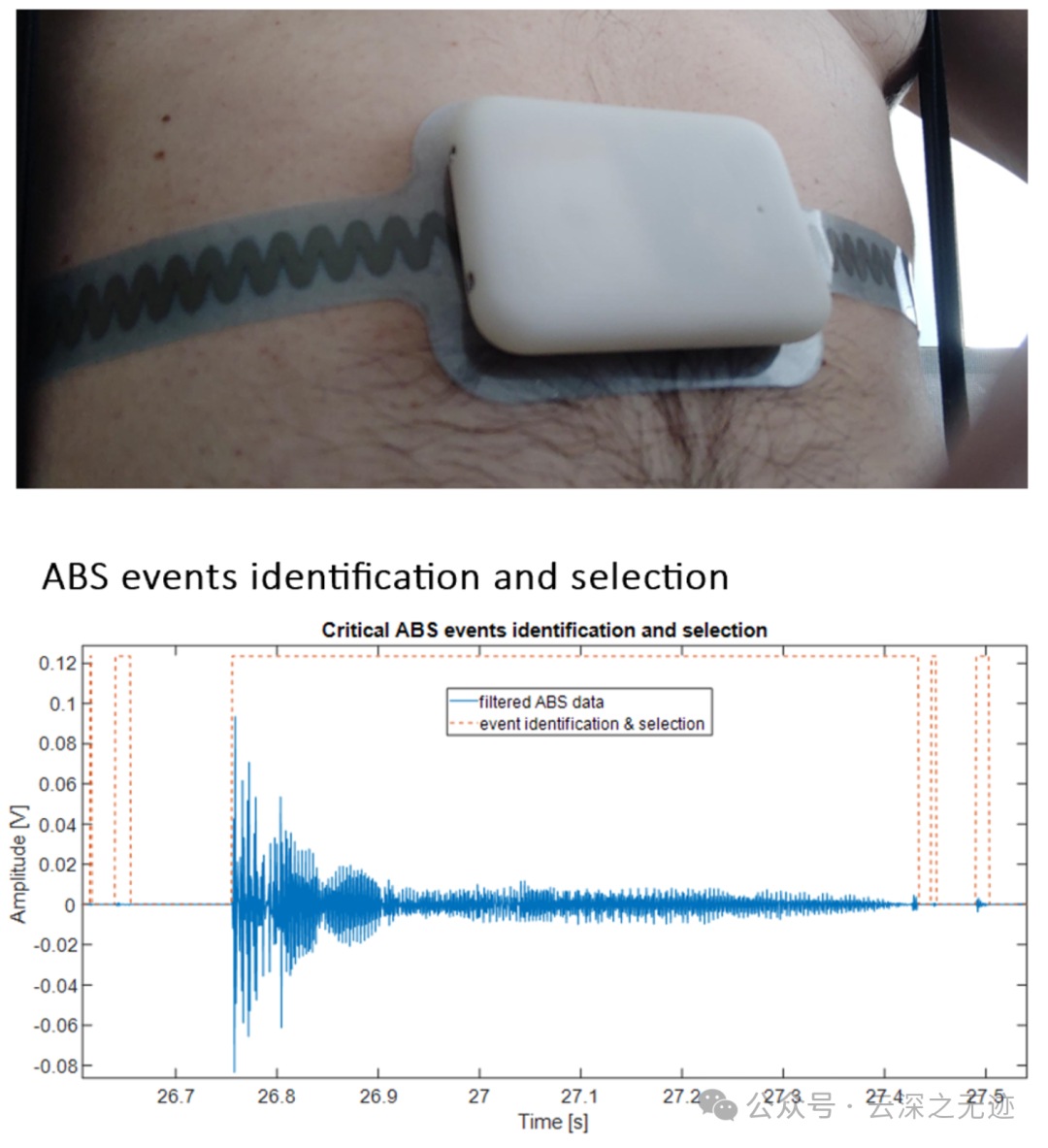

Patchkeeper 设备已经用于多个项目，包括用于消化道监测的人体腹部声音和通过日常压力引起的变化，如图所示。

好多毛啊！！！怎么不剃

Patchkeeper 用于人体对消化道腹部声音的监测，以了解日常压力对其的影响。

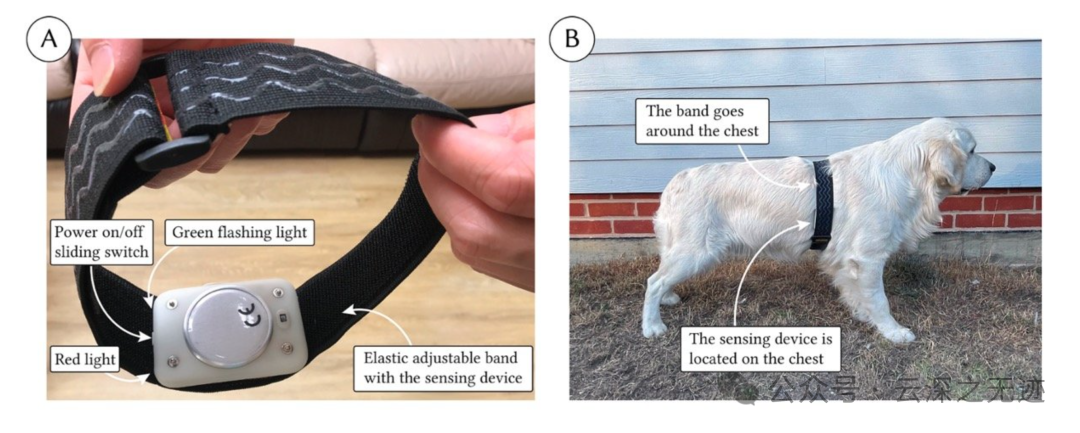

在宠物狗身上使用了不同形式的 PK，我们跟踪（24/7）狗的活动来调查狗的个性。

我一直有疑问，这个心跳相机是如何检测的

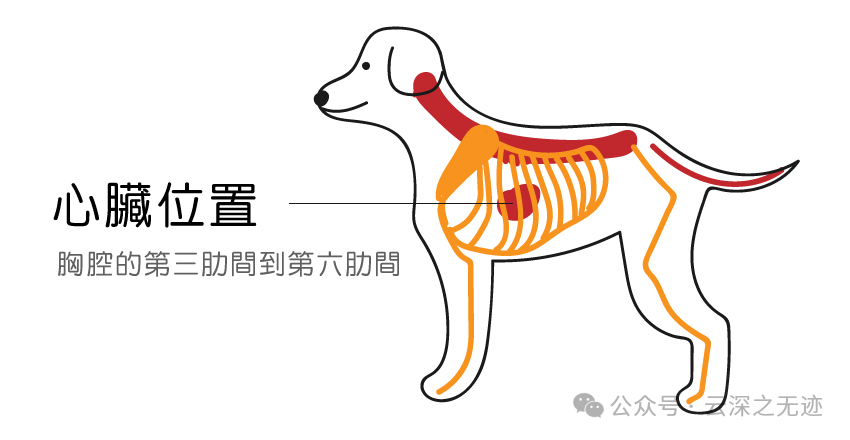

狗心脏在这里，有毛啊！电极怎么检测的，我觉得可能有点虚假

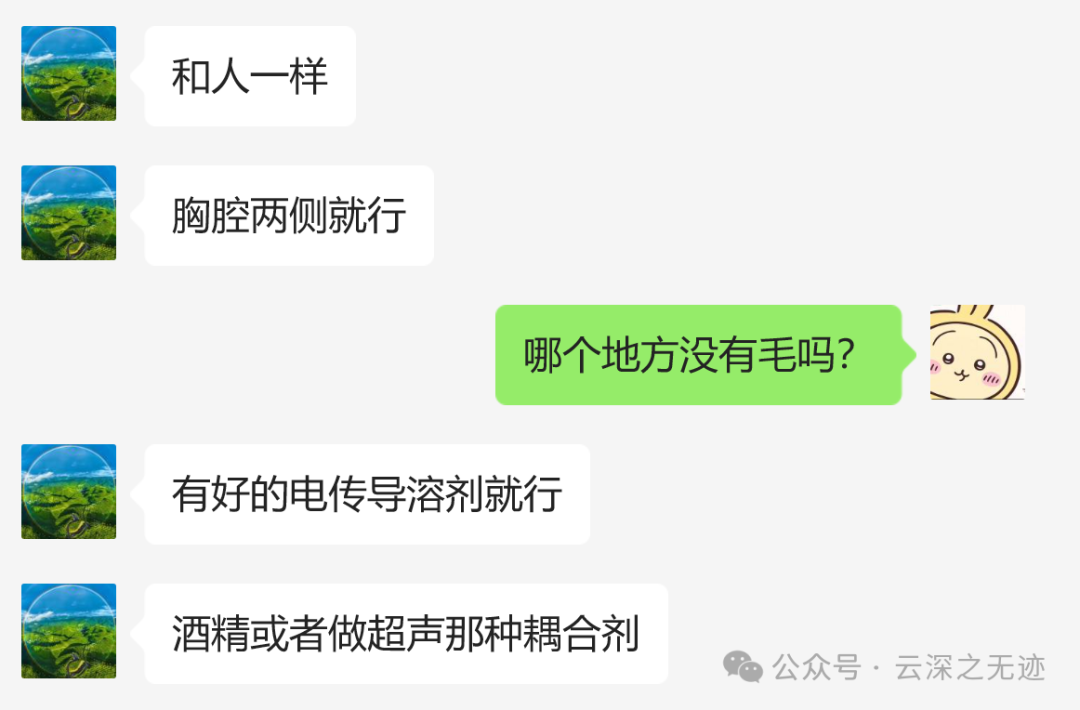

问问专业的小刘医生！

OK，后面发来一个穿戴式的东西，看来可行（感谢小刘！）

测量时，仅需两个酒精棉放在电极和皮肤之间，无需剃毛

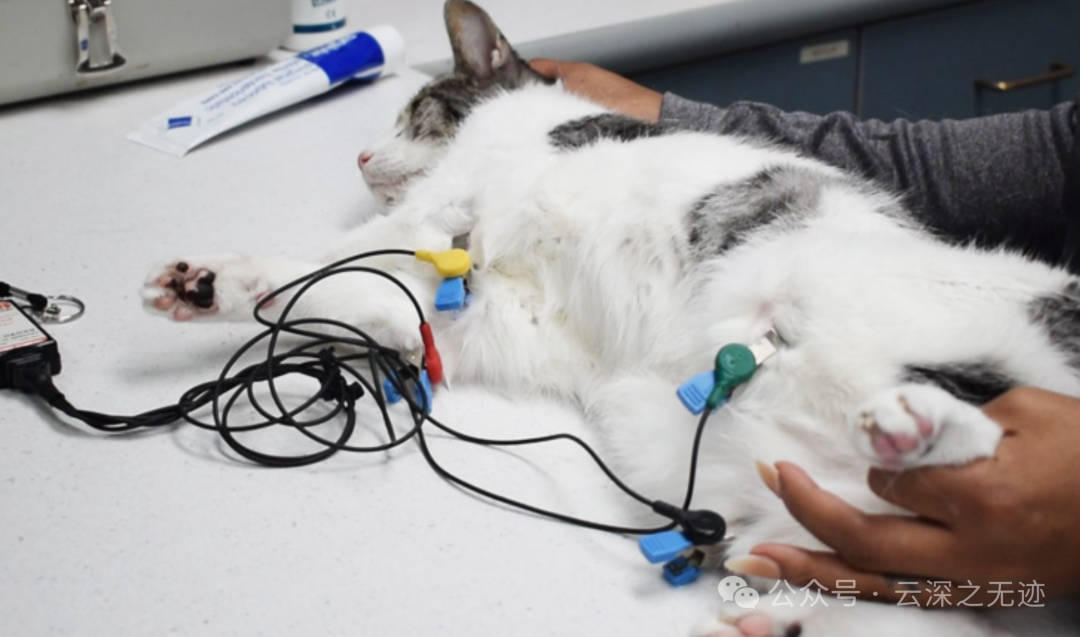

给猫猫做

给狗狗做

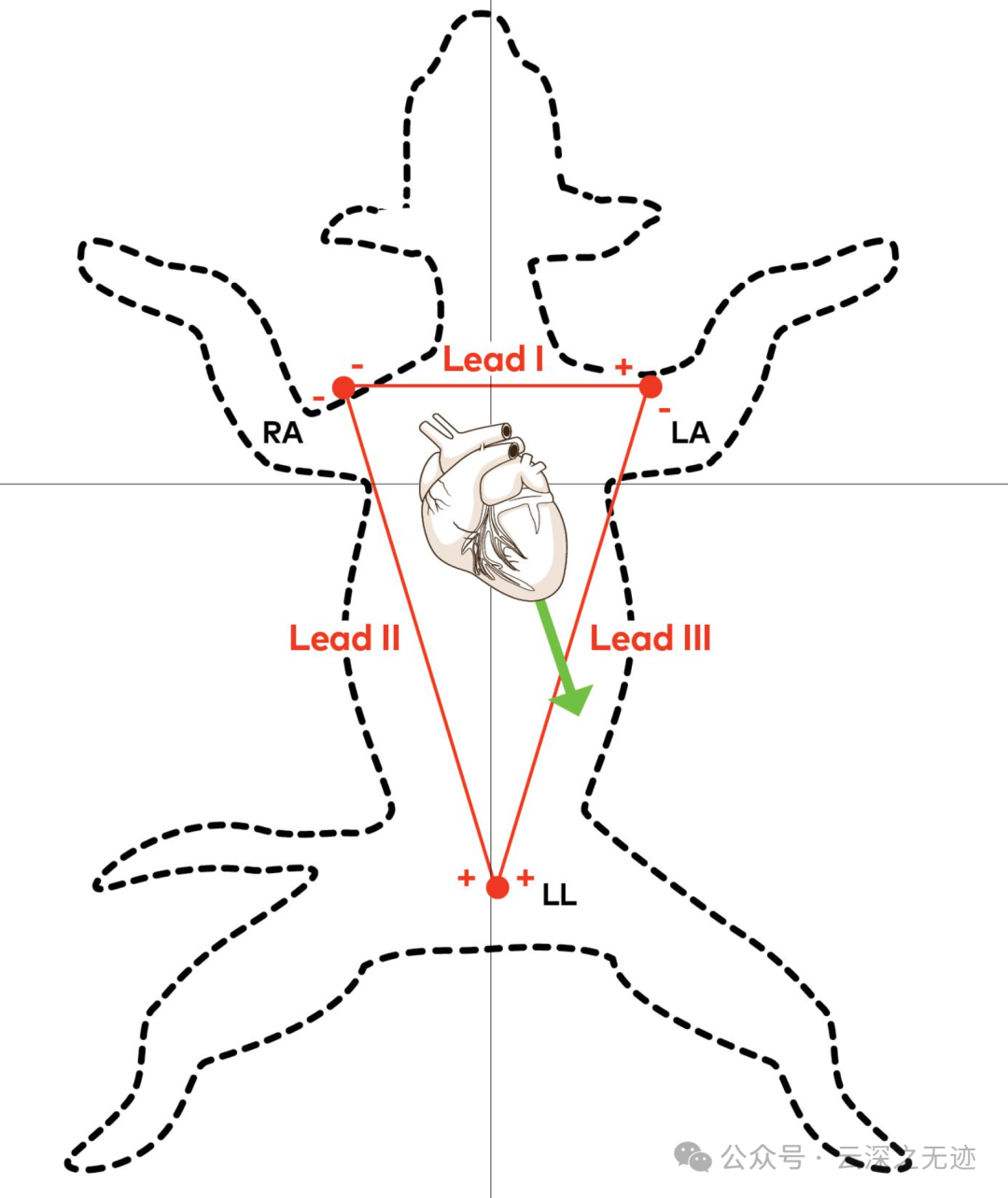

三导联连法

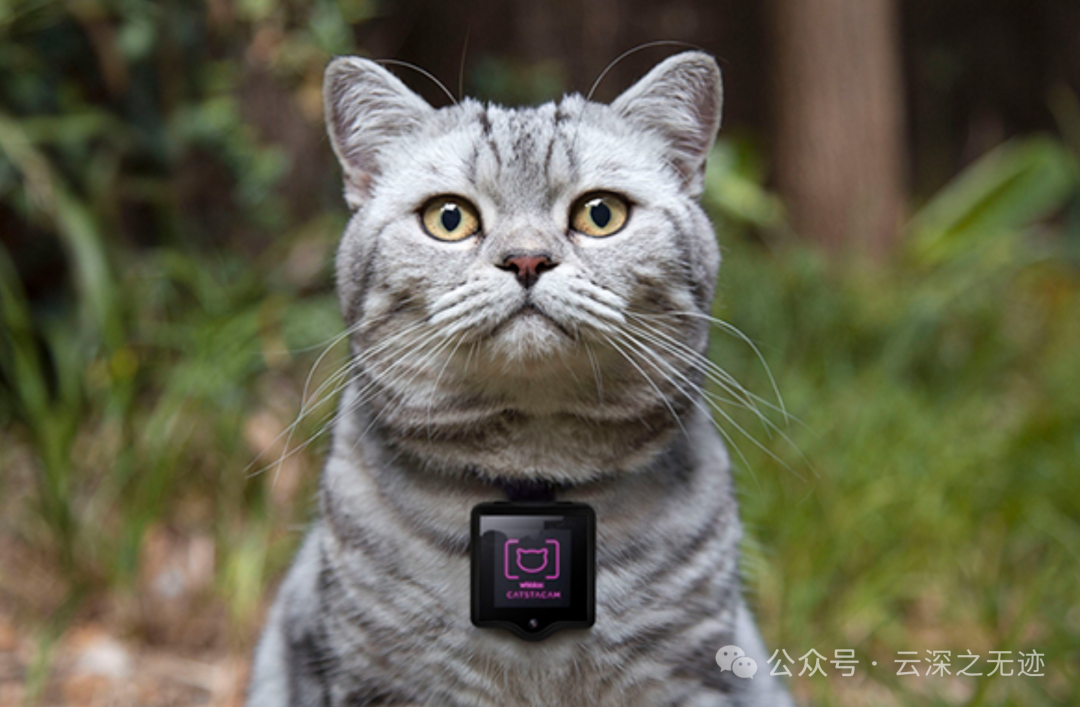

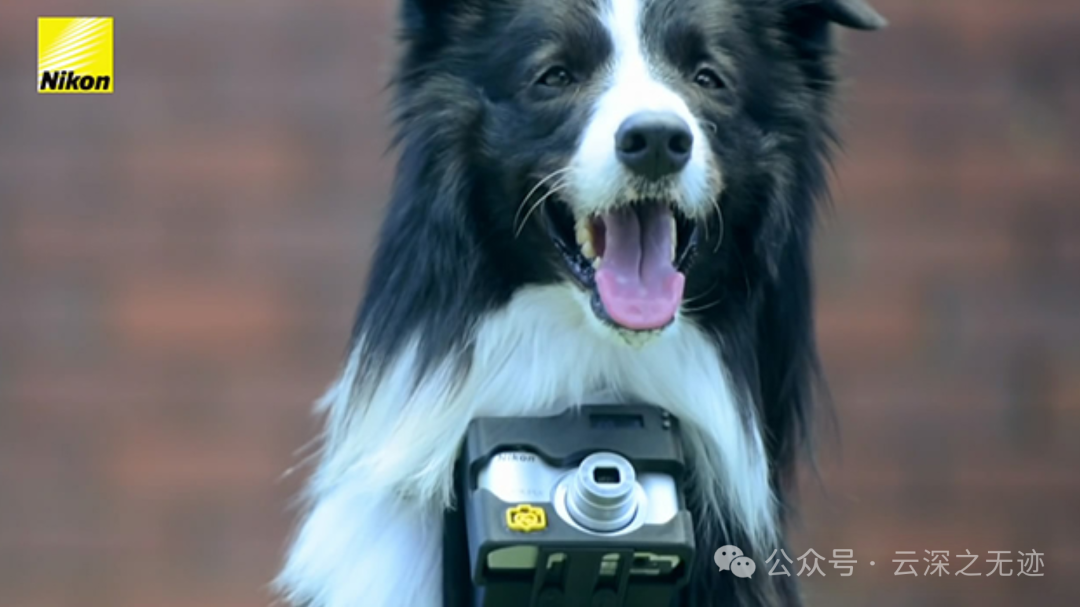

厂商Whiskas也推出了一款名叫Catstacam的宠物相机。Catstacam会以每分钟6张的速度拍摄记录镜头前的景物，然而它最大优点是可以自动连上家里Wi-Fi并把照片上传到指定Instagram账号。直接不测了，嘎嘎拍照。
