UML 数据建模EA的基本使用——《用例图的使用》
UML 数据建模EA的基本使用——《用例图的使用》
一、Enterprise Architect简单介绍：
1.EA(EnterpriseArchitect)是一个对于软件系统开发有着极好支持的CASE软件（Computer Aided Software Engineering）。EA不同于普通的UML画图工具（如VISIO），它将支撑系统开发的全过程。在需求分析阶段，系统分析与设计阶段，系统开发及部署等方面有着强大的支持，同时加上对10种编程语言的正反向工程，项目管理，文档生成，数据建模等方面。可以让系统开发中各个角色都获得最好的开发效率。
2.生命周期软件设计方案——Enterprise Architect是以目标为导向的软件系统。它覆盖了系统开发的整个周期，除了开发类模型之外，还包括事务进程分析，使用案例需求，动态模型，组件和布局，系统管理，非功能需求，用户界面设计，测试和维护等。
3.主要包括：
结构图表：类、对象、合成元素、包、组件、布局；
行为图表：使用案例、通信、序列、交互概述、行为、状态、时序；
扩展：分析（简单行为）、定制（需求、变动和UI设计）。
二、用例图使用的步骤：

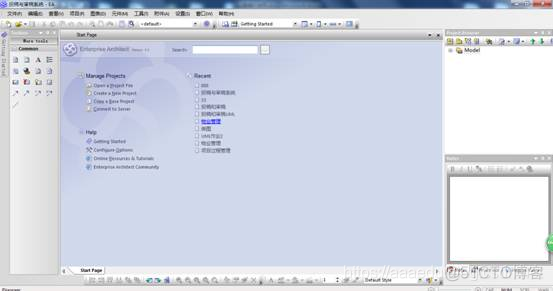

1、打开EA后，点击文件，新建项目，如图：

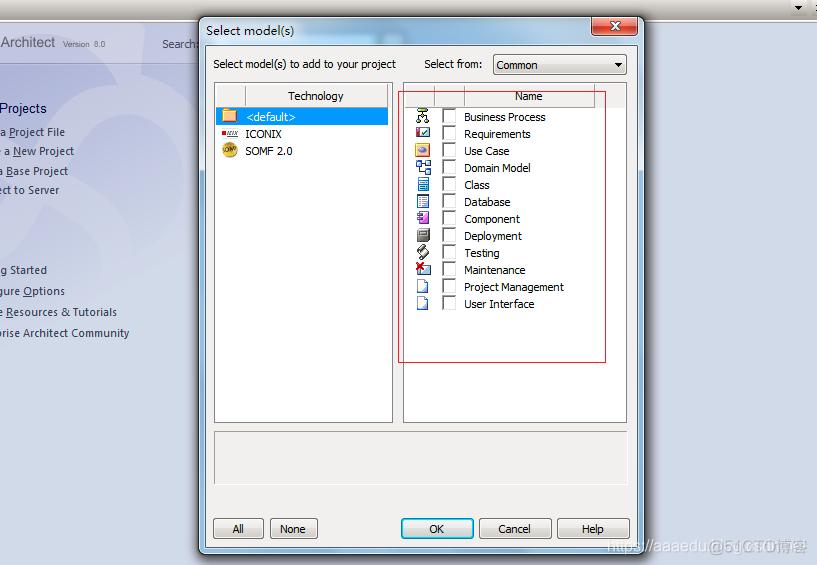

2、命名好，点击“保存“，弹出选择模型对话框，如图：
这些模型的名字如下：
*Business Process 业务流程模型
Requirements 需求分析模型
Use Case 用例模型
Domain Model 领域模型
Class 类设计模型
Database 数据库设计模型
Component 组件模型
Deployment 部署模型
Testing 测试模型
Maintenance 维护模型
Project Management 项目管理模型
User Interface 用户接口模型*
3、我们选择“Use Case “ 用例模型，如果我们不选也可以，后边新建视图列表时再选也行，点击”ok“后如图：

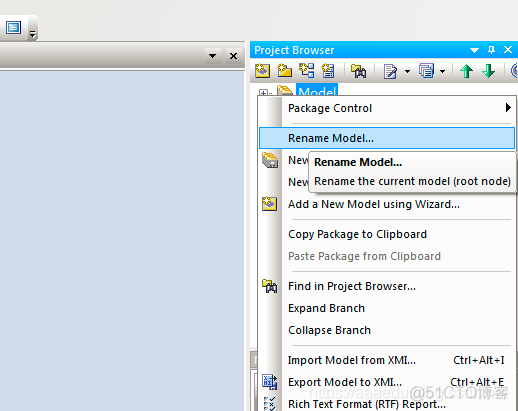

4、我们重命名建好的模型，点击右键，如图：

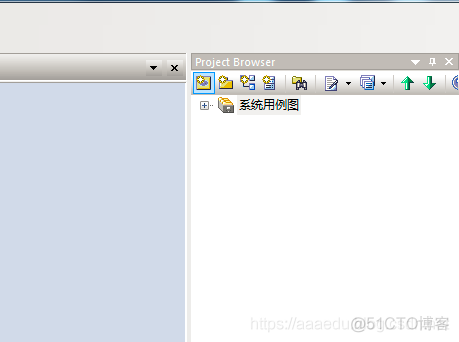

5、命名好后，如图：

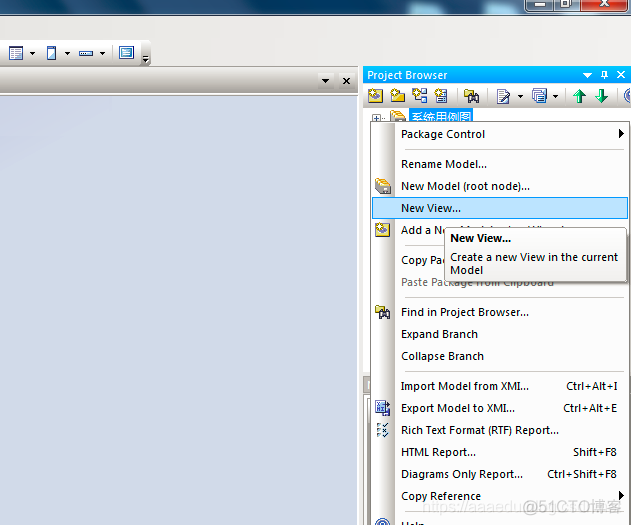

6、然后我们新建用例图，右键点击“模型“，选择”new view”,如图：

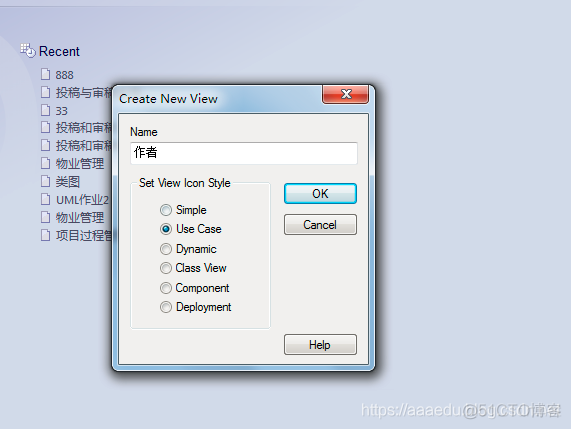

7、弹出框中在“name“命名该用例，然后选择“Use Case“，如图：

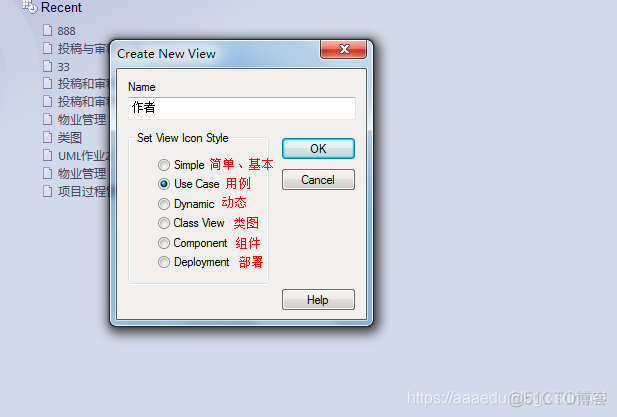

几种图的主要意思是：

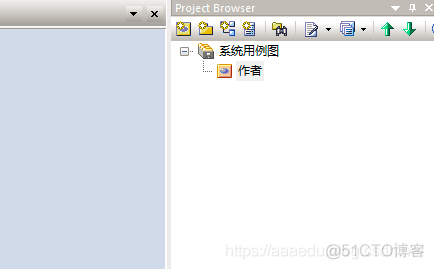

8、点击“ok“后，如图：

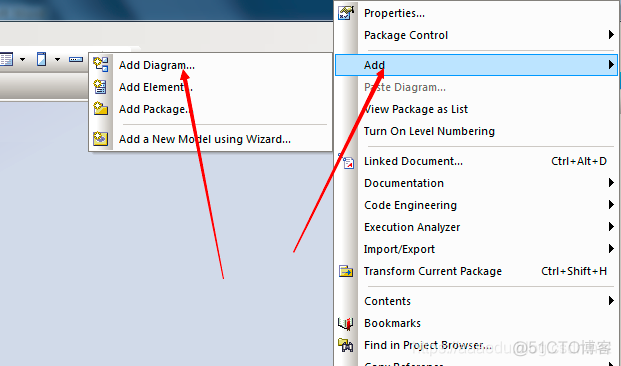

9、右键添加所需要的图，如图：

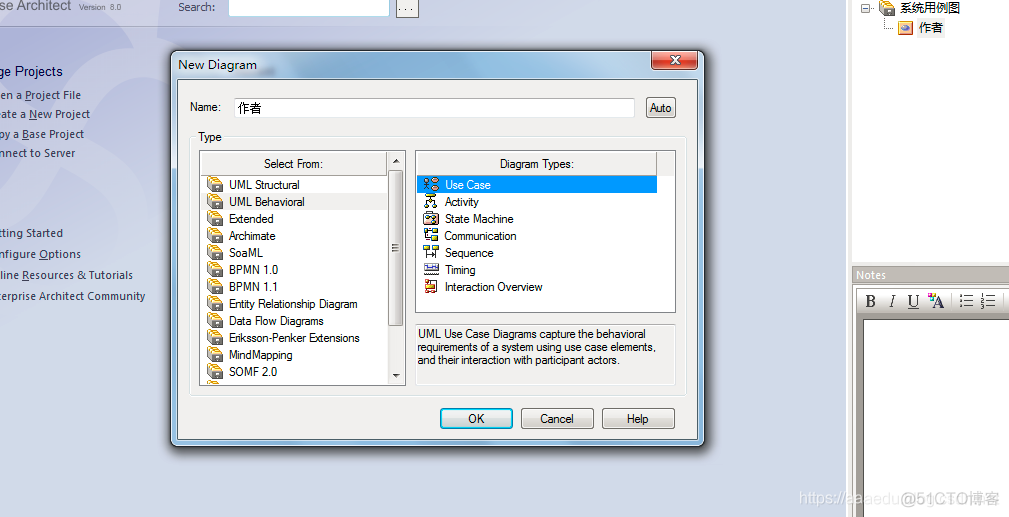

10、然后我们选择第一个，用例图,如图：

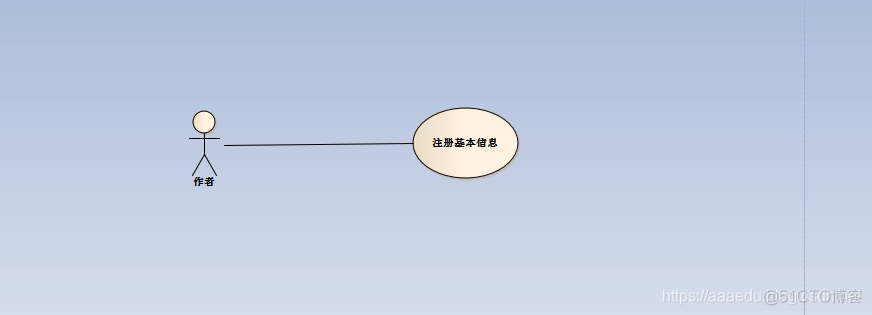

11、添加好的用例图，现在我们就可以进行画图了，从左边工具箱中拉出需要的元素，如：对象和用例，然后命名，如图：

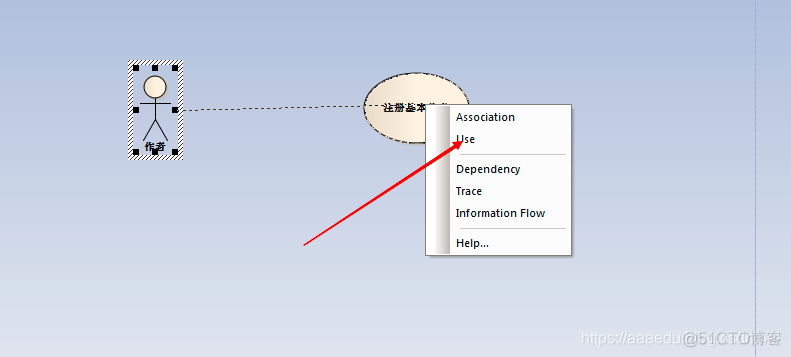

12、然后把对象和用例关联起来，这里选择“Use“如图：
13、到此，我们就建立用例图完成了，大概的步骤流程就是这样，具体还是很多的，需要我们慢慢去学习，去了解。
