钜泉三相电能计量芯片HT7136

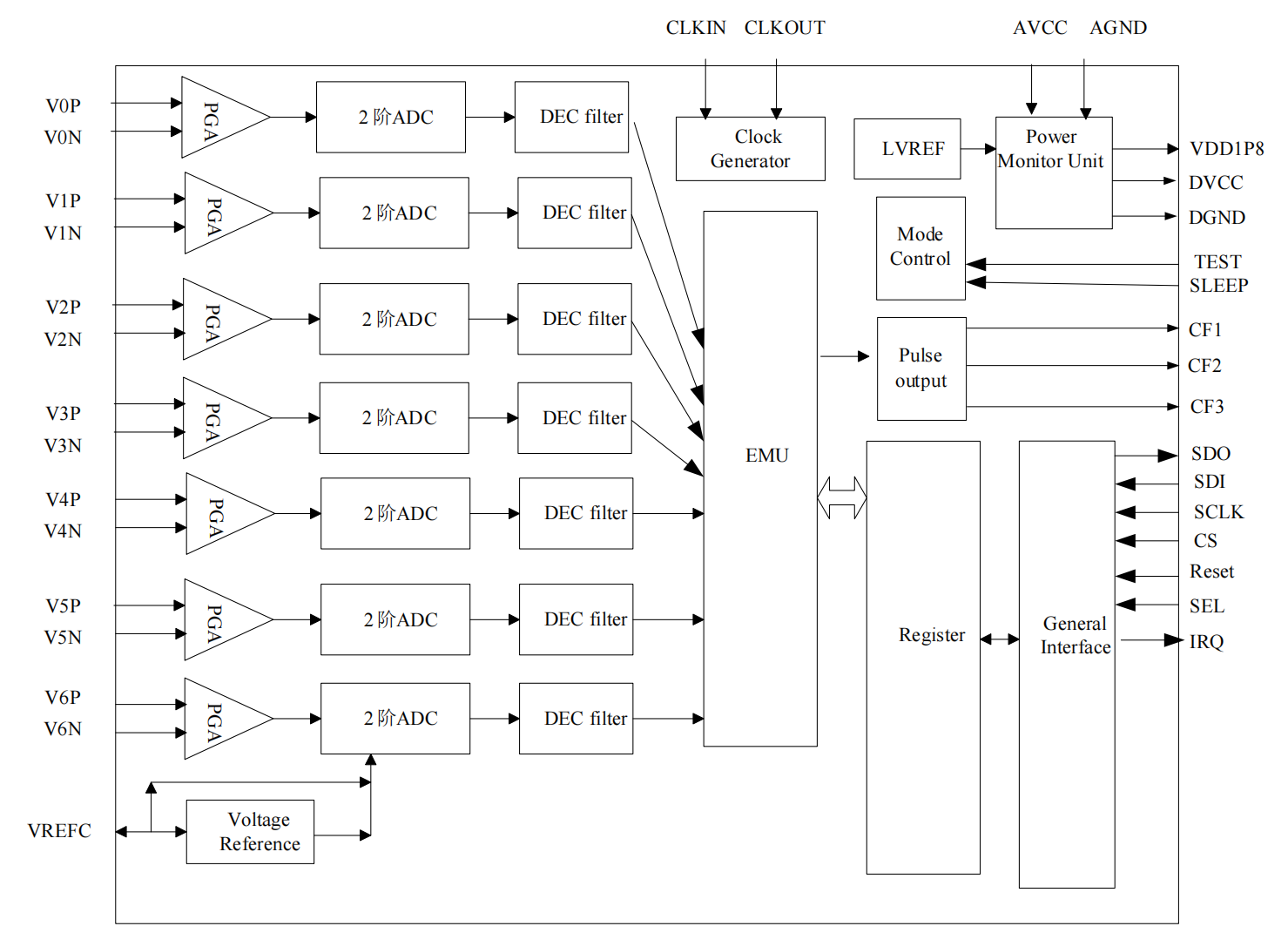

HT7136 系列多功能高精度三相电能专用计量芯片，适用于三相三线和三相四线应用。HT7136 集成了多路二阶 sigma-delta ADC、参考电压电路以及所有功率、能量、有效值、功率因数及频率测量的数字信号处理等电路，能够测量各相以及合相的有功功率、无功功率、视在功率、有功能量及无功能量，同时还能测量各相电流、电压有效值、功率因数、相角、频率等参数，充分满足三相复费率多功能电能表的需求。

芯片特性

--高精度，在输入动态工作范围（5000：1）内，非线性测量误差小于 0.1%

--有功测量满足 0.2S、0.5S，满足 IEC 新定义 0.1S 级规格，支持 IEC62053-22：2003，GB/T17215.322-2008

--无功测量满足 1 级、2 级，支持 IEC62053-23：2003，GB/T17215.323-2008

--HT7136 提供 7 路 ADC，三路电压/三路电流+第 7 路 adc（一般用于零线电流）

支持 IaIc/UaUc 通道可互换

--22 bit sigma-delta ADC

--BOR，LBOR 功能

--基波、谐波功能：同时提供基波/谐波有功功率/能量/电压电流有效值；支持谐波电能表，并针对谐波功

--率偏小增加 1 套 EC 常数设置

--提供断相指示、相序关系

--支持 sleep 模式，保存校表参数，唤醒后重新计算校表参数校验和

--提供 3 路可配置的 CF 脉冲输出（有功/无功/视在）

工作模式

HT7136 支持 2 种工作模式：Normal 及 Sleep 模式，其中 normal 模式兼容 ATT7022EU，用户通过 SLEEP Pin 引脚进行配置，以实现不同情况下的计量。

通过外部 Sleep Pin 拉高进入 Sleep 模式。Sleep 模式下，chip 处于休眠状态。

应用方式说明：

（1）Normal：用户将 EMU 时钟配置为 921.6kHz，开启六路 ADC 工作在 921.6kHz，实现 EMU 的正

常计量，其他的所有 EMU 功能用户可以选择开关。

（2）Sleep：chip 处于休眠状态，SPI 处于工作状态，只保存部分校表参数，支持唤醒复位，但复位需要分级，唤醒时不改写校表参数，同时需要重新计算校表参数校验和。Sleep 下功耗小于2uA。
