（长期更新）《零基础入门 ArcGIS(ArcMap) 》实验一（上）----空间数据的编辑与处理（超超超详细！！！）

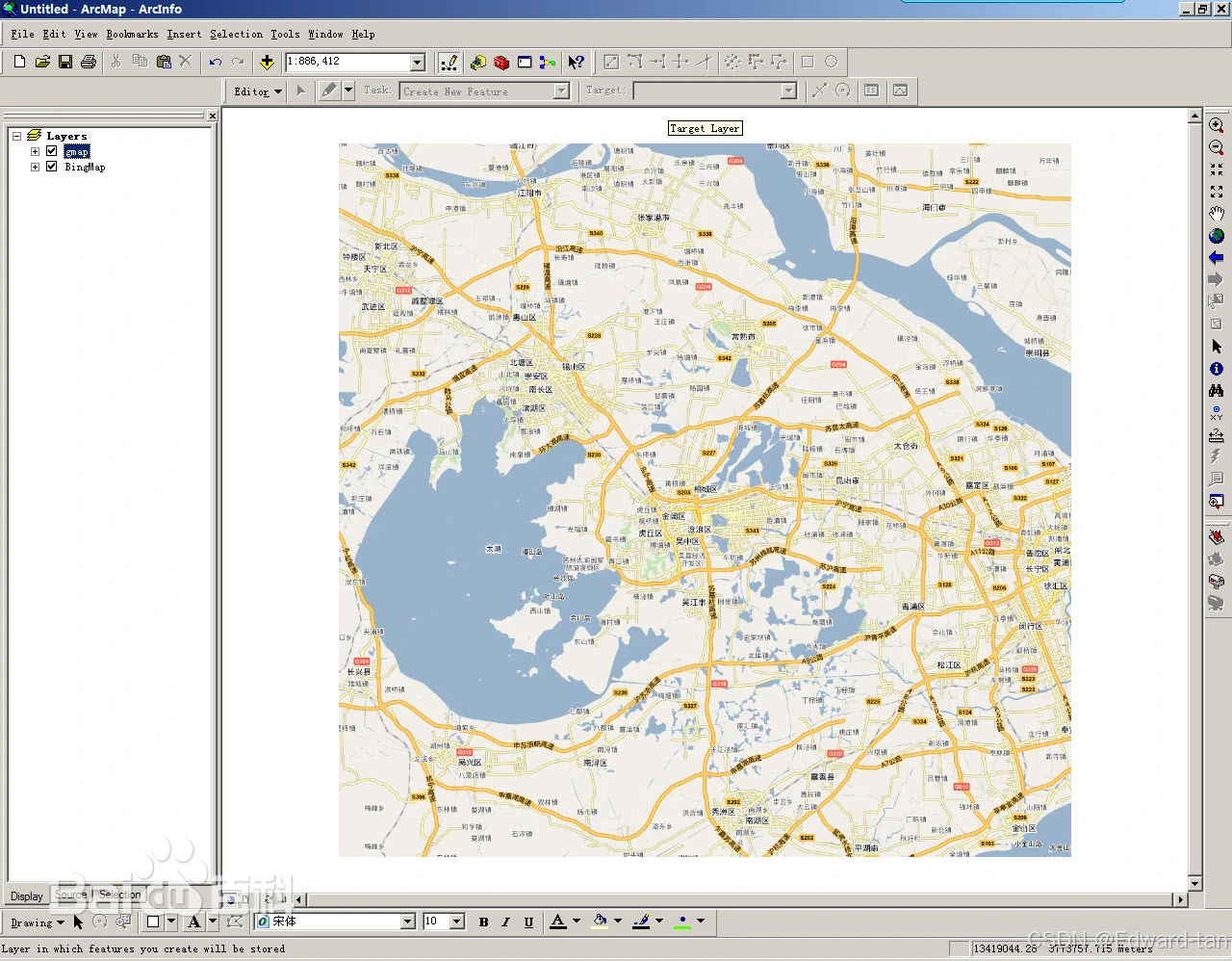

ArcMap介绍

ArcMap是一个用户桌面组件，具有强大的地图制作，空间分析，空间数据建库等功能。是美国环境系统研究所(Environment System Research Institute，ESRI)于1978年开发的GIS系统。

ArcGIS Desktop由三个用户桌面组件组成，即：ArcMap、ArcCatalog、ArcToolbox。

概念

ArcMap是一个可用于数据输入、编辑、查询、分析等等功能的应用程序，具有基于地图的所有功能，实现如地图制图、地图编辑、地图分析等功能。ArcMap包含一个复杂的专业制图和编辑系统，它既是一个面向对象的编辑器，又是一个数据表生成器。

ArcMap提供两种类型的地图视图：数据视图和布局视图。在数据视图中，用户可以对地理图层进行符号化显示、分析和编辑GIS数据集。数据视图时任何一个数据集在选定的一个区域内的显示窗口。在布局视图中，用户可以处理地图的页面，包括地理数据视图和其他数据元素，比如图例、比例尺、指北针等。

操作地图

操作地图

ArcMap提供了许多方法让你与地图进行交互操作。

浏览

地图可以让人们发现要素之间的空间关系。可以用刚才打开的地图查询市政大楼(City Hall)的位置，查看靠近学校的公园，或了解图书馆旁的街道的名称。

分析

可以通过向地图中添加图层获取新的信息和发现隐含的规律。例如，如果在Greenvalley地图中添加了人口统计信息，就可以用这张地图进行学区的划分或发现潜在的消费顾客。如果添加了地质或地表坡度的图层信息，就可以用这张地图确定可能发生山崩的危险区。

显示结果

ArcMap可以打印地图，并能将其嵌入到其他文件或电子出版物中。用户可以迅速地组织数据制作成图，保存地图时，所设计的打印版面、符号、注记和图表都同时被保存。

ArcMap中包含了一大批创建和使用地图的工具。

定制

地图是一种很有效的工具。如果地图中包含了可对其进行编辑加工的工具，将有助于用户更快地完成工作。用户可以通过向工具条中添加或删除工具，或创建个性化的工具条，轻松地定制ArcMap的界面。这些经过定制的界面可以和地图一起保存。

用户也可以运用包含在ArcMap中的编程语言工具VBA (Visual Basic for Applications)来开发新的工具和创建界面。例如，运用VBA可开发一个工具，完成在一个选定区域内制作房屋地址数据表的功能。一旦设计出某种工具，把它和定制的工具条相关联，或把这个工具和地图存储在一起，其他人就能使用这个工具了。

编程

为了便于同地图进行交互操作，用户可以自行设计新界面，创建特殊要素类。ArcGIS是完全组件对象模型(COM)化的，开发人员可以使用任何一种与之兼容的编程语言来制作组件。



ArcMap下载

对于ArcMap的下载，大家可以参考这篇博客：

ArcGIS10.8保姆式安装教程，超详细；附安装包_arcgis10.8安装教程-CSDN博客文章浏览阅读8.7w次，点赞198次，收藏823次。ArcGIS10.8是Esri公司的GIS平台，用于处理、分析和管理地理数据。文章提供了详细的安装教程，包括下载链接、安装步骤和破解方法，并提到了其新特性，如强大的编辑工具和影像数据处理能力。此外，还介绍了如何进行汉化操作和ArcGIS的实际应用。

https://blog.csdn.net/qq_57342311/article/details/128675890

这篇博客完全保姆式教程，非常详细，包括如何用补丁及汉化也有教程，安装版本为10.8，是目前比较主流的安装版本（安装太新不稳定，而且现在新版本的补丁好像也没出）

ArcMap实验--空间数据的编辑与处理

1.1实验内容及目的

1.1.1实验内容

某市近期对地块内建筑物数据进行采集更新,但在采集过程中,数据出现了偏移,为保证数据能够正确使用,需要对采集的数据进行编辑处理,同时构建具有拓扑关系的道路网。

(1)将CAD数据中的“新地块”和“新建筑物”转为shapefile数据格式,使之能够供工作人员编辑使用。 (2)已知该CAD数据记录的是“osm_id=126262894”的地块建筑数据,请将上述shapefile 数据图层更新至正确位置。 (3)将新采集的图层数据更新到相应的要素图层中。 (4)试查找坐标点(-15166767.657,6601514.062)所在的建筑物“osm_id”值,该点的坐标系为“WGS 1984_PDC Mercator” (5)对道路要素类,使用拓扑工具条创建拓扑规则(不能有悬挂点,不能有伪结点,不能相交),并对拓扑错误进行修正。

1.1.2 实验目的

(1)掌握CAD数据转换成shapefile数据格式的方法。 (2)掌握空间数据误差校正方法。 (3)掌握空间数据投影变换方法。 (4)掌握拓扑检查及拓扑修正的方法。

1.2实验方案

首先进行环境设置,将已知数据CAD文件进行格式修改并导人ArcGIS软件中。数据导人后,发现与原建筑物数据位置不一致,需要进行空间校正再进行联合操作。通过坐标变换,使联合后的建筑物坐标系与查找点的坐标系相同,从而找出指定坐标点所在地块位置。最后对道路进行拓扑检查和正。 (1)数据格式转换:由于新建建筑物为CAD格式,需转成shapefile格式才能进行数据处理。 (2)空间校正:转换数据格式后,需利用空间校正工具使新建建筑物位置与原地块位置一致。 (3)数据联合更新:利用联合工具将新建建筑物图层更新到原建筑物图层。 (4)指定坐标查找:先通过投影转换使坐标点的坐标系与地块图层的坐标系一致,然后利用坐标查询工具查找坐标点位置。 (5)道路拓扑检查与修正:利用拓扑工具对道路数据进行拓扑检查与修正

(6)数据人库:新建文件地理数据库,将所需数据导入数据库中。

1.3操作流程

1.3.1 环境设置

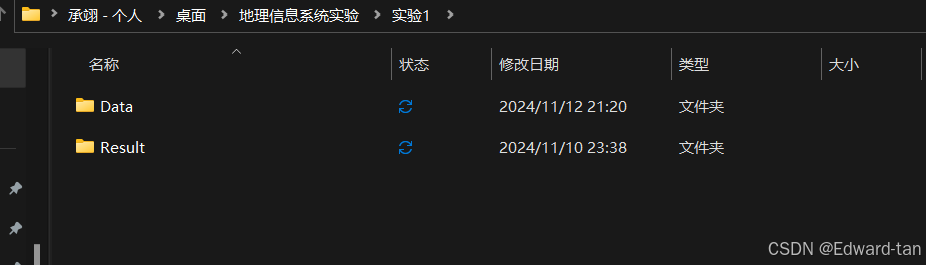

在D盘新建一个Data文件夹，将我发的数据放入Data文件夹中，在D盘新建文件夹“Result”

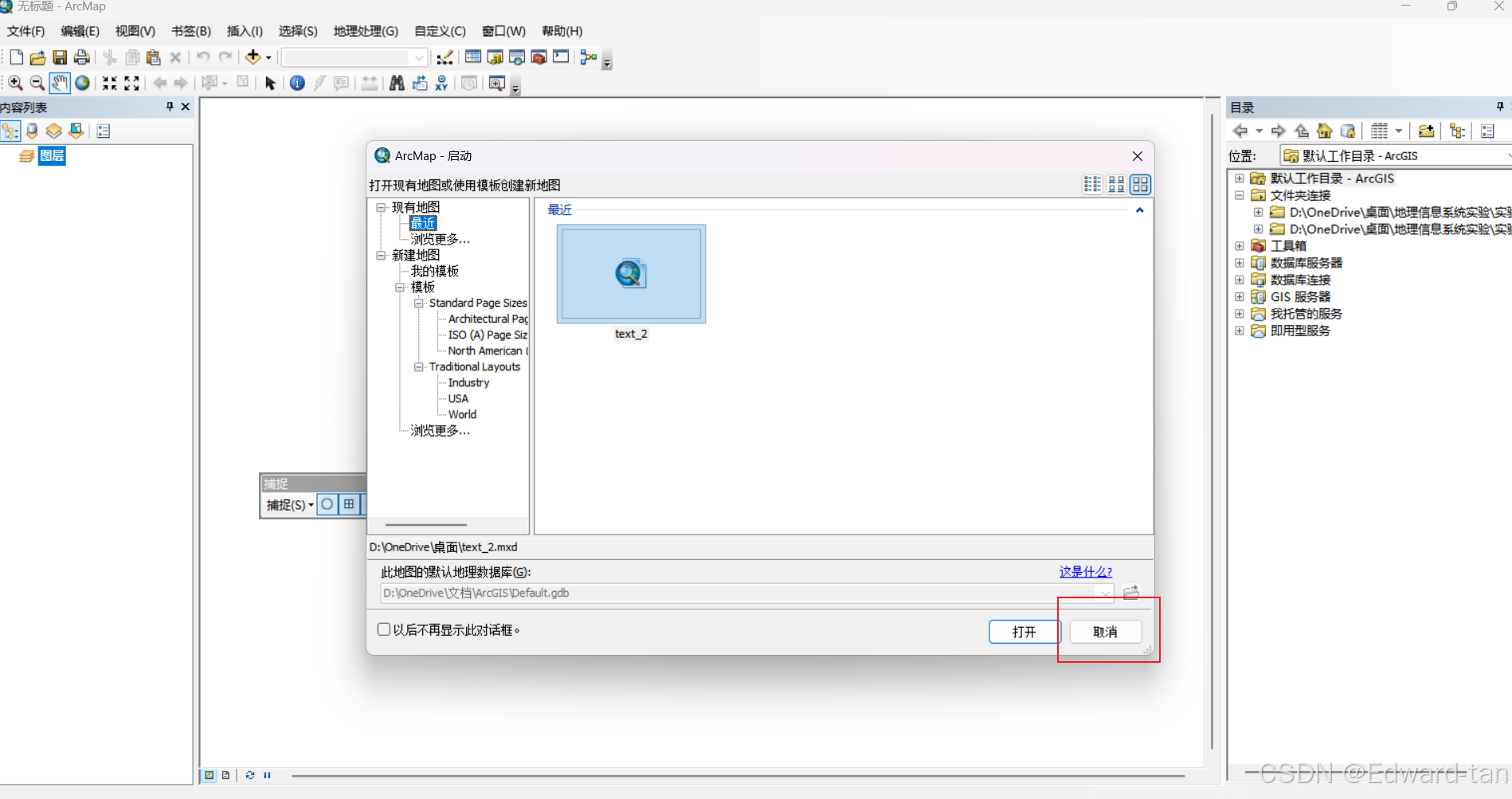

启动ArcMap,点击取消.

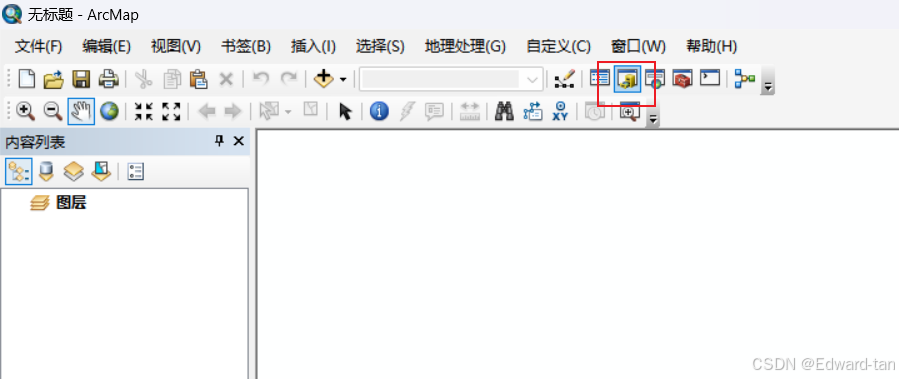

点击打开目录，在目录中连接“Result”、Data文件夹，在“Result”文件夹中新建地理数据库,用于放置结果数据启动ArcMap。

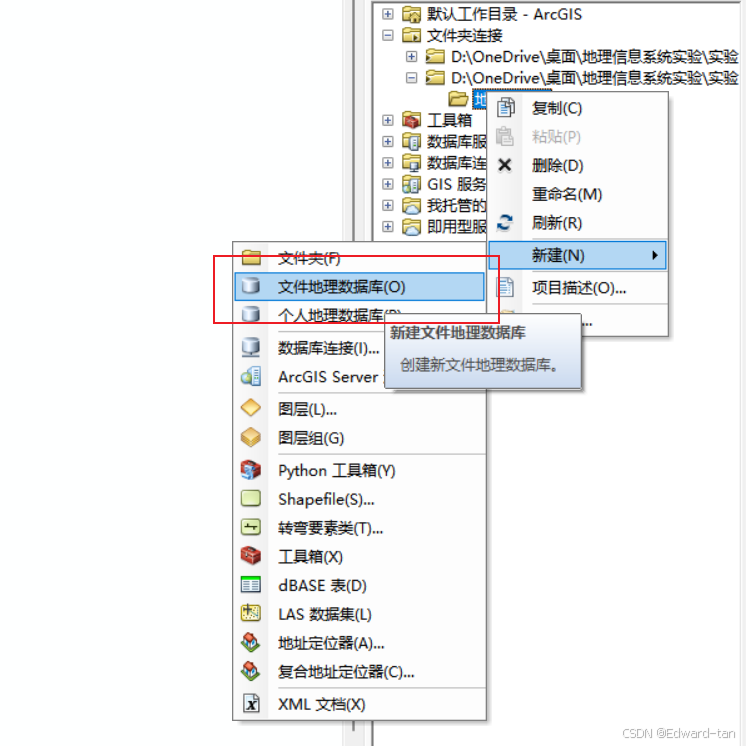

Result文件夹中新建一个文件夹，名字为地理数据库。点击连接好的Result文件夹，点击地理数据库文件夹，右键新建文件地理数据库


将Data文件夹左键拖动到左侧图层区进行显示，这样就能看见数据点在图上的可视化了，看着很高级的样子

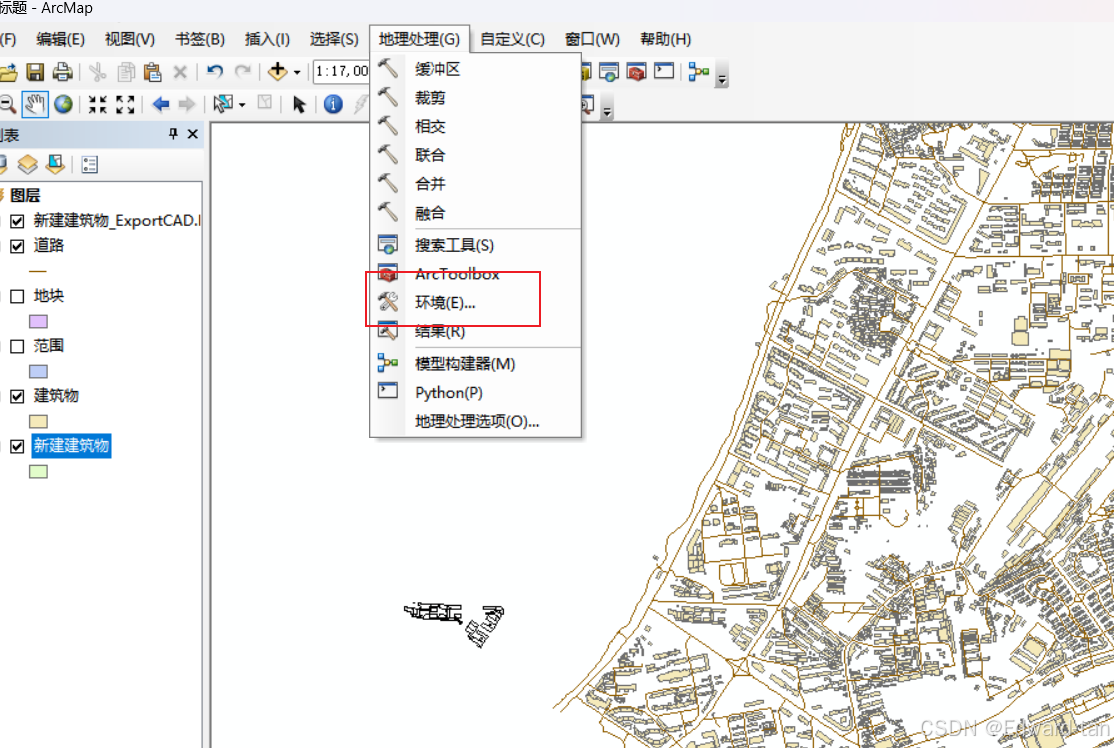

加载所需数据后,在菜单栏中点击【地理处理】-【环境设置】

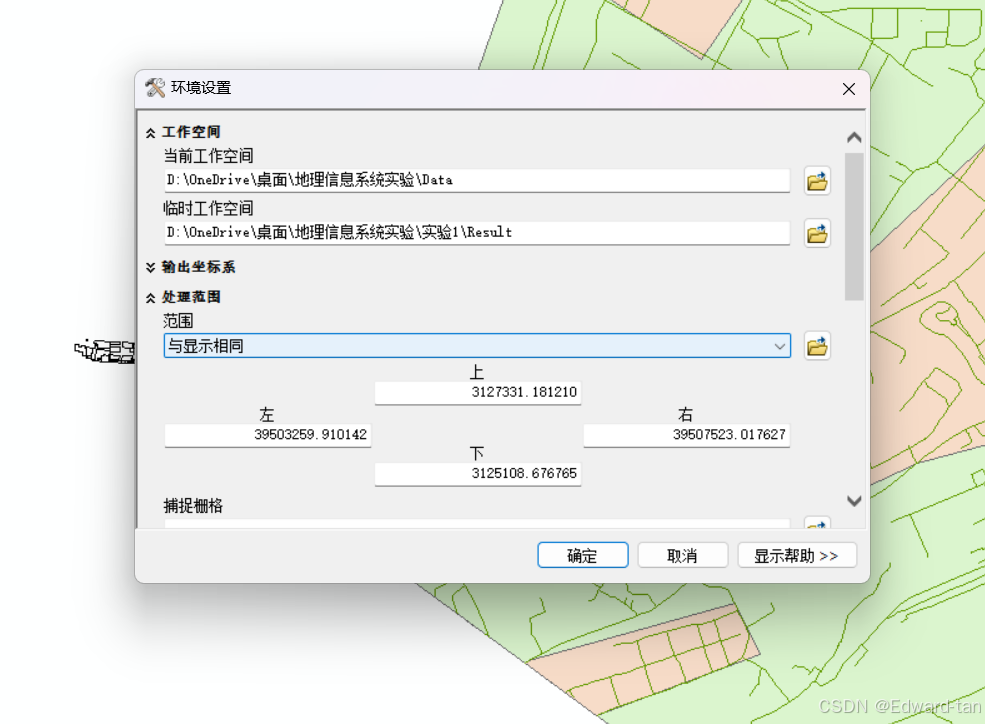

打开“环境设置”窗口,设置“当前工作空间”为“D:\Data”及“临时工作空间”为“D:\Result”，设置处理范围中的【范围】为"与显示相同",点击【确定】,完成环境设置


1.3.2数据转换

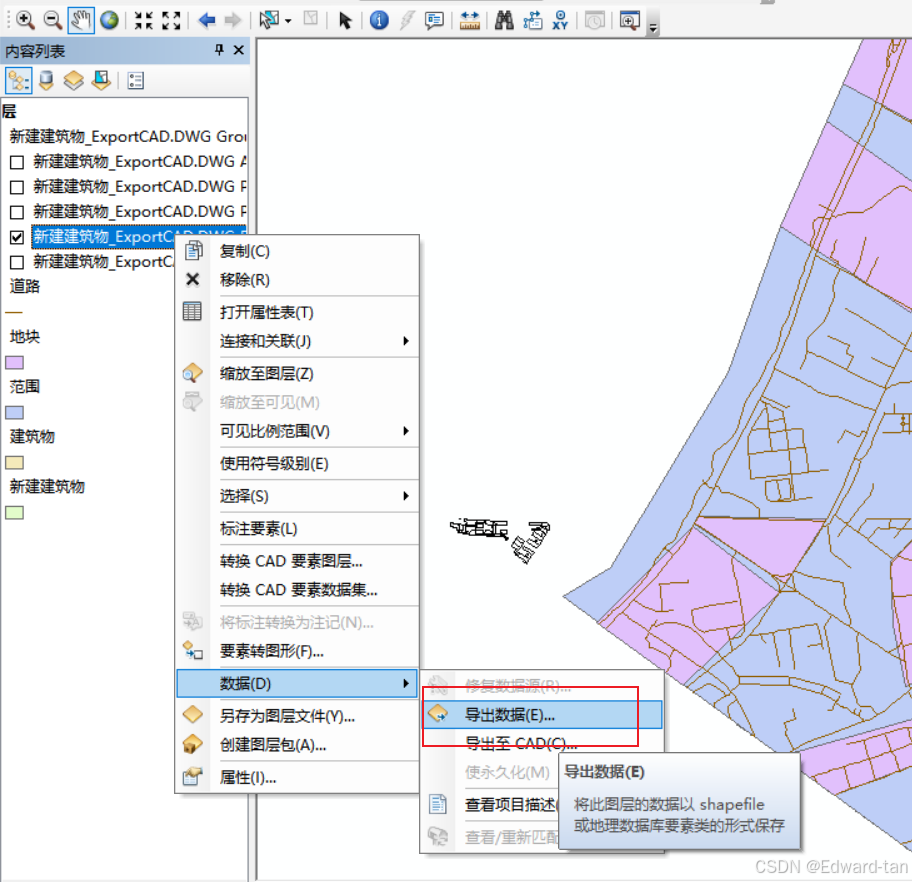

加载新建建筑物 CAD数据,右键点击【新建建筑物_ExportCAD.DWG Polygon】,点击【数据】--【导出数据】

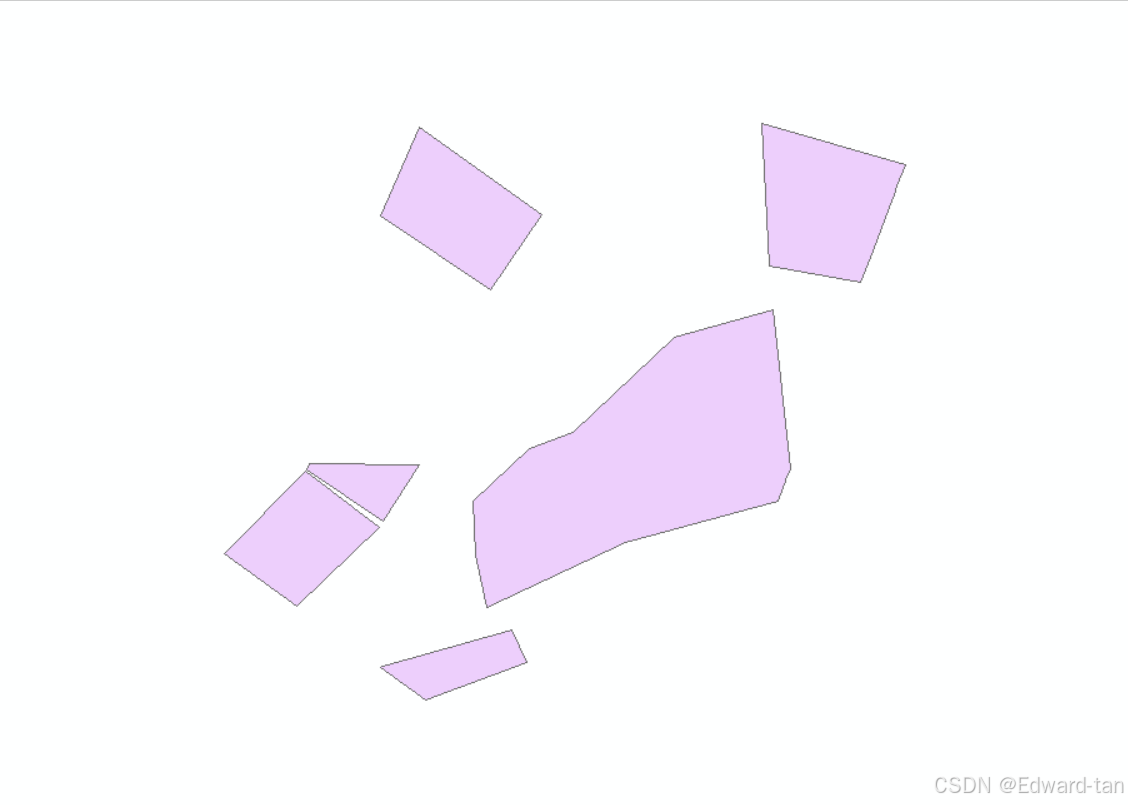

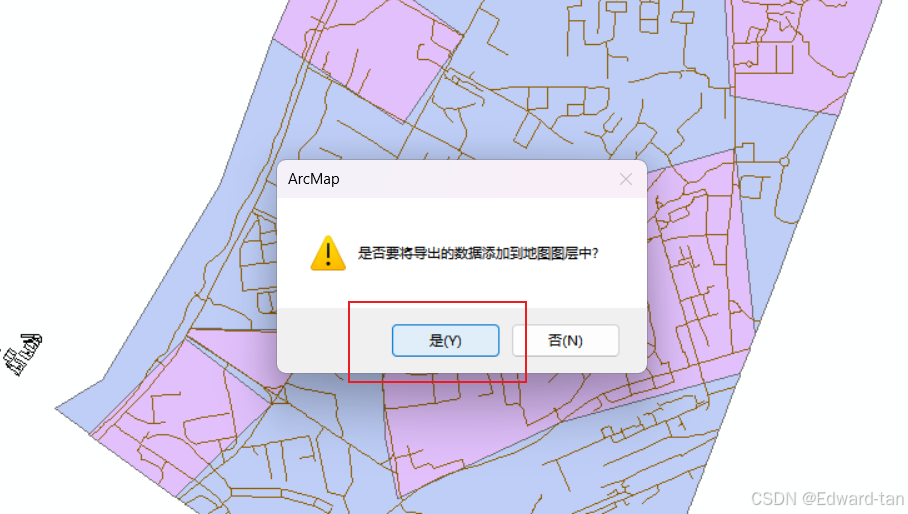

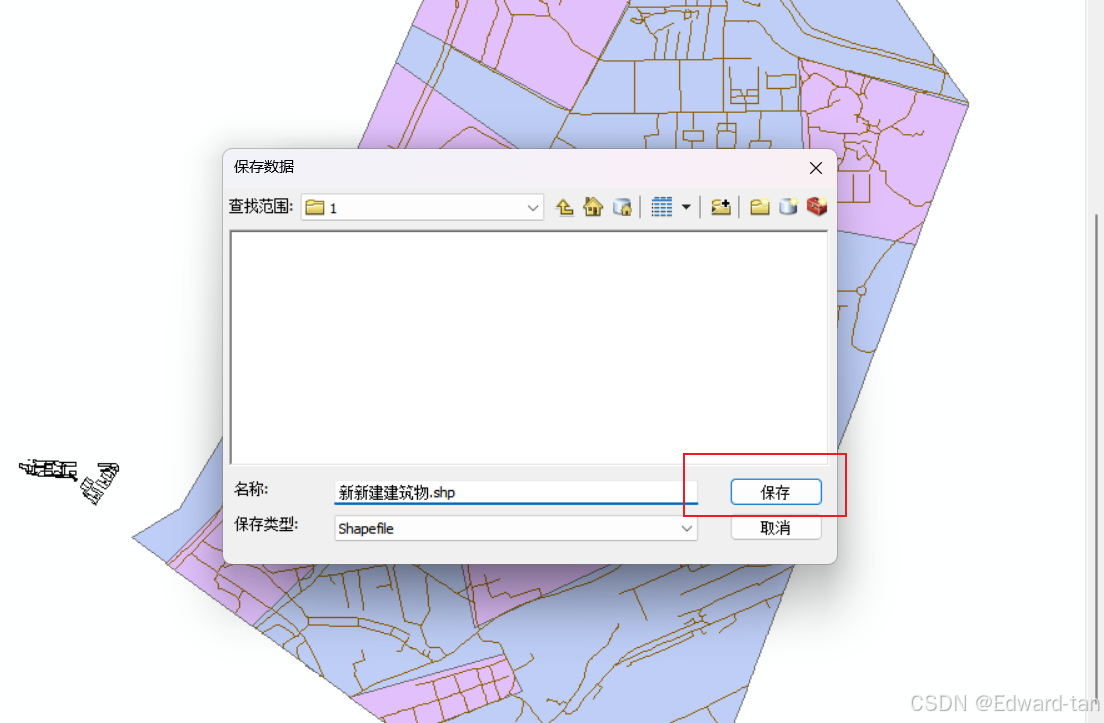

打开“导出数据”窗口,确定输出路径及名称,保存为shapefile数据格式（保存到D\Data\1\新新建建筑物.shp）,点击是(Y),得到“新新建建筑物.shp”数据。



1.3.3空间矫正和数据更新

(1)空间校正:

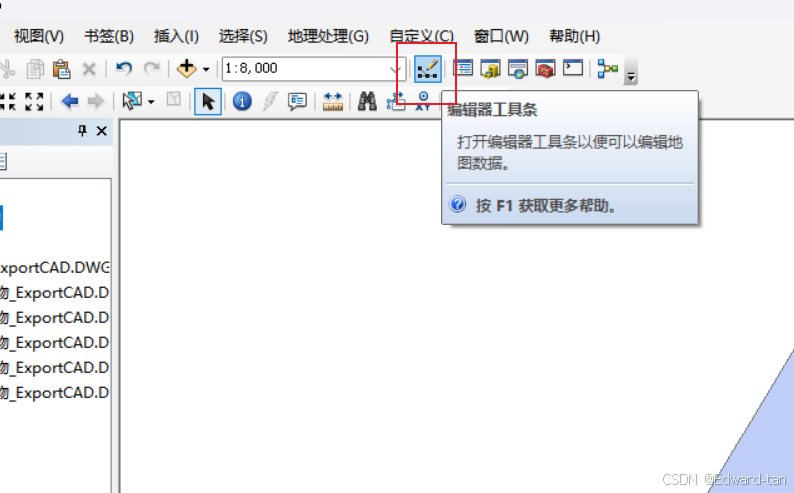

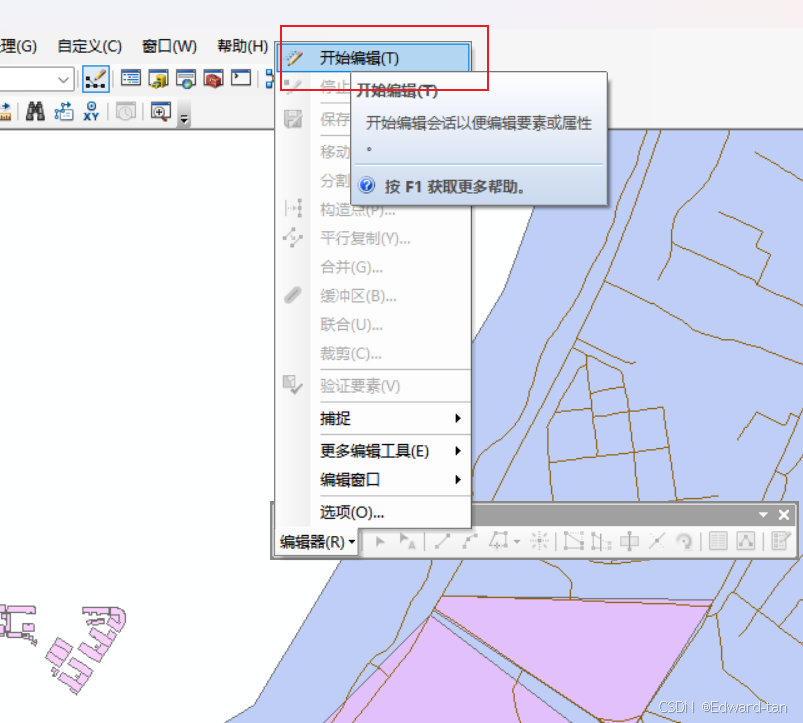

点击编辑器工具条中的【编辑器】--【开始编辑】

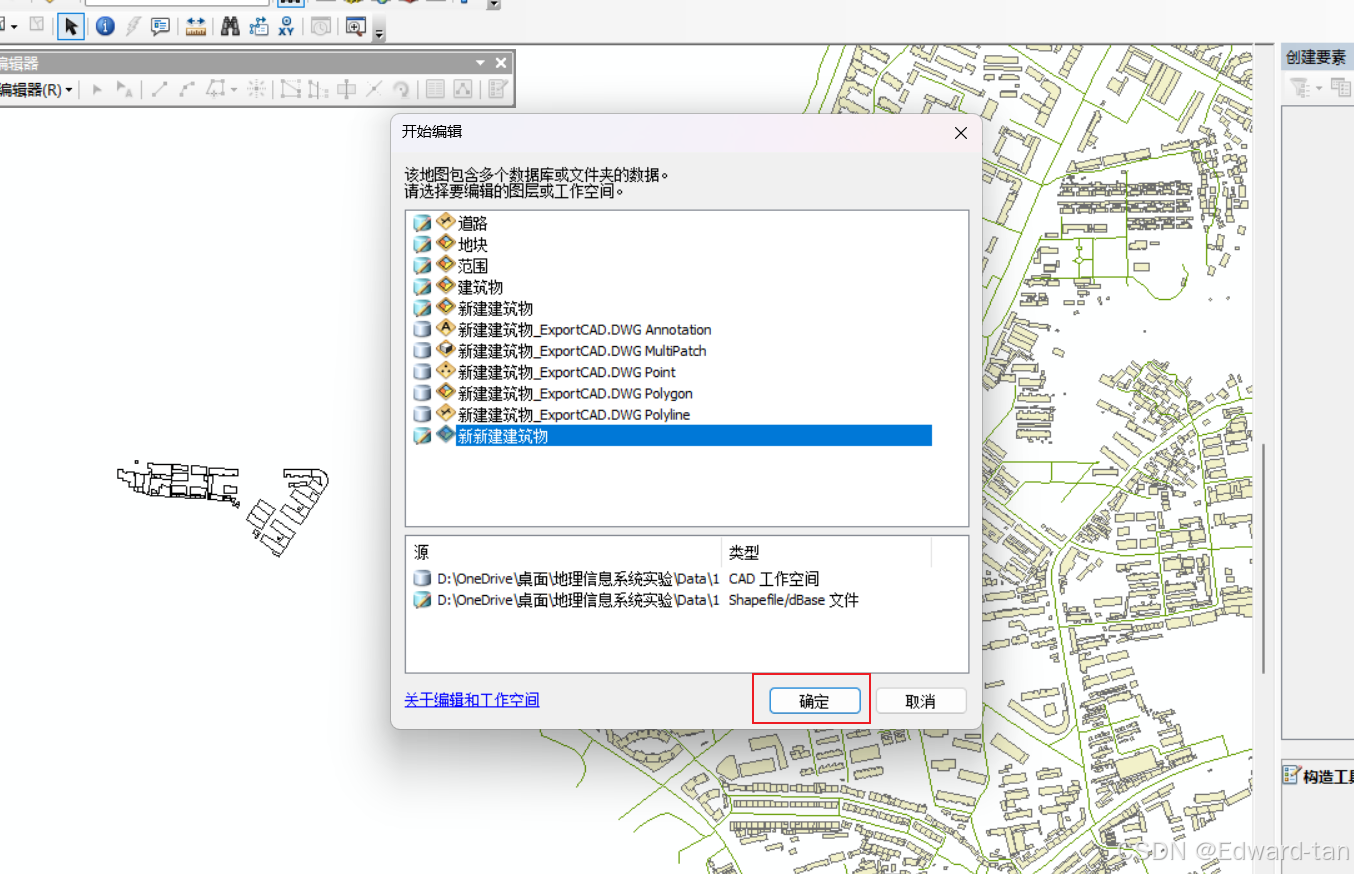

选择新新建建筑物图层，点击确定，进行编辑

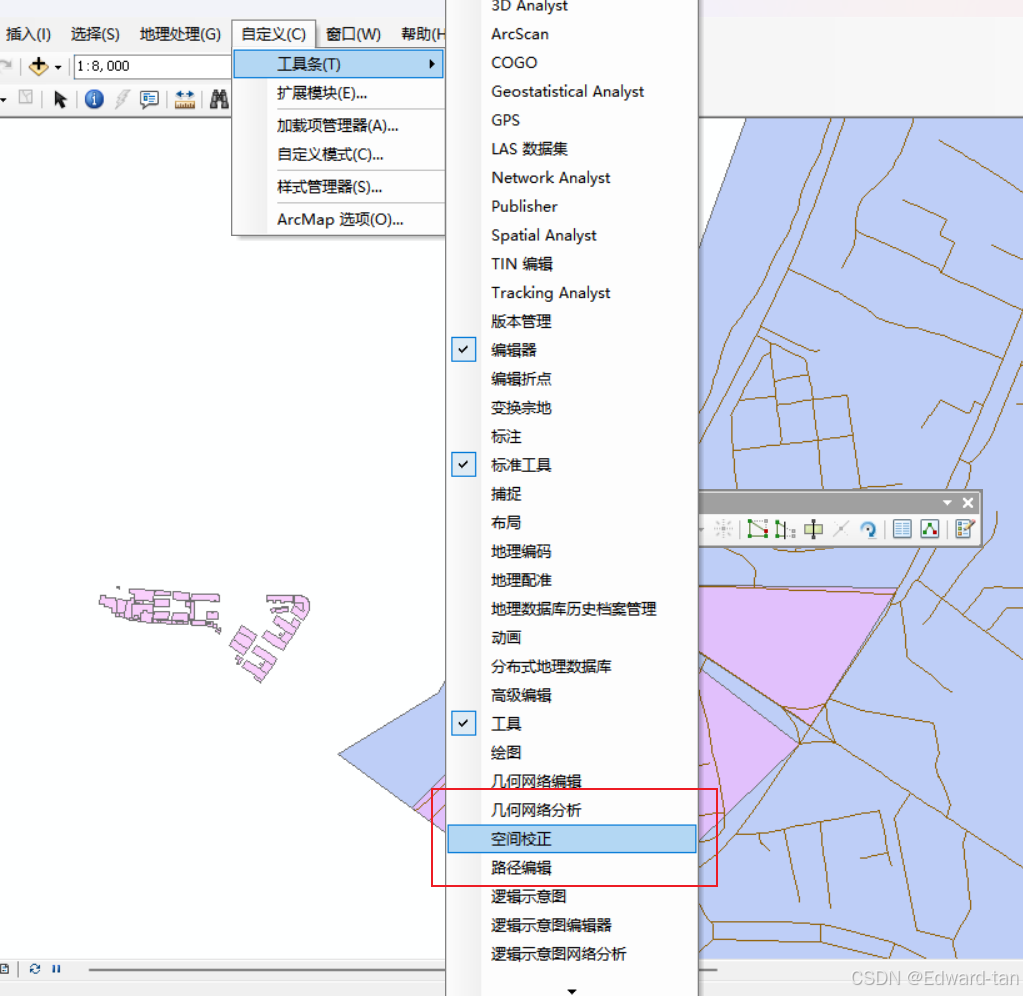

点击【自定义】--【工具条】--【空间校正】

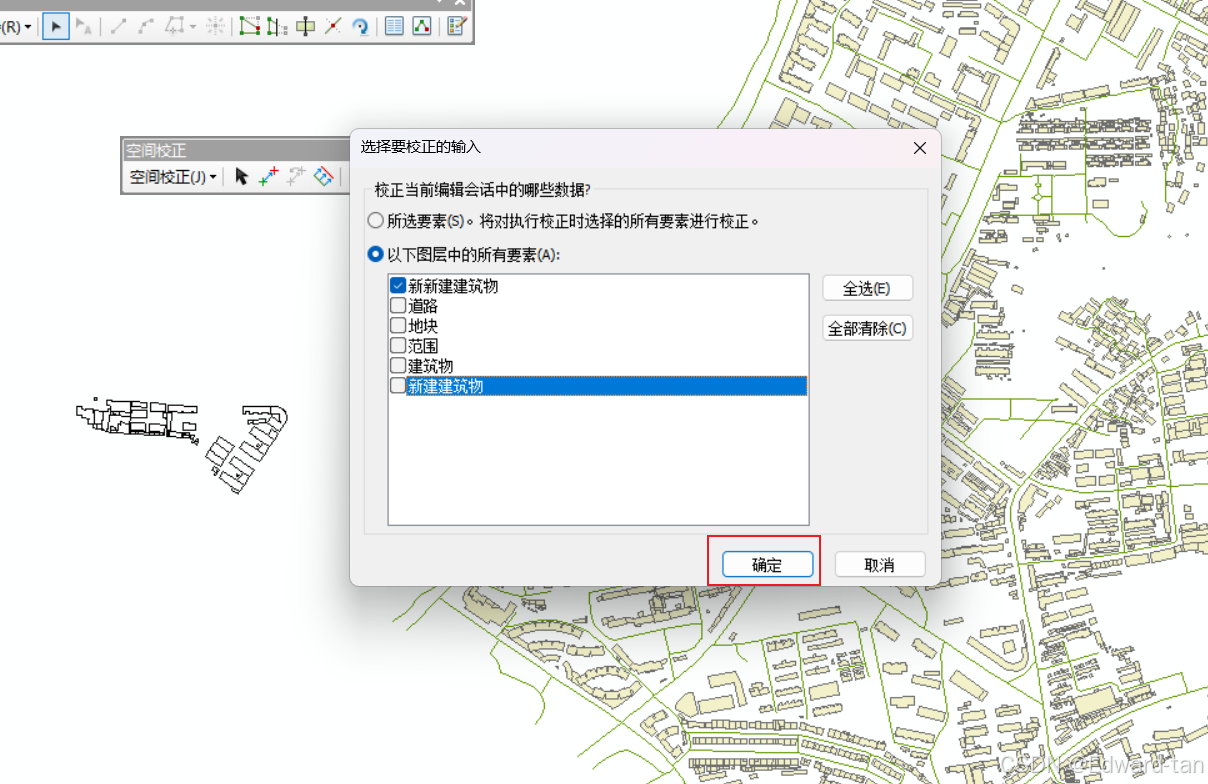

打开空间校正工具条,点击【空间校正】一【设置校正数据】,选择“要校正的数据为“新新建建筑物”，点击确定。

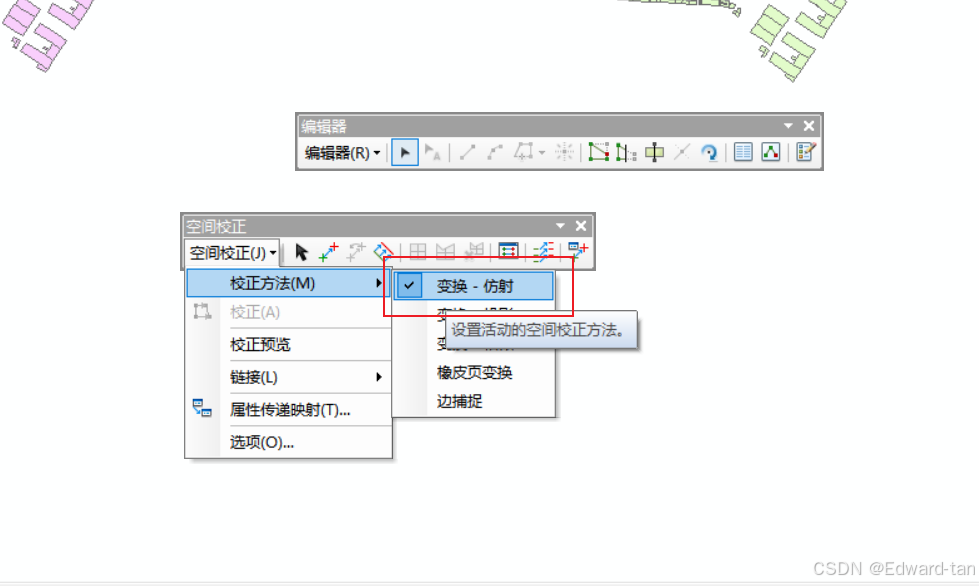

点击【空间校正】--【校正方法】,设置校正方法为“变换-仿射”。

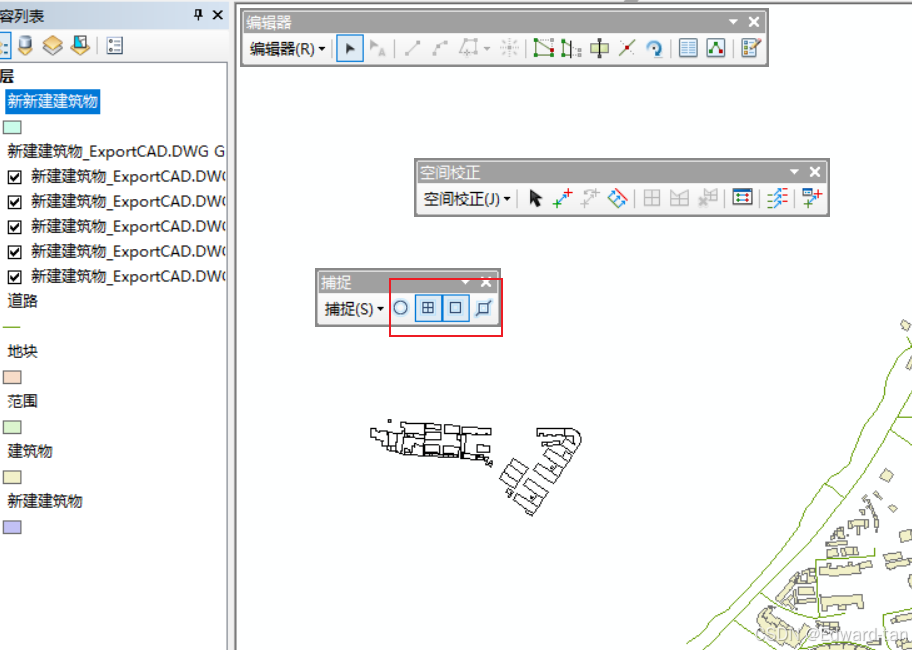

点击【自定义】--【工具条】--【捕捉】,弹出捕捉工具条,打开端点捕捉与折点捕捉。

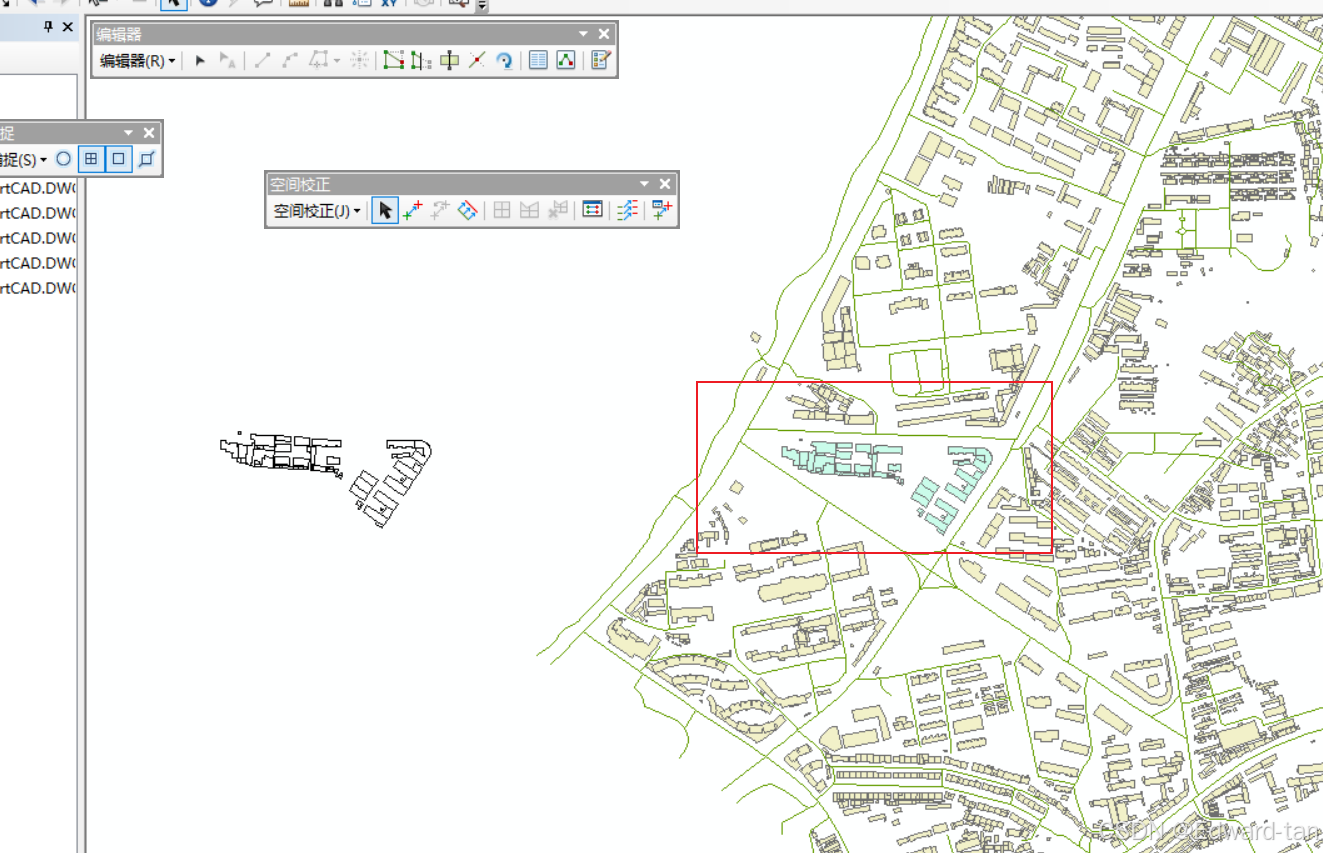

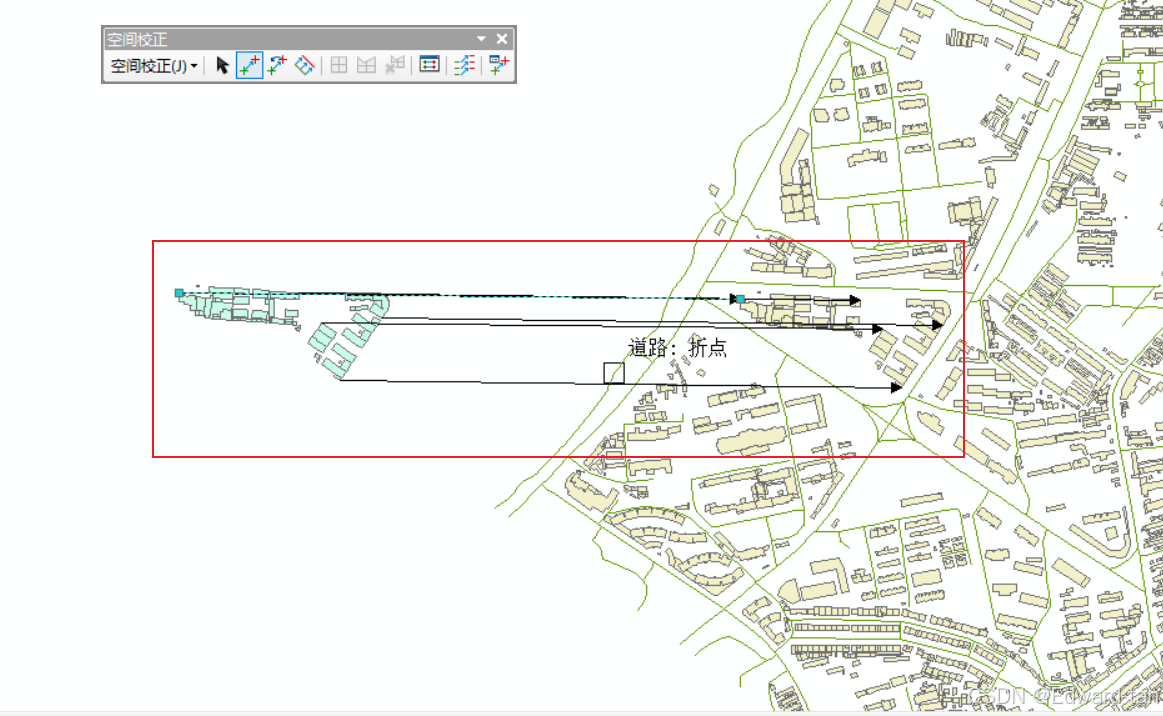

点击空间校正工具条中的【新建位移链接工具】,先选择需要被校正点,然后选择正确图层上的点,建立位移链接，建立五六个校正连接即可。

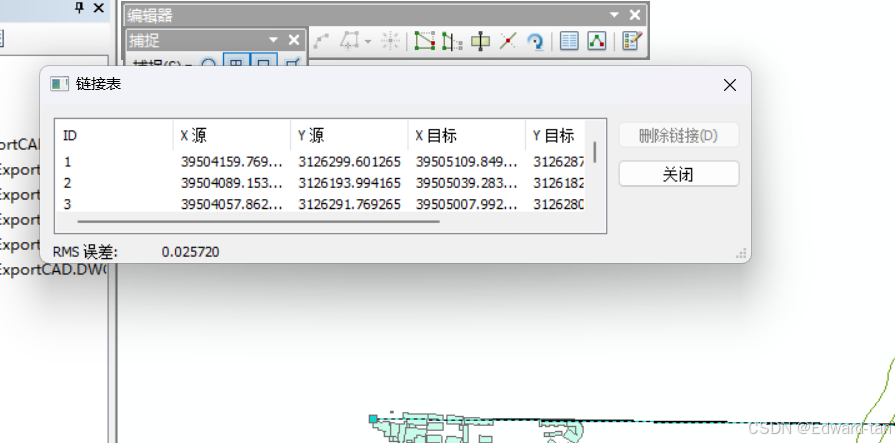

完成点位链接后,查看链接表,保证残差在误差内。


点击【空间校正】-【校正预览】,确定校正无误后,点击【空间校正】-【校正】,完成空间校正


(2)数据更新:

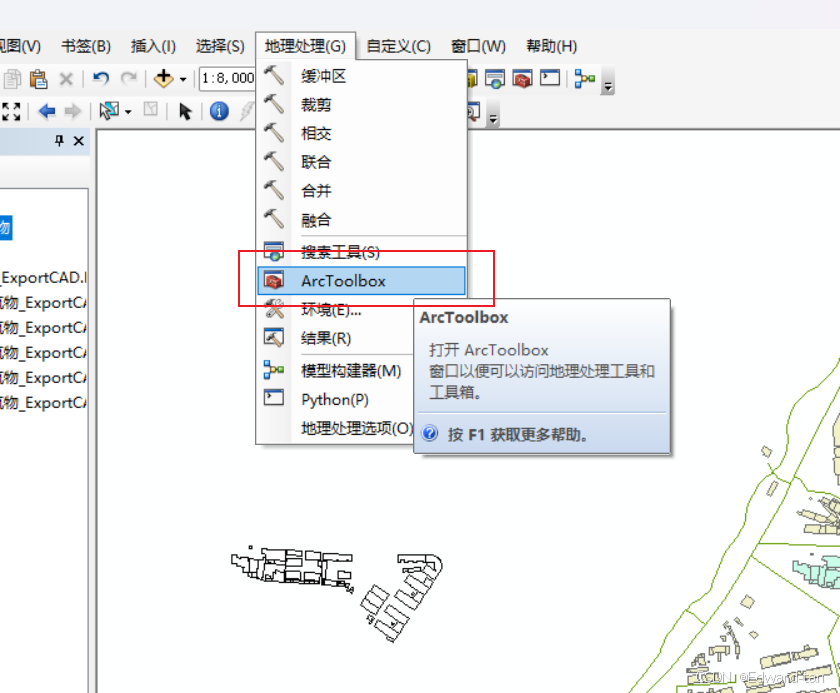

点击【地图处理】中的ArcToolbox


再点击【分析工具】-【叠加分析】-【联合】

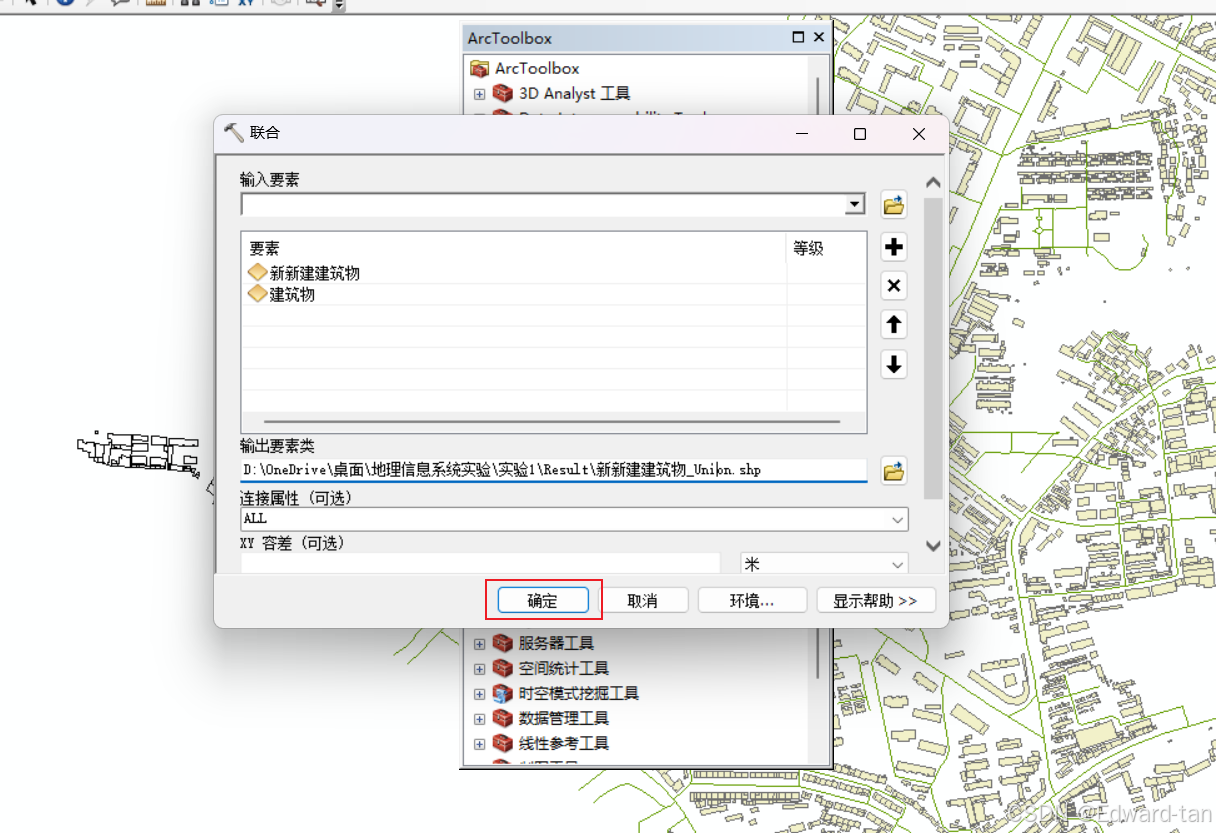

打开“联合”窗口,输人新建建筑物与建筑物数据,确定输出路径及名称,点击【确定】,完成数据联合。

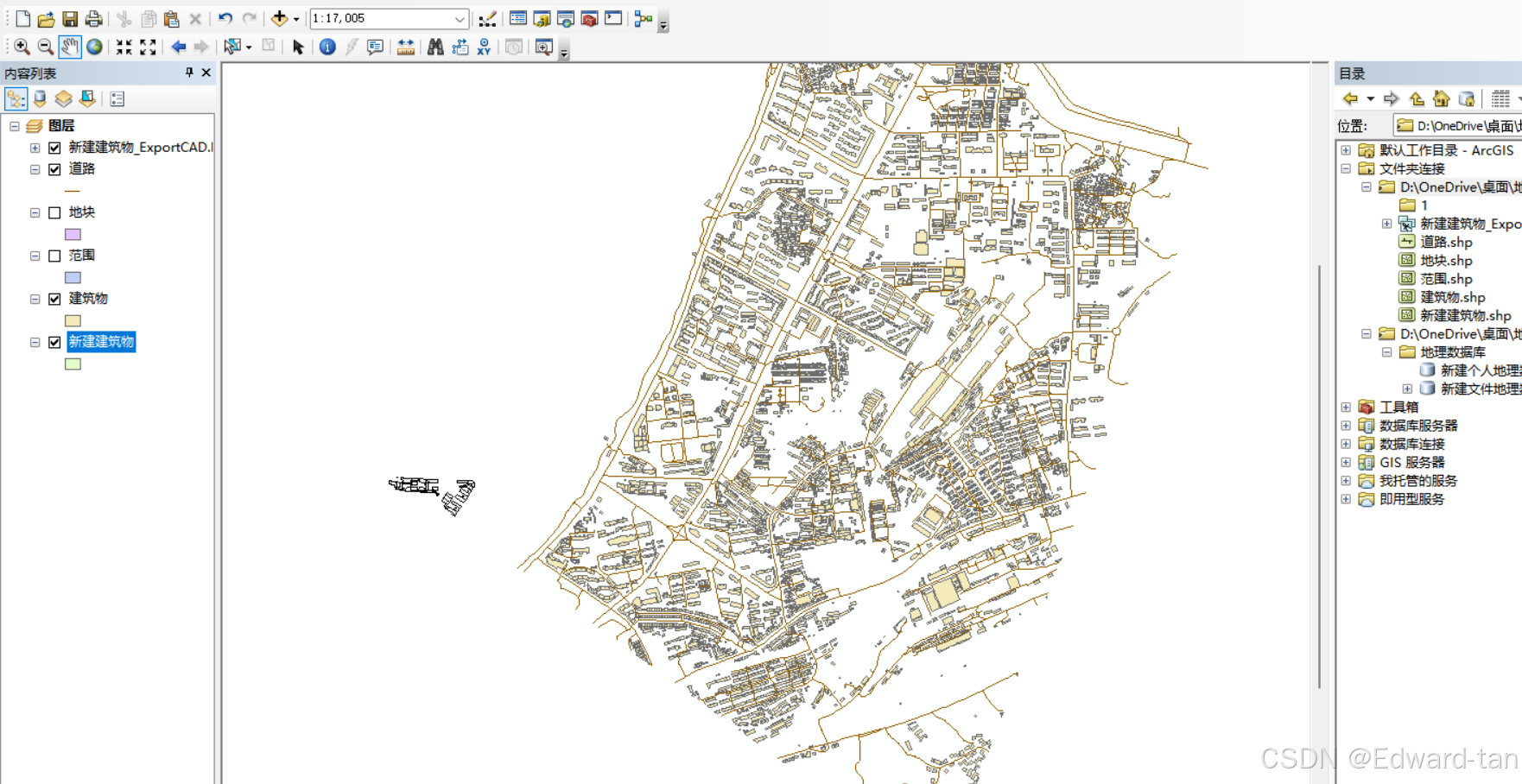

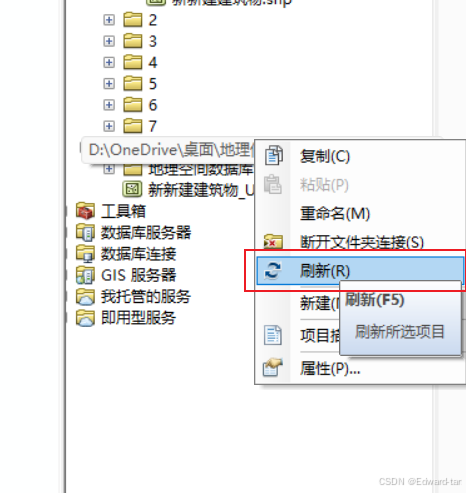

在目录处右键Result文件夹，点击更新，显示图层，就能看见更新后的图层



1.3.4 坐标点查找

(1)变换投影:

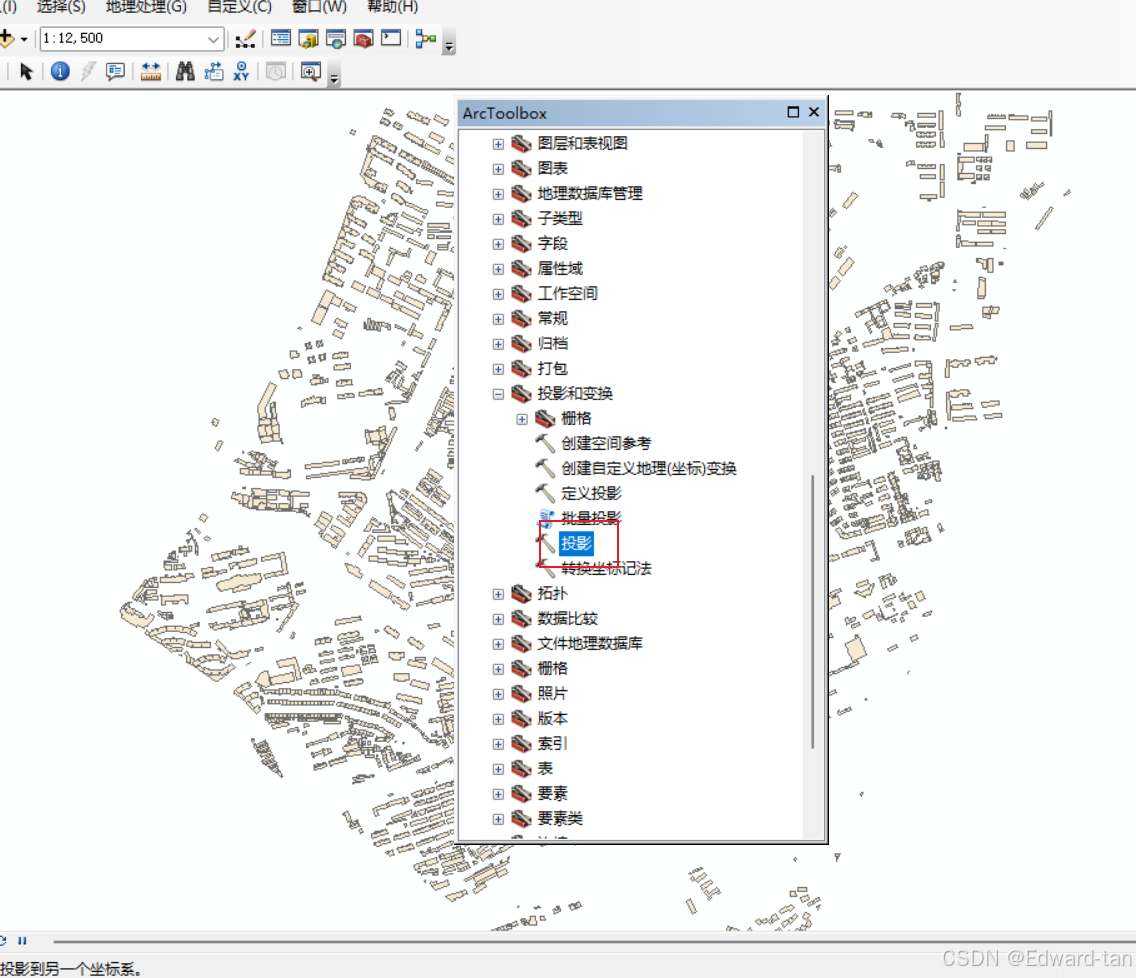

点击【地理处理】--【ArcToolbox】--【数据管理工具】--【投影和变换】--【投影】,

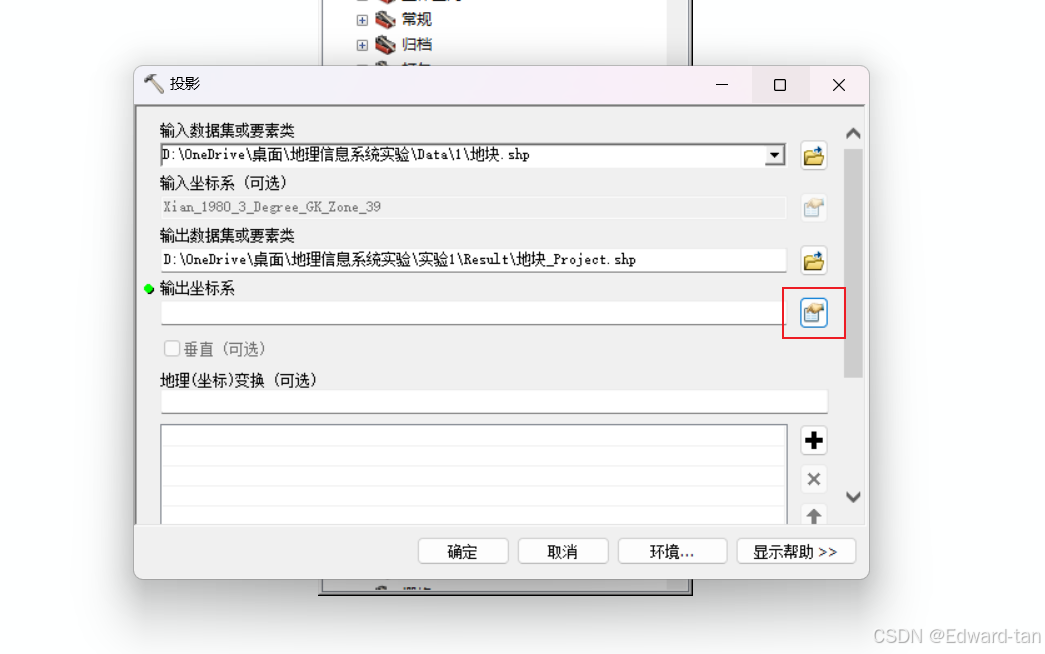

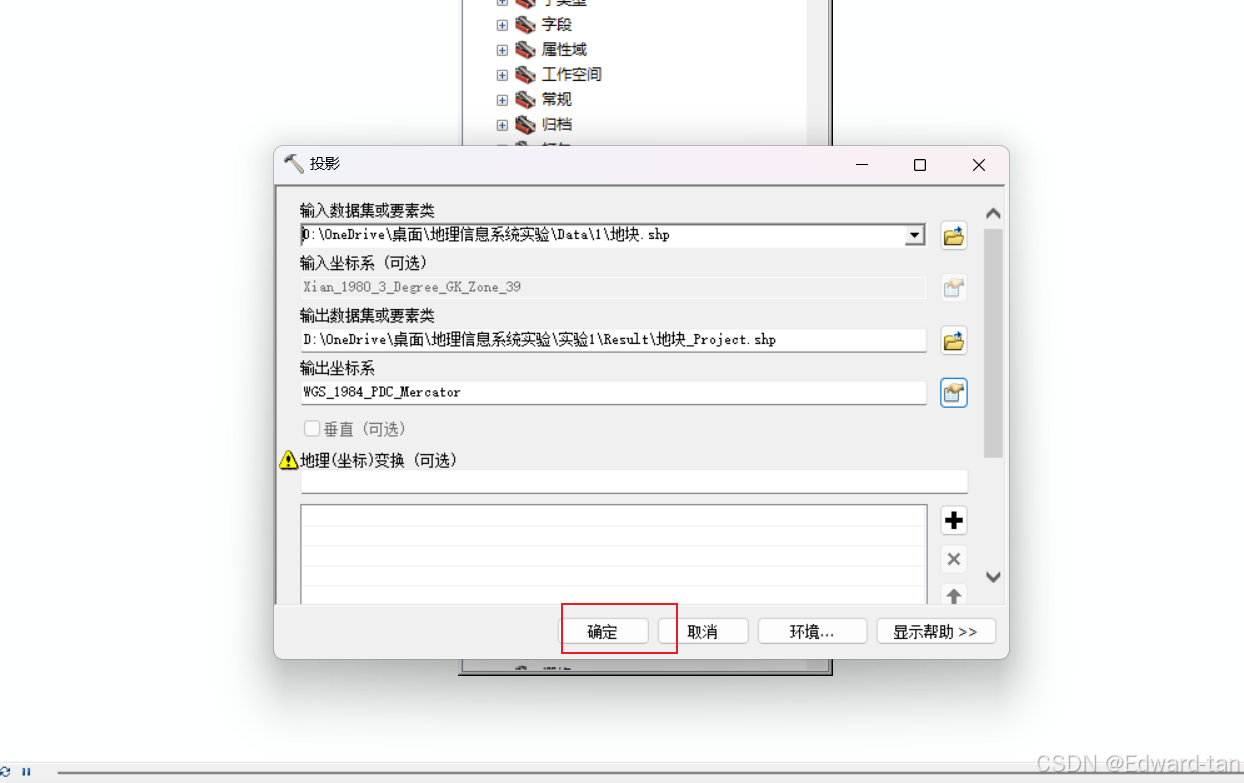

输人“地块”数据,点击输出坐标系右方，导人查找点投影坐标系“WGS_1984_PDCMercator”(直接搜索),确定输出路径及名称,点击【确定】,完成投影。

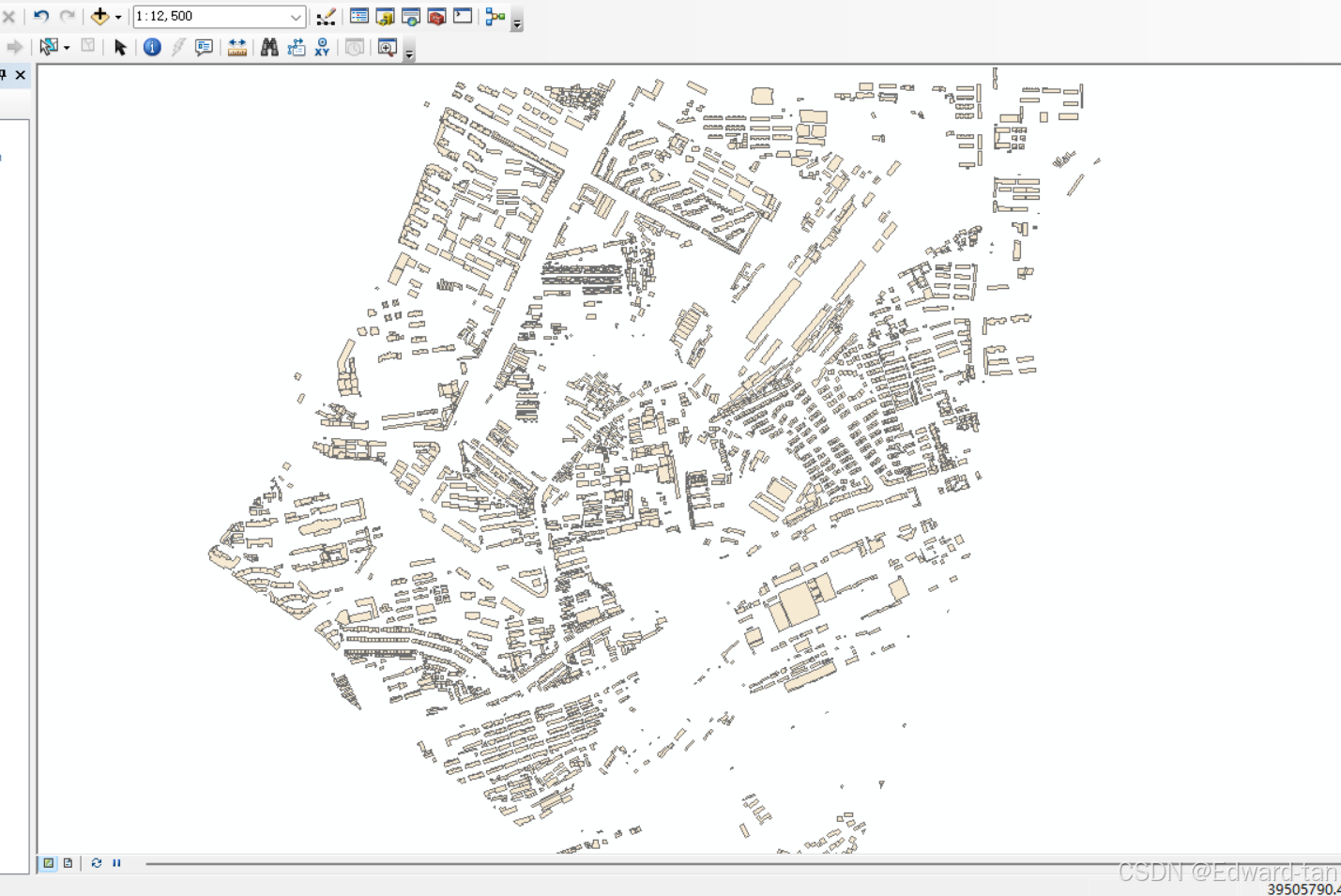

完成投影后的图层如下：


(2)查找坐标点:

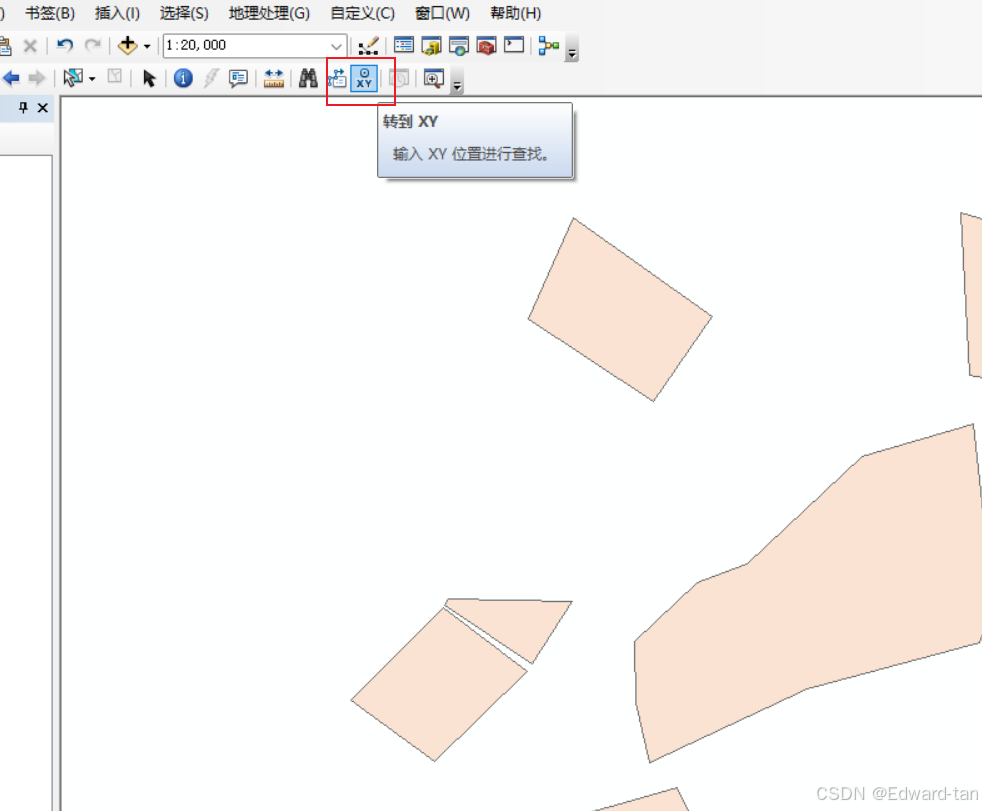

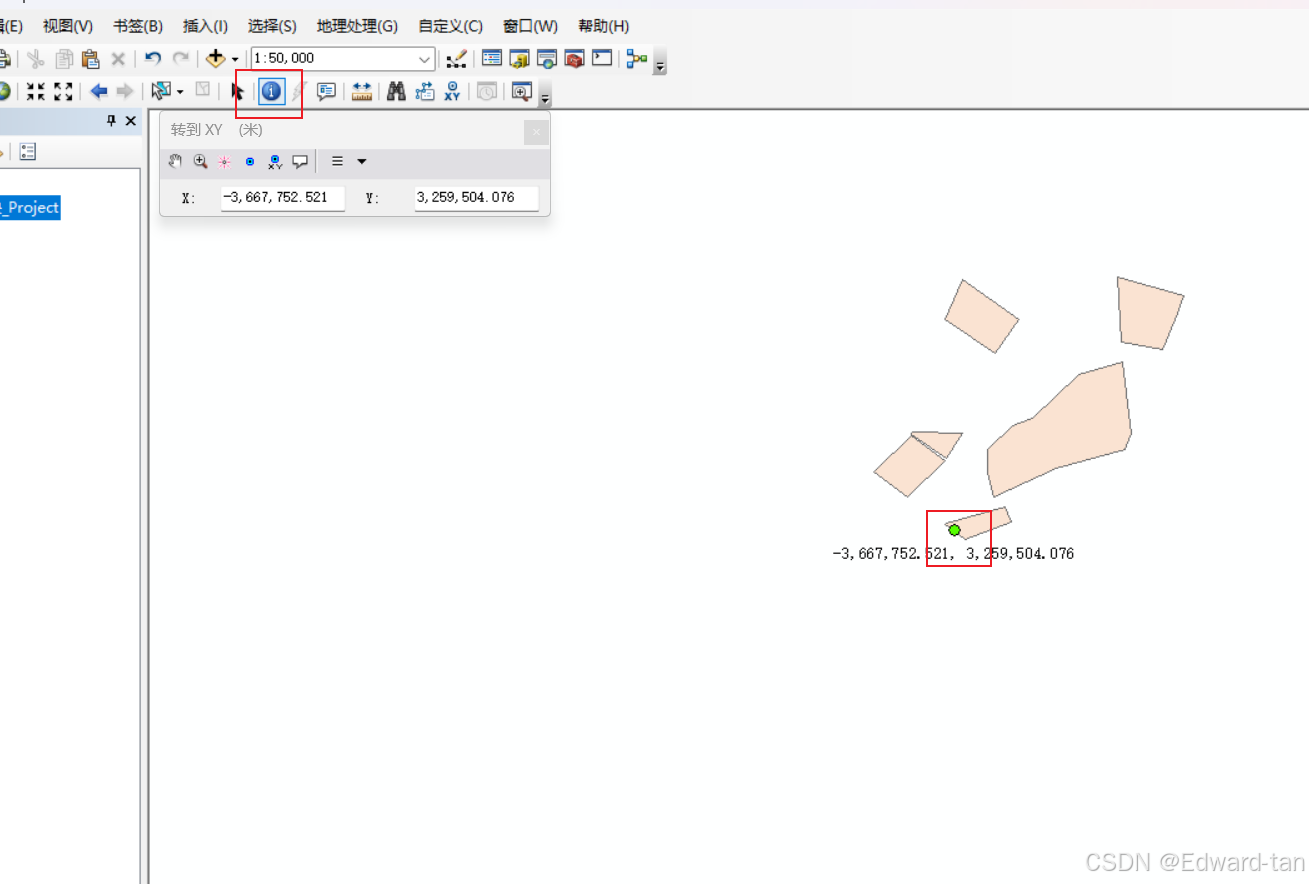

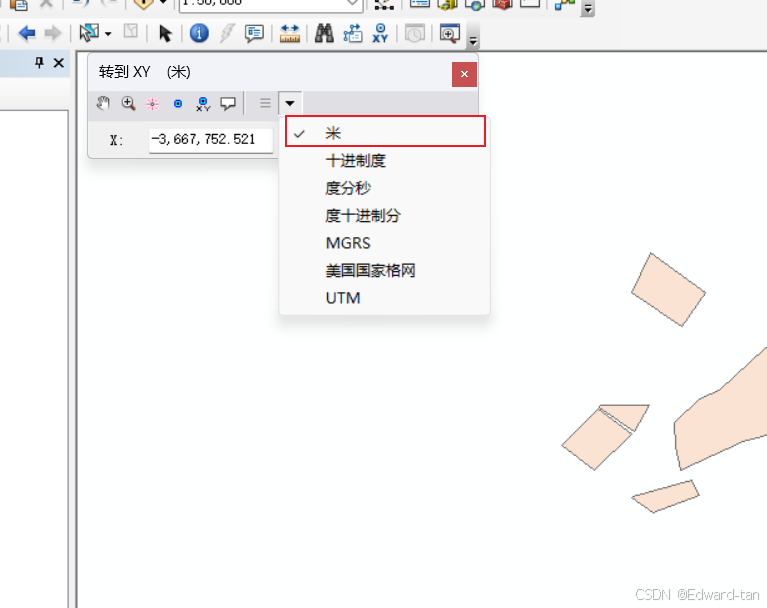

重新打开一个空白地图,加载“地块_Project.shp”文件,点击【转到XY】,打开“转到XY”窗口,确定单位为“米”，输人查找点坐标。



点击添加标注点，图层中出现一个带有x、y坐标的标记点


点击【识别】,点击该点,查看其属性信息,确定该点位于“OBJECTED 1=10”的地块上。



属性正确后就可以进行下一步--道路拓扑检查与修正了，但考虑到篇幅原因（还有就是熬不动了，要睡觉了。。。），我将在下一篇博客继续分享本实验的后续操作，感谢大家理解！！！

本实验所用所有原始文件如下，大家可自行领取，解压密码为:tcy

通过百度网盘分享的文件：Data.7z 链接：https://pan.baidu.com/s/1_Hc4xHbv01uy88OkFD44WQ 提取码：cvrj

有任何问题可以私信或者评论区问博主，我会一一回复！！！
