报表

计算节点连接

计算节点连接报表功能可查看所有与计算节点相关的连接的信息。记录了前端应用程序和用户访问的相关信息，例如连接次数，连接时长，操作次数信息。

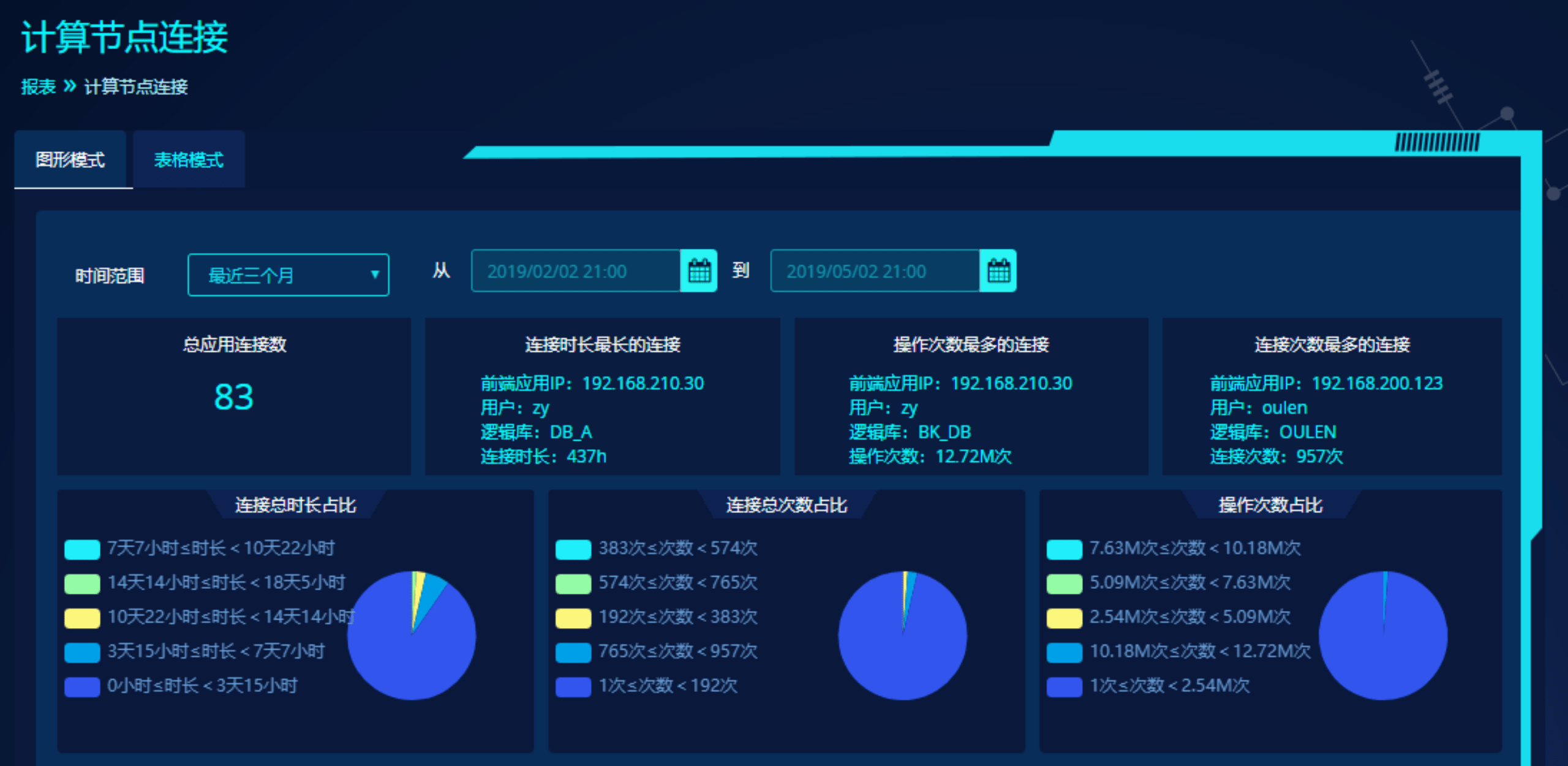

图形模式

图形模式主要显示当前计算节点总应用连接数、三个TOP1连接（连接时长最长的连接、操作次数最多的连接、连接次数最多的连接）、连接总时长占比、连接总次数占比、操作次数占比、连接前端应用IP分布图、连接用户分布图、连接逻辑库分布图。

可按时间范围筛选所选范围内的连接情况，默认显示最近三个月的所有连接信息。该时间范围对图形模式下所有图标有效

1. 总应用连接数 . 显示当前连接计算节点的应用连接个数，由前端应用IP+连接用户+逻辑库确定一条连接信息
2. 连接时长最长的连接 . 展示当前所有连接中连接计算节点时长最长的一条连接信息 . 时长计算方式：在筛选时间范围内对相同的连接（IP+连接用户+逻辑库,一致的）进行连接时长累加。若存在某条连接在查询时段范围内仍未结束连接则取查询范围结束的那个时间作为该连接的临时结束时间进行统计

注意 因统计单位以IP+逻辑库+连接用户为一致的算作一个连接，所以可能出现A连接时长（该连接同时有1000个并发且每个并发连接时长为1分钟）会大于B连接时长（该连接只有一个并发且这个并发连接时长为一小时）的情况

1. 操作次数最多的连接 . 展示当前所有连接中操作次数（发往计算节点的SQL操作）最多的连接信息 . 操作次数计算方式：在筛选时间范围内对相同的连接（IP+连接用户+逻辑库,一致的）进行操作次数累加。若存在某条连接在查询时段范围内仍未结束连接则取查询范围结束的那个时间作为该连接的临时结束时间进行统计
2. 连接次数最多的连接 . 展示当前所有连接中连接计算节点（连接从建立到结束为1次）次数最多的连接信息 . 连接次数计算方式：在筛选时间范围内对相同的连接（IP+连接用户+逻辑库,一致的）进行累加，得出连接次数最多的连接信息。若存在某条连接在查询时段范围内仍未结束连接则该条连接仍会作为1次被统计进来
3. 连接总时长占比 . 展示在查询时间范围内不同连接时长范围内的连接数量占比情况 . 连接总时长占比计算方式：在查询时间范围内的连接数据中取连接时长（相同连接累加值）最高和最低记录的，再用最高纪录的时长数减去最低纪录的时长数得出的差值再均分5份，计算每个区间内连接相对总连接数的占比情况

例如：时间区间选择：2018-10-10 10：00 ~ 2018-10-11 10：00 ，相同连接信息合并后，总应用连接数：50最大连接时长，40s ，最小连接时长：5s， 其差值5份均分（5-11s，12-18s，19-25s，26-32s，33-40s），即5个等比例的维度（最大连接次数、最大操作次数亦同，其差值5份均分）,5-11s 连接：5个，占比5➗50=10%12-18s，20个，占比20➗50=40%19-25s：8个，占比8➗50=16%26-32s：7个，占比7➗50=14%33-40s：10个，占比20➗50=20%以此类推，根据每个连接信息的属性，得出占比

1. 连接总次数占比 . 展示在查询时间范围内不同连接次数范围内的连接数占比情况 . 连接次数占比计算方式：在查询时间范围内的连接数据中取连接次数（相同连接累加值）最多和最少记录的，再用最多纪录的次数减去最少纪录的差值再均分5份，计算每个区间内连接数的占比情况
2. 操作次数占比 . 展示在查询时间范围内不同操作次数范围内的连接数占比情况 . 操作次数占比计算方式：在查询时间范围内的连接数据中取操作次数（相同连接累加值）最多和最少记录的，再用最多纪录的次数减去最少纪录的差值再均分5份，计算每个区间内连接数的占比情况

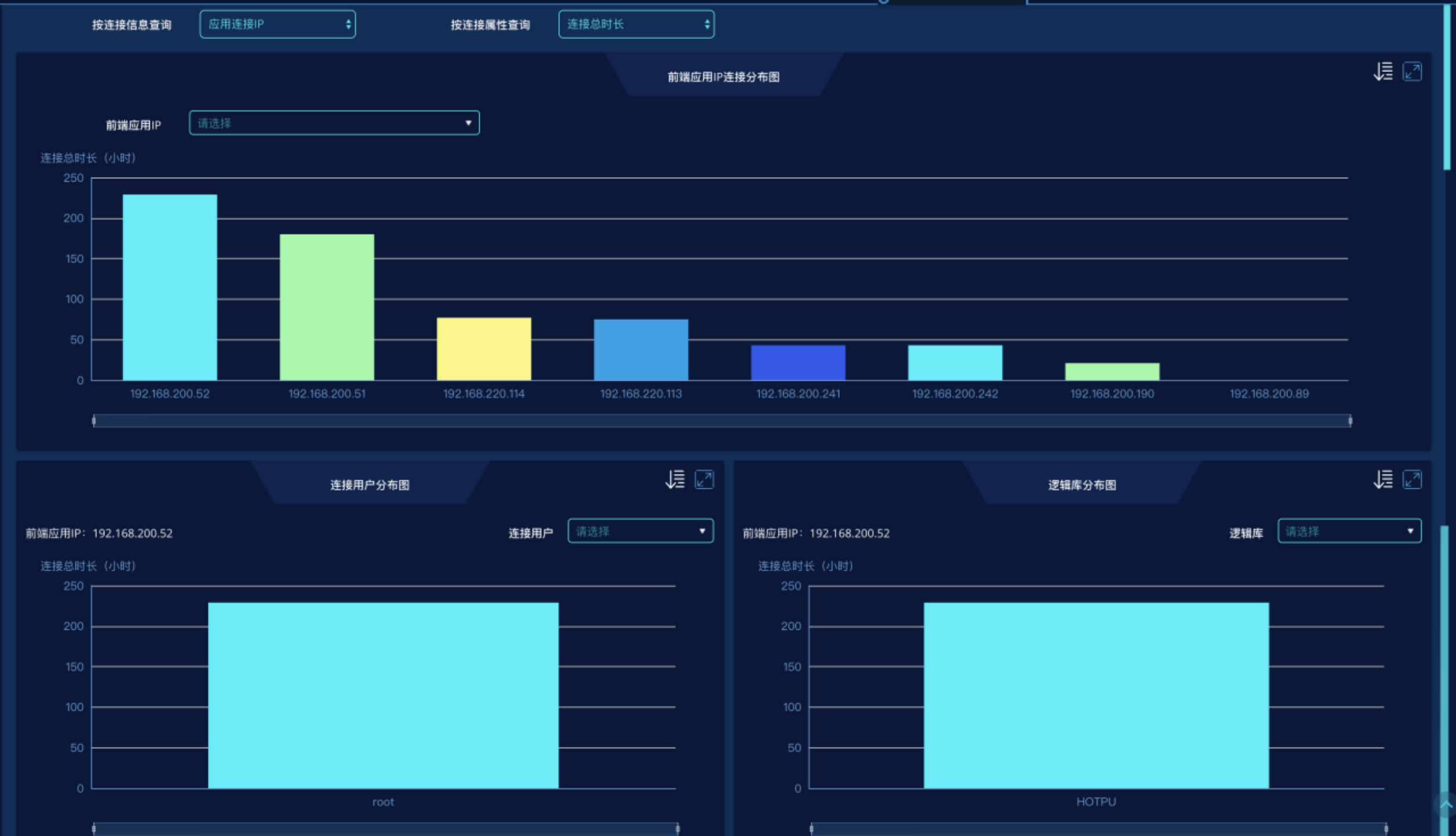

3. 前端应用IP连接分布图 . 展示查询时间范围内连接过计算节点的应用连接IP。当IP地址过多时可通过底部拖动条进行拖动。支持通过放大按钮全屏查看以及排序查看IP分布信息 . X轴默认显示“应用连接IP”，可通过“按连接信息查询”筛选框将横坐标切换成“连接用户”或“逻辑库”维度查看。修改X轴查看维度时，图表的标题也会对应进行切换 . Y轴默认显示“连接总时长”，可通过“按连接属性查询”筛选框将纵坐标切换成“连接总次数”或“操作次数”维度查看。切换筛选框会联动变化底部二级图表Y轴显示维度 . 鼠标点击图标中的具体柱体可联动底部二级图表“连接用户分布图”、“逻辑库分布图”展示效果。例如点击应用连接IP“192.168.200.30”，则底部“连接用户分布图”显示选定IP使用过的连接用户，“逻辑库分布图”显示选定IP，USE过的逻辑库
4. 连接用户分布图 . 默认展示第一个应用连接IP（当页面第一个柱状图X轴为“应用连接IP”维度时）的用户分布情况。若想查看其它应用连接IP用户分布情况可点击上方具体IP的柱形 . 可对显示的连接用户进行筛选查看，也可通过排序放大的方式展示想要查看的信息 . 此模块图表标题会随筛选框“按连接信息查询”的切换而变化
5. 逻辑库分布图 . 默认展示第一个应用连接IP（当页面第一个柱状图X轴为“应用连接IP”维度时）的逻辑库分布情况，即选定IP连接过的逻辑库 . 可对显示的连接用户进行筛选查看，也可通过排序放大的方式展示想要查看的信息 . 此模块图表标题会随筛选框“按连接信息查询”的切换而变化

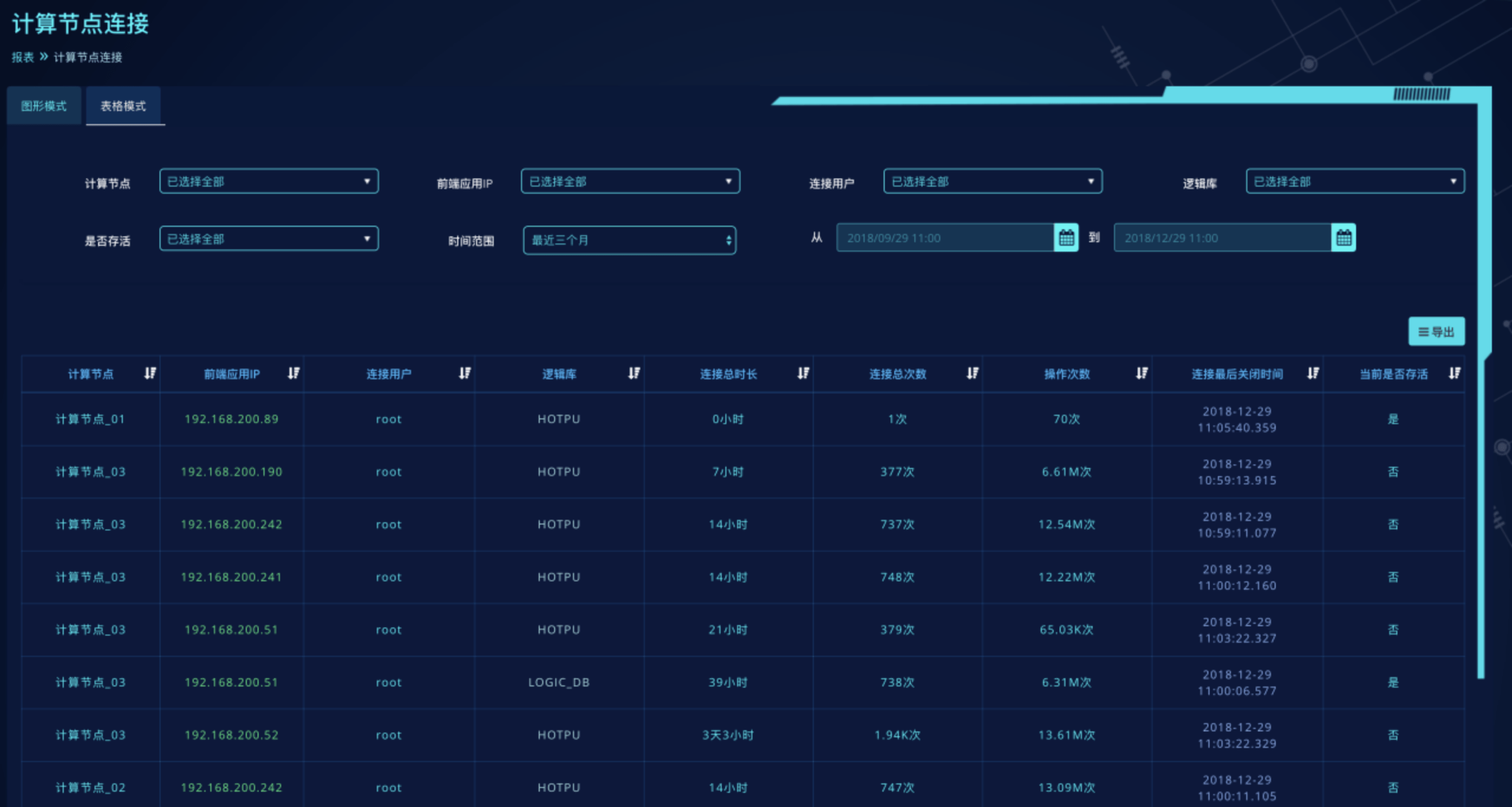

表格模式

除了通过图形模式展示连接信息以外，还可以通过表格模式查看每一条连接信息的详细情况，并支持导出到本地保存

• 显示的记录为具体每一组连接计算节点的前端应用信息（IP+连接用户+逻辑库标识），相同的连接信息会聚合显示成一条，若登录但未执行use逻辑库的连接，列表中逻辑库列以null展示
• 多节点模式集群支持查询每个连接，具体是通过哪个计算节点服务连接到逻辑库的
• 报表中所有数据默认最多保存一年，超过1年的连接数据信息会被自动清除。
• 表格模式中可以查看到每条连接当前存活状态
