ArcGIS计算栅格落在不同面矢量要素中的各数值区域面积

  本文介绍在ArcMap软件中，基于面积制表工具（也就是Tabulate Area工具），基于1个面要素数据集与1个栅格数据，计算每一个面要素中各栅格数据分布面积的方法。

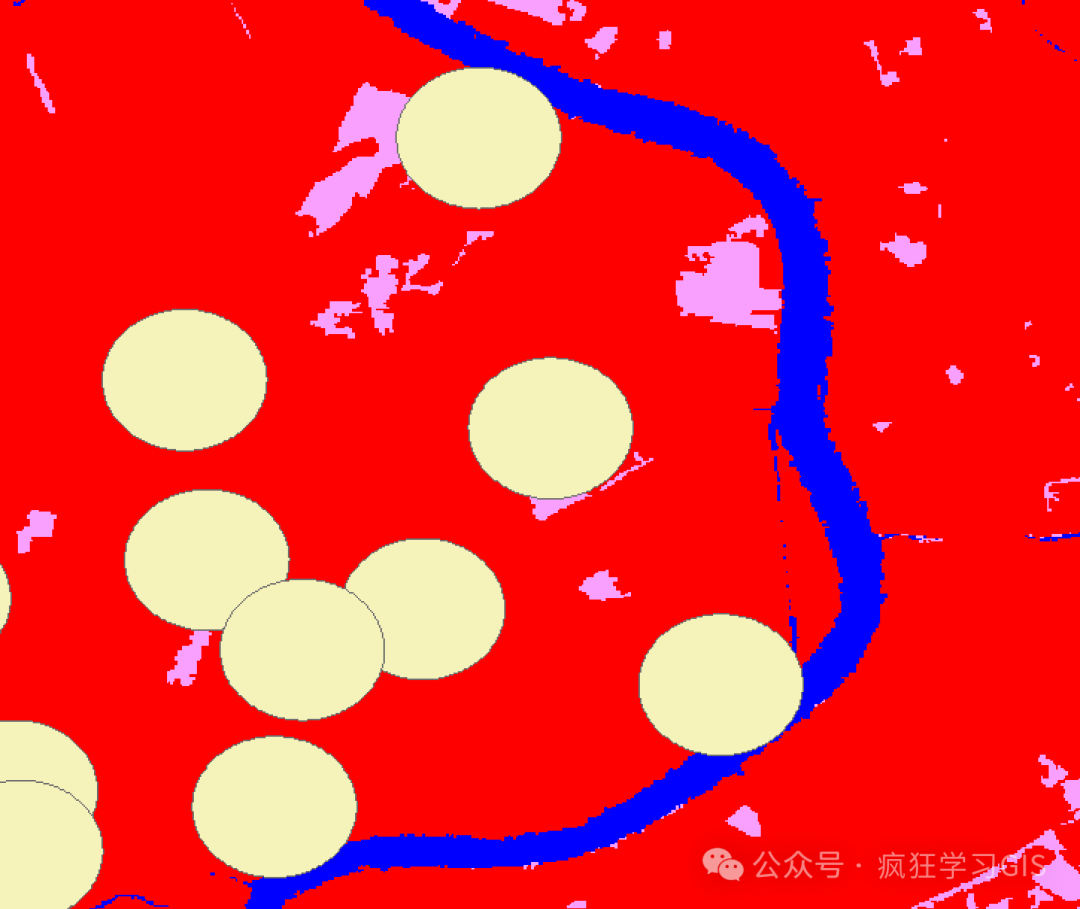

  首先，来看一下本文的需求。现有一个矢量面的要素集，其由多个椭圆形的面图层组成；同时还有一个栅格数据底图，其表示不同的地物类型。如下图所示，黄色的圆形就是要素数据集，而其下方红色、粉色、蓝色等区域就是栅格数据。

  我们现在希望，对于要素数据集中的每一个面要素（也就是上图中的每一个椭圆形），计算其中不同地物类型各自的面积。

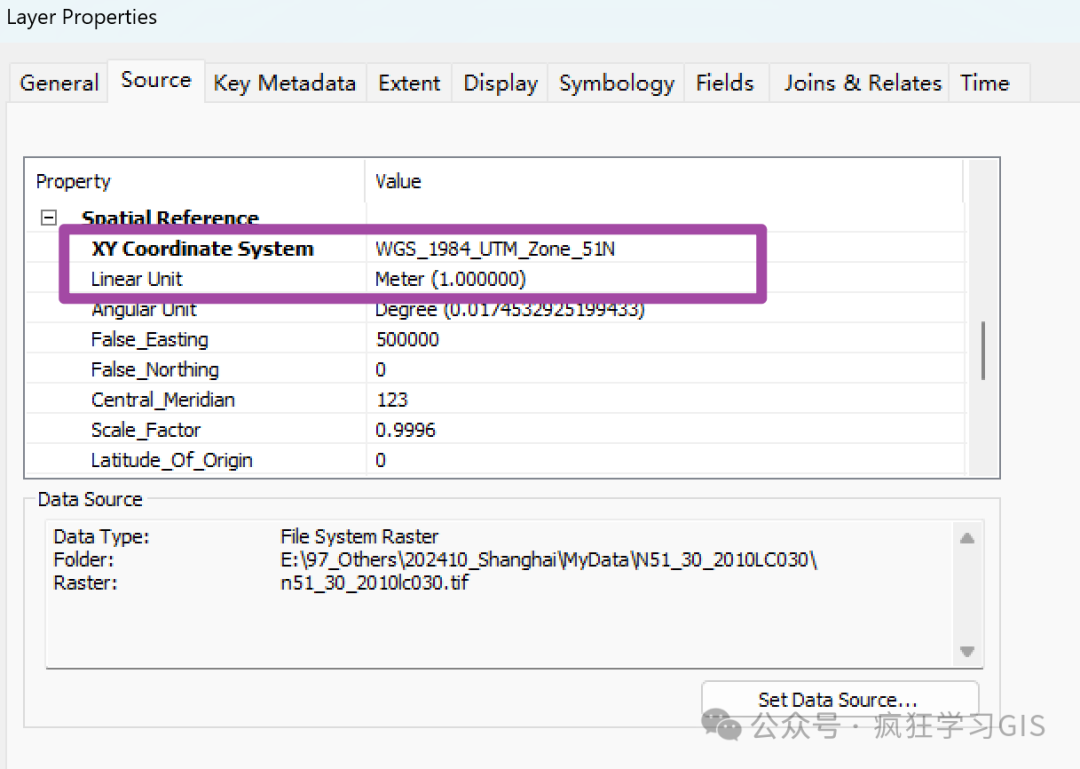

  接下来，就可以开始操作。首先需要注意，如果需要求取面积，那么需要保证图层的坐标系是投影坐标系，如下图所示。如果不是的话，可以参考文章ArcGIS矢量图层投影与地理坐标系转为投影坐标系——ArcMap中的方法，将地理坐标系转为投影坐标系。

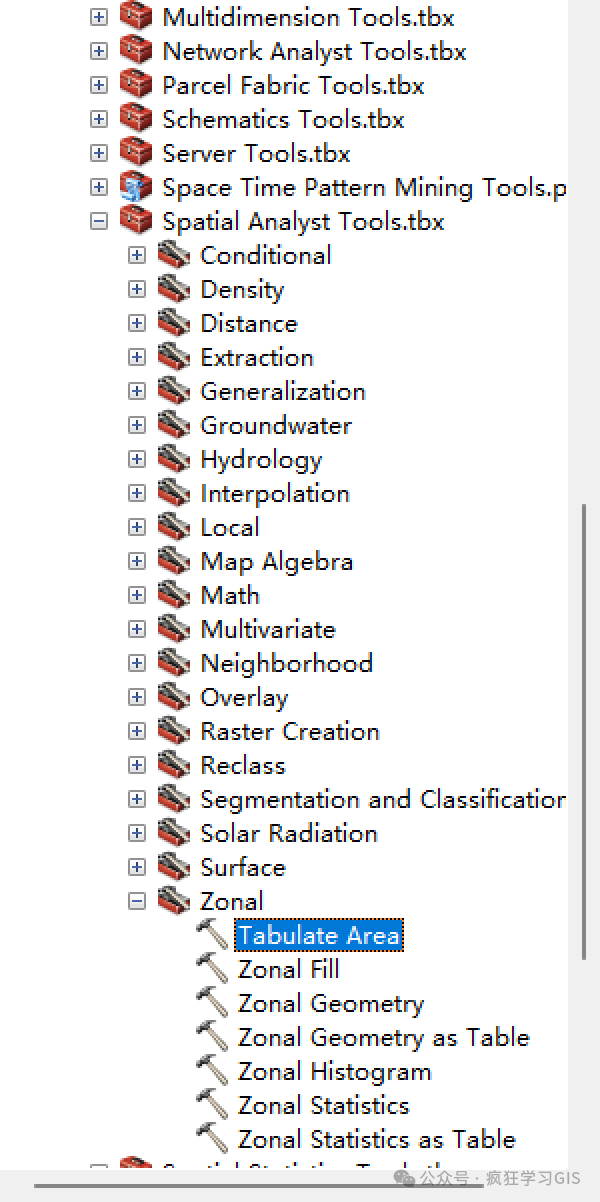

  接下来，依次选择“Spatial Analyst Tools.tbx”→“Zonal”→“Tabulate Area”工具，如下图所示。

  接下来，配置工具的参数，如下图所示。其中，第一个参数就是矢量面要素，第三个参数则是栅格文件数据；第二个参数需要注意，这个是用来指定——究竟要以哪个字段来确定要素的分组的；这里按照大家的实际情况来选择即可。但是，对于第二个参数需要注意，如果这个参数选择的是一个均为汉字的字段，后期分组时只保留字段的前3个汉字，这就需要保证我们每一个要素的这个字段的前3个字不能有一样的。所以如果大家是希望让每一个要素单独为一组，那么就直接选择其FID字段就可以——因为这个字段是ArcMap软件自动生成的，有点类似数据库中的主键，其可以保证每一个要素的这个数值都不重复。

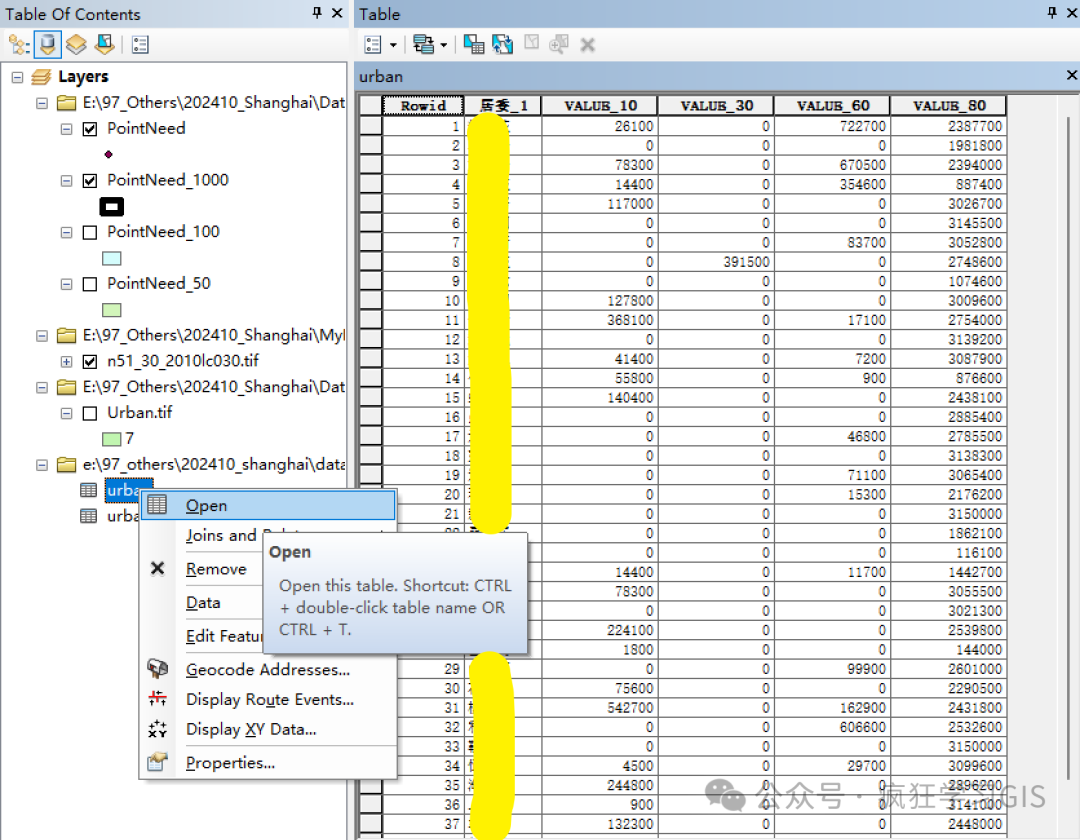

  执行上述工具，我们将得到1张结果表，如下图所示。通过在其名称上方右键的方式，可以选择“Open”将其打开。

  其中，得到的结果如上图所示。可以看到，标黄的那一列就是我这里作为分组依据的那一列（也就是前述第二个参数）；其后的4列，也就是VALUE_10、VALUE_30等这4列，就是我这里栅格数据中的4种地物类型，这4列的数值就是——这种地物类型，在对应的椭圆形面要素中的面积。

  至此，大功告成。
