PCM：一种新型点云学习模型、引入状态空间模型Mamba高效全局建模（天工AI开源）

Aitrainee | 公众号：AI进修生

🌟Point Cloud Mamba（PCM）是一种新型点云学习模型，通过引入 Mamba 到点云分析中，实现了在保持线性计算复杂度的同时执行全局建模。该模型在多个数据集上表现优于现有方法。

https://github.com/SkyworkAI/PointCloudMamba

Hi，这里是Aitrainee，欢迎阅读本期新文章。

点云是一种数据结构，用于表示三维空间中的物体或场景。它由许多分布在三维空间中的点组成，每个点都有其三维坐标（x, y, z），有时还包括其他属性（如颜色、密度等）。

点云应用

机器人导航和避障：机器人可以使用点云数据来感知环境，进行路径规划和障碍物检测。
计算机视觉：用于三维重建和物体识别。
自动驾驶：激光雷达（LiDAR）生成的点云数据帮助车辆感知周围环境。
虚拟现实和增强现实：用于创建逼真的三维环境。
建筑和工程：用于三维测绘和结构分析。
医疗成像：用于三维扫描和诊断

传统的点云分析方法

局部建模

局部建模方法将点云划分为若干小区域，每个区域独立建模。这种方法计算复杂度低（O(N)），但只能处理局部信息，缺乏全局视角。

全局建模

全局建模方法考虑点云中所有点之间的关系，通过复杂的交互实现全局建模。这种方法能够更全面地理解三维物体，但计算复杂度高（O(N^2)），不适用于大规模点云数据。

技术创新：Point Cloud Mamba（PCM）模型简介

PCM 是一种新型点云学习模型，通过引入状态空间模型Mamba （ 图表中的状态空间建模方法（c）），实现了在保持线性计算复杂度的同时进行全局建模。该模型在多个数据集上表现优于现有方法。

1. 1. 引入 Mamba 模型：将 Mamba 模型应用于点云分析，通过状态空间建模来进行高效的点云处理。
2. 2. 全局建模与线性复杂度：PCM 通过创新的结构设计，实现了在保持 O(N) 线性计算复杂度的同时进行全局建模。

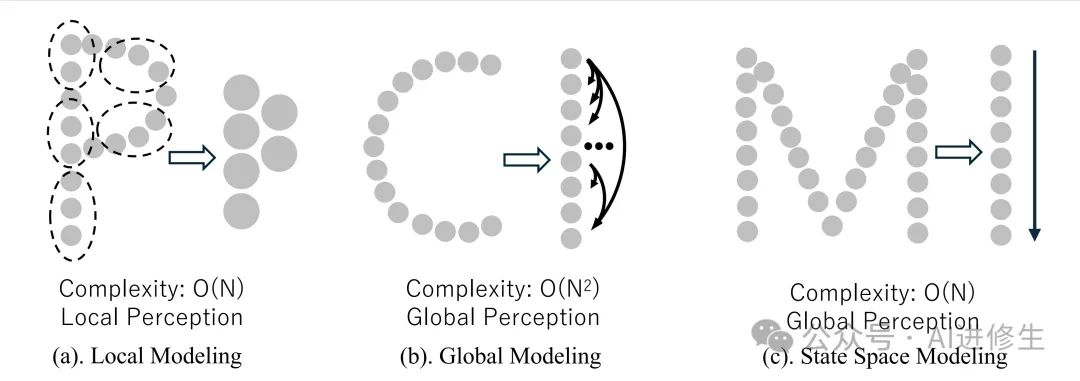

这张图展示了三种不同的点云建模方法的对比。

1. 1. 局部建模 (a) Local Modeling：
   • • 描述：点云被划分为若干局部区域，每个区域独立建模。
   • • 复杂度：O(N)
   • • 感知范围：局部感知
   • • 图示：图中虚线圆圈表示局部区域，每个区域内的点独立建模。
2. 2. 全局建模 (b) Global Modeling：
   • • 描述：所有点之间都有联系，通过复杂的交互来实现全局建模。
   • • 复杂度：O(N^2)
   • • 感知范围：全局感知
   • • 图示：图中箭头表示不同点之间的复杂交互，所有点都互相连接。
3. 3. 状态空间建模 (c) State Space Modeling：
   • • 描述：通过状态空间模型实现全局感知，同时保持计算复杂度为线性。
   • • 复杂度：O(N)
   • • 感知范围：全局感知
   • • 图示：图中垂直箭头表示状态空间模型中的全局建模，同时仅需线性计算复杂度。

通俗解释

PCM 模型可以理解为一种聪明的“侦察员”系统，能够在不增加额外计算负担的情况下，从整体上理解和处理点云数据。这种方法不仅能快速处理大量点云，还能保持高精度的全局建模效果。

对比说明

• • 传统方法：局部建模方法虽然计算复杂度低，但只能处理局部信息，缺乏全局视角；全局建模方法虽然效果好，但计算复杂度高，不适用于大规模点云数据。
• • PCM 模型：通过状态空间建模，PCM 实现了全局建模的效果，同时保持了与局部建模相同的线性计算复杂度，使其在性能和效率上都有显著提升。

通过这些技术创新，PCM 模型在多个数据集上的表现均优于现有的点云分析方法，展示了其在实际应用中的巨大潜力。

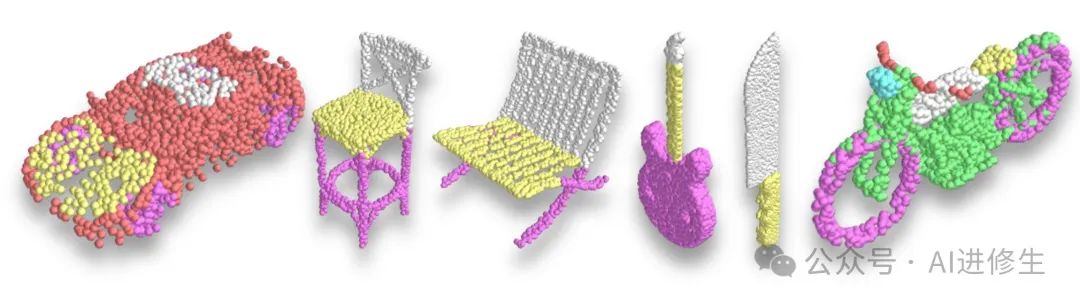

在ShapeNetPart点云分割任务中效果

描述：这张图片展示了 PCM 模型在 ShapeNetPart 数据集上的一些点云分割结果。ShapeNetPart 是一个常用于点云分割任务的数据集，包含了多个类别的对象，每个对象由不同部分组成。

内容分析：

• • 图中的每个对象都由不同颜色的点表示，不同颜色代表了该对象的不同部分。
• • 从左到右依次是：
  • • 一辆车：车身、车窗、轮子等部分被不同颜色区分开来。
  • • 两把椅子：椅子的座位、靠背和支架等部分被不同颜色区分开来。
  • • 一把刀：刀刃和刀柄被不同颜色区分开来。
  • • 一把吉他：吉他的琴身和琴颈被不同颜色区分开来。
  • • 一辆摩托车：摩托车的车轮、车架、座椅等部分被不同颜色区分开来。

意义：通过这张图，我们可以看到 PCM 模型在点云分割任务中的强大能力。不同颜色的点云部分展示了模型能够准确地将不同部分区分开来，证明了 PCM 模型在处理复杂对象时的高效性和准确性。

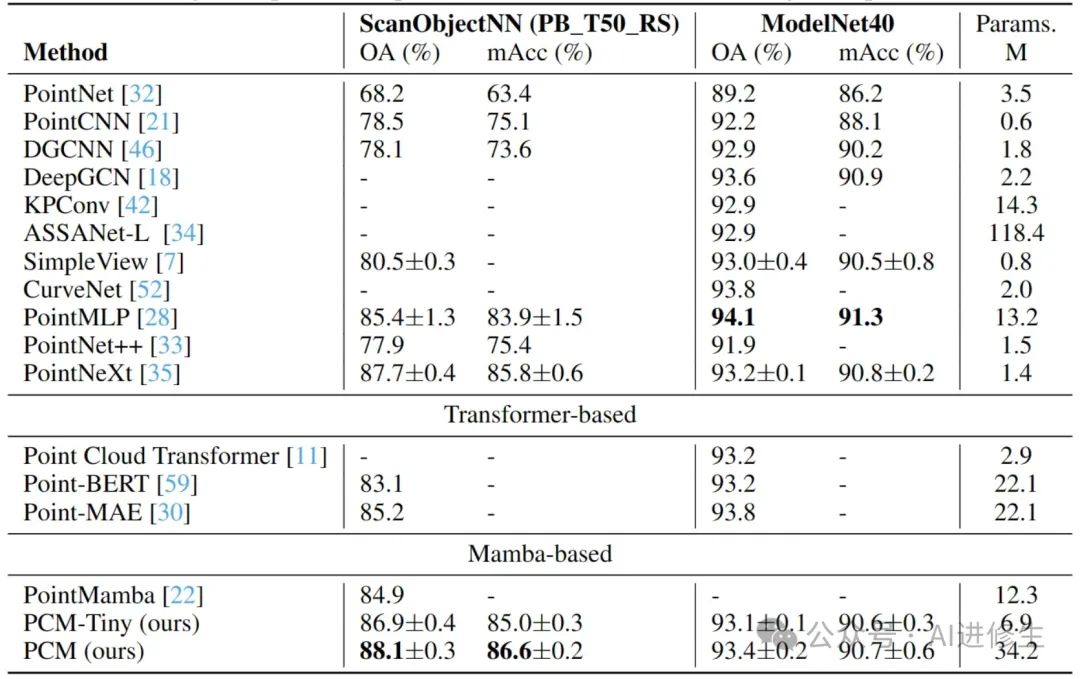

点云分类性能对比

下面是各个点云分类模型在 ScanObjectNN 和 ModelNet40 数据集上的性能表现对比。

指标解释

• • OA (%)：Overall Accuracy，总体准确率，表示模型在所有测试样本上的分类准确率。
• • mAcc (%)：Mean Accuracy，平均准确率，表示模型在每一类上的分类准确率的平均值。
• • Params (M)：Parameters，模型参数的数量，以百万（M）为单位，表示模型的复杂程度和计算资源需求。

模型分类

1. 1. 传统方法：
   • • PointNet：一种基于点云的深度学习模型，通过直接处理点云的每个点来进行分类。
   • • PointCNN：利用卷积神经网络（CNN）处理点云数据，提升分类性能。
   • • DGCNN：基于动态图卷积神经网络，通过动态构建图来建模点云数据之间的关系。
   • • DeepGCN：一种深度图卷积网络，增强了点云特征提取能力。
   • • KPConv：利用核点卷积（KPConv）进行点云数据处理，提升模型表现。
   • • ASSANet-L：基于自注意力机制的点云处理模型。
   • • SimpleView：一种简单但有效的点云处理方法，通过多视图投影实现。
   • • CurveNet：利用曲线卷积网络处理点云数据。
   • • PointMLP：基于多层感知器（MLP）的点云处理模型。
   • • PointNet++：PointNet 的增强版本，通过多尺度特征提取提升性能。
   • • PointNeXt：PointNet 的进一步改进版本，增强了点云特征提取能力。
2. 2. 基于 Transformer 的方法：
   • • Point Cloud Transformer：基于 Transformer 的点云处理模型，通过自注意力机制实现高效的点云特征提取。
   • • Point-BERT：利用 BERT 模型进行点云数据处理。
   • • Point-MAE：基于 MAE 的点云处理模型。
3. 3. 基于 Mamba 的方法：
   • • PointMamba：一种基于 Mamba 模型的点云处理方法。
   • • PCM-Tiny：我们提出的 PCM 模型的小型版本，计算复杂度低，性能优异。
   • • PCM：我们提出的完整 PCM 模型，通过引入状态空间模型，实现高效的点云处理。

性能分析

• • ScanObjectNN 数据集：
  • • PCM 模型（88.1% OA，86.6% mAcc）在总体准确率和平均准确率上都表现优异，超过了其他大多数模型。
  • • PCM-Tiny 模型也有不错的表现（86.9% OA，85.0% mAcc），在保持较低参数量的情况下，性能表现良好。
• • ModelNet40 数据集：
  • • PCM 模型（93.4% OA，90.7% mAcc）在总体准确率和平均准确率上表现优异，尤其在平均准确率上超过了大多数其他模型。
  • • PCM-Tiny 模型（93.1% OA，90.6% mAcc）同样表现出色，证明了其在点云分类任务中的有效性。
• • 参数量对比：
  • • PCM 模型（34.2 M 参数）在保持较高准确率的同时，参数量适中，适合应用于计算资源较丰富的场景。
  • • PCM-Tiny 模型（6.9 M 参数）在参数量较低的情况下，仍能保持较高的分类准确率，适合计算资源有限的场景。

总结

PCM 项目通过引入状态空间模型（Mamba），实现了高效的点云处理。与传统方法和基于 Transformer 的方法相比，PCM 在多个数据集上表现优异，既能保持高准确率，又能控制计算复杂度，是点云分类领域的一项重要技术创新。

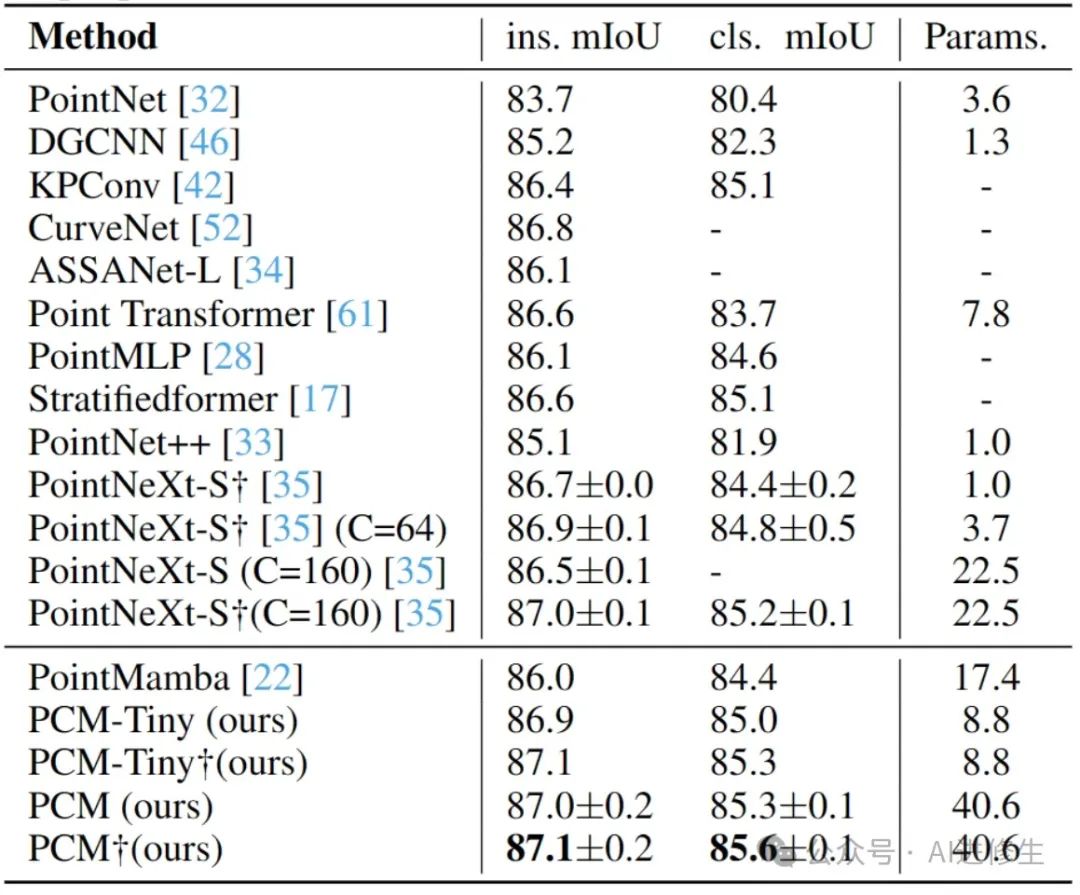

3-D 点云分割性能对比

指标解释

• • ins. mIoU：Instance Mean Intersection over Union，实例平均交并比，表示模型在实例级别上的分割精度。
• • cls. mIoU：Class Mean Intersection over Union，类别平均交并比，表示模型在类别级别上的分割精度。
• • Params：Parameters，模型参数的数量，以百万（M）为单位，表示模型的复杂程度和计算资源需求。

模型分类

1. 1. 传统方法：
   • • PointNet：一种基于点云的深度学习模型，通过直接处理点云的每个点来进行分割。
   • • DGCNN：基于动态图卷积神经网络，通过动态构建图来建模点云数据之间的关系。
   • • KPConv：利用核点卷积（KPConv）进行点云数据处理，提升模型表现。
   • • CurveNet：利用曲线卷积网络处理点云数据。
   • • ASSANet-L：基于自注意力机制的点云处理模型。
   • • Point Transformer：基于 Transformer 的点云处理模型，通过自注意力机制实现高效的点云特征提取。
   • • PointMLP：基于多层感知器（MLP）的点云处理模型。
   • • Stratifiedformer：一种分层结构的点云处理方法。
   • • PointNet++：PointNet 的增强版本，通过多尺度特征提取提升性能。
   • • PointNeXt：PointNet 的进一步改进版本，增强了点云特征提取能力。
2. 2. 基于 Mamba 的方法：
   • • PointMamba：一种基于 Mamba 模型的点云处理方法。
   • • PCM-Tiny：我们提出的 PCM 模型的小型版本，计算复杂度低，性能优异。
   • • PCM：我们提出的完整 PCM 模型，通过引入状态空间模型，实现高效的点云处理。

性能分析

• • 实例级别分割性能（ins. mIoU）：
  • • PCM 模型（87.0% ± 0.2）在实例平均交并比上表现优异，超过了大多数其他模型。
  • • PCM-Tiny 模型（86.9%）也有不错的表现，特别是在参数量较低的情况下，仍能保持较高的分割精度。
• • 类别级别分割性能（cls. mIoU）：
  • • PCM 模型（85.3% ± 0.1）在类别平均交并比上表现出色，尤其在准确性上超过了大多数其他模型。
  • • PCM-Tiny 模型（85.0%）同样表现优异，证明了其在点云分割任务中的有效性。
• • 参数量对比：
  • • PCM 模型（40.6 M 参数）在保持较高分割精度的同时，参数量较大，适合应用于计算资源较丰富的场景。
  • • PCM-Tiny 模型（8.8 M 参数）在参数量较低的情况下，仍能保持较高的分割精度，适合计算资源有限的场景。

总结

PCM 项目通过引入状态空间模型（Mamba），实现了高效的点云分割。与传统方法和其他基于 Transformer 的方法相比，PCM 在实例和类别级别的分割精度上都表现优异，既能保持高分割精度，又能控制计算复杂度，是点云分割领域的一项重要技术创新。

下面提供官方的文档介绍、相关资源、部署教程等，进一步支撑你的行动，以提升本文的帮助力（按顺序）。

1. 安装指南

系统需求

• • Python 3.10
• • PyTorch
• • CUDA 11.x

示例 conda 环境配置

# 以下 4 行仅适用于使用 slurm 的机器。如有需要，请取消注释。
export TORCH_CUDA_ARCH_LIST="6.1;6.2;7.0;7.5;8.0"# a100: 8.0; v100: 7.0; 2080ti: 7.5; titan xp: 6.1
conda create --name pcm python=3.10-y
conda activate pcm

# 安装 PyTorch
pip install torch==2.1.1 torchvision==0.16.1 torchaudio==2.1.1--index-url https://download.pytorch.org/whl/cu118
pip install torch-scatter -f https://data.pyg.org/whl/torch-2.1.1%2Bcu118.html
pip install -r requirements.txt

# 安装 cpp 扩展和 pointnet++ 库
cd openpoints/cpp/pointnet2_batch
python setup.py install
cd../

# 安装 grid_subsampling 库，仅在对 S3DIS_sphere 感兴趣时需要
cd subsampling
python setup.py build_ext --inplace
cd..

# 安装 point transformer 库，仅在对 Point Transformer 和 Stratified Transformer 感兴趣时需要
cd pointops/
python setup.py install
cd..

# 以下步骤为可选操作，仅在对重建任务如 completion 感兴趣时需要
cd chamfer_dist
python setup.py install --user
cd../emd
python setup.py install --user
cd../../../

# 安装 mamba
cd openpoints/models/PCM/causal-conv1d/
pip install -e .

cd../mamba
pip install -e .

2. 准备PCM数据集

ScanObjectNN

下载

mkdir -p data/ScanObjectNN
cd data/ScanObjectNN
wget http://hkust-vgd.ust.hk/scanobjectnn/h5_files.zip

或者

mkdir -p data/ScanObjectNN
cd data/ScanObjectNN
gdown https://drive.google.com/uc?id=1iM3mhMJ_N0x5pytcP831l3ZFwbLmbwzi
tar -xvf ScanObjectNN.tar

结构

将数据集整理如下:

data
 |--- ScanObjectNN
            |--- h5_files
                    |--- main_split
                            |--- training_objectdataset_augmentedrot_scale75.h5
                            |--- test_objectdataset_augmentedrot_scale75.h5

ModelNet40

下载

mkdir -p data/ModelNet40Ply2048
cd data/ModelNet40Ply2048
wget https://shapenet.cs.stanford.edu/media/modelnet40_normal_resampled.zip

结构

将数据集整理如下:

data
 |--- ModelNet40Ply2048
            |--- modelnet40_ply_hdf5_2048

ShapeNetPart

下载

cd data && mkdir ShapeNetPart && cd ShapeNetPart
gdown https://drive.google.com/uc?id=1W3SEE-dY1sxvlECcOwWSDYemwHEUbJIS
tar -xvf shapenetcore_partanno_segmentation_benchmark_v0_normal.tar

结构

将数据集整理如下:

data
 |---ShapeNetPart
|--- shapenetcore_partanno_segmentation_benchmark_v0_normal
|--- train_test_split
|--- shuffled_train_file_list.json
|---...
|---02691156
|---1a04e3eab45ca15dd86060f189eb133.txt
|---...
|---02773838
|--- synsetoffset2category.txt
|--- processed
|--- trainval_2048_fps.pkl
|--- test_2048_fps.pkl

S3DIS

下载

mkdir -p data/S3DIS/
cd data/S3DIS
gdown https://drive.google.com/uc?id=1MX3ZCnwqyRztG1vFRiHkKTz68ZJeHS4Y
tar -xvf s3disfull.tar

结构

将数据集整理如下:

data
 |--- S3DIS
|--- s3disfull
|--- raw
|---Area_6_pantry_1.npy
|---...
|--- processed
|--- s3dis_val_area5_0.040.pkl

3. 入门指南：PCM

本文档简要介绍了PCM的使用方法。

预训练权重

预训练的权重可以在 Hugging Face 和 百度网盘 上获取。

训练和测试

ScanObjectNN

# 训练
CUDA_VISIBLE_DEVICES=0 python examples/classification/main.py --cfg cfgs/scanobjectnn/PCM.yaml
# 测试
CUDA_VISIBLE_DEVICES=0 python examples/classification/main.py --cfg cfgs/scanobjectnn/PCM.yaml  mode=test --pretrained_path /path/to/PCM.pth

ModelNet40

# 训练
CUDA_VISIBLE_DEVICES=0 python examples/classification/main.py --cfg cfgs/modelnet40ply2048/PCM.yaml
# 测试
CUDA_VISIBLE_DEVICES=0 python examples/classification/main.py --cfg cfgs/modelnet40ply2048/PCM.yaml mode=test --pretrained_path /path/to/PCM.pth

ShapeNetPart

# 训练
CUDA_VISIBLE_DEVICES=0,1,2,3 python examples/shapenetpart/main.py --cfg cfgs/shapenetpart/PCM.yaml
# 测试
CUDA_VISIBLE_DEVICES=0 python examples/shapenetpart/main.py --cfg cfgs/shapenetpart/PCM.yaml mode=test --pretrained_path /path/to/PCM.pth

S3DIS

# 训练
CUDA_VISIBLE_DEVICES=0,1,2,3,4,5,6,7 python examples/segmentation/main.py --cfg cfgs/s3dis/PCM.yaml
# 测试
CUDA_VISIBLE_DEVICES=0 bash script/main_segmentation.sh cfgs/s3dis/PCM.yaml wandb.use_wandb=False mode=test --pretrained_path /path/to/PCM.pth

参数、GFlops和吞吐量

CUDA_VISIBLE_DEVICES=0 python examples/profile.py --cfg cfgs/scanobjectnn/PCM.yaml batch_size=128 num_points=1024 timing=True flops=True

附加：点处理的常见任务

1. 1. 过滤和降噪：由于传感器误差和外部干扰，点云数据通常包含噪声，需要进行预处理。
2. 2. 配准：将多个点云数据对齐，以生成完整的三维模型。
3. 3. 分割：将点云数据划分为不同的部分，例如识别并提取出感兴趣的对象。
4. 4. 特征提取和匹配：从点云中提取特征，用于物体识别和定位。

示例代码

这里是一个使用Python和PCL（Point Cloud Library）来处理点云的简单示例：

import pcl

# 加载点云数据
cloud = pcl.load('example.pcd')

# 创建滤波器对象
fil = cloud.make_voxel_grid_filter()
fil.set_leaf_size(0.01,0.01,0.01)

# 应用滤波器
cloud_filtered = fil.filter()

# 保存过滤后的点云
pcl.save(cloud_filtered,'filtered_example.pcd')

以上示例展示了如何加载点云数据、应用体素网格滤波器进行降采样，并保存处理后的点云。通过这些处理步骤，可以更高效地处理和分析点云数据。

参考链接： [1]https://github.com/SkyworkAI/PointCloudMamba/
