1、GIF 简单介绍

1、GIF 特点

GIF（Graphics Interchange Format）是网络中常见的一种图像交互格式，普遍用于表情包。GIF 有很多特点：

是一种位图而不是矢量图，即是使用像素阵列来表示的图像，认为图片是由许多像素点组成；
仅支持8bit 索引色，即在整个图片中，由于索引 8bit 的限制，只能存在 256 种不同的颜色；
采用 LZW（Lempel-Zev-Welch）无损压缩算法，基本思想是：企图从输入“数据”中创建一个“短语词典”，编码过程中，当遇到已在字典中出现的“短语”时，编码器就输出对应的“索引号”，而不是短语本身，从而压缩数据。而在 GIF 中，“数据”就是原始像素点的颜色，"短语”就是颜色，“短语字典” 就是颜色列表，也称为调色板。

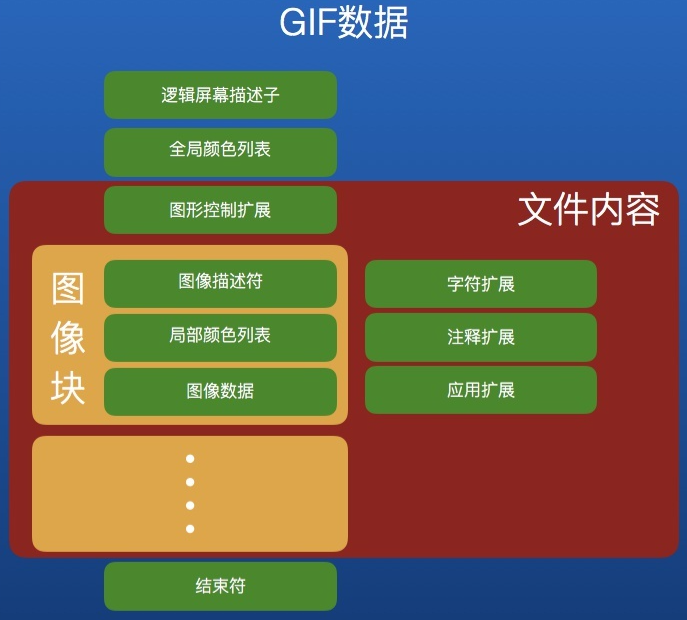

2、GIF 文件数据格式

在色彩列表中，单个颜色采用 RGB24（色彩深度24）存储，而调色板受到 8bit 的索引限制，最多只能存储 256 种颜色。这就决定了一个 gif 中，最多包含只能包含 256 中 RGB24 的颜色值。本文只探索画面质量，其他内容不展开。

2、ffmpeg 默认 gif 质量问题

直接截取一段视频，保存为 gif 动画：

ffmpeg -i in.mp4 -y out.gif

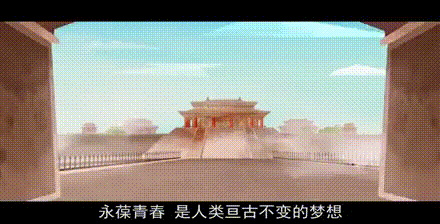

对比原视频（见附件）可以发现，视频画面中会出现很多栅格形状的小点，画面质量严重下降。

2、ffmpeg 默认 gif 画面质量问题分析

1、色彩下采样

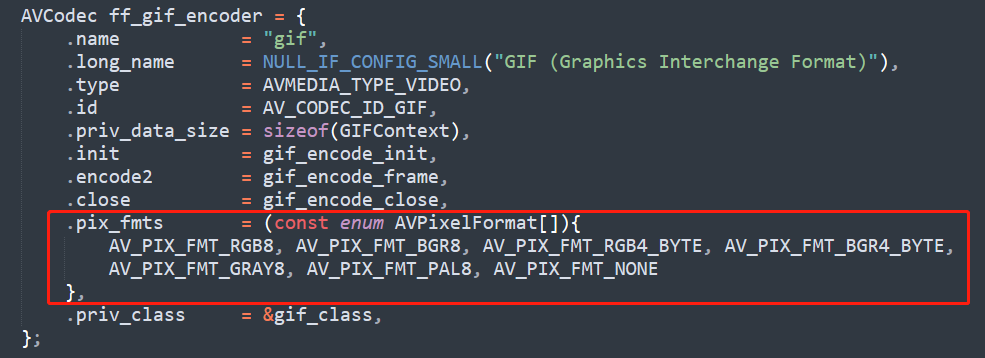

ffmpeg 的 gif encoder 在实现中，为了方便生成调色板和调色板查找，粗暴的限制了像素类型，默认采用的是AV_PIX_FMT_RGB8这类非真彩色。以 RGB8（色彩深度8）为例，实际每个像素点的颜色只有 8bit，即8位色，所以图像最多只能表达 256 种颜色。

而我们最常见的图片通常使用的是“真彩色“（RGB/24 或者 RGBA/32），这样可以表示至少 16777216 种颜色。如果直接将一个真色彩图片直接转为8位色图片，这中间就涉及到一个下采样的过程，会导致信息丢失严重，画面质量下降。

使用 ffmpeg 进行直观对比，对视频截取一帧并保存不同的色位：

A、RGB8

ffmpeg -t 00:00:00.001 -i in.mp4 -an -vf "format=rgb8" -y out.png

B、RGB24

ffmpeg -t 00:00:00.001 -i in.mp4 -an -vf "format=rgb24" -y out.png

对比可以发现，下采样后画面质量很低，和我们直接 ffmpeg 将 mp4 转 gif 画面失真效果一致的。在画面进入 gif encoder 之前，画面质量已经降到很差了。LZW 算法本身只是一个数据压缩算法，虽然是无损的，此时也只能将低画质的图像无损的压缩，不能提高质量。

2、调色板问题

因为 ffmpeg gif encoder，默认 AV_PIX_FMT_RGB8 这类八色位，最多只能表达 256 种颜色，所以在生成调色板时，也是简单粗暴的生成 256 个颜色。

libavutil\imgutils.c

int avpriv_set_systematic_pal2(uint32_t pal[256], enum AVPixelFormat pix_fmt)
{
    int i;
    for (i = 0; i < 256; i++) {
        int r, g, b;
        switch (pix_fmt) {
        case AV_PIX_FMT_RGB8:
            r = (i>>5    )*36;
            g = ((i>>2)&7)*36;
            b = (i&3     )*85;
            break;
        // ... 其他像素格式
        }
        pal[i] = b + (g << 8) + (r << 16) + (0xFFU << 24);
    }
    return 0;
}

这里要区分两个概念：

8bit索引色：调色板的大小限制，整个调色板的索引只支持 8bit，也就是只能存储 256 种色彩。但色彩值是支持真色彩的 RGB24，也就是表达 16777216 种颜色的能力。gif 调色板实质是通过分析图像，从 16777216 种颜色中选取 256 种使用率最高的颜色。
8色位：比如典型的 RGB8，单个像素具有表达 256 种颜色的能力。ffmpeg 采用这类像素格式，可以快速生成调色板（不用分析图像），同时提高编码速度。但实际图像中，很难有全域的颜色，所以调色板中有效的色彩数很少。

3、解决方案

为了解决图像送入 encoder 之前画质降低，这里我们就要尽可能使用高画质的像素格式。其实 ffmpeg 的 encoder 保留了一种特殊的像素格式来支持真色彩，就是 AV_PIX_FMT_PAL8 。

PAL8 在 ffmpeg 是一种比较特殊的像素格式，之前也遇到过 ffmpeg 在处理这种格式时的遇到 PAL8问题的例子。通过 ffmpeg 源码可以简单理解 AV_PIX_FMT_PAL8 为 AV_PIX_FMT_RGB32 加一个 1024 bit pal 数据的格式。

libavutil\pixfmt.h

/*
 * When the pixel format is palettized RGB32 (AV_PIX_FMT_PAL8), the palettized
 * image data is stored in AVFrame.data[0]. The palette is transported in
 * AVFrame.data[1], is 1024 bytes long (256 4-byte entries) and is
 * formatted the same as in AV_PIX_FMT_RGB32 described above (i.e., it is
 * also endian-specific). Note also that the individual RGB32 palette
 * components stored in AVFrame.data[1] should be in the range 0..255.
 * This is important as many custom PAL8 video codecs that were designed
 * to run on the IBM VGA graphics adapter use 6-bit palette components.
 */
enum AVPixelFormat {
    // ...
    AV_PIX_FMT_PAL8,      ///< 8 bits with AV_PIX_FMT_RGB32 palette
    // ...
}

不过在这种格式下，ffmpeg gif encoder 有些限制：需要外部先定义好调色板。这里我们就需要使用两个生成调色板的 filter 了：

palettegen：通过分析 n 帧画面生成调色板，并存储在 AVFrame 的 metadata["lavfi.color_quant_ratio"] 中；
paletteuse：根据 palettegen 生成的调色板，将调色板和原始帧合并，并以 AV_PIX_FMT_PAL8 的格式输出；

整个用法如下：

ffmpeg -i in.mp4 -vf "split[s1][s2];[s1]trim=start_frame=0:end_frame=20, palettegen[p];[s2][p]paletteuse" -y out.gif

得到效果如下，质量明显得到了改善：

4、总结

ffmpeg 直接转 gif 时，画面质量严重降低的根本原因是：内部 gif encoder 实现时，粗暴的限制了像素类型，默认采用的是 AV_PIX_FMT_RGB8 这类非真彩色像素格式，导致图像送入 encoder 之前就被下采样，画质失真。
为了解决这个问题，可以需要在编码前，先通过 palettegen 滤镜分析一定数量的图像帧，生成一个调色板，然后通过 paletteuse 滤镜将调色板和原始真彩色图像合并，以 AV_PIX_FMT_PAL8 的形式送给 encoder，通过 encoder 对这类格式的特殊支持实现高画质的 gif 编码。
palettegen 分析图像帧时，会缓存对应数量的帧，会占用内存，虽然尽可能多的分析图像帧能更准确的生成调色板，但是对内存有一定压力。如果整个 gif 画面色彩变动不是很大时，一般选取前面部分帧就能生成比较准确的调色板。
