全链路监控：打通前后端链路的最后一公里

SRE运维手记

发布于 2024-11-25 17:38:45

51100

代码可运行

运行总次数：0

代码可运行

全链路监控（End-to-End Monitoring）是一种应用性能管理（APM）的方法，旨在对应用程序的整个运行链路进行监控和管理，从用户请求发起到最终响应返回的完整流程。我们关注应用程序在各个层面的性能表现和数据流动，包括前端用户界面、服务端逻辑、数据库、网络通信等。通过全链路监控，可以掌握应用程序的各个环节的性能指标、调用关系和异常情况，以便进行及时的故障诊断、性能优化和资源规划。

01、背景

本次分享的是一个基于JAVA的微服务应用场景。后端使用SkyWalking进行链路监控，前端使用Sentry进行性能和异常监控。然而，在排查用户侧问题和优化站点性能时，前后端请求的关联性较差。因此，我们考虑使用Nginx的RequestID作为链路TrackID，将前后端链路打通，从而实现更高效的监控和问题排查。

02、方案拓扑

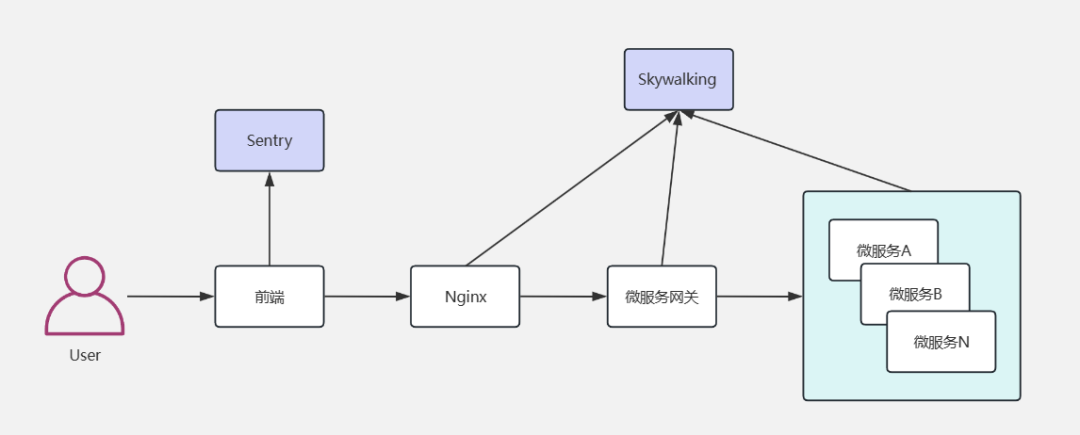

如上图，用户通过前端发起请求，经过Nginx，再经微服务网关路由到微服务，微服务之间有相互调用。前端的信息和异常会上报给Sentry，后端的链路信息会上报给Skywalking。我们要做的就是统一TraceId，将整个链路打通。

03、模块改动说明

为了统一Sentry、Nginx和Skywalking的TraceId，我们考虑使用RequestID给TraceId赋值，因此，需要对Skywalking Nginx Agent的代码进行小改动。

修改后的Skywalking Nginx Agent，下载地址

wget https://github.com/yilingyi/skywalking-nginx-lua-0.6.0/releases/download/0.6.0/skywalking-nginx-lua-0.6.0.tar.gz

修改内容

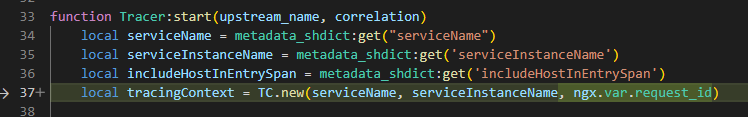

1. 修改tracing_context.lua，给链路追踪构造函数传递RequestID

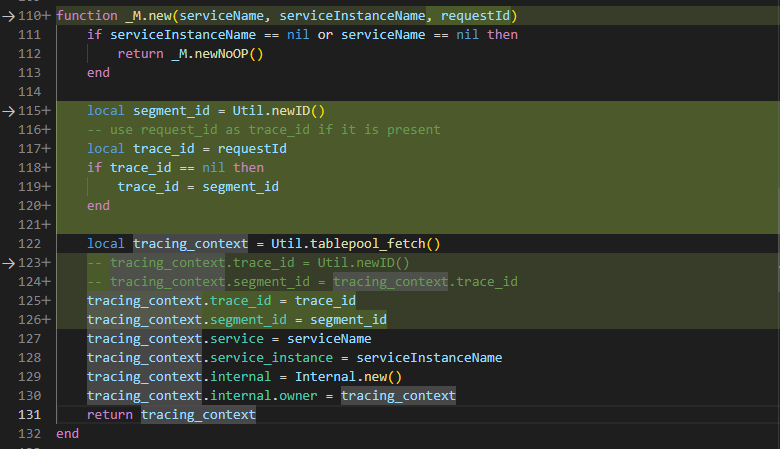

2. 修改tracing_context.lua，将RequestID赋值给TraceId

04、操作步骤

Skywalking Nginx Agent模块的添加是基于之前分享的《Nginx编译安装秘笈：实用模块与自动化部署的完美结合》的基础上进行。

将skywalking-nginx-lua-0.6.0.tar.gz解压至路径/app/nginx/module

tar zxvf skywalking-nginx-lua-0.6.0.tar.gz -C /app/nginx/module

安装lua-cjson，Skywalking Nginx Agent依赖它，否则访问站点会报错

# 下载lua-cjson
wget https://github.com/yilingyi/lua-cjson/releases/download/2.1.0.8/lua-cjson-2.1.0.8.tar.gz

# 解压
tar zxvf lua-cjson-2.1.0.8.tar.gz

# 进入目录
cd lua-cjson-2.1.0.8

# 编译
cc -c -O3 -Wall -pedantic -DNDEBUG  -I/app/nginx/module/luajit/include/luajit-2.0 -fpic -o lua_cjson.o lua_cjson.c

# 安装
make && make install

lua-cjson安装成功后，就可以通过编译增加skywalking-nginx-lua-0.6.0模块了

# 编译
./configure --conf-path=/app/nginx/conf/nginx.conf \
            --user=nginx \
            --group=nginx \
            --prefix=/app/nginx \
            --with-stream \
            --with-http_stub_status_module \
            --with-http_realip_module \
            --with-http_gzip_static_module \
            --with-http_ssl_module \
            --with-http_sub_module \
            --with-http_v2_module \
            --add-module=/app/nginx/module/nginx_upstream_check_module-0.4.0 \
            --with-ld-opt=-Wl,-rpath,/app/nginx/module/luajit/lib \
            --add-module=/app/nginx/module/headers-more-nginx-module-0.33 \
            --add-module=/app/nginx/module/ngx_devel_kit-0.3.0 \
            --add-module=/app/nginx/module/lua-nginx-module-0.10.10 \
            --add-module=/app/nginx/module/set-misc-nginx-module-0.31 \
            --add-module=/app/nginx/module/skywalking-nginx-lua-0.6.0

# 安装
make && make install

模块添加后，还需要在nginx.conf的http上下文中引用Skywalking Nginx Agent

http {
  include       mime.types;
  default_type  application/octet-stream;
  ... ...
  # skywalking-nginx-lua模块的路径
  lua_package_path "/app/nginx/module/skywalking-nginx-lua-0.6.0/lib/?.lua;;";

  # 共享字典，在高并发或大量上报数据的场景中，共享字典用于缓存链路信息时，如果分配的内存大小不足，可能会导致部分链路信息被丢弃
  lua_shared_dict tracing_buffer 1024m;

  init_worker_by_lua_block {
      local metadata_buffer = ngx.shared.tracing_buffer
      # 定义上报skywalking的服务名称
      metadata_buffer:set('serviceName', 'yilingyi-nginx')
      # 定义上报skywalking的服务名称下的实例名，如果有多nginx实例，可以用这个配置进行区分
      metadata_buffer:set('serviceInstanceName', 'yilingyi-nginx-1')
      metadata_buffer:set('includeHostInEntrySpan', false)
      require("skywalking.util").set_randomseed()
      # skywalking oap服务的接口地址
      require("skywalking.client"):startBackendTimer("http://172.101.0.6:12800")
      skywalking_tracer = require("skywalking.tracer")
}

接着在需要监控链路信息的vhost进行埋点，并将Nginx的RequestID传给前后端

server {
    listen 80;
    ... ...
    underscores_in_headers on;
    # 返回给前端，前端在拦截处增加extra附加信息traceid
    add_header x-request-id $request_id;

    location /api {
        # 请求开始时的埋点
        rewrite_by_lua_block {
                skywalking_tracer:start("upstream service")
            }

        proxy_pass http://yilingyi_backend;
        proxy_redirect    off;
        proxy_set_header  Host $host;
        proxy_set_header  X-Real-IP $remote_addr;
        proxy_set_header  X-Forwarded-For $proxy_add_x_forwarded_for;
        # 传递给后端，后端在获取后给traceid赋值
        proxy_set_header  x-request-id $request_id;

        # 请求结束时的埋点
        body_filter_by_lua_block {
                if ngx.arg[2] then
                    skywalking_tracer:finish()
                end
            }

        # 日志记录阶段的埋点
        log_by_lua_block {
                skywalking_tracer:prepareForReport()
            }
    }
    ... ...
}
