我的定位器小宝贝你怎么又没电了？(基于ST17H65 )

我老忘带房卡，然后就想着把卡装包里面加个定位器，结果拿出来一看没电了！！！

直接拆掉看看怎么个事情？

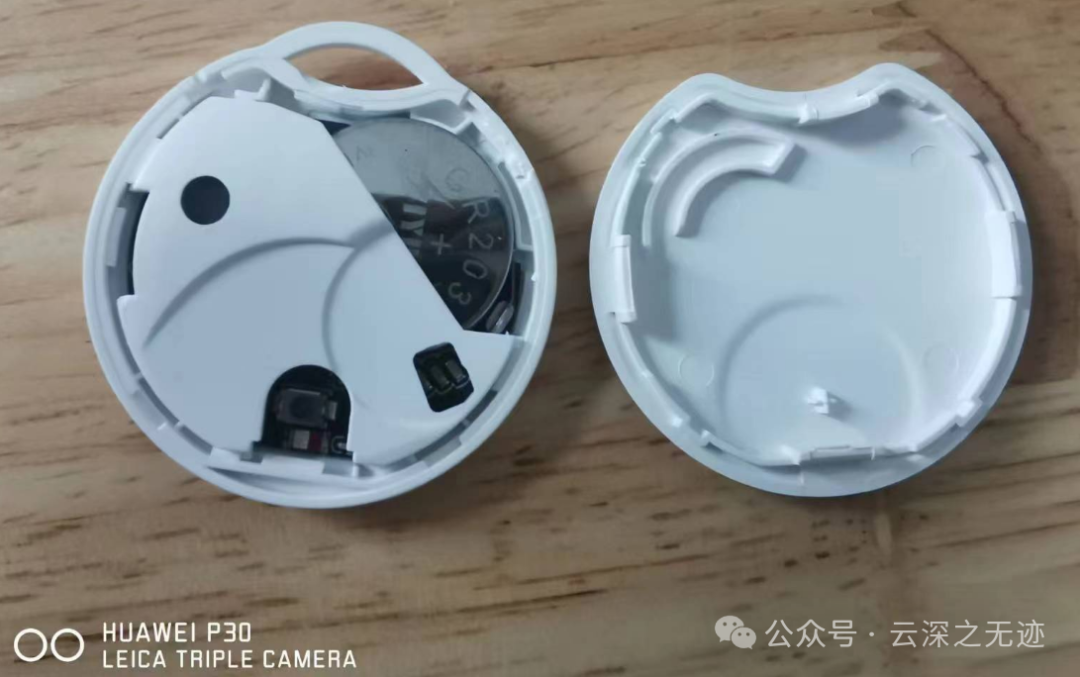

一扣就开了，防护就是没有

然后本体就是这样的

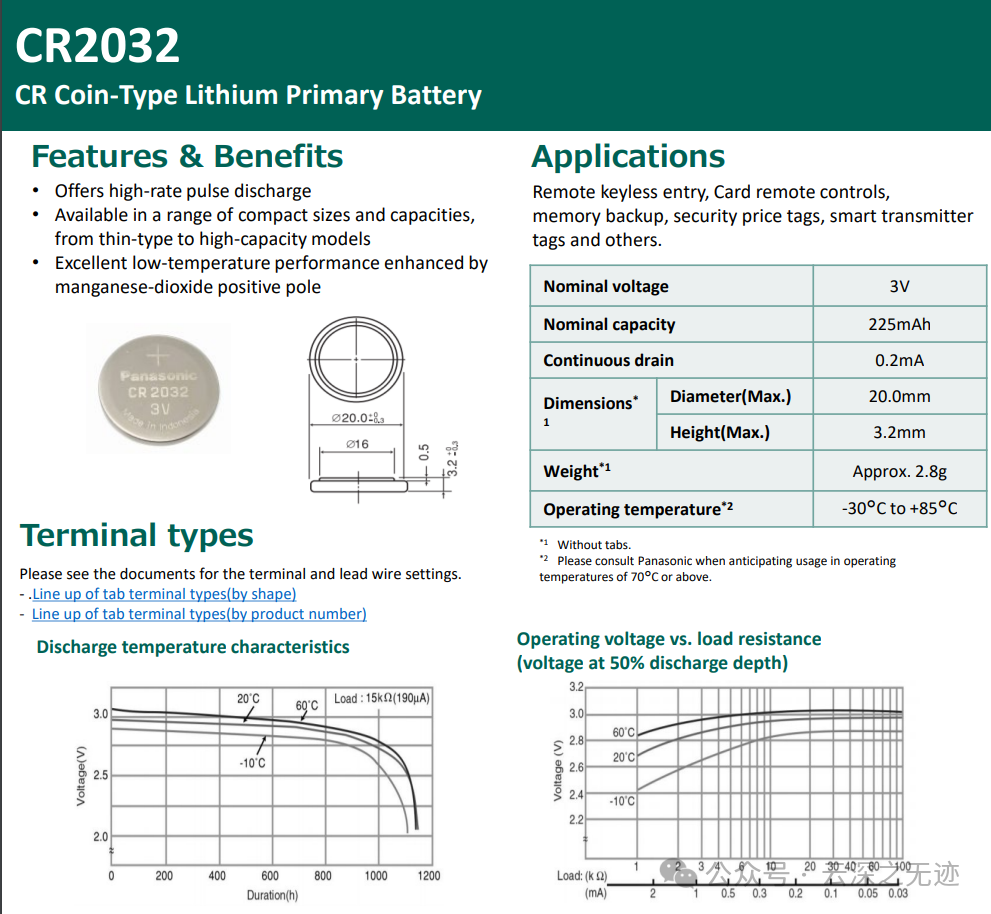

有着一颗CR2032贡献了大部分的质量

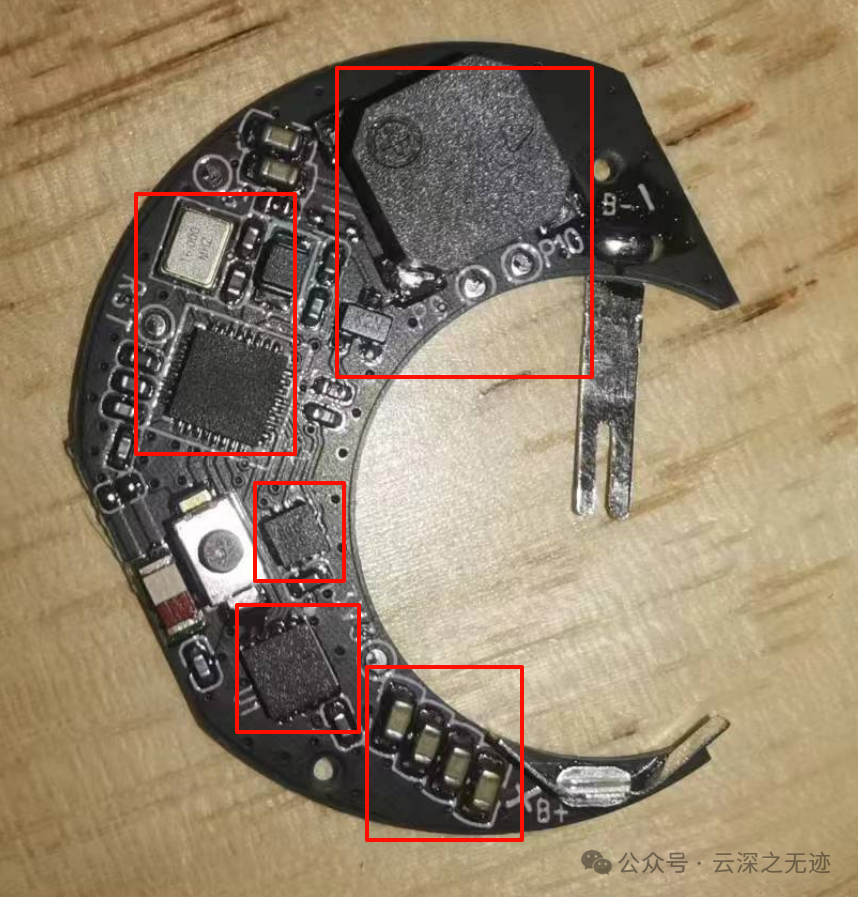

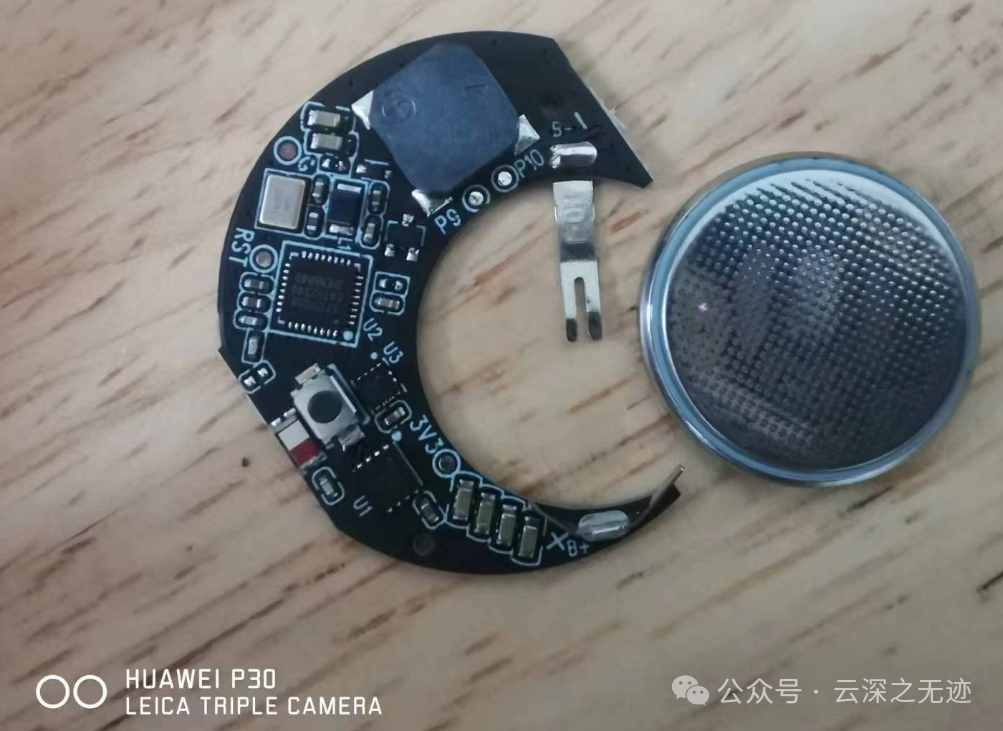

PCB拍的歪了，大概就是这几部分，但是丝印看不到，看封装和位置应该是Flash和电源，但是后面看这个芯片的电源又很宽，不过可以确定的是上面靠近晶振旁边的是一个DCDC的功率电感，是一个16Mhz的晶振，这样看RTC就没用，然后蜂鸣器是使用了一个NPN的三极管控制的，我测了一下是这样，然后还有一个按键是配对的时候使用，接着下面靠近安静的应该是一个FLASH，然后靠近一堆电阻的芯片我就不知道了，不过这几颗电容是我唯一看见应该是省不了料的地方了。以及一个羸弱的天线，快嘎了。

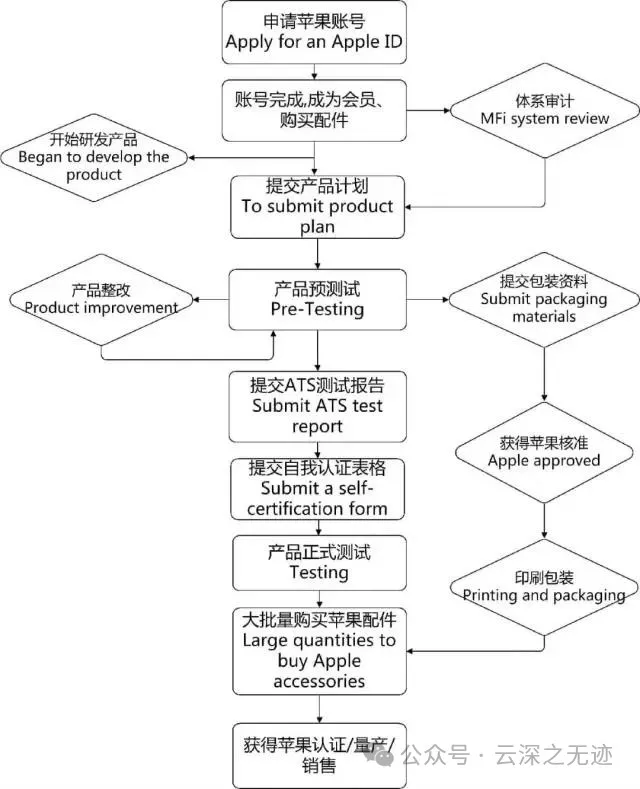

然后这个芯片资料也不是很多，不过很多山寨产品（平替吧），都在用，我觉得应该是和苹果有什么协议，就是苹果有个外设的计划来着，不然这个片子为什么出色呢？

这个计划，有知道的可以给我说下

不过这个内存确实是大，我不确定512K能不能装得下苹果的协议栈，可能大到又挂了一颗储存芯片也有可能，不过苹果官方的没有挂，哈哈哈哈可能装得下吧？

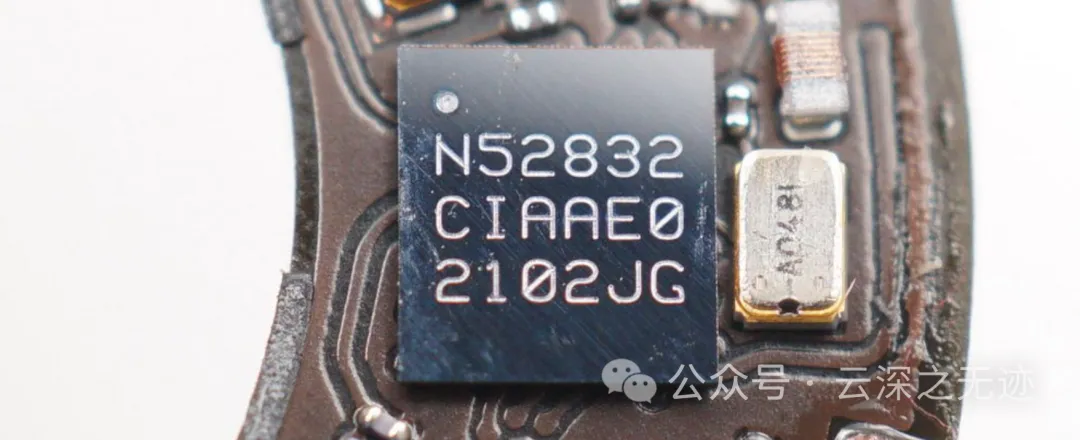

这个是苹果的 百里追"凶" 具体可以看这篇文章

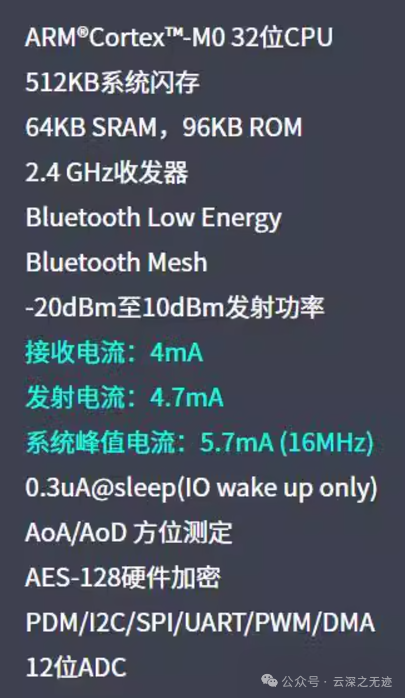

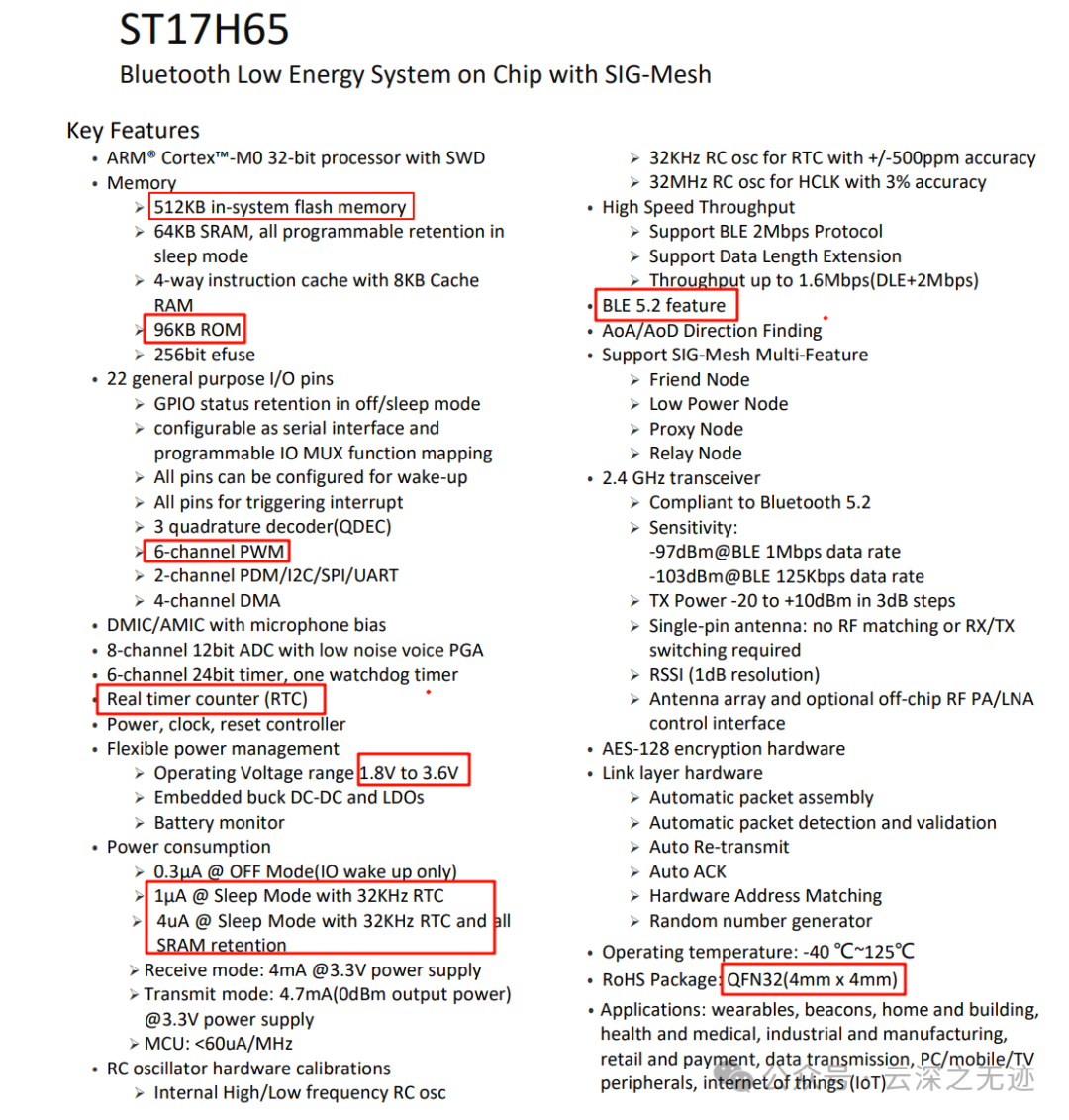

这个芯片还有很多的亮点，直接封装这么大的FLASH，还有宽电压，不过这个功耗看起来不是那么的小，以及封装也够小，看使用的产品，应该这个片子最多1快钱吧？看着还有测距测向功能。

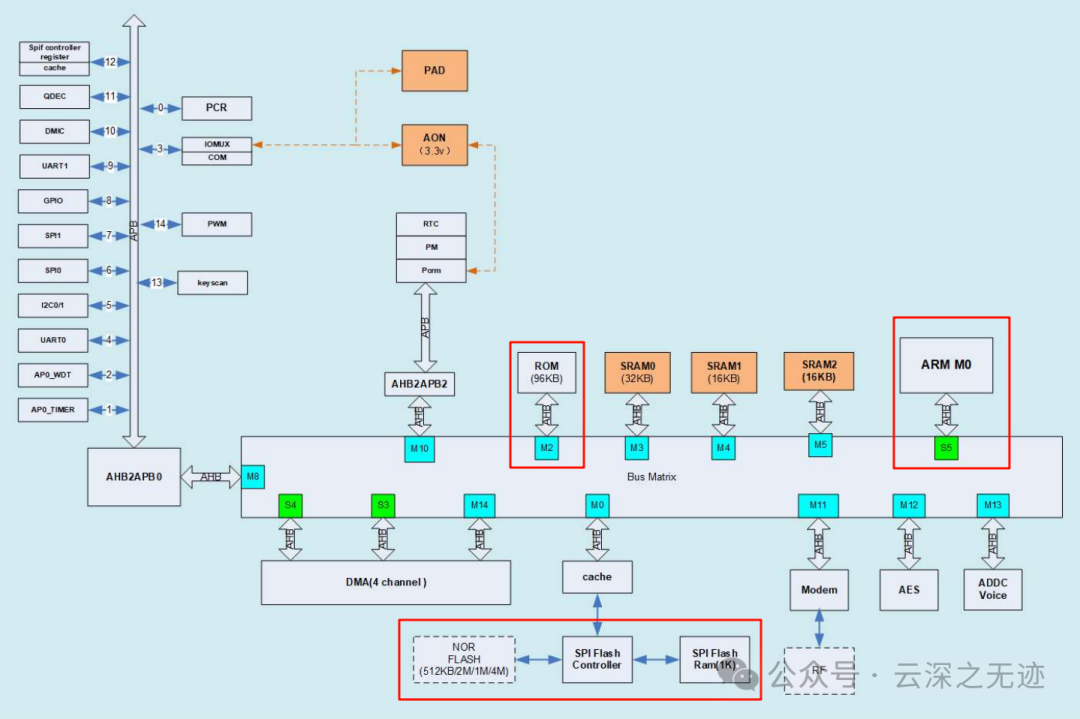

这个是内部的框图，可以看到这种RF芯片需要大量的存储空间，直接在AHB上面挂着。不过这个图是真的丑。。。。

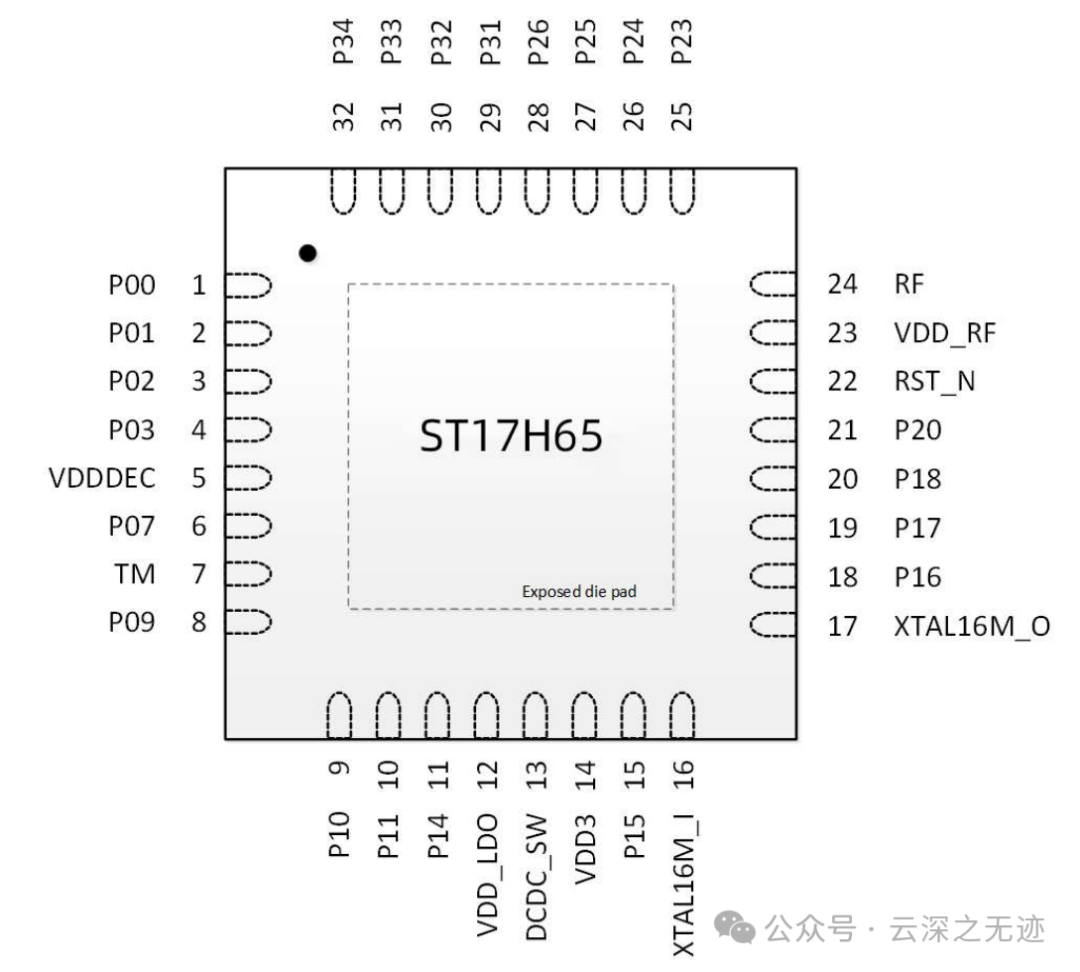

IO有不少，去掉外面必要的，大概有20个IO还可以使用，太富裕了

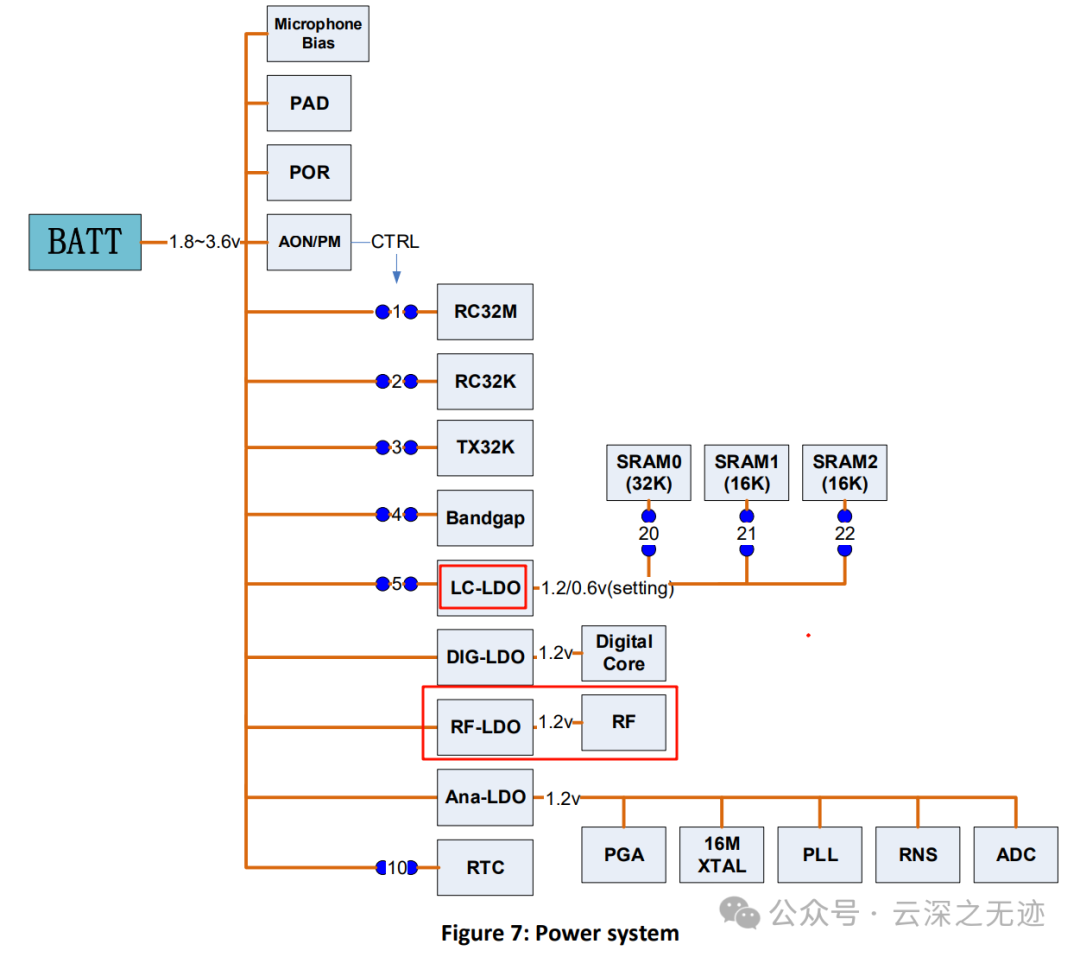

这个电源系统我挺感兴趣，不过资料上面没有显示了

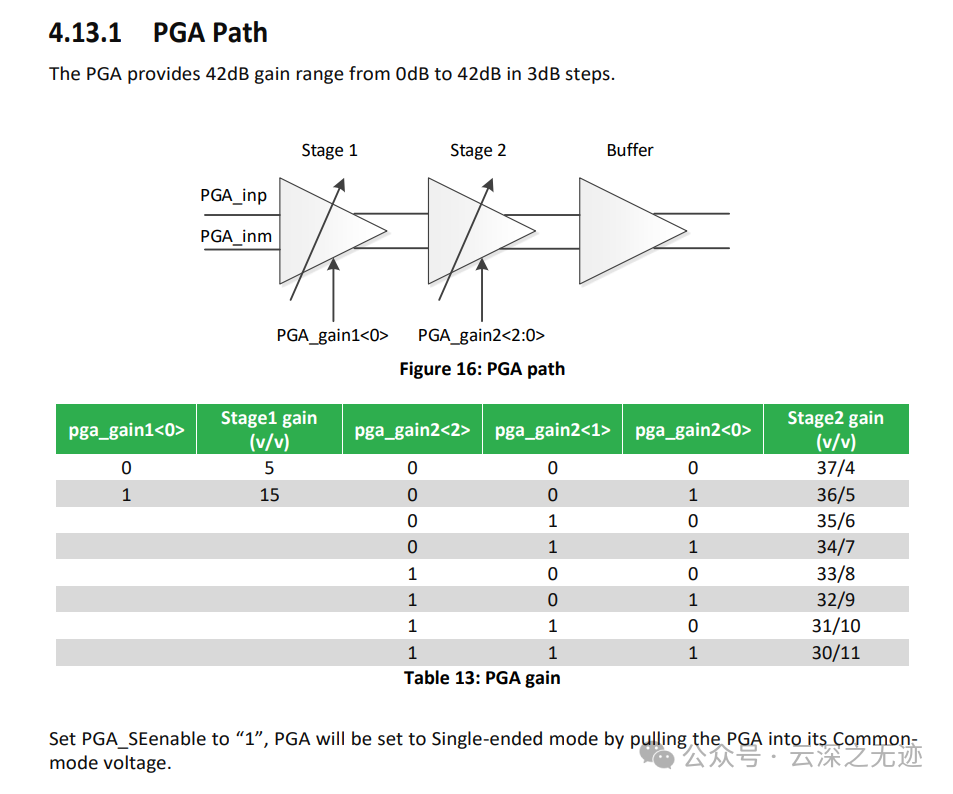

这个ADC也有意思，有俩级的放大

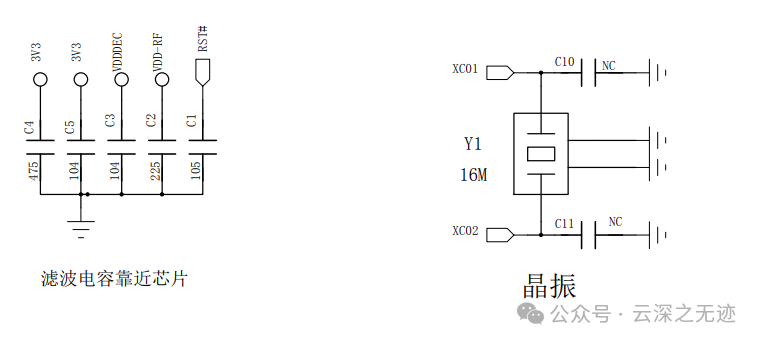

芯片的最小系统很简单，一堆滤波电龙，一个晶振带俩蛋

然后是DCDC的一个外置的降压组件，啧啧这东西也能塞进去

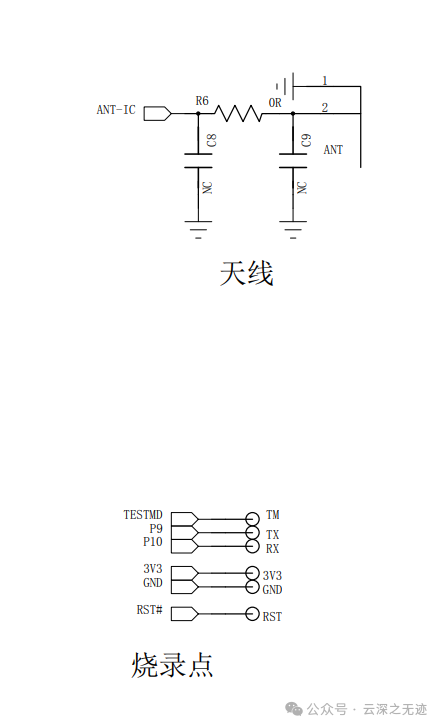

天线和烧录，居然是串口的

测了下电池，一点动静没有

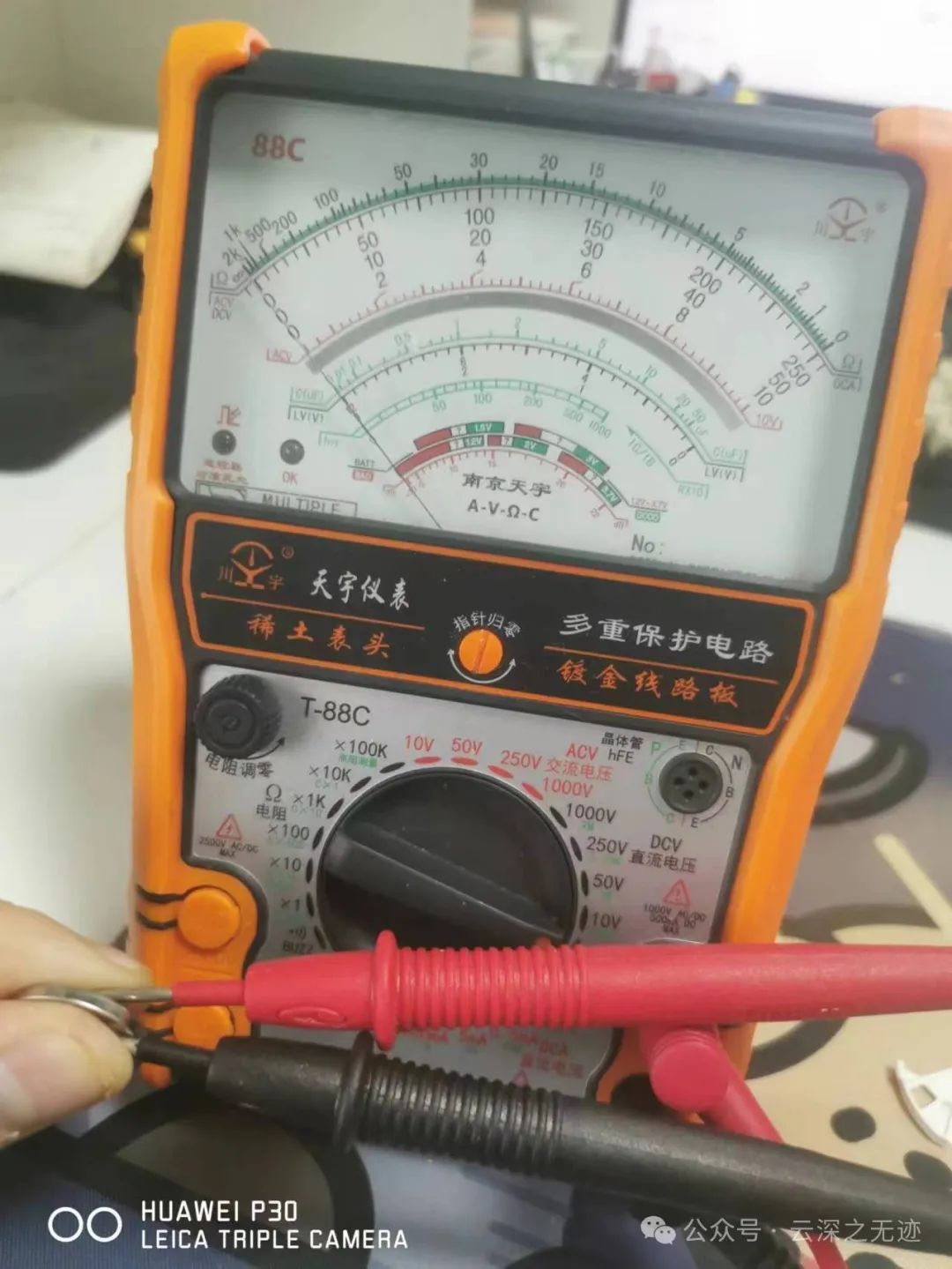

上万用表，果然没电了

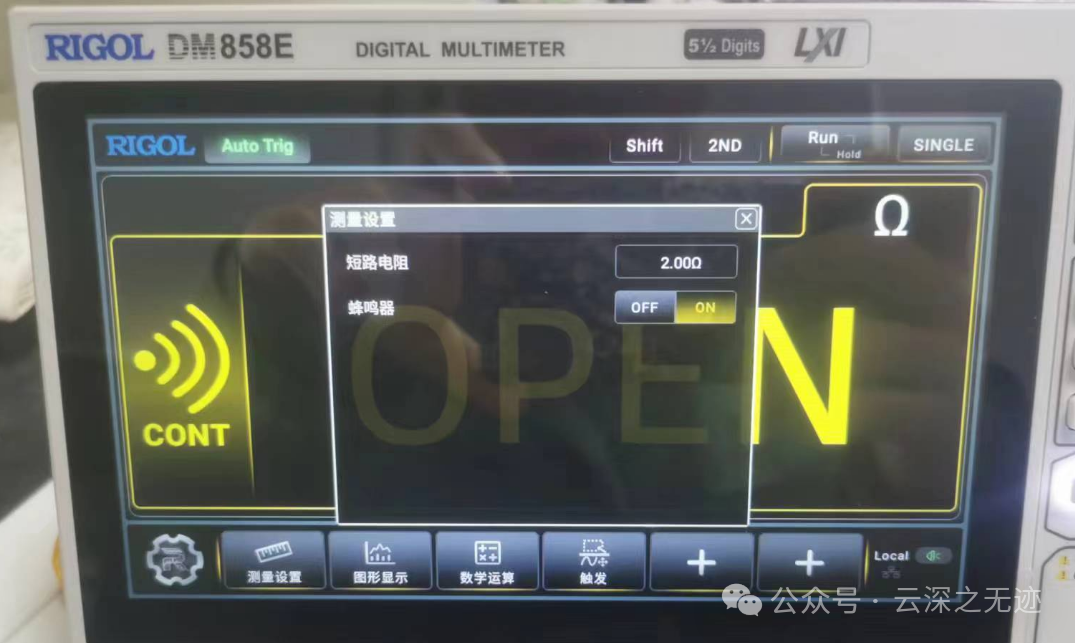

发现通断档位还可以设置这个

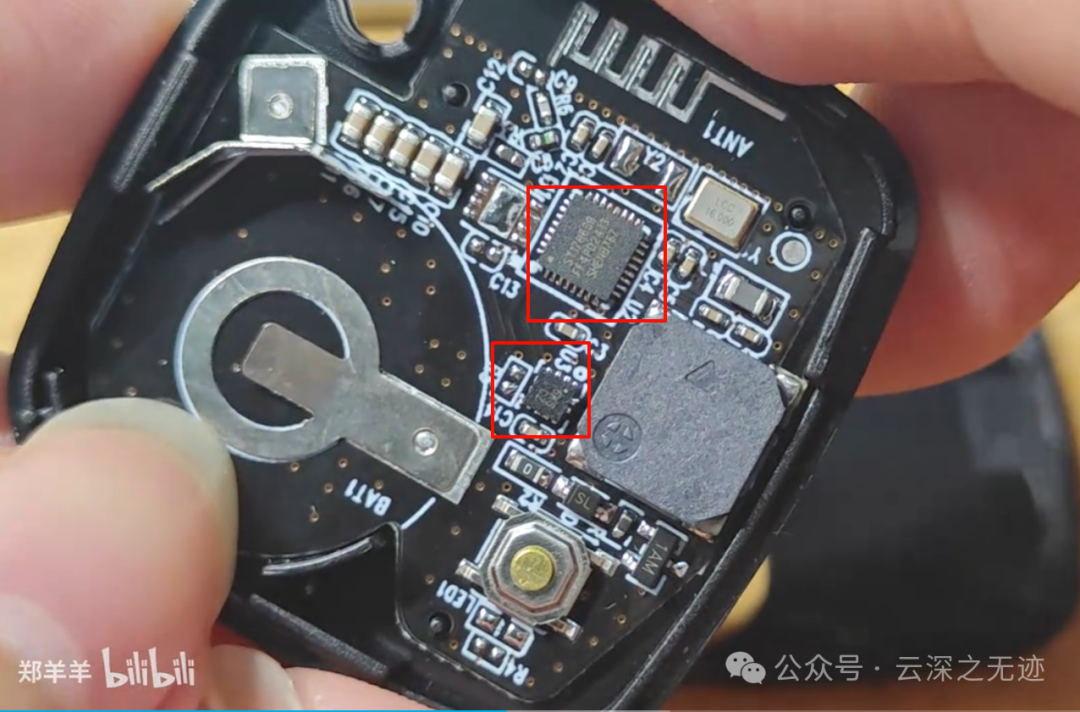

这个是一个B站的UP也拆了一个类似的，感觉比我这个复杂点

这个也是一个类似的产品，同样的芯片

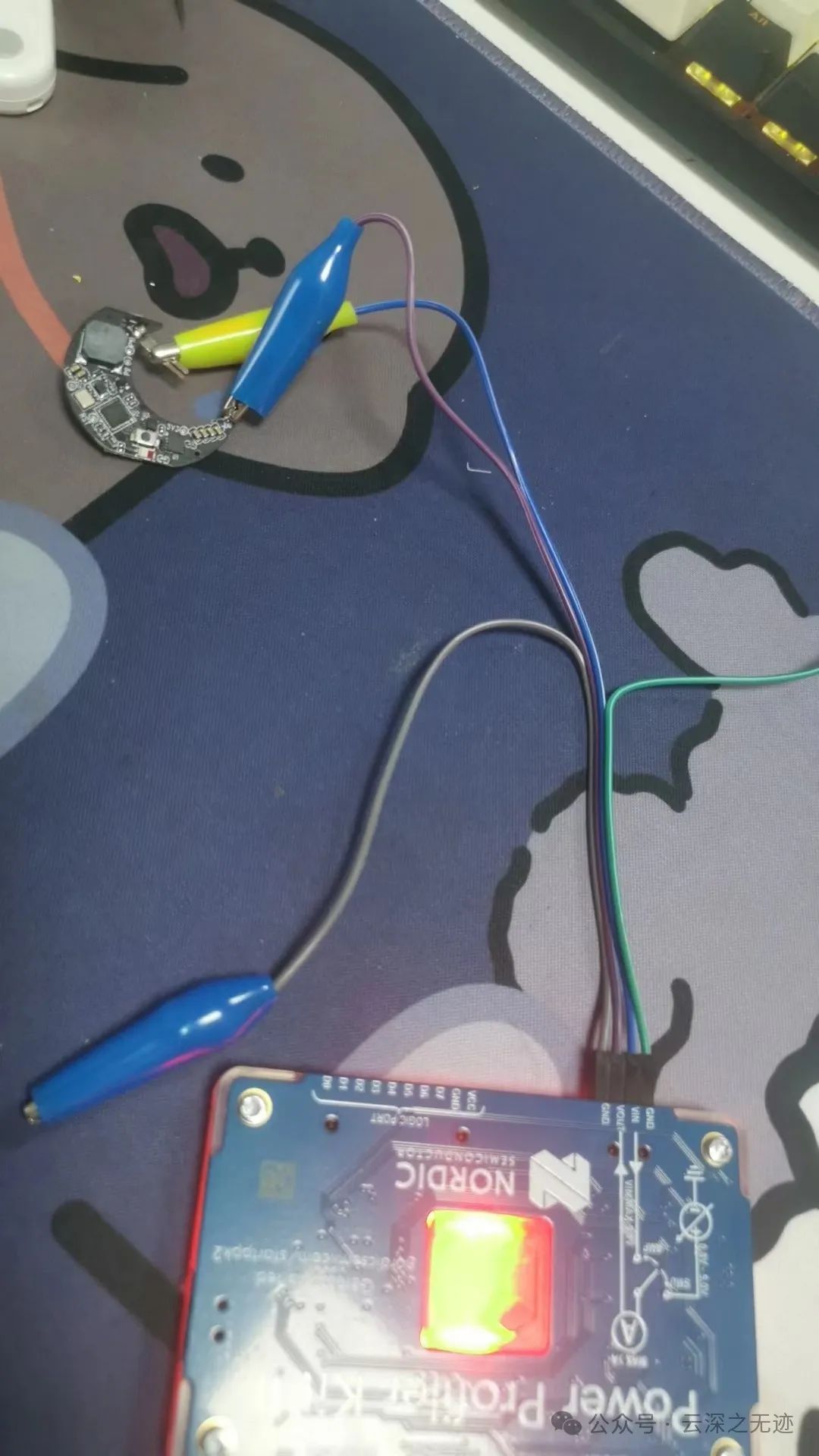

后续还测了下功耗，确实拉，不过我要睡觉了。

PCB也很薄

点评一下，20块钱的东西，抛去硬性产品估计还能赚10快，虽然低功耗什么的也没有打磨，喇叭叫起来也像没有命命了，但是借助果子海量的BLE网络也能在意想不到的时候帮到你，我的评价是好产品。
