无线图传下的低延迟视频传输播放技术探讨

​技术背景

无线图传技术即无线图像传输技术，是指不用布线（线缆）利用无线电波来传输图像数据的技术。

一、工作原理

无线图传技术主要涉及图像采集、编码、调制、发射、接收、解调、解码和图像显示等环节。

1. 图像采集：通过摄像头或其他图像采集设备获取图像信息。这些设备可以是专业的摄像机、监控摄像头、手机摄像头等。采集到的图像通常是模拟信号或数字信号，具体取决于采集设备的类型。
2. 编码：如果采集到的图像是模拟信号，需要先进行模数转换，将其转换为数字信号。然后，使用图像编码算法对数字图像进行压缩编码，以减少数据量，便于传输。常见的图像编码标准有 H.264、H.265 等。
3. 调制：将编码后的图像数据进行调制，即将数字信号转换为适合在无线信道中传输的信号形式。调制方式有很多种，如调频（FM）、调幅（AM）、调相（PM）等，以及数字调制方式如正交频分复用（OFDM）等。
4. 发射：通过无线发射设备将调制后的信号发送出去。无线发射设备可以是 Wi-Fi 路由器、蓝牙设备、无线射频模块等。发射的信号通过空气等无线介质传播。
5. 接收：在接收端，使用相应的无线接收设备接收发射端发送过来的信号。接收设备需要与发射设备在相同的频率和调制方式下工作，才能正确接收信号。
6. 解调：对接收到的信号进行解调，即将无线信号转换回数字信号。解调过程是调制的逆过程，需要根据发射端使用的调制方式进行相应的解调操作。
7. 解码：对解调后的数字信号进行解码，恢复出原始的图像数据。解码过程是编码的逆过程，需要使用与发射端相同的图像编码算法进行解码。
8. 图像显示：将解码后的图像数据在显示设备上进行显示，如显示器、电视、手机屏幕等。显示设备可以直接连接到接收端设备，也可以通过网络等其他方式接收图像数据进行显示。

二、技术特点

便捷性：

• 摆脱了传统有线连接的束缚，无需铺设大量的电缆，使得设备的安装和部署更加灵活方便。特别是在一些难以布线的场所，如户外、古建筑、临时活动场地等，无线图传技术能够快速搭建图像传输系统，节省时间和成本。
• 例如，在户外拍摄电影或举办大型活动时，使用无线图传可以让摄影师和导演在不同位置自由移动，而不受线缆长度的限制，提高工作效率。

灵活性：

• 支持多种设备的连接和图像传输，可以与不同类型的图像采集设备（如摄像机、手机、平板电脑等）和显示设备（如监视器、投影仪、电视等）配合使用。同时，无线图传技术可以根据不同的应用需求进行定制和扩展，满足各种复杂场景的图像传输要求。
• 例如，在安防监控领域，无线图传可以将不同位置的监控摄像头的图像传输到监控中心，并且可以根据需要随时增加或调整摄像头的位置和数量。

实时性：

• 能够实现图像的实时传输，具有较低的延迟。这对于一些对实时性要求较高的应用场景，如直播、视频会议、无人机航拍等非常重要。低延迟的无线图传可以让用户在接收端几乎同步地看到发送端的图像，提高交互性和用户体验。
• 例如，在体育赛事直播中，无线图传可以将现场的比赛画面实时传输到电视台或网络直播平台，让观众能够第一时间观看到精彩的比赛。

抗干扰性：

• 采用了先进的无线通信技术和信号处理算法，具有较强的抗干扰能力。能够在复杂的电磁环境中稳定工作，不受其他无线设备的干扰，保证图像传输的质量和可靠性。
• 例如，在城市环境中，存在大量的无线信号源，如 Wi-Fi、蓝牙、手机信号等，无线图传技术可以通过频率选择、信号加密、纠错编码等方式，提高抗干扰能力，确保图像传输的稳定性。

传输距离：

• 根据不同的技术标准和设备性能，无线图传的传输距离可以从几米到几公里甚至更远。一般来说，低功率的无线图传设备适用于短距离传输，如室内、小型活动场地等；而高功率的无线图传设备则可以用于长距离传输，如户外、大型活动现场等。
• 例如，在无人机航拍中，需要使用传输距离较远的无线图传设备，以便将无人机拍摄的画面实时传输到地面控制站。而在家庭监控中，短距离的无线图传设备就可以满足需求。

三、应用领域

无线图传技术广泛应用于多个领域，如影视制作、新闻直播、活动直播、无人机航拍、安防监控、教育、医疗等。具体应用案例可参考上文对无线图传使用场景的描述。

技术实现

本文以RTSP为例，从硬件选型、协议优化、网络传输等各个维度，介绍下相关技术细节。

硬件选型与优化：

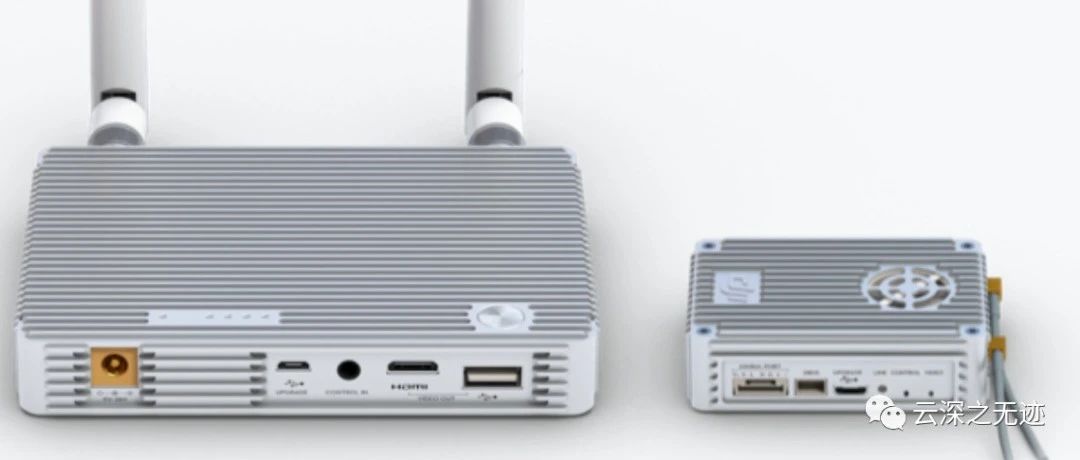

• 高性能图传模块：选择传输速率高、信号稳定性强的无线图传模块。例如，一些采用先进的 LR-WiFi 技术或其他高性能无线通信技术的模块，能够在保证数据传输速率的同时，提升通信距离和抗干扰能力，为低延迟传输提供基础。
• 硬件编解码器：使用硬件编解码器进行视频的编码和解码。硬件编解码相比软件编解码具有更高的效率和更低的延迟，能够快速处理视频数据，减少处理时间，从而降低整体传输延迟。

协议优化：

• RTSP 协议参数调整：
  • 降低缓存时间：在 RTSP 协议的设置中，减小接收端和发送端的缓存时间。缓存时间过长会导致数据在缓存中停留，增加延迟。通过合理调整缓存大小，可以在保证数据流畅性的前提下，降低延迟。例如，将接收端的缓存时间设置为几百毫秒甚至更低，具体数值需要根据实际网络环境和硬件性能进行测试和调整。
  • 优化请求 - 响应机制：减少 RTSP 请求和响应的交互次数，尽量合并一些不必要的请求，或者采用异步请求的方式，避免等待响应的时间过长。同时，优化服务器对请求的处理速度，提高响应效率。

网络优化：

• 选择合适的网络频段：根据实际使用场景，选择干扰较小、带宽较高的网络频段。例如，对于 2.4GHz 和 5GHz 两个常见的 Wi-Fi 频段，5GHz 频段的带宽更高、干扰更少，但传输距离相对较短；2.4GHz 频段的传输距离较远，但干扰相对较多。在近距离、对带宽要求高的场景下，优先选择 5GHz 频段；在需要远距离传输的场景下，可以根据实际情况综合考虑。
• 优化网络拓扑结构：确保无线图传模块与接收端之间的网络拓扑结构简单、稳定。减少网络中的中间节点和设备，避免数据在传输过程中经过过多的转发和处理，从而降低延迟。同时，合理设置无线接入点的位置和数量，保证信号覆盖范围和强度，提高网络的稳定性和传输效率。
• 网络带宽管理：对网络带宽进行合理的分配和管理，优先保证 RTSP 数据的传输带宽。可以通过设置 QoS（服务质量）策略，对不同类型的网络流量进行分类和优先级设置，确保 RTSP 数据能够及时、快速地传输。

软件优化：

• 优化编解码算法：采用高效的视频编解码算法，如 H.264、H.265 等，并且根据实际情况对编解码参数进行优化。例如，调整编码的帧率、分辨率、码率等参数，在保证视频质量的前提下，降低数据量和编码时间，从而减少延迟。
• 多线程处理：在软件设计中，采用多线程技术，将数据的采集、编码、传输、解码等操作分配到不同的线程中并行处理，提高系统的处理效率，降低延迟。同时，要注意线程之间的同步和数据交互，避免出现数据丢失或错误。
• 错误处理和重传机制：建立完善的错误处理和重传机制，当数据传输过程中出现丢包、错误等情况时，能够及时进行检测和处理。对于重要的数据，可以采用重传的方式保证数据的完整性和准确性，但要注意重传的次数和时机，避免因过多的重传导致延迟增加。

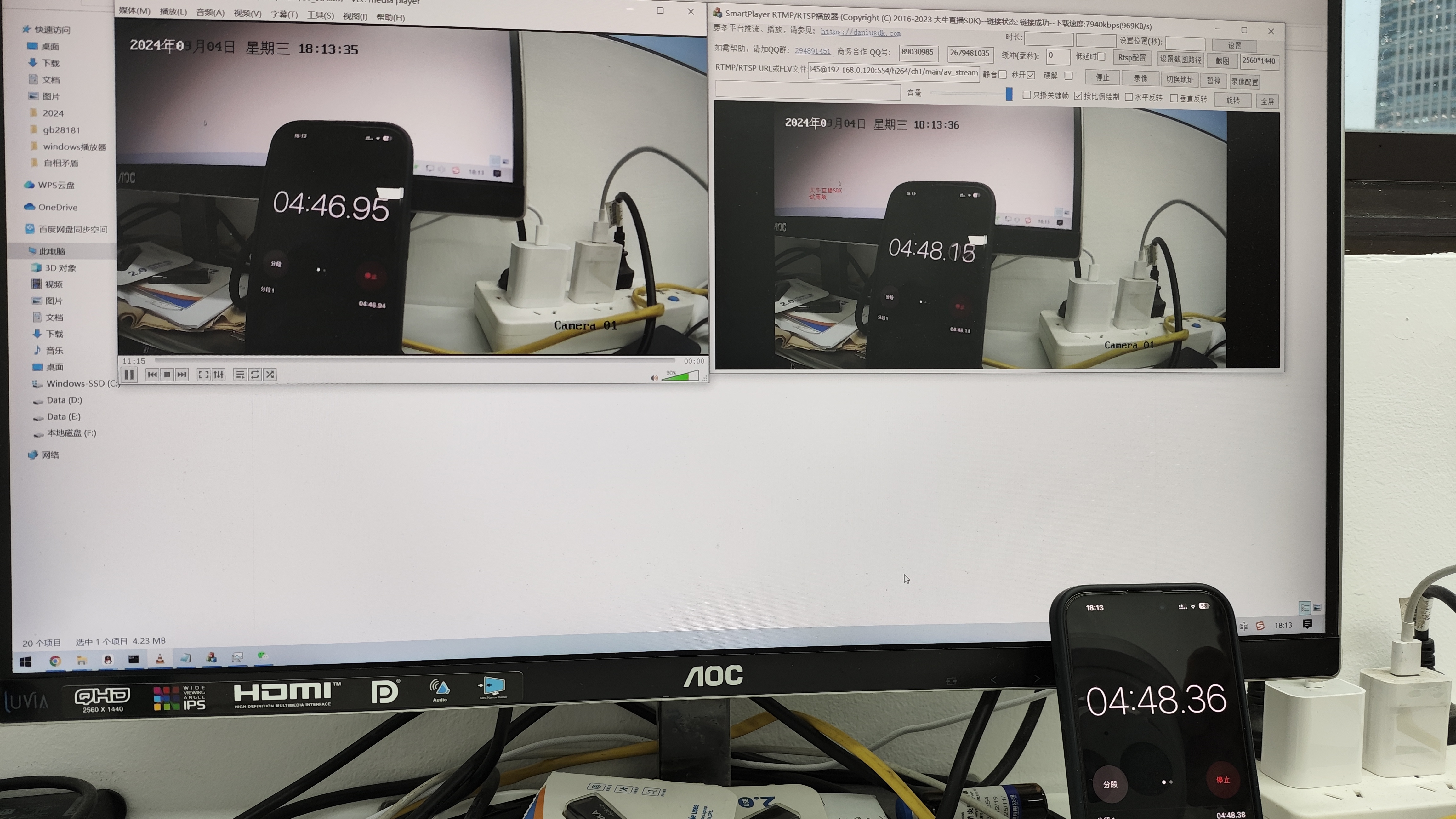

无线图传在网络条件允许的前提下，对时延要求非常高，本文以海康摄像头采集为例，通过大牛直播SDK的Windows平台RTSP实时拉取RTSP流，总体延迟在150-200ms左右（2560*1440，8M码率），不仅如此，Linux（含arrch64架构）、Android平台、iOS平台也可以达到同样的延迟水准。对大多无线图传环境下，即便是需要做实时操控，延迟也已经够用。

​
